Páskování topného kotle se svými rukama

Vyhřívání kotlového ohřevu je povinným postupem, který bude vyžadován, pokud se rozhodnete instalovat celý systém sami. Tento článek pomůže vypořádat se s mnoha nuancemi a zohlední možné nástrahy. Měla by se zabývat různými programy a řešeními.

Co to je?

Jednoduše řečeno, jedná se o postup činností, který zahrnuje výpočet a připojení různých komponent. To je nezbytné k tomu, aby byl zajištěn hladký chod celého systému a aby byl kotel schopen pracovat co nejvyšší možnou účinností. To přispěje k vysoké účinnosti a hospodárné spotřebě energie.

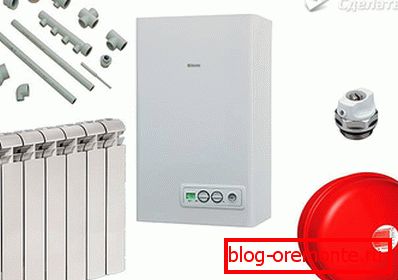

Páskovací komponenty

Sada komponent závisí na tom, který typ systému je vybrán:

• přirozený nebo gravitační oběh;
• nucený oběh;
• smíšené.

Pro první možnost bude následující:

• Kotel. To je srdce celého mechanismu. Je to ten, který ohříváním tekutiny nutí, aby jednal v souladu s fyzikálními zákony - stoupat nahoru a procházet celým obrysem. Po ochlazení se vrátí k původnímu bodu. Pro možnost přírodní cirkulace používané spotřebiče podlahového vytápění.
• Trubky. Pro takové řešení budou důležité kovové trubky s velkým průměrem (v některých případech může být přívodní potrubí 2 "). Je důležité, aby z hlavního otvoru nedošlo k odporu k volnému oběhu vody.
• Expanzní nádrž. Může být buď otevřený - v kontaktu s okolním prostředím - nebo uzavřený - nemá kontakt se vzduchem. Neaplikuje další membrány, protože není nutné udržovat nastavený tlak. Je umístěn v nejvyšším bodě celého systému.
• Baterie. Mohou být použity i litinové a ocelové radiátory.
• Crane Mayevsky. Je žádoucí, aby byl instalován na všech bateriích tam, kde je potřeba. V takovém případě bude kdykoli možné odvést vzduch z baterie.
• Příslušenství Nejčastěji používané kovové závitové nebo svařované rohy, odpaliště, lokty a další konektory.

Výhodou takového systému je snadná instalace, dostupnost všech komponentů, možnost samoinstalace. Nevýhody zahrnují významné rozměry součástí, které výrazně ovlivňují vzhled. Také druhou stranou mince je inertnost nebo pomalé zahřátí celé kabeláže.

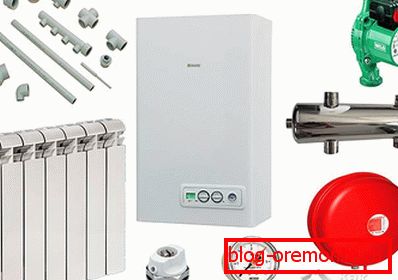

Pro systémy s nuceným oběhem budou tyto komponenty následující:

• Kotel. V takovém případě můžete použít libovolnou možnost. Vazba stěnové jednotky je zásadně podobná, ale obsahuje další prvky. Také tento typ topení je vybaven dalšími ochrannými systémy.
• Trubky. Díky této implementaci je možné použít jak kov, tak všechny druhy vhodných plastových výrobků.
• Expanzní nádrž. Zde je to typu membrány. Uvnitř je "hruška", umožňuje udržet tlak uvnitř všech obvodů na stejné úrovni. Obvykle se instalují v blízkosti zařízení.
• Radiátory. Stejné možnosti lze použít jako v předchozím schématu. Ocel bude hospodárnější. Obsahují menší množství vody, takže jeho vytápění je rychlejší a spotřebovává méně paliva.
• Crane Mayevsky. Instalace je stejná jako v předchozí verzi. Navíc může být instalován odvzdušňovací ventil, který jej automaticky odpojuje od obvodů.
• Příslušenství je vybráno v závislosti na tom, které potrubí se používá pro instalaci.
• Oběžné čerpadlo. Obvykle je již instalován v topném zařízení. Pokud je kolektor používán více okruhů, jsou namontovány další jednotky.
• Hydraulická šipka. To je velmi důležitý prvek, který vám umožňuje vytvořit rovnováhu mezi různými obrysy v radiálním uspořádání. Je navržen tak, aby vyrovnal tlak a zajistil včasné dodání horkých médií v každém bodě.
• Tlakoměr. Obvykle se vyskytuje ve všech moderních zařízeních. Pokud ne, pak je instalován vedle ohřívače. Je to nezbytné pro kontrolu stálosti tlaku v celém systému.

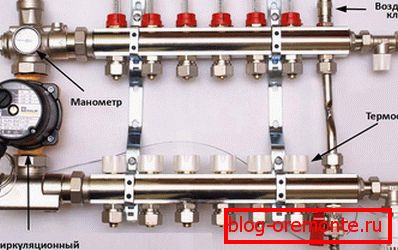

• Sběratel. Na prvek, z něhož je zapojení různých obvodů proudění chladicí kapaliny.

Pozitivní aspekty tohoto uspořádání jsou vysoká míra vytápění celé chladicí kapaliny, úspornější spotřeba plynu nebo elektřiny. Pomocí této možnosti je možné prodloužit délku obrysů, aby bylo možné provést instalaci podlahy ohřívané vodou. Nevýhody obvykle zahrnují vysoké náklady na práci, určité potíže při obsluze a nemožnost fungování za nepřítomnosti elektrické energie.

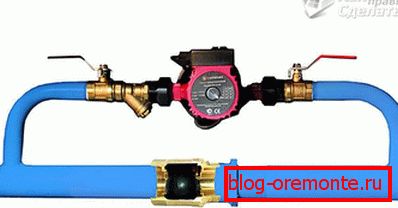

Ve smíšeném systému může být oběh proveden dvěma způsoby. Čerpadlo probíhá paralelně s hlavním okruhem, aniž by bylo nutné ho otevřít. Na přívodní vedení přístroje jsou instalovány dva jeřáby, aby se kdykoli odřízly, stejně jako jeden uzamykací mechanismus na hlavním potrubí pod ním. Tento ventil se vypne, když je čerpadlo v chodu. Chcete-li systém pracovat v automatickém režimu, místo ventilu je třeba nainstalovat zpětný ventil. Celý systém se obvykle skládá také z kovových trubek.

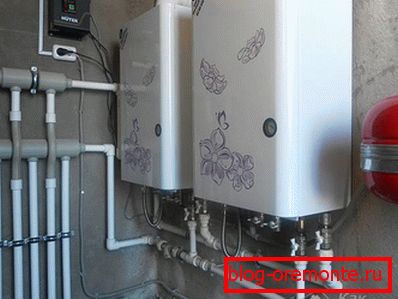

Doporučení při vázání polypropylenu

Plastové trubky jsou rozšířené. To je způsobeno dostupnou cenou a všestranností. Tímto řešením můžete obejít jakékoliv překážky a provést obrysy jakékoliv složitosti. Trubkové spoje se vyrábějí pomocí kování a páječky. Je-li to možné, je lepší se pokusit dostat co nejméně spojení. To je způsobeno skutečností, že vnitřní průměr je často zpomalován na místech pájení, což vytváří zbytečné hydrostatické napětí a snižuje účinnost. Pokud to design dovolí, je lepší použít kohouty s hladkým přechodem, což eliminuje náhlé poklesy. Moderní polypropylen bez problémů odolává teplotě nosiče až do 95 °, životnost je až 50 let bez nutnosti údržby.

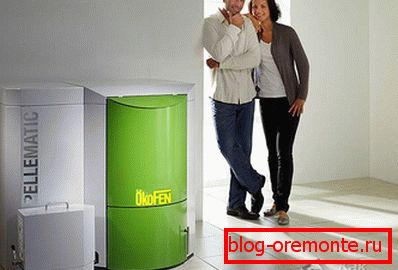

Výběr místa

U systémů s přirozeným oběhem je obvykle vybrán podlahový kotel. Pokud jde o něj, existuje jedna velmi důležitá podmínka - musí být na nejnižším místě všech obvodů. To se vysvětluje tím, že by se v něm neměly hromadit vzduchové bubliny. V opačném případě výměník tepla spálí rychleji. Také na výstupu by měla být trubka, která po přechodu má svislou polohu, je to nutné, aby se vzduch mohl bez problémů zvednout a následně odstranit přes speciální odvzdušňovací ventil nebo otevřenou expanzní nádobou.

V případě instalace nuceného systému nemusí být tato podmínka splněna. Vzorky stěn lze instalovat jak v nejvyšším bodě, tak v nejnižším případě, když je topení instalováno v suterénu.

Při vázání obvodu dvojitého kotle, navíc je nutné zajistit jeho připojení k instalačnímu systému. To je nezbytné, protože není to jen topení topného média pro topný systém, ale také ohřev tekoucí vody, která bude použita pro domácí potřeby. U jednoho okruhu může být provedena podobná schéma. Toto však lze provést pouze při instalaci sekundárního výměníku tepla. Ve své roli může být kovová nádoba, přes kterou vstupní tryska vstupuje do systému.

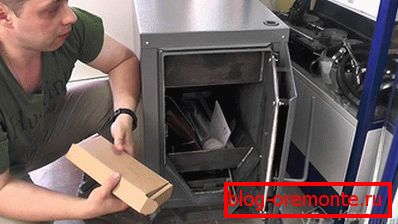

Nuance pro kotle na tuhá paliva

Takové zařízení nelze jednoduše vypnout, jako je plyn nebo elektrický proud. Pokud bylo zatížení provedeno, nic se nezmění, dokud není palivo zcela spáleno. Proto s takovým páskováním je nutné zajistit ochranné systémy. Mohou mít několik typů:

• Použití vody z vodovodu. Chcete-li tuto možnost implementovat, zakoupíte speciální zařízení. Ve vzhledu se podobá TEN. Je zabudován do výměníku tepla, někteří výrobci speciálně poskytují další vstupy pro tato řešení. Poté se provádí přívod tekoucí vody a výtlačné potrubí se spustí do kanalizačního systému. Podstata metody spočívá v tom, že když cirkulační čerpadlo přestane pracovat v důsledku nepřítomnosti elektrické energie nebo poruchy, otevře se ventil, který dovolí tok studené vody; Proces pokračuje až do vyhoření paliva. V některých situacích bude tato metoda neúčinná, protože při vypnutí světla zmizí tlak ve vodovodním systému.
• Nepřerušitelný zdroj napájení. Dnes jsou k dispozici různé možnosti. Většina z nich podporuje připojení externích baterií. Doba provozu závisí na zvolené kapacitě baterie. V takovém případě je čerpadlo připojeno k síti prostřednictvím UPS. Jakmile dojde ke ztrátě elektrické energie, přístroj přejde do hry, což udržuje účinnost čerpadla až do obnovení napájení domu nebo až do vybití baterií.
• Malý obrys gravitace. To znamená cirkulaci nosiče v malém kruhu, který nevyžaduje použití čerpadla. Vyrábí se s ohledem na všechny svahy a průměr potrubí.
• Další gravitační obvod. Tato volba znamená přítomnost dvou plných obrysů. Kromě toho, když nastane nouzová situace a zmizí nucená cirkulace, horká voda nadále proudí do druhého kruhu pod vlivem fyzických zákonů a dává teplotu topným zařízením.

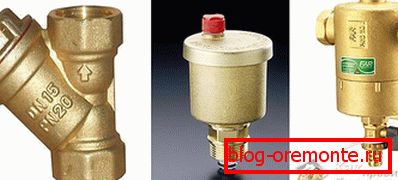

Bezpečnostní prvky

Jedná se o další součásti, které jsou z větší části již obsaženy ve složení moderních kotlů.

• Automatický pojistný ventil. Ve vzhledu to může připomínat strukturu podobnou ventilu nebo malému sudu s bradavkou v horní části. Chcete-li zjistit, zda se jedná o konstrukci zařízení, musíte se podívat na konstrukční prvky připojení pro připojení, obvykle se tam nachází.
• Zachycovač nečistot. Speciální banka, která umožňuje odstranit nepotřebné předměty z topných okruhů, které se dostaly při plnění systému. Je instalován před vstupem do kotle. Pravidelně je nutné provádět čištění.
• Hrubý filtr. Použité obyčejné instalatérské práce. Obvykle se připevňuje k přístroji na vstupu hlavní linky.

Sestavení sestavy

• Instalace. Pokud je použito provedení kotle na pevné palivo, je třeba dbát na to, aby byl pod ním pevný základ, který bude odolný vůči vysokým teplotám. U provedení s plynovou podlahou a nástěnným turbodmychadlem je provedena díra ve stěně, přes kterou je tryska vypouštěna pro vypouštění výfukových plynů a pro přívod čerstvého vzduchu. U varianty komína a zařízení na tuhá paliva bude vyžadována přídavná trubka, aby dosáhla požadované výšky, aby vytvořila tah.
• Komínové připojení. U moderních vzorků je k dispozici speciální trubka s dvěma rukávy, jedna se nachází uvnitř druhé. Jeden je prováděn výstup, druhý - podání. V dalších provedeních se pro utěsnění švu použije ílový roztok. Je nežádoucí použít cement, protože bude rychle praskat.
• Zajištění dobrého přívodu vzduchu. U tuhého paliva můžete dodatečně nasadit sací ventil, pomocí něhož můžete regulovat přívod vzduchu a sílu spalování.
• Instalace potrubí. Když je zařízení nainstalováno, je snadnější navigovat s tím, jak nejlépe položit dálnici.
• Souběžně se propojí systémy, které zajistí bezpečnost, stejně jako expanzní nádoby.
• Instalace cirkulačního čerpadla, je-li to nutné.
• Instalace přídavných snímačů teploty.
• Připojení na plynovod. Je třeba si uvědomit, že takové spojení musí být tuhé bez použití ohebných hadic.

V žádném případě nemůžete uložit součásti a zanedbávat ochranné systémy. Který konkrétní způsob zapojení potrubí bude ve vašem případě relevantní, bude záviset na mnoha faktorech, z nichž hlavní je samotné zařízení.
