Ohřívací sporák pro garáž dělejte sami

Kamenná kamna na vytápění prostorů se začala široce využívat před sto lety. Po objevení ústředního topení se kovové kachny přesouvaly z bytů a domů do chatových domů a garáží.

Jednou z nejvýznamnějších nevýhod pece lze považovat za podmínky jejího přenosu tepla. Jeho teplo se nic nehromadí a téměř všechno prochází trubkou. Taková pec je účinná pouze v blízkosti místa instalace a pouze při spalování paliva.

Abyste zvýšili účinnost kamny, musíte použít ztracené teplo. Maximální ztráty se vyskytují v komínu, který je ohříván při provozu kamen.

Komín může být přeměněn na topný prvek tím, že změní jeho přímý tvar na stupňovitý, čímž se zvětší oblast přenosu tepla.

V tomto článku vám vysvětlíme, jak vyrobit krbovou kamnu pro garáž s vlastními rukama z různých materiálů. Nejjednodušším východiskem je odebrat starý plynový válec (ve kterém byl přepravován propanový plyn) jako základ. Při nepřítomnosti válce můžete použít mlýnku s objemem 40 litrů nebo jakýkoli jiný kovový polotovar.

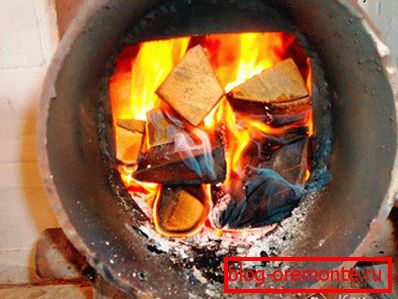

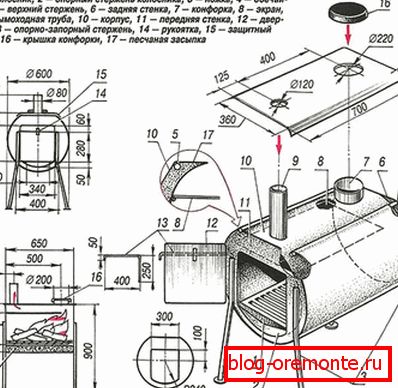

Z plynového válce

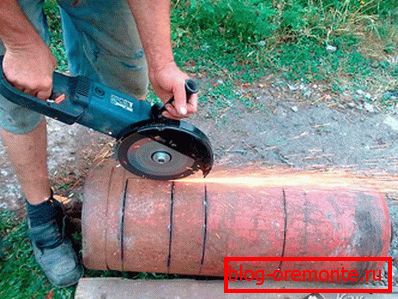

Je nutné začít kreslit, ale ne na papíře a na válci. Značka označuje budoucí dveře schránky a vyhodí. Dveře by měly být umístěny uprostřed válce a ventilátor - ve spodní části. Vzdálenost mezi nimi není větší než 10 cm a uprostřed je uzavřená linka. Na něm bulharský je válec rozdělen na dvě části.

Z 16-milimetrové výztužné tyče svařované mřížky, která je svařena ke spodní polovině, po které jsou obě části válce znovu spojeny.

V místech určených pro smyčky se dělají řezy. Pak se přivařují závěsy a dveře se odříznou. Stejná operace se provádí pomocí ventilátoru.

Zbývá vybavit komín. Za tímto účelem mlecí zařízení odřízne ventil a na jeho místo se svaří kovová trubka, jejíž průměr by měl být 80-90 mm. Komín se zhroutí do výfukového systému garáže nebo je veden stěnou směrem ven.

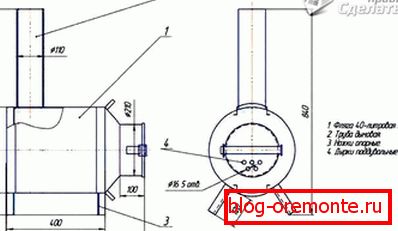

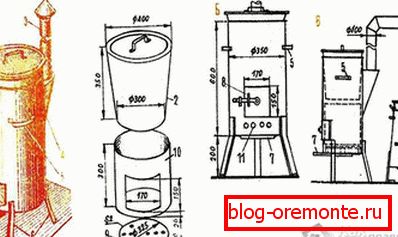

Z mléčné baňky

Kovová plechovka je v domácnosti vynikající, vhodná pro ukládání barev, motorových olejů, paliva. Konstrukce baňky je ideální pro výrobu dřevěných kamen, ale jako topný přístroj nebude tak odolná, jak bychom rádi, stěny nejsou dostatečně tlusté. S jistotou můžeme říci, že to bude stačit 2-3 sezóny.

Jako samostatnou výrobu sporáku je třeba provést několik operací.

Nejdříve je třeba označit a nakonec nakrájet na spodku plechovky téměř na spodní straně otvor pro komín. V závěrečné fázi práce je potrubí zachyceno svařováním. Průměr komína je 8 až 12 cm. Komín se prodlužuje po výrobě a montáži kamen.

Víko plechovky je hotové dveře pece s úspěšnou západkou, zbývá pouze vrtat několik otvoru pro ventilátory, jejichž průměr může být 15-18 mm. To se provádí na spodní straně krytu.

Čtyři nožky stejné délky jsou vyrobeny z rohu nebo zbytků trubek, které jsou pak symetricky svařeny ke spodní části plechovky. Kolem dveří je možné položit kovový plech, takže náhodně padlý černobílek se nedostane na hořlavý materiál.

Držadla lahví - užitečná věc, která nese sporák z místa na místo a drží je, můžete snadno popínat popel nahromaděný v troubě. Právě pro tuto operaci je komín nejlépe odnímatelný.

No, to je všechno, zůstává jen zažít novou kamnu.

Instalace

Použití kamny vyrobené v domácnosti, stejně jako všechny ostatní topné systémy vyžaduje přísné dodržování bezpečnostních předpisů. Zpočátku byste si měli vybrat místo, kam chcete sporák instalovat. Tato jednotka, jak ukazuje praxe, je lepší instalovat do rohu, a to v blízkosti stěn, které jsou oproti místům garážových vrat.

Neumísťujte kamna blíže než 1,5 m k umístění vozidla. Stojí za to, že všechny hořlavé materiály a výrobky by měly být umístěny ve vzdálenosti nejméně 1,5 m od kamny.

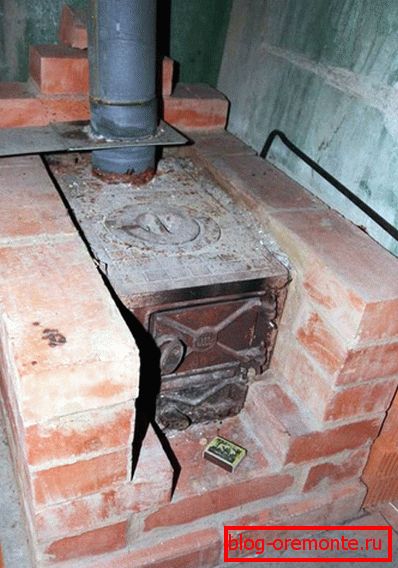

Kamna je lepší ukládat ze všech stran cihlové zdi. Pravděpodobnost dotyku horké pece se tak vyloučí a teplo generované ze své pece se také nahromadí. Tím zvýšíte účinnost zařízení několikrát.

Pokud jsou stěny garáže z dřeva, musí být mezi nimi a sporákem určitá vzdálenost, tedy nejméně 100 cm. Navíc, aby se zabránilo vzniku vznícení, stěny u kamen by měly být lemovány azbestovými deskami / cihly nebo jinými žárovzdornými materiály.

Jako základ pro sporák můžete použít ocelovou plech o tloušťce 1 až 2 cm. Další možností je vyplnění betonového potěru. Prostřednictvím těchto akcí můžete zabránit šíření ohně, pokud z ohně vypadnou náhle uhlíky / jiskry apod.

K použití sporáku v garáži musíte nejprve zajistit vysoce kvalitní větrání. Zde by se měl dostat čerstvý vzduch v dostatečném objemu, což zajistí normální spálení ohně. Malá mezera mezi podlahou a garážovými dveřmi může sloužit jako ventilace. V opačném případě budete muset vytvořit speciální kanál pro včasné proudění vzduchu do garáže, což z hospodářského hlediska není ziskové.

Kamna spálí při spalování ve své spalovně velmi horké, a proto není možné v blízkosti hořlavých materiálů, jako je dřevo, oleje a tuky, benzín atd., Způsobit katastrofu.

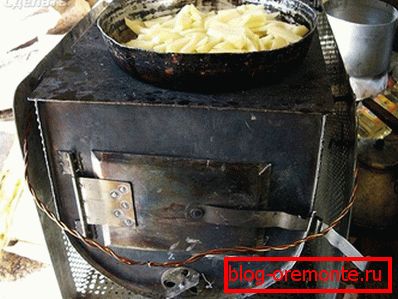

Pokud budete kamna vybavovat nádrží na vodu, můžete ji použít k ohřevu. Po namontování na kroužky budete mít příležitost také provádět vytápění jídla.

Veškeré práce na výrobě kamny nebudou trvat déle než 2 hodiny a bude se moci radovat z výsledků vaší práce po několik ročních období.

Video

Dobrým příkladem vytvoření sporáku z praktických nástrojů ve formátu videa:

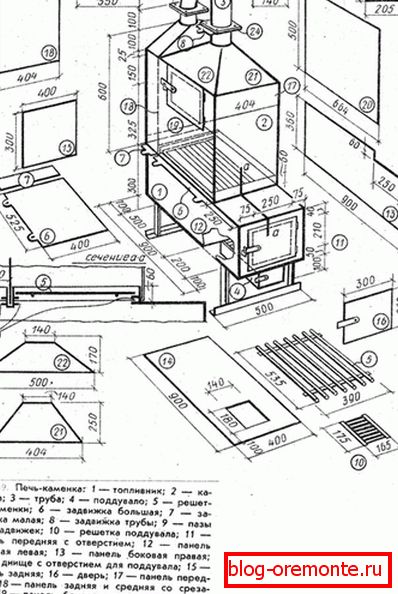

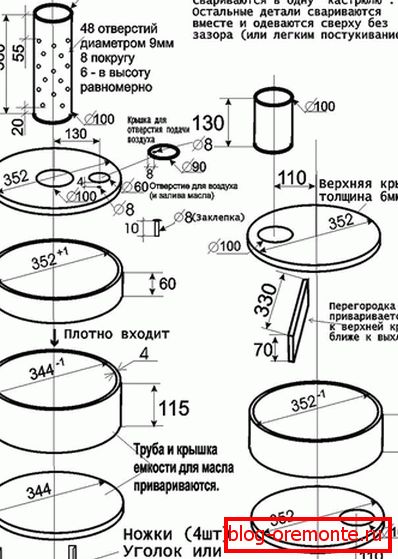

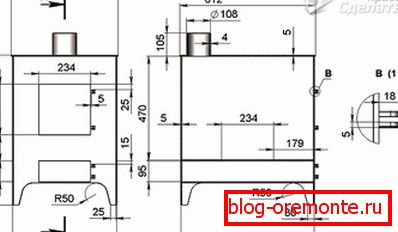

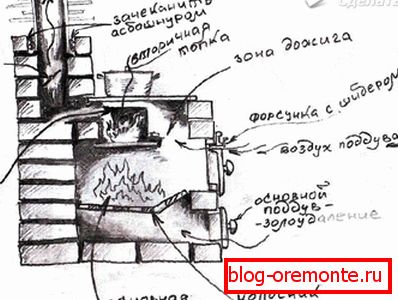

Výkresy

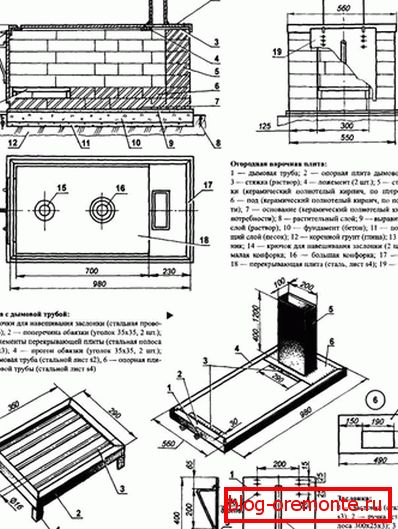

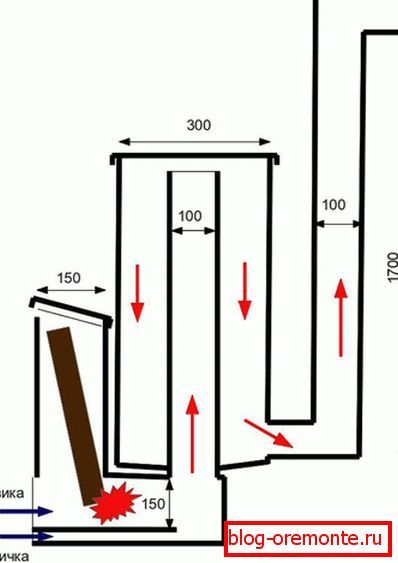

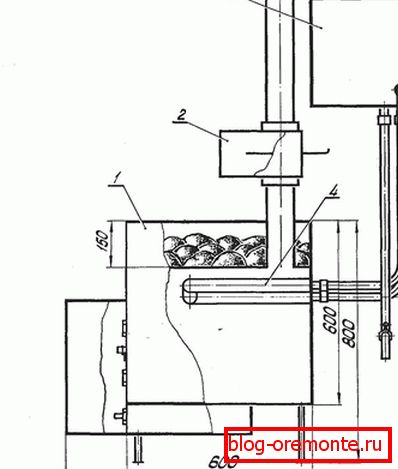

Naše navrhované výkresy a schémata vám pomohou pochopit princip výroby kamny pro vytápění garáže:
