Ohřívač vody pro bazén si sami

Uskladnění studenou vodou a občas potápění do ledové díry může být v některých případech prospěšné pro zdraví. Ale v takových podmínkách už dlouho nebudete plavat. Chcete-li si plně vychutnat pohodlí koupání, je dobré vědět, jak vytvořit ohřívač vody pro bazén s vlastními rukama. Ve všech oblastech nejsou povětrnostní podmínky takové, že se tekutina může zahřát jen tím, že je na slunci. Právě v těchto situacích nelze bez pomoci.

Systémové požadavky

Voda je prostředí, ve kterém lidské tělo uvolňuje a spočívá co nejlépe. Kromě toho je v takových podmínkách, že hrozí nebezpečí zranění, které může být zraněno. Z tohoto důvodu musí topný systém splňovat základní požadavky:

• poměrně vysoká rychlost ohřevu;
• dobrá izolace za přítomnosti elektrického proudu;
• minimální náklady na realizaci;
• bezpečnost životního prostředí;
• možnost nepřetržitého používání;
• snadná montáž;
• dostupnost všech komponent;
• nedostatek složitých mechanismů;
• snadná oprava.

Ve většině případů nebude možné, aby konkrétní mechanismus splňoval všechny výše uvedené body, ale pokud je pokryto alespoň 80% z nich, lze takové řešení považovat za velmi produktivní.

Typy ohřívačů vody

Ideální volbou je takové řešení, které spotřebovává žádné chladivo a elektrickou energii. Ale ve skutečnosti je to téměř nemožné. Existuje velké množství odrůd komerčního i nezávislého vývoje.

Použití plynového kotle. Tuto možnost nelze považovat za úspornou, ale díky němu může být velké množství tepla poměrně rychle. Nevýhodou takového systému je potřeba nějakého zdokonalení. Pokud necháte vodu z bazénu přímo do ohřívače, může to ucpat a vést k tvorbě stupnice na výměníku tepla. Na druhé straně to povede k nákladným opravám.

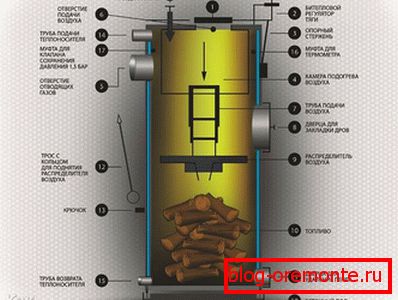

Ohřívač vody na dřevo. Vytvoří se malá protipožární komora, kterou prochází cívka. Voda, prochází skrz, ohřívá a vrací se do nádrže. V tomto případě musíte neustále sledovat stav systému a provádět nakládání palivového dříví. Rovněž není možné provádět trvalé vytápění. V noci voda ztratí svou teplotu.

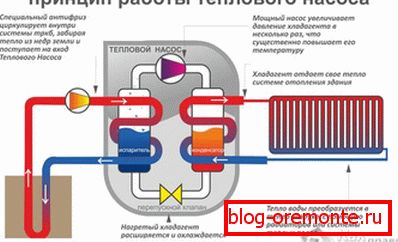

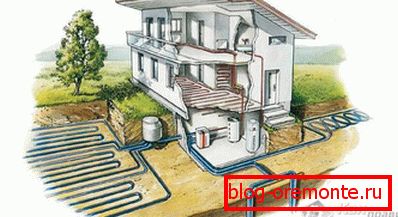

Tepelná čerpadla. Nemá smysl dát takovou jednotku jen na ohřívání bazénu. Bude to z hlediska produktivního a materiálního odpadu neúčinné. Můžete jej použít v případě, že je již zabudován do topného systému celého domu. Podmínkou pro jeho provoz je okolní teplota, která musí být nad + 5 ° C.

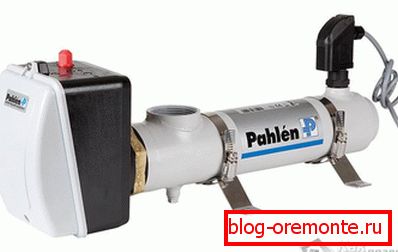

Elektrické ohřívače. Inherentně podobné okamžitým ohřívačům vody pro domácí použití. Princip činnosti je, že kapalina prochází cívkou, která je v kontaktu s topným prvkem. Přenos tepelné energie. Takové řešení je velmi neekonomické, pokud jde o náklady na energii. Výkonové prvky mohou dosáhnout a přesáhnout 6 kW. Pokud ji použijete po dlouhou dobu, účet elektřiny zablokuje veškerou radost koupání.

Solární ohřívače vody. Při takových rozhodnutích působí slunce jako ohřívač. Jeho zdroj je nevyčerpatelný, nemusíte za něj platit, takže toto řešení lze považovat za ideální. Nezapomeňte však, že při vysokých mracích, když jsou paprsky rozptýleny, výkon klesá av noci je zcela nulový.

Instalace nebo připojení k některé z těchto možností lze provádět nezávisle. Některé mohou být sestaveny s prvním šroubem. Jak to udělat, bude popsáno níže.

Ohřev tekutiny v bazénu je jen polovina bitvy. Neustále je nutné sledovat čistotu vnitřního prostoru a také, aby voda nekvašila. Ochrana tepla je také jedním z hlavních úkolů.

Několik možností pro solární ohřívače

Pro výrobu produktivních a zajímavých možností budou potřebovat následující komponenty:

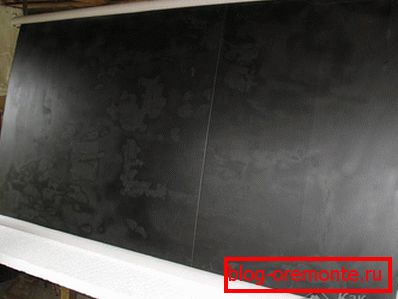

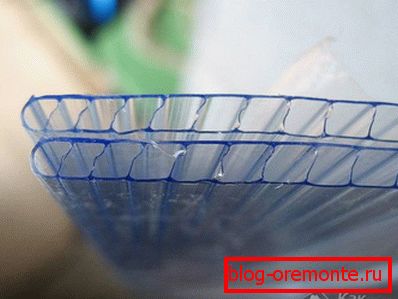

• černý celulární polykarbonát;
• polypropylenová trubka o průměru 25 mm;
• armatury, jejich počet a parametry budou záviset na konkrétní konfiguraci;
• cirkulační nebo drenážní čerpadlo;
• filtr.

Výrobní postup bude následující:

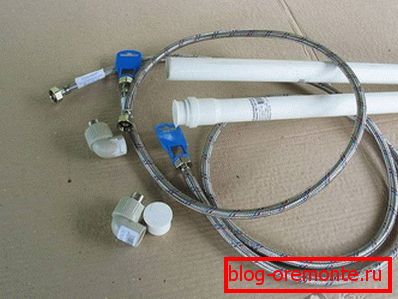

1. Musíte mít dva kusy potrubí. Jejich délka by měla být o 7 cm delší než šířka polykarbonátového plechu.

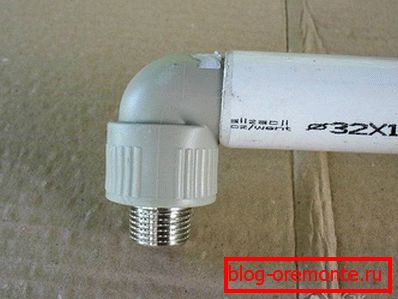

2. Adaptér MPN je připájen na jeden konec každého segmentu (nebo MRI, vše bude záviset na tom, jak potřebujete zajistit spojení).
3. Na druhé straně je potrubí uzavřeno plastovou zátkou.
4. Označení se provádí podél potrubí. Použijí se dva řádky. Vzdálenost mezi nimi by měla odpovídat tloušťce plastového listu.

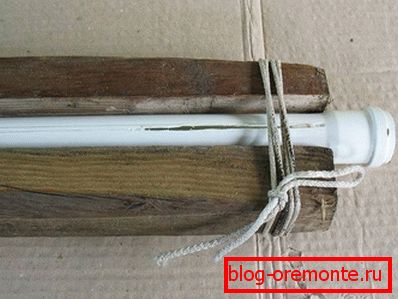

5. Trysky jsou fixovány ve svěráku tak, aby nemohly být přesunuty. Pomocí brusky jsou vyráběny sloty.

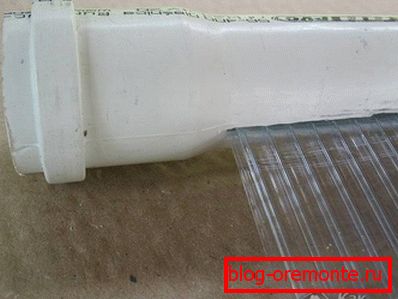

6. Na jedné a druhé straně polykarbonátu jsou nosné prvky připraveny.
7. Klouby jsou potaženy lepidlem odolným proti vodě.
8. Celá konstrukce je po určitou dobu ponechána, aby se objevila celá sestava.
9. Umístěte výslednou jednotku na střechu pod svah. Směrnice vnitřních kanálů by měla jít podél listu.
10. Napájecí potrubí je připojeno ke spodní části a výtlačné potrubí k horní části.
11. V potrubí bazénu jde dole. K tomu je připojena kazeta z baňky filtru. V dalším provedení je možné odříznout hrdlo z láhve o objemu 2 litry o délce 15 cm. Na otevřenou část vložte punčoch a upevněte je pomocí kravaty. Hadice je připojena k jiné části. Je veden do cirkulačního čerpadla.
12. K druhému výstupu čerpadla je trubka vedena ze spodku kolektoru.
13. Potrubí z horní části kolektoru je přiváděno do nádrže tak, aby se šachta odehrávala shora.
14. Aby mohl být celý mechanismus spuštěn, musí být částečně naplněn vodou, aby mohlo čerpadlo zvednout proud.

Podstata operace spočívá v tom, že studená voda je odebírána od dna bazénu, je přiváděna do spodní části polykarbonátu. Při procházení celé oblasti malými kanály se zahřeje a opět se vrací do nádrže. Při nádrži velikosti 6 - 2 m dosahuje výkon přibližně 7 kW.

Další ohřívací mechanismus je také prostě jednoduchý. Pro to bude potřebovat:

• kovová plastová trubka o průměru 16 mm;
• sklo;
• černá barva v barelu, odolná vůči teplotě;
• okrajová deska 10? 3 cm;
• šroubovák;
• samořezné šrouby;
• pozinkovaný plech 1 × 2 m;
• pila na dřevo.

Sestavení celé konstrukce se provádí následovně:

• Dvě výstřižky o délce 2 m jsou odříznuty od desky, ostatní dva segmenty by měly být 1 m každý.
• Jsou zkroucené dohromady v obdélníku.
• Zadní část je šitá plechem.
• Vnitřní strana je pokryta černou barvou, která přiláká více slunečního světla.

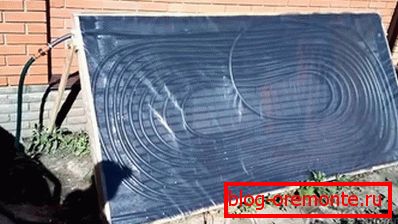

• Celý prostor konstrukce je obvykle rozdělen na dvě části. V každém z nich je nutné položit kov-plastovou trubku, která bude srolována ve formě šneku.
• Dva obvody jsou propojeny v jednom uzavřeném systému.
• Pro upevnění potrubí na boky pevných ohraničujících lišt dřeva nebo jiného materiálu.
• Uvnitř je všechno znovu namalováno černým nátěrem z plechovky.
• V jedné z koncových stěn je vytvořen střih a přívodní potrubí prochází. Stejně tak stojí za to udělat diagonálně na opačném konci.
• Krabice je nahoře uzavřena běžným sklem. To umožní příležitost zvýšit teplotu na maximální možnou hodnotu.
• V blízkosti bazénu je instalováno čerpadlo. Mohou být použity samonasávací odstředivky. Nebojí se vysílat. Bude také úspěšně nasát vodu a krmit ji nahoru.
• Kolektor je instalován v úhlu 30 ° ve směru slunce. Doporučujeme jej umístit na střechu.
• Do bazénu je spuštěna hadice a na ní je umístěna filtrační bariéra, jak je popsáno výše. Potrubí je připojeno k čerpadlu. Potrubí pro přivádění kapaliny do horní části je připojeno k druhému výstupu.
• Z kolektorové trubky je spuštěna přímo do bazénu.

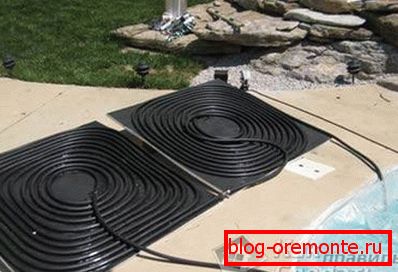

Voda, procházející svinutými úseky potrubí, se dobře zahřeje a následně uvolní svou teplotu do kapaliny, která je v nádrži. Cívky nemusí být nutně uspořádány tak, jak je popsáno výše. Je možné provést výstavbu velkých rozměrů a položit trubkový had nebo jiný vzor, ​​který zajistí maximální vytápění.

Pro automatizaci celého procesu může být čerpadlo připojeno ke speciálnímu časovači. Na zařízení proveďte nastavení v takovém režimu, který začne fungovat pouze během dne. Kompresor se zapne nezávisle a nebude se muset starat o nepohodlné podmínky.

Ohřívač dřeva

Podstata metody, která bude popsána níže, zásadně připomíná solární ohřívače. Pouze hlavní prvek není přirozený, ale umělý zdroj. Zvažte obecnou schému. Komponenty lze snadno nahradit těmi, které jsou k dispozici v konkrétním případě. Pro práci budete potřebovat:

• plastové potrubí nebo hadice, které odolávají teplotě horké vody;

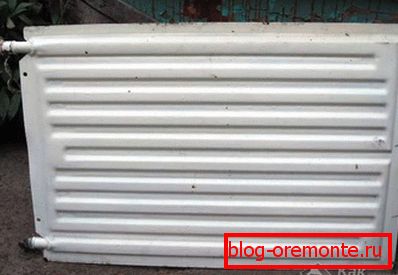

• starý chladič nebo baterie;
• cirkulace nebo vhodné odstředivé čerpadlo;
• kovový sud 200 l;
• palivové dříví

Před montáží musíte najít místo na místě, kde můžete volně vytvářet oheň. Neměla by být příliš blízko k bazénu, protože může být poškozen, pokud je sestaven z PVC nebo dřeva.

1. Nainstaluje se kovová nádrž. Není nutné ho používat. Můžete vyrobit improvizované porosty cihel.
2. Horní chladič nebo stará baterie.
3. Ve výtokových otvorech jsou na konci zakončeny vroubkované bradavky s vánočními stromy, které je možné nasadit na hadici. Může to být adaptér se dvěma závity pro navíjení potrubí.
4. Připojujeme zásuvku do zásuvky a spustíme ji do bazénu.
5. Ve spodní části bazénu nainstalujte filtr podle principu, jak je popsáno výše.
6. Připojte sací hadici k čerpadlu.
7. Z čerpadla jsme připojeni ke vstupu baterie.
8. Pod radiátorem zapálíme oheň a zapneme čerpadlo.

Pokud je to žádoucí, může být bazén s 11 tis. Litry vody zahřát na teplotu 27 ° C v jednom dni. Pokud se budete dále zahřát, dostanete improvizovanou vířivku.

Před použitím staré baterie nebo chladiče je nutné je řádně opláchnout. Ve středu může dojít k náletu a rzi, což povede k poškození oběžného kola čerpadla a také ke znečištění vody.

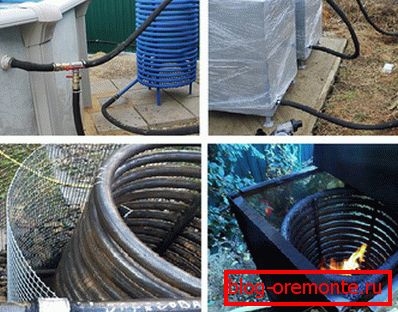

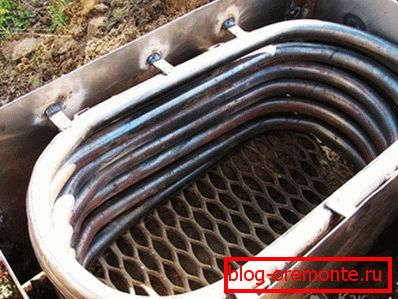

Můžete si vytvořit přenosné zařízení, které bude průběžně používáno. K tomu potřebujete kovovou trubku o průměru 200 mm. Jeho výška by měla být 80 až 100 cm. Na dně je svařena čtvercová tabulka kovů o rozměrech 30 až 30 cm. Na vnější straně je našroubována měděná trubka s požadovaným průměrem. Horní konec je připojen k hadici, přes kterou vstupuje voda do bazénu, ke spodnímu konci - průtoku. Aby celý systém fungoval, je zapotřebí vytvořit ohně uvnitř vložky a neustále umisťovat palivové dříví. Voda, která se zvedá na hadovi, se zahřeje a poté se zřekne své teploty v běžném tanku. Chcete-li zvýšit efektivitu instalace, můžete najít další objímku s větším průměrem a nainstalovat jej jako skříň, pak bude topení prováděno ještě rychleji.

Plynový ohřívač

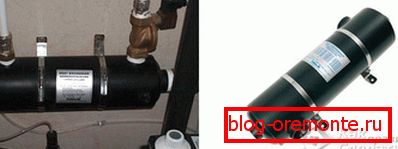

Jak bylo uvedeno výše, přímé připojení k kotli je způsobeno nákladnými opravami. V tomto případě byly vyvinuty speciální výměníky tepla. Představují malou baňku, která je připojena přes potrubí k topnému systému. V něm hada horkou vodou cirkuluje. Díky čerpadlu instalovanému u bazénu je kapalina z něj přiváděna do tohoto pouzdra, kde probíhá výměna.

Tento článek lze použít jako praktický průvodce pro sestavení konkrétního ohřívače nebo jako nápovědu pro váš vlastní vývoj. Jsme si jisti, že budete schopni sestavit produktovou jednotku.

Video

Montáž solárního kolektoru je znázorněna níže:
