Odvodnění stěnového podloží

Aby obytná budova v soukromém sektoru uvnitř města nebo mimo ni nebyla ponořena, měla by být provedena stěna odvodnění nadace. Taková struktura umožňuje omezit výšku toku podzemní vody tak, aby nedošlo k průtoku kritického bodu, zaplavení sklepa nebo sklepa (nebo prohlídky v garáži). Kromě zaplavení některých prostor může dojít k velkým problémům. Na stěnách, stropě a podlaze místností bude vlhkost a plísní, dekorace a inventář budou poškozeny, nadace bude zničena.

Jak vypadá odvodňovací systém? Pod úrovní suterénu pod úrovní podlahy suterénu (nebo jakékoli jiné místnosti, která je umístěna pod všemi ostatními) je postavena konstrukce, která zabraňuje vnikání podzemních a dešťových vod do suterénu. Zvažte, co je základem pro odvodnění stěn.

Vlastnosti

Ve skutečnosti dnes málo lidí říká, že odvodňovací systém není potřeba. Pro ty, kteří mají dům s suterénem nebo v budově je suterén, je prostě nutné odvodit vlhkost u zdi. Samozřejmě bude lepší se o ně postarat i během výstavby, kdy se právě položí základ. No, v případě, že je budova již postavena, ale nedochází k úniku vlhkosti, budete muset najít čas a peníze, abyste vytvořili systém ochrany proti podzemní vodě. Začátkem odvodňovacího zařízení budou výkopy kolem domu.

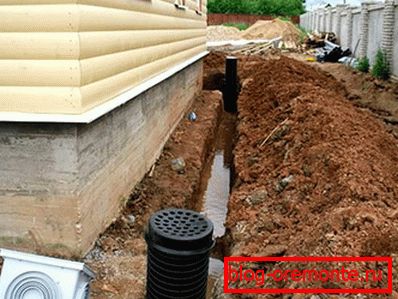

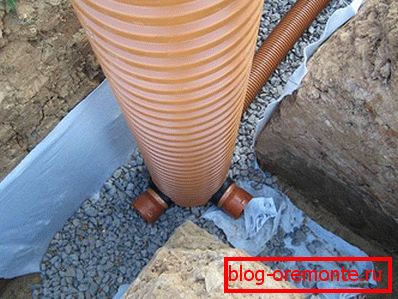

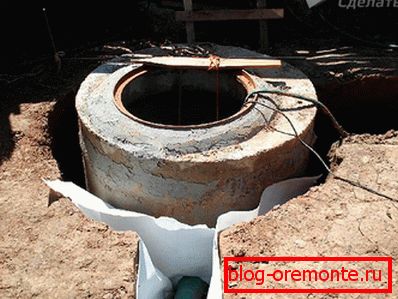

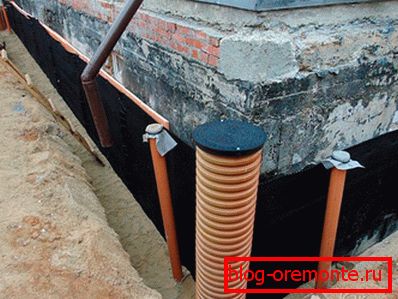

Vlhké trubky, známé také jako odtoky, jsou umístěny kolem budovy kolem obvodu. U rohů domu, kde jsou trubky navzájem spojeny, jsou prováděny inspekční studny. Čerpací jímka je uspořádána na nejnižším místě příměstské oblasti. Jeho cílem je přivést přebytečnou vlhkost za hranice území k nejbližšímu kanalizačnímu kanálu nebo nějakému vodnímu útvaru.

Pokud umístíte hliněný hrad ve vzdálenosti asi půl metru od základů, můžete jej dodatečně chránit před vodou.

Zabezpečení ochrany proti vlhkosti na stěně znamená použití několika typů odvodňovacích prvků:

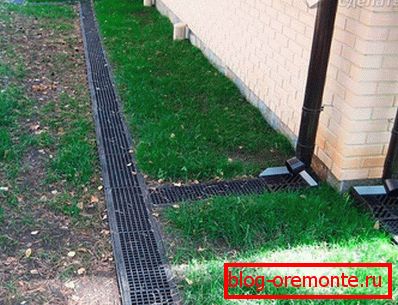

• Lineární. Je vyroben z profilů z polyvinylchloridu. Tyto úseky mají několik okapů, stejně jako ochranné mříže, které jsou namontovány přes slepý prostor kolem domu. Do těchto mřížek se dostane voda do potrubí do potrubí.

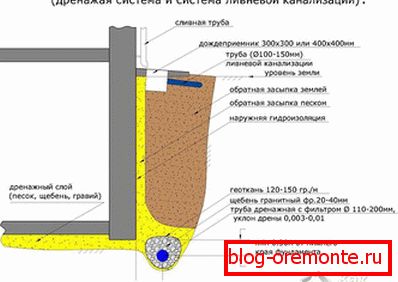

• Plast. Tento typ odvodnění je vybaven přímo pod základem a je umístěn na stejné úrovni jako polštář. Výsledkem je, že veškerá přebytečná kapalina proudí do přijímací studny podél odtoků s perforacemi, přes které se z řeky odlévá písek a předtím vyprázdněný. Je zapotřebí drceného kamene a písku, protože hrají roli ochranného filtru.

Provedení výpočtů pro instalaci odvodnění

Při rozhodování o tom, jak hydraulicky chránit základy budovy, je třeba si uvědomit několik důležitých faktorů:

• Hloubka základny. To závisí na hloubce pokládání odtoku, který by měl být umístěn na úrovni polštáře nebo dokonce mírně pod ním.
• Sklon drenáže. Je-li drenážní systém rovnoměrně spuštěn na stranu, kde je umístěn kolektor, což umožňuje plynovodu sklon 2 cm na jeden lineární metr, je možné zajistit bezproblémové vypouštění přebytečné vody, zabraňující stagnování v potrubí a získání nepříjemného zápachu.

Pro řádné provedení odvodnění je nutné předem označit body systému, které jsou nahoře a nahoře. Značka hloubky, na které bude muset být umístěna horní úroveň systému, závisí nejpřímějším způsobem na místě, kde bude umístěn sběrný bod vody a jeho vývod. Zpravidla se pro takovou značku použije roh domu a dřez s jímkou ​​může sloužit jako nižší značka.

Chcete-li pochopit, jak se provádí odtok a výpočty s ním spojené, zvažte malý příklad. Vezměte na ilustrační příklad dům o délce 8 m, který má šířku přesně 5 m. Studna bude 9 m od budovy a její horní úroveň bude zvýšena o 28 cm nad zemí.

Vypočítejte délku příkopů. Délka jednotlivých úseků příkopu do místa, kde bude voda odkloněna, je 13 m (součet šířky a délky domu, resp. 5 a 8 m). Celková délka výkopu do přijímací studny je 22 m (13 m, vypočtená výše a 9 m do studny). Výsledkem je, že hodnota rovnající se 44 cm (délka 2 cm x 22 m) bude považována za přípustnou sklon.

Pokud je místo, kde se voda vypustí, z nějakého důvodu příliš vysoká, musíte nainstalovat odvodňovací čerpadlo, pomocí něhož můžete vyčerpat z jímky.

Bez ohledu na to, co je požadováno ve vašem případě, musí být drenáž kolem základní desky umístěna ve vzdálenosti nejméně 3 m od budovy. A plniva - písek a štěrk usínají do hloubky, která neumožní, aby se tyto materiály nafoukly, pokud zmrazí podzemní vody. Navíc kolem budovy je nezbytně nutné uspořádat nevidomou plochu o šířce nejméně 1 metr.

Rozvržení

Celkově není těžké provádět odvodnění stěn, hlavním úkolem je provést veškerou práci po etapách v následujícím pořadí:

• Během vytváření pískového polštáře je nutné pečlivě měřit výškové rozdíly na různých místech pomocí úrovně (geodetický přístroj měřící výškový rozdíl v různých výškách). Označení nebo milníky jsou nastaveny na vyznačených místech. Tam, kde je hloubka menší než požadovaná hloubka písku, je třeba vyplnit, kde je více - řez země. To bude mít za následek rovnoměrný sklon, podél kterého mohou být trubky položeny tak, aby voda proudila rovnoměrně, bez použití čerpadla.

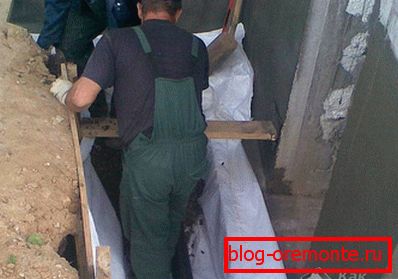

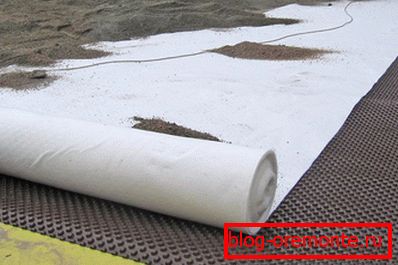

• V horní části vrstvy písku je nutné šířit geotextilní plátno a pak jej nalít na něj prací štěrk. Když je štěrk rozptýlen, dělají odsazení, ve kterém bude položena drenáž. Při pokládce je nutné zajistit, aby byl svah stejný po celé délce zákopů.

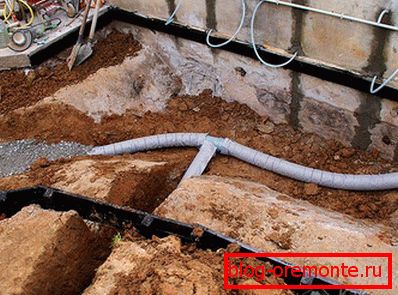

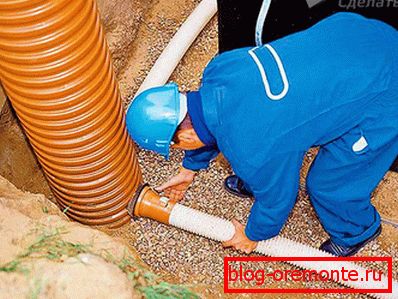

• Na štěrku je třeba položit perforované trubky z polyvinylchloridu. Otvory v nich musí mít velikost, která nedovolí, aby malé částice štěrku vytvořily blokaci.
• Po dokončení všech spojů zkontrolujeme celkové zkreslení jako celek. To můžete provést vytažením kabelu. Na každém páru metrů se svah zvýší o 2 cm, to znamená, že po 2 m odtokové kanálek ​​klesne o 2 cm, po 4 m - o 4 cm a tak dále.

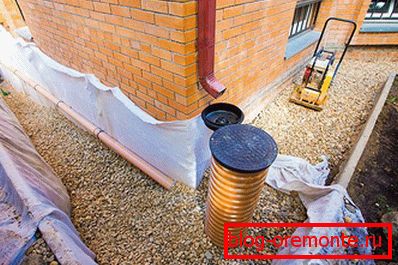

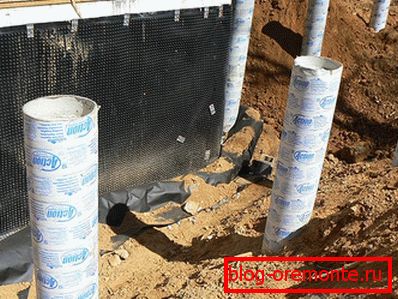

• Na rozích používáme odpalovače pro vytvoření rohových spár a vyvedeme vertikální potrubí, které bude mít těsné víko. Díky takovým kohoutkům instalovaným v každém rohu bude pro systém snadné vyprázdnit veškeré nečistoty nebo kal.
• Trubky položené v zákopu jsou zabaleny s geotextilií a vinutí by mělo být bez mezer. Také by se neměl dostat štěrk nebo písek. Že geotextilie se nezvětšila, je svázána s kapronovou nití.
• Po navíjení je zásyp proveden s čistým štěrkem o tloušťce asi 17 cm. Výsledný polštář štěrku musí být pokryt stejnou geotextilitou, aby se zabránilo vnikání půdy do otvorů.
• Velká část řečeného písku se nalije přes štěrk, což umožní další filtraci odpadních vod.
• Uvolnění kanalizačních potrubí z domu je nutné izolovat. K tomu lze použít pěnu o tloušťce nejméně 20 cm.

Ve skutečnosti je to poslední fáze výstavby stěnového odvodnění nadace. Na fotografii na konci článku můžete vidět, jak vypadají tyto nebo jiné fáze uspořádání takové ochrany. Dokončený systém může být provozován několik desetiletí, pokud se o něj staráte a budete ho včas udržovat.
