Kov z kovu s vlastními rukama

01-07-2018

Užitečné

Kovový altán je odolný a spolehlivý design, který za předpokladu správného uspořádání, designu a plánování bude dokonalým doplňkem k dachu. Dnes bylo vyvinuto velké množství typů a tvarů kovových konstrukcí. Proto najít vhodnou alternativu pro vás nebude problém. Přestože se na trhu nabízejí hotové dřevěné konstrukce, nezapomeňte, že vytvoření kovového altánku s vlastními rukama nejen ušetří váš rodinný rozpočet, ale také si užíváte plody vašich rukou. Navrhujeme, abyste studovali průvodce výstavbou altánku

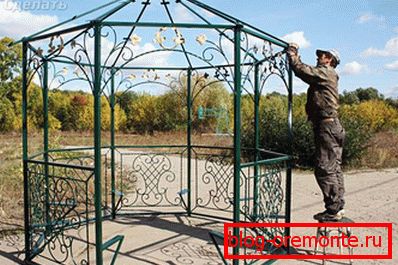

Typy a způsoby montáže

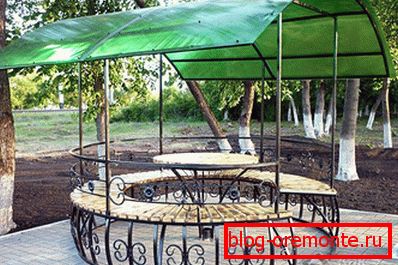

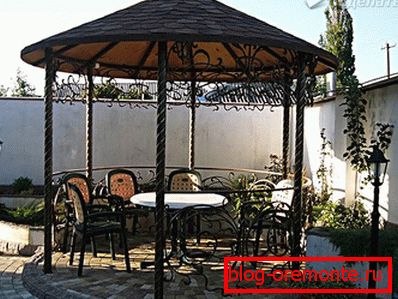

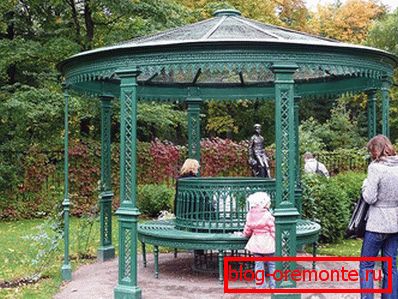

Altán může být postavena z různých tvarů - obdélníkový, čtvercový, šestihranný, oktahedral, kulatý. Kromě toho můžete kovový altán nainstalovat dvěma způsoby:

Trubky jsou betonovány do země. Po vytvrzení betonu se na sloupky přivařuje celá konstrukce altánu. V určité vzdálenosti od země se vytváří spodní pás, na kterém je položena podlaha. Rovněž je možné položit dlažby na základně nebo na konkrétní místo. Takový altán nepotřebuje základ.

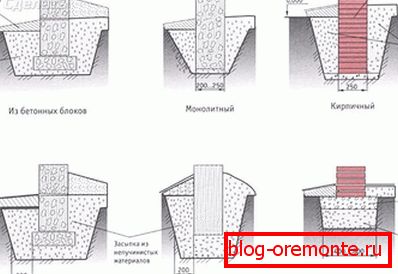

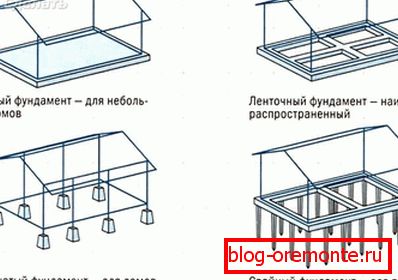

Je vyrobena hluboká hloubka pásky nebo sloupů. Samotný rám je vyroben zvlášť. Je instalován na již hotovém podkladu a zajištěn kotvami.

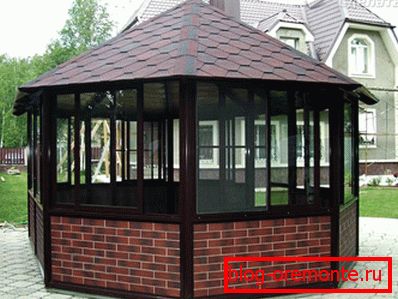

Která z těchto technologií je praktičtější? Pokud mluvíme o spolehlivosti a kvalitě upevnění, pak první možnost je praktičtější, protože sloupky jsou pevně uchyceny v betonu a tato možnost je také levnější. Není třeba vytvářet nadaci. Ale na druhé straně je tato možnost vhodnější pouze pro letní období. Neexistuje žádný způsob, jak to udělat bez podlahy v zimě, takže druhá možnost je lepší, protože je možné vytvořit uzavřený kovový altán.

Metody připojení

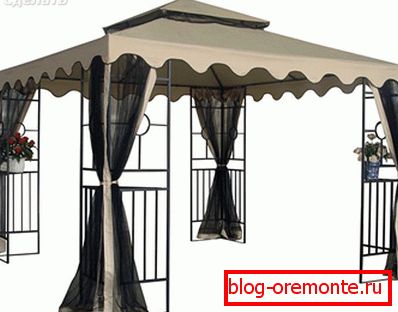

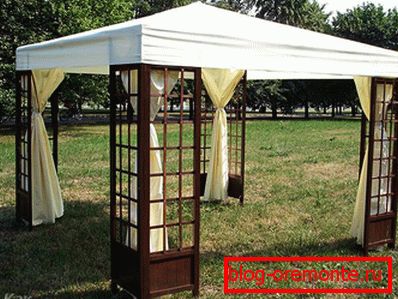

Většinou kovové výrobky jsou sestaveny svařováním. Tato metoda instalace je spolehlivá a rychlá. Nicméně, pokud potřebujete postavit skládací altán, pak jeho jednotlivé moduly jsou spojeny šrouby. Obvykle jsou tyto altány pokryty markýzou nebo lehkou střechou. Všechny prvky konstrukce - zábradlí, zastřešení a stoupačky jsou velmi rychle sestaveny. Výhodou takového oblouku je, že nevyžaduje dostatek místa pro jeho uložení.

Jaký kov dělá

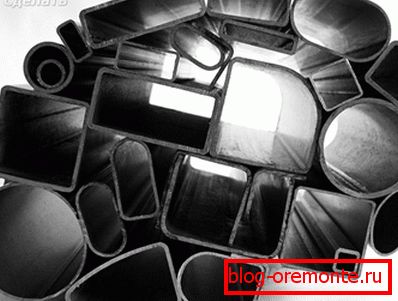

Ve většině případů jsou kovové trny z tvarované trubky. Tloušťka stěny by neměla být menší než 2 mm, ale příliš tlustá. Pokud se plánuje použití kulatých trubek, stěna by měla být podobná. Na rozdíl od profilu jsou kulaté trubky levnější. Ale při práci s nimi jsou vyžadovány dovednosti, jelikož dostatečně vysoká kvalifikace svářeče je nutná ke svařování kulatých trubek s krásným a trvanlivým švem.

Přestože se používají především ocelové trubky, často se používají zejména hliníkové profily pro skládací konstrukce. V důsledku toho bude altán mnohem jednodušší, ale dražší.

Nabízíme seznámení s procesem výroby kovových altánků tvarových trubek.

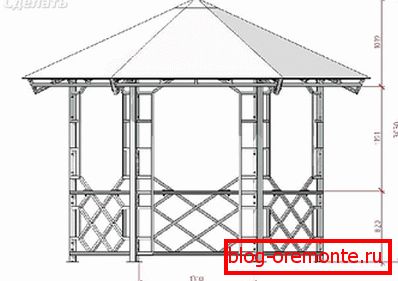

Výpočet materiálu a velikosti pilíře

Nejprve musíte nakupovat materiál. U hřebenových regálů je třeba použít následující profilové trubky:

50 - 50 mm, pokud se na střechu položí břidlice, šindle, kovový nebo profesionální arch;
75 - 75 mm, pokud se střešní taška hodí dlaždice nebo břidlice.

Pro propojek je možný tenčí profil: 50 - 50 mm - maximum, minimum - 20 - 30 mm. Pokud hodláte postavit velký altán, pak je lepší vzít větší část profilu a naopak. Zvažte také hmotnost materiálu, který bude obložený rámem.

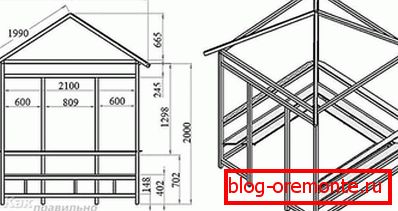

Chcete-li vytvořit čtvercový kovový altán s velikostí 3000 - 3000 mm s výškou regálů 2200 mm, budete potřebovat takovou sadu materiálů:

potrubí 12 m - 50 - 50 - 2 mm;
profilová trubka pro propojky v tomto názvu: 30 m - 40? 20? 2 mm, 6 m - 20? 20? 2 mm a 14 m - 40? 40? 2 mm.
kovové proužky o rozměrech 2 m 20? 4 mm.

Pokyny krok za krokem: označení a instalace sloupů

Z povrchu půdy na staveništi odstraňte plodnou vrstvu půdy. Pokud voda opouští stavbu dobře, jamka je vyplněna pískem a půdou, nejlépe bez vegetace. Pokud je půda převážně jíl, pak je i jíl vyplněn, aby byl odstraněn.

Dále je vybudována jímka pro instalaci trubek až do hloubky 90 cm. Do nich namontujte potrubí, naplňte je troskami velké frakce nebo stavební odpad. Poté zarovnejte podpěrné sloupky svisle. V rovnoprávné poloze by měly být fixovány a následně provedeny betonáže.

Pokud se beton M400 používá k betonáži, přidává se písek při měření 3-4 dílů. Současně musí být beton tekutý, aby vyplnil celou jámu pokrytou drtí.

Pro práci s kovem je velmi vhodné použít rovinu nebo olovnici s magnetem. Namontujte měřící objekt na správné místo a bez problémů odkryjte sloupek podpěrné úrovně.

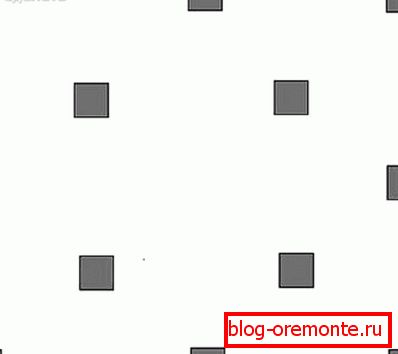

Další možností pro výrobu základů je instalace bloků, na kterých bude instalován altán. S tímto výkonem bude konstrukce zvýrazněna z úrovně země. Bloky jsou nutně instalovány v rozích a ve stoupeném směru uprostřed. Tím zabráníte průvlaku potrubí. Při okraji potrubí o průměru 50 mm 3 m bez podložky. Bloky jsou zarovnány horizontálně. Chcete-li to provést, můžete v roholech řídit kolíky a nakreslit řetězec mezi nimi.

Všem těmto problémům lze zabránit instalaci podpěr, jestliže jsou podpěrné sloupky jednoduše betonovány do země. Ale v tomto případě bude nutné dolní pásky svařit na úroveň.

Stojany a dolní pásky

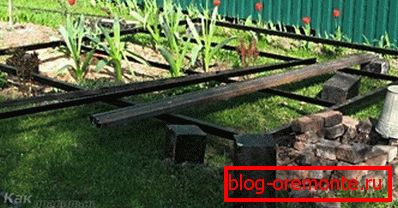

Když jsou bloky instalovány, jsou kolem obvodu položeny vhodné potrubí. Pro spodní pásek je dostatek potrubí 50 - 50 mm, ale může být více. Nezapomeňte zkontrolovat vodorovnou úroveň trubek. V rohu svařování trubek. Po instalaci podlahy desek svařte propojky z potrubí 40 × 20 mm.

Všechny potrubí by měly být primární. Zvláště opatrně ošetřete svařovací body.

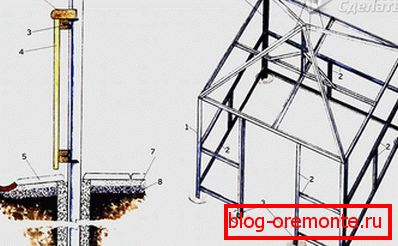

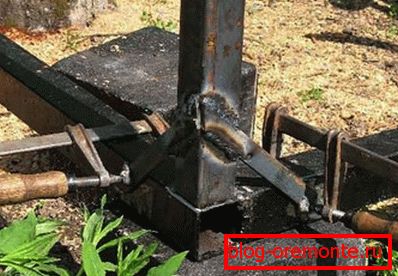

Aby bylo možné stojat v plné výšce v altánku, jsou regály vyrobeny o výšce 2 200 mm. K tomu, aby regály měly potřebnou tuhost a bezpečně stál, musíte svázat montážní držáky z kovového pásu, jak je znázorněno na obrázku.

Po vytvoření stojanu na úrovni se svorky svorky a svařují. Rovněž potřete potrubí u základny.

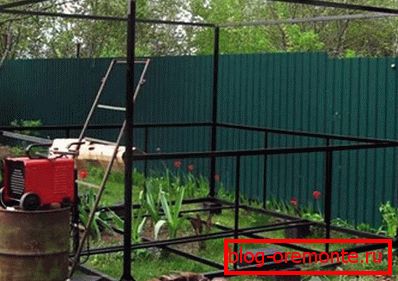

Zábradlí a horní lišta

V našem altánku bude výška zábradlí rovna 900 mm. Provedení můžete vyrobit bez zábradlí - nezáleží to například na masivní šití polykarbonátu. Pro střední pásku (pro zábradlí) a horní část je použita trubka s průřezem 40 × 20 mm. Aby tuhost mezi spodním páskem a zábradlím byla dostatečná, můžete svařovat svislé podpěry 950 mm od stejné trubky.

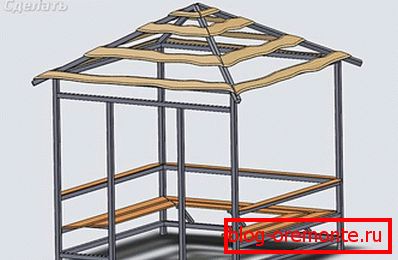

Vytváříme střechu

V našem případě bude střecha altánu pokrytá šindelem. Za tímto účelem je konstrukce vazníků vyrobena ze dřeva. U použitého rámu 75 × 40 mm. Chcete-li osadit pod dlaždice, můžete použít obložení. Pro přehlednější pohled dole může být stěnové obložení nahrazeno překližkou odolnou proti vlhkosti.

Na otevřeném konci profilové trubky kladívkem na hřeben zaveďte kus dřeva nejméně 100 mm hluboko. Nad ním by měla zůstat délka až 70 mm. K těmto dopravním zácpám se budou provádět krokve. Proto se dopravní zácpy mohou snížit na kořeny a v požadovaném úhlu.

Další možností pro připevnění krokví je svaření kovového rohu v daném úhlu střechy ke sloupkům. Na rohu je vyvrtána díra, přes kterou bude nosník systému krokve upevněn.

Krovy jsou řezány v množství 4 kusů. 2,5 m. Všechny krokvy jsou připojeny na jednom místě výše. Mohou být ukazeny pomocí hřebíků nebo šroubů. Současně najdeme stopu za rohem, protože konce paprsku jsou oříznuty do úhlu. Pro lepší spolehlivost mohou být krokve vzájemně propojeny nerezovým úhlem.

Před instalací krokví je třeba ošetřit antiseptikem proti hnilobě. Mohou být také ošetřeny skvrnami a laky nebo barvou v jakékoliv barvě. To bude velmi zjednodušovat práci, protože to nebude nutné dělat ve výšce.

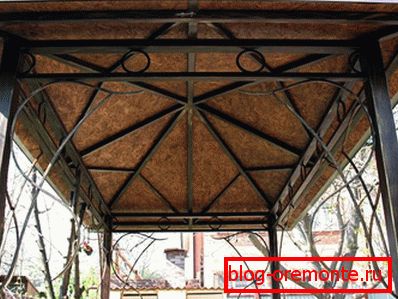

Ve středu horního popruhu zajistěte příčný nosník. Od něj kolmo instalujte stojan směrem k horním vazníkům vazníků. To výrazně zlepší konstrukci střechy. Po instalaci a upevnění krokví můžete vytvořit bednu a překližku nebo podšívku položit nahoře. Posledním dotykem v uspořádání střechy bude pokládka šindele. Její pokládání se provádí zdola nahoru a zachyceno malými nehty.

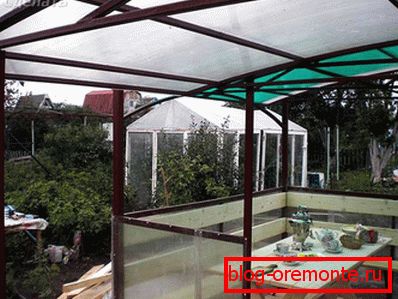

Konečná úprava

V poslední etapě je podlaha vyrobena z desky o rozměrech 70 až 40 mm. Malé mezery jsou potřeba mezi deskou, což dovolí dřevu bobtnat se změnami vlhkosti. Vzhledem k tomu se podlahová deska nedoporučuje pro podlahu v altánku. Pokud jde o strany altánku, pro jeho výzdobu, můžete použít různé možnosti. Například svarovací kování, uzavření zábradlí polykarbonátem apod.

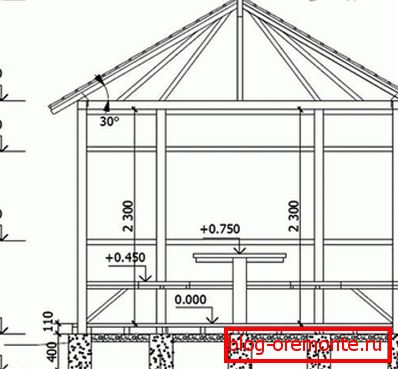

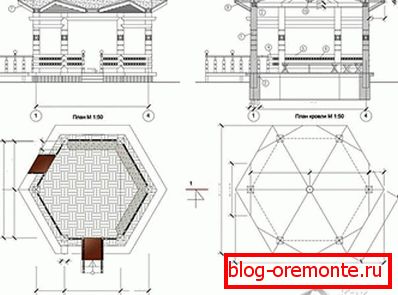

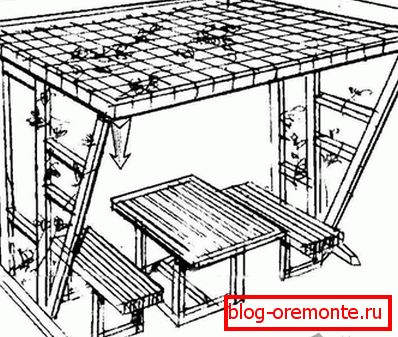

Takže jsme se naučili, jak vyrobit altán z kovu pomocí tvarované trubky. Máte-li vlastní zkušenosti s prováděním takových děl, nechte komentáře na konci tohoto článku. Také výkresy vám pomohou. Začátek od nich můžete navrhnout svůj kovový altán.
