Kamenka na vanu se svými vlastními rukama

Pro všechny koupelny: cihly, panel, rám, z tyčí nebo pěnových bloků, hlavním atributem je sporák. Její teplo zajišťuje teplo v parní místnosti, ohřívá vodu pro procedury. Kachle pro takovou místnost nemají v materiálu žádné omezení, můžete svařovat nebo kupovat železný model, nebo řídit se ruskou tradicí a položit kamna. V tomto článku se budeme zabývat tím, jak postavit saunové kamny pro koupel s vlastními rukama.

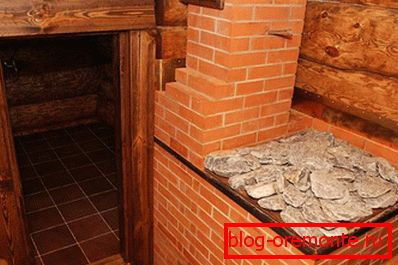

Výhody cihlových kamen



Kamna postavená z cihel má velký uzavřený ohřívač, konstrukce svého jiného materiálu nemohou s ním soupeřit v kvalitě vyráběné páry. Výhody tohoto návrhu jsou:

  • požární bezpečnost;
  • dlouhodobé uchování tepla;
  • schopnost ohřát velkou plochu;
  • snadné ovládání a bez nutnosti nabíjet palivo v pracím procesu;
  • jednotné vytápění místnosti;
  • nedostatek kontaktu mezi kameny a produkty hoření.

Nevýhody kamenné pece zahrnují jeho působivou hmotnost, která vyžaduje položení samostatného základu a potřebu předehřívání lázně.

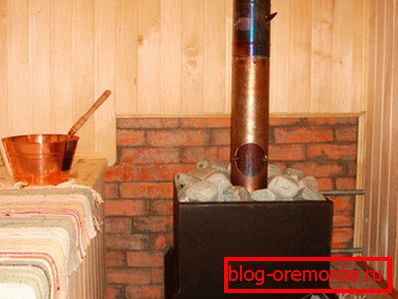

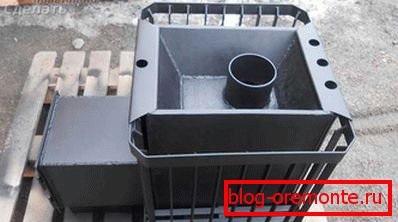

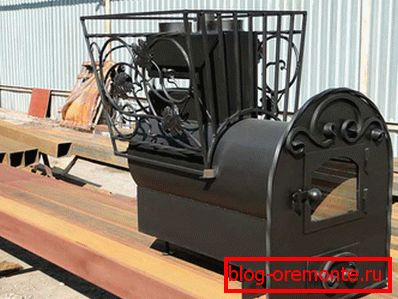

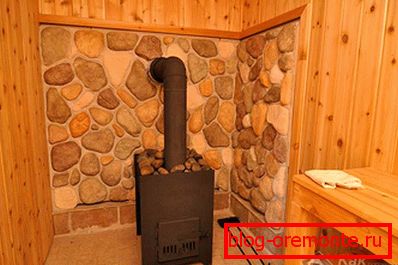

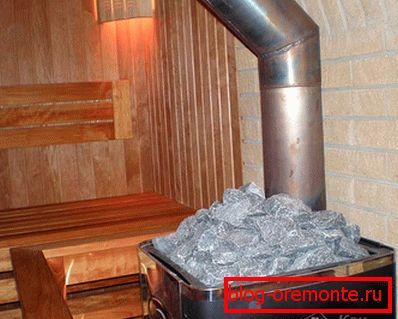

Ohřívače kovů: klady a zápory

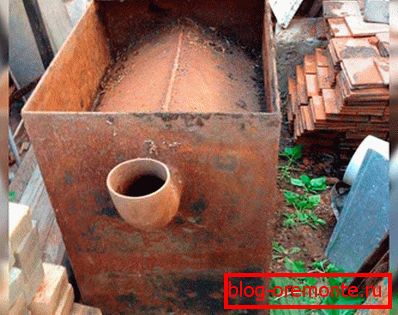

V případě potřeby můžete svařovat ocelovou pec pro vaření. Nad její ohniště je nastavena kapacita pro kameny. Tato možnost je levnější a rychlejší a jednodušší než konstrukce cihel. Litina pro kovové ohřívače kovů nelze použít, praskliny se vyskytují, když se do ní dostane voda Mezi přednosti ocelového topného zařízení:

  • kompaktní velikost;
  • malá hmotnost;
  • rychlé zahřátí

Při výběru způsobu výroby sporáku v sauně se také berou v úvahu nevýhody kamny; rychlé chlazení po zastavení spalování, nerovnoměrné ohřev lázně, nebezpečí požáru.

Cihlová kamna jsou instalována tak, aby vyhřívala všechny místnosti. Jeho přední část s dveřmi pece a asfiskem je poslána do šatny. Místo konstrukce se vybírá při navrhování lázně, protože je třeba vzít v úvahu nezbytnou vzdálenost od stěny k kamni a zajistit pevnou základnu.

Umístění ohřívače

V závislosti na ploše dvoulůžkového pokoje je navržena kamna vhodné velikosti. Pokud je výsledkem ohřívače až 2 m, lze jej instalovat do speciálně vyrobeného výklenku ve stěně. Díky tomu lze zabránit tepelným ztrátám, protože jejich vytápění bude prováděno přímo z parní komory. Ačkoli ve většině případů jsou sporáky navrženy tak, aby jejich topení bylo provedeno z další místnosti.

Ohřívač sporáku pro vanu by měl být instalován tak, aby se teplo z něj šířilo do šatny, pračky a páry. Díky tomu bude možné vytvořit společný komín se třemi oddělenými komínovými kanály pro plynový kotel, krb a kamna.

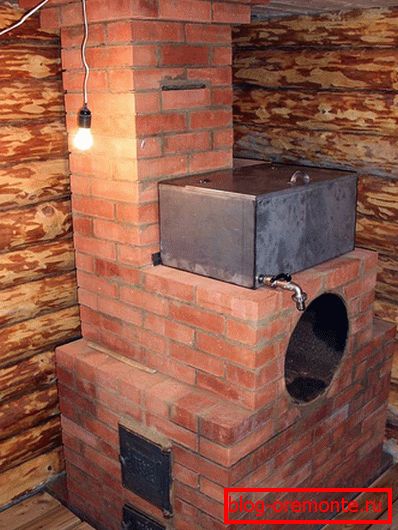

Nádrž na vodu

Bezprostředně před konstrukcí kamny je důležité určit objem zásobníku, ve kterém bude voda ohřívána. Objem nádrže závisí na intenzitě návštěvy parní komory. Výpočet je tedy proveden na základě jednoho litru teplé vody na osobu. Nejlepší je použít otevřený kontejner. Ačkoli se vyskytne odpařování, existuje však řada pozitivních aspektů:

  • Pohodlí při plnění kapacity.
  • Schopnost provádět údržbu nebo opravu interiéru podle potřeby, například k odstranění stupnice, čisté a suché.
  • V zimě úplně odstraňte vodu, chráníte ji před mrazící vodou.

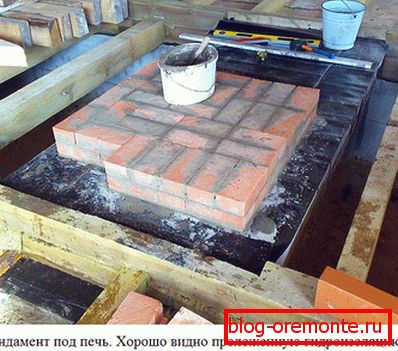

Základ pro cihlovou kamnu

Pokud chcete, aby trouba, kterou jste dělala, sloužila více než rok, měli byste se postarat o to, abyste vytvořili pevný základ. V tomto případě nezapomeňte poznamenat následující nuance:

  1. Základ koupelny a ohřívače by se měl lišit, zejména pokud celková hmotnost pece přesahuje 700 kg. Mezi nimi musí být vzdálenost nejméně 500 mm.
  2. Základ pro ohřívač by měl mít hloubku pod zemem zmrazením v průměru 700 mm. V různých oblastech Ruska je míra zmrazování půdy odlišná.
  3. Ve velikosti musí být základna větší než samotná kamna na každé straně poloviny cihel.

Takže zvážit krok za krokem proces vytváření základů pro sporák:

  • Začněte kopat základovou hloubku hluboko pod úrovní zamrznutí půdy, v průměru 700 mm. Velikost jámy podél obvodu by měla být o 100-150 mm širší. Umožní to bez problémů namontovat bednění a zaplnit výslednou štěrbinu pískem nebo štěrkem.
  • Na dně jámy tvoří pískový polštář. Na výstupu by měla mít tloušťku 150 mm. Nalijte vrstvu písku vodou, abyste ji utěsnili. Jakmile je voda absorbována, písek se usadí, respektive budete muset nalít na požadovanou tloušťku.
  • Když je voda zcela absorbována, vrstva kamenů nebo zlomených cihel se nalije přes písek. Musí to být podtlaková. Výsledné mezery mezi kameny by měly být vyplněny pískem a nalitím vody. Je velmi důležité, aby písek co nejtěsněji vyplnil prostor mezi bojem a kameny. Tloušťka této vrstvy v našem příkladu bude 250 mm.
  • Pokud se písek přestane usazovat, můžete naplnit další vrstvu sutiny. Musí být také dobře utlumen.
  • Nyní je třeba provést bednění desek o tloušťce 40 mm. Vnitřní velikost bednění musí odpovídat velikosti základny. Horní část bednění musí být vyrovnaná. Měl by být bezpečně upevněn v jamce a vložen do něj zesilovací klec. Mezi stěnami bednění a rámu by měla být 50 mm.
  • V dalším kroku betonování. Současně je nutno vyrábět podbíjení kusem ocelovou výztuží nebo dřevěnou tyčí. Horní úroveň tekutého betonu musí být přivedena na okraje bednění. Povrch potěru by měl být plochý. V důsledku toho by bednění mělo mít stejnou úroveň jako ponorná lázeň. Zápustný beton musí být ponechán několik dní, než se nastaví.
  • Když beton získal dostatečnou pevnost, musí být bednění odstraněno. Povrch betonu je pokryt dvěma vrstvami roztaveného dehtu. Poté vyplňte prostor mezi stěnami půdy a betonem - pískem nebo štěrkem. Poté se betonový prostor pokryje plastovým obalem a počkáme 7 dní. Pak můžete pokračovat do zdiva.

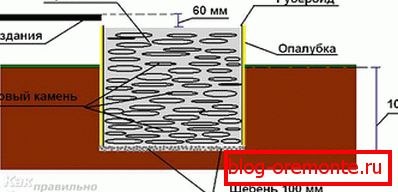

Betonové základy

Známá a další verze výroby základů ohřívače. Postupnost výroby je následující:

  • Také vykopané výkopy s referenční úrovní zmrazování půdy. Jeho velikost by měla být širší po obvodu a v hloubce o 100-150 mm.
  • Pokud se podzemní voda nedostane do jámy a stěny se nerozpadnou, můžete začít položit základ betonu.
  • Ve spodní části tloušťky 150 mm zaspávají sutiny. Mělo by se dobře tlumit. Současně by měla být půda vodorovná.
  • Po dokončení tohoto bednění. Ve vzhledu je to box bez dna. Jeho velikost by měla být v souladu s plánem nadace.
  • Vnitřní stěny bednění jsou pokryty horkým asfaltem nebo střešním pláštěm pro hydroizolaci.
  • Poté ponořte bednění do jámy.
  • Šířte první vrstvu velkých kamenů O do spodní části 15 cm.
  • Výsledné prázdné prostory mezi kameny musí být vyplněny sutinami.
  • Vrchol nalil vrstvu cementové pískové malty. Konzistence roztoku by se měla podobat tlusté kyselé smetaně. Připravuje se takto: Portlandský cement M400 nebo 500 je jeden díl a 3 díly písku. Přidá se voda, dokud konzistence roztoku neodpovídá tlusté kyselé smetaně.

Po těchto krocích můžete postupovat jedním z následujících cest:

  1. Sáňkajte roztokem první řady kamene. Nechte ho na den. Po rozlití druhé řady kamene také s mezerou ve dne. A tak dlouho, dokud se nedostanete na požadovanou úroveň.
  2. Je-li objem základů malý, může se beton nalit do jednoho kroku.

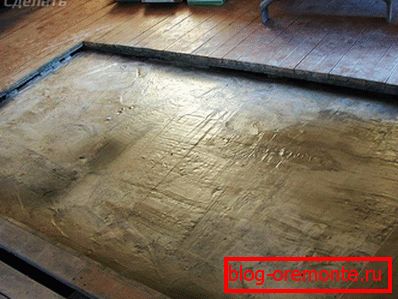

Úroveň základny by neměla dosáhnout úrovně dokončovacího stupně 60-70 mm. Horní vrstva potěru musí být zkontrolována podle úrovně. Poté je povrch vyhlazen a pokryt plastovým obalem. Za týden bude nadace připravena k zednictví.

Rychlost sušení betonu bude záviset na povětrnostních podmínkách. Proto v některých případech musí počkat více než jeden týden.

Podložka na chůdách

Zvažte další možnost výroby podkladu pod ohřívačem. V jeho podkladu je uložena železobetonová deska o tloušťce 150 mm. Jeho spodní vrstva musí být zesílena. Čím větší je plocha nainstalované desky, tím spolehlivější bude celá konstrukce. Ale jak to být, pokud převažující půda je vlhká hlína a hliněná? Takový talíř nebude schopen vyrovnat sílu mrazu, když půda zmrzne. Mimo jiné, i v písečných a suchých půdách je možné pozorovat sezónní pohyb nadace. Abychom se dostali z této situace a zvýšili stabilitu nadace pod deskou, jsou položeny několik hromů, na kterých se později spoléhá deska.

Tyto hromady můžete vytvořit takto:

  • Pomocí zahradní vrtačky O20 cm vyvrtejte válcovou jámu o hloubce 1000 mm.
  • Spodní část jámy je pokryta vrstvou štěrku o tloušťce 150 mm a zasypána.
  • Po tom, vezměte ruberoid a otočte trubku z ní, která bude sloužit jako bednění v jámě. Tato trubice je ponořena do otvoru.
  • Poté nalijte beton do jámy na úroveň montážní desky.
  • Po uplynutí 10 dnů bude možné umístit železobetonovou desku na piloty.

Podklad musí být na horním okraji vodotěsný. Tím se zabrání vniknutí vlhkosti podzemní vody do cihelné konstrukce pece. Za tímto účelem položte 2 vrstvy krycího materiálu s překrytím na nainstalované desce, která je pokryta horkým asfaltem. Současně by měl střešní kryt překročit 50 mm. Druhá vrstva střešního materiálu je položena kolmo na první.

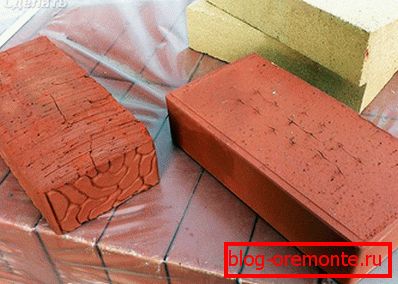

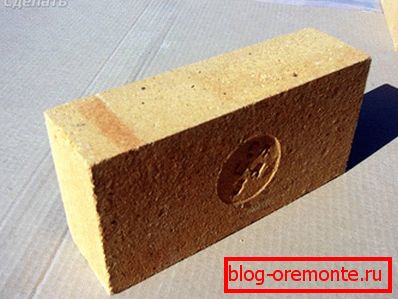

Cihla na pokládku

U murovaných kamen je důležité získat dobře upečenou a kvalitní cihla. Neměl by mít žetony, praskliny. Jeho tvář musí být hladká. Kvalitu cihel lze snadno zkontrolovat. Pokud se během pádu rozpadne na několik velkých kusů, pak je vhodná cihla. Pokud během pádu spadne do mnoha malých kusů, taková šarže není vhodná pro sporák.

Pro zdiva jsou nejlepší možností (keramické žáruvzdorné cihly). V ideálním případě by velikost takových cihel měla být 125 - 250 - 65 mm. Nicméně je extrémně obtížné najít šarže cihel, ve které se rozměry navzájem neliší. Proto výběr cihel jdou opatrně.

Před začátkem pokládání kladli mnozí kamničky na suchý zděný cihlový koberec a zároveň nechali potřebné mezery ve švech. Takže se můžete vyhnout mnoha chybám.

Existuje další typ cihel, který vypálil pouze 3 strany. Jedna strana nehoří. Tato strana je rozložena. Ale taková cihla je vzácná, proto se nejčastěji používají červené keramické cihly.

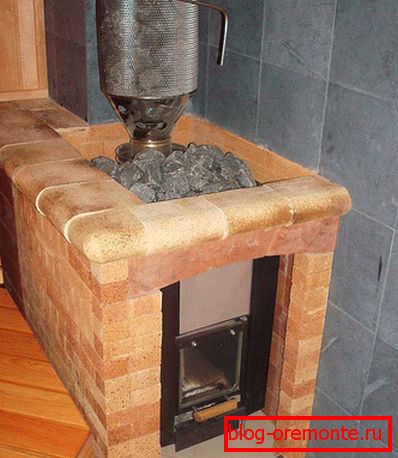

Pokud jde o palivovou zónu, zde se používají šamotové cihly Ш5. Je světle růžová, bílá nebo nažloutlá. Tato cihla odolává vysokým teplotám. Z hlediska rozměrů je to jiné, protože ve většině sporáků není schodiště z šamotu spojeno se základním pokládáním tělesa pece. Kromě toho není potřeba upravovat své pozice na jednu úroveň. Pokud to však situace vyžaduje, pak může být cihla podána do požadované velikosti.

Nedoporučujeme používat šamotové cihly pro pokládku pece samotné. To proto, že šamot nezhromažďuje teplo, rychle ochladí. Jeho hlavní výhodou je, že dokáže odolat vysokým teplotám.

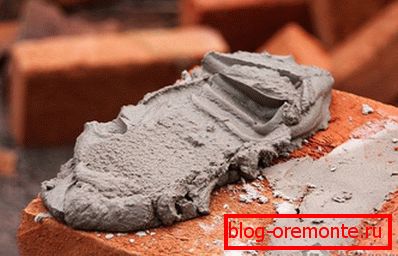

Mzdová malta

Pro cihly z cihel se používá roztok připravený z bílé šamotové žáruvzdorné hlíny. Můžete také zakoupit hotovou směs pro zdiva šamotu. Není možné umístit celou troubu na toto řešení. Proč Při teplotě 700-800 ° C je tento roztok slinutý v monolitu. Ve venkovním zdivu nejsou takové teploty. Proto bude po krátké době prasknout a vylit, což povede ke zničení zdiva.

Pro vnější zdiva se používá roztok křemičitého písku a jílu v poměru 1 (jíl): 5 (písek). Písek by měl mít říční původ nebo kariéru. Řecký písek je poněkud horší, jelikož pískové zrno je kulaté a kulaté a samotné řešení bude mít horší vlastnosti. Proto se dává přednost kariérovému písku. Písek se protíná mřížkou s články o velikosti 2-2,5 mm. Tím zabráníte proniknutí velkých částic do roztoku.

Co se týče hlíny, může být také těženo z lomu z hloubky nejméně dvou metrů. Měli byste zkontrolovat kvalitu hlíny. Chcete-li to provést, namočte 200 g jílů denně ve vodě. Poté hlína přetočte do "kýta" a nechte ji vyschnout pod vrchním oknem ve volné přírodě. Po 2 dnech z výšky 170 cm jej položte na kamennou desku. Pokud se "bun" rozpadne na několik velkých částí, pak je vhodná jíl.

Zvolená hlína musí být namočená ve vodě do pastovitého stavu a broušena sítkem. Za prvé, přes velké buňky a opět přes malé.

Nutný nástroj

Pro pokládku sporáku budete potřebovat takovou sadu nástrojů:

  • malý stěrka;
  • kladivo;
  • čtverec o rozměrech 60 až 40 cm;
  • plumb;
  • úroveň oceli 60-90 cm;
  • Bulharský s řezným kotoučem na kameni;
  • bezpečnostní brýle.

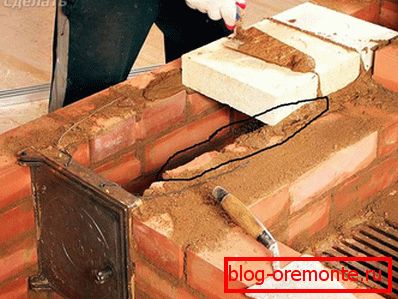

Zednictví

Proces pokládání je velmi náročný a obtížný. Zde je velké množství jemných odstínů a nuancí, pochopení některých pochází pouze ze zkušeností. Proto, aby vám to usnadnilo, je v této sekci několik videozáznamů, které vám krok za krokem vysvětlují, jak rozdělit řádek po řádku.

Zvažte například výrobu otevřeného malého kamny, ohřívače. Velikost takového pece je 102 - 62 cm. Je schopna ohřívat parní místnost s nádrží, zatímco má samostatnou nádrž. Používá zajímavý systém ohřevu vody - otevřený sifon. Takže, v malém úhlu, je trubka svařena do nádrže, která je utěsněna na konci. Měl by být pod otevřeným ohněm v ohništi. Jakmile se voda v potrubí vaří, stoupá do nádrže a na svém místě je studená.

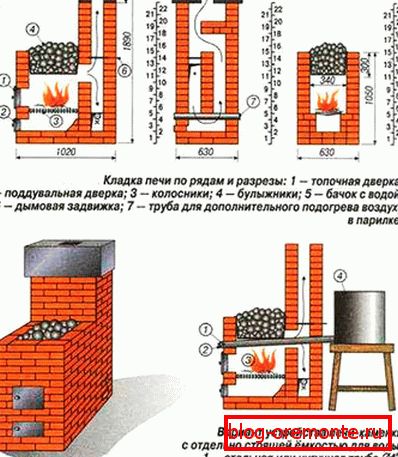

Na následujícím obrázku je příklad kamen s otevřeným kamenem:

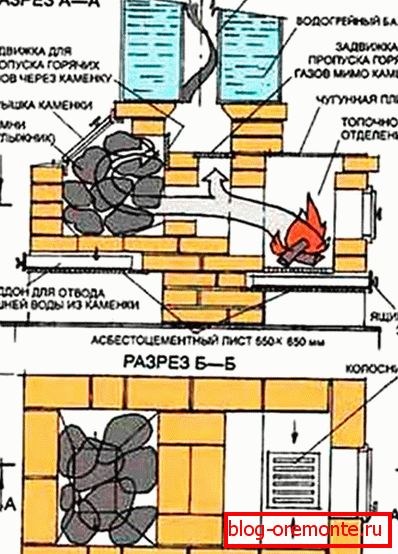

Stejně jako schéma uspořádání otevřeného ohně:

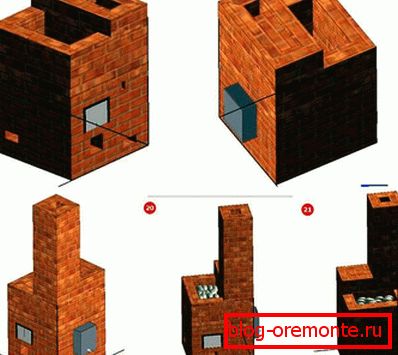

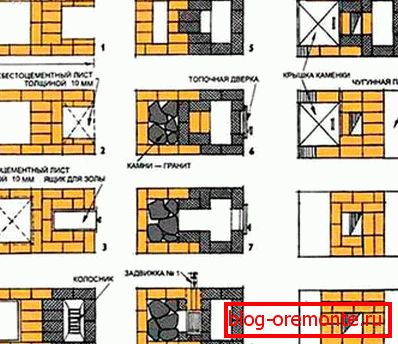

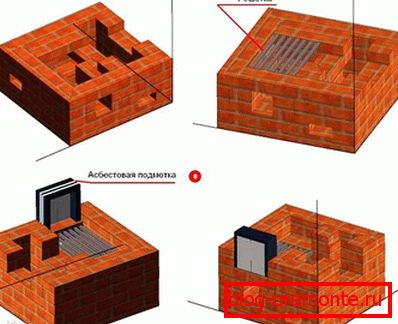

Níže v schématu je pořadí kladení cihel pece:

Pokud chcete vytvořit uzavřenou kamnu, pak mějte na paměti, že je mnohem obtížnější realizovat. Existuje mnoho nuancí, které je třeba vzít v úvahu při jeho pokládce. Je poměrně obtížné popsat celý technologický proces, proto doporučujeme sledovat úvodní video. Zvláštností takové pece je to, že nádrž na kameny je zhotovena ze šamotových cihel:

Video об изготовлении закрытой печи-каменки:

Za zmínku stojí, že na konci pokládky by mělo být sušení 10 dní. Avšak návrhy jsou nepřijatelné. Teprve po uplynutí této doby může být vyrobena první spalovna.

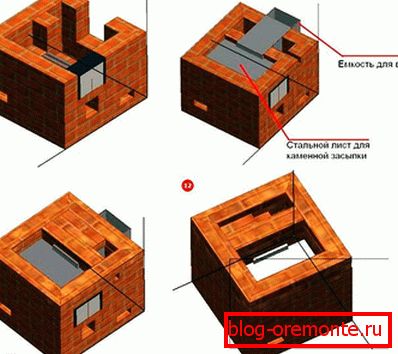

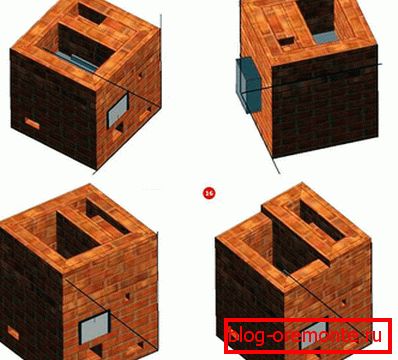

Fotoинструкция порядовки печи-каменки

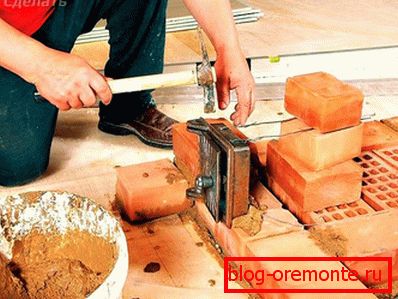

Výstavba pece a asfotopu

Je velmi důležité správně vypočítat rozměry pece. Měla by brát v úvahu různé faktory, které se pohybují od přítomnosti kolektoru až po ohřev vody a končícím typem paliva pro ohřev lázně. Hloubka ohniště je v průměru 800 mm. 250 mm je určeno pro systém horké vody a 550 mm je obvyklá délka dřeva. Výška ohniště dosahuje 350 mm a jeho šířka je 400 mm. S takovými rozměry lze v peci umístit 8 až 10 dřevěných dříví.

Aspot s podnosem a dmychadlem je určen pro sběr produktů spalování paliva. Rovněž zajišťují průtok vzduchu do pece, která protéká roštem uvnitř. Pro regulaci intenzity spalování dřeva je použit ventil nebo podnos pro popel. Pokud je nutné parní místnost rychle zahřát, pak se paleta na chvíli téměř zcela zbaví. Když vypukla dříví, můžete paletu zatlačit.

V tomto videu se můžete seznámit s procesem instalace dvířek ventilátoru pomocí zamykání překrytí:

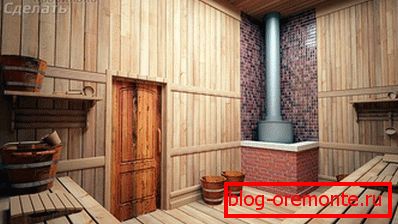

Komín

Ohřívač sporáku se liší od svých protějšků v tom, že přírodní kameny se používají k akumulaci tepla. První segment potrubí prochází přes takové oddělení s kameny. Také komín může procházet uvnitř nádrže vodou a ohřívat ho. Ve všech ostatních ohledech neexistují žádné zvláštní rozdíly v konstrukci komína. Může být sestaven ze sendvičových trubek nebo z keramických bloků. Vyrobený komín nutně izolovaný.

Pokud jde o spodní část komína, je vyrobena z oceli až ke stropu. Při průchodu stropním potrubím je nutné nainstalovat bránu.

Brána je navržena tak, aby zlepšila intenzitu spalování a regulovala tah.

Pokud se používá sendvičová trubka, má dvě stěny, mezi nimiž je tepelně izolační materiál. Mohou být instalovány v oblasti od stropu k houbě na střeše. Čedičové rohože se používají k ohřevu cihelného komína. Jsou obaleny potrubím. Drát se používá k upevnění rohoží. Na komíně je vždy instalován deštník nebo houba. Tím ochráníte komín před jeho spadnutím.

Při uspořádání komína by se mělo rozhodnout, jaký typ bude: vnější nebo vnitřní.

S dalšími jemnostmi uspořádání komína vidíte z videa:

Dokončete

Nejčastěji je kamna ponechána bez dokončení. Červená cihla je umístěna pod spárou a veškeré hrbolky a nepravidelnosti jsou leštěny. Také se provádí zesílení barvy cihel roztokem kyseliny sírové nebo kyseliny chlorovodíkové. Sporáky však mohou být omítnuty nebo dlažba.

Pokud se rozhodnete omítnout, musí se vrstva vyrovnat až na 15 mm. Pro tuto práci můžete použít takové kompozice s proporcemi:

  • hlinka (1) - azbest (0,2) - písek (2);
  • vápno (2) - písek (0,2) - azbest a sádra (2);
  • písek (3) - hlína (1) - cement (1) - azbest (0,2).

Bezprostředně před omítkou se pec ohřívá. Potom je první spojitá vrstva navlhčena a nanesena. Když je první vrstva chycena, použije se další vrstva. Výsledkem je, že povrch stěny by se měl otírat tak, aby stěna byla hladká a vypadala čistě. Na konci můžete provést bělidlo.

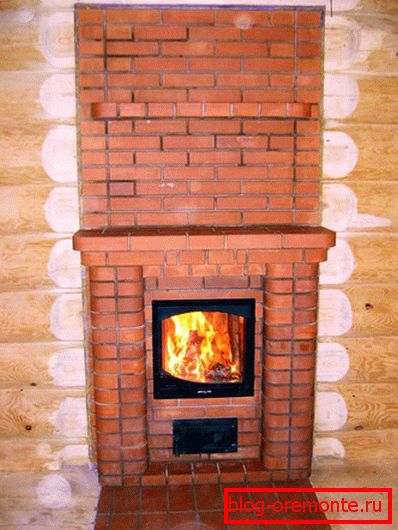

Uvedení do provozu

Než začnete roztavit kamnu, měli byste ji vysušit. Chcete-li to provést, otevřete dvířka, ventilátor a pohledy otevřené po dobu 7 dnů, takže trouba se rychle uschne. Pokud kamna nefoukne po vypálení, pak je trakce dobrá.

Nespěchejte zapalováním kamny. V opačném případě, pokud nedošlo k dostatečnému vysušení, mohou vzniknout praskliny v zdi.

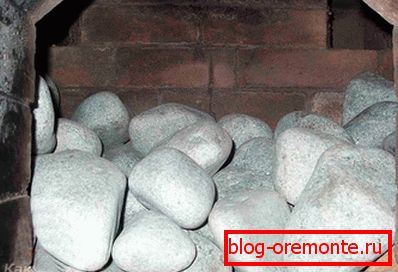

Výběr kamenů

V návaznosti na název kamny se v ní používají speciální kameny, které se podrobí sanitárno-geologickému vyšetření. Pokud jde o konkrétní výběr kamene, můžete vybrat několik možností:

  • Талькохлорит.
  • Jadeit.
  • Gabbro-Diabate.
  • Crimsonový křemenec.
  • Porfyrit

U lázní je nejlepším řešením mořské kameny. Toto stanovisko je však nepřiměřené. Jak ukazuje praxe, řezný kámen odolává vysokým teplotám mnohem lépe. Mořský kámen je velmi rychle zničen, protože nemá dostatečnou sílu.

Ale kromě druhu kamene byste měli zvolit správnou velikost a tvar. Může se jednat například o střední kameny s hladkou strukturou. Nezapomeňte, že by měly být k dispozici dostatečné množství kamene, protože to ovlivňuje kvalitu vytápění a páry.

Takže, rozhodnout, který kámen je nejlépe používán pro sporák, pamatujte nejen praktičnost, ale také krásu místnosti. Krásně tvarované kameny budou skutečnou výzdobou ruské lázně.

Četli jsme v tomto článku nejběžnější typ pece, která se používá pro uspořádání ruské lázně. Jak můžete vidět, proces její výstavby je poměrně komplikovaný a zodpovědný. Proto nepokoušejte začít pracovat. Pečlivě si přečtěte všechny doporučení v tomto článku, diagramy, fotografie a video.

Video

V poskytnutém videu se můžete dozvědět, jak vyrobit sporák s vodním bojlerem:

A v tomto videu se můžete seznámit s výrobou pece 3 - 3,5 m:

Pokud chcete dělat práci sami, pak budete mít zájem také sledovat toto video:
