Jak vytvořit systém vazníků 2

Během výstavby střechy domu je považován za nejdůležitější a nejtěžší krok instalace vazného systému. Údržba střechy je spojena s konstantními a periodickými zatíženími ve formě sněhu nebo poryvy větru.

Chcete-li zjistit, jak vytvořit systém vazníků se svými vlastními rukama, musíte se rozhodnout o jeho součástech. Rámce krokví se používá pro jakýkoli druh střechy, liší se při složitosti během instalace. Střešní stěny a štíty jsou považovány za jednoduché konstrukce. Střešní nebo kyčelní střechy poskytují spolehlivou střechu, ale je obtížné vypočítat a instalovat krokve.

При выборе размера материала для каркаса приходится учитывать множество факторов. Průřez и несущего основания должны выдерживать вес кровли, климатические нагрузки, массу установленных на крыше приборов (если таковые будут установлены).

Hlavní prvky

Pro kostru střechy štítu jsou nezbytné následující prvky:

1. Mauerlat je dřevo o významné velikosti 150 × 150 mm nebo 200 × 200 mm, které je položeno a upevněno podél obvodu zdí. Spojuje střešní systém a strukturu budovy s obecnou strukturou a rozděluje zatížení působící na stěny.
2. Hřeben je nejvyšším bodem střechy, ve kterém jsou nožky krokve spojeny. Podélný nosník pomáhá udržovat konstrukci, zajišťuje stabilitu při zatížení větrem.
3. Koberce - jsou vyrobeny z desek s průřezem 70 - 150 mm, mají celou zátěž. Z desek jsou příčné nosníky, které jsou namontovány v krocích nejméně 60 cm.
4. Lezhine - tyč, která je paralelní s výstřelem. Jeho rozměry se rovnají výkonovému štítku. Půst je podpora pro stojany a další prvky.
5. Utahování - příčník desek spojujících krok nohy.
6. Stojky - tyče, instalované svisle, jsou instalovány pro podporu nosníku hřebene.
7. Převisy - části krokve, vyčnívající do zdi v zahraničí. Umožňují vám odklonit srážky z domu.
8. Vzpěry - slouží k posílení krokví, umožňují vytvářet trvanlivé struktury.
9. Cratedry vyžadované pro vázání krokví a pokládání střešního materiálu.
10. Filly - pokud délka krokve nestačí na převis, vyplňte další desky "filly".

Odrůdy střešních systémů

U rámu zařízení střešní krytina používá několik typů střešních systémů.

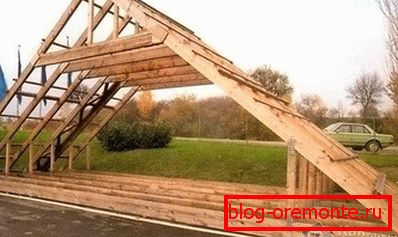

Boční - výběr tohoto návrhu znamená přítomnost podpěry ve formě stěny ve středu budovy. Získávají tři body podpory a jsou vystaveny ohýbání. Horní část nohové lišty spočívá na nosníku a dolní část na desce. Tento systém umožňuje používat tenčí řezivo, snižovat náklady a provádět konstrukci menší hmotnosti.

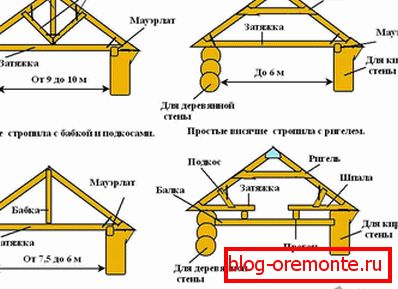

Závěsné nohy navazují pouze na stěnách, takže jsou pod velkým zatížením. Pro dosažení pevnosti připojte utažením. Takové krokve se obvykle shromažďují v dolní části a slouží přímo k instalaci.

Komplexní střešní formy vyžadují nestandardní řešení, u kterých se používají kombinace závěsných a nástěnných nosníků.

Při instalaci čtyřstranné střechy je hlavním rámem diagonální krokve, které spojují hřebenový nosník a rohy budovy. Jsou podporovány žebříky - krátké rampy, které společně s běžnými bočními krokvemi tvoří základ svahu střechy.

Příprava materiálu

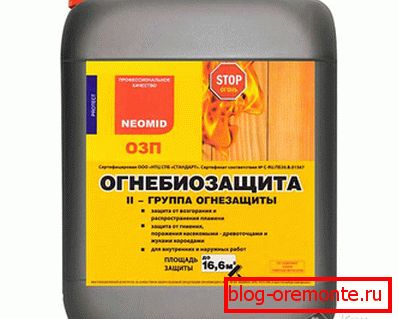

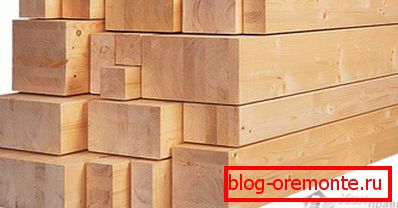

Životnost příhradové konstrukce závisí na kvalitě řeziva a jeho zpracování. U konstrukčních prvků je nutné vybrat suché dřevo s úrovní vlhkosti pod 22%. Mělo by být hladké a bez uzlů. Před instalací jsou všechny díly ošetřeny dvěma antiseptickými vrstvami a prostředky, které zabraňují spálení. Při zpracování stojí za použití štětce, nikoliv však sprej, pak je kompozice lépe absorbována. Při výběru řeziva je preferováno jehličnaté dřevo.

Mount

Trvanlivost konstrukce zajistí správnou montáž střešního systému pomocí vlastních rukou. Pro připojení krokví používejte různé typy upevnění: konzoly, hřebíky, tvarované ocelové díly - úhelníky a platina, které jsou upevněny šrouby.

Průřez

Rozměry dřeva používaného pro krokve jsou ovlivněny:

• velikost rozpětí;
• stálé zatížení střechy;
• dopad klimatických podmínek;
• úhel sklonu a rozteč montážních nohou.

Trvalé zatížení se počítá z celkové hmotnosti střešního materiálu, izolace a hydroizolace. Se vzrůstající vzdáleností mezi krokvemi je nutný větší materiál. Koeficient zatížení větru a sněhu je nutně stanoven při výpočtu průřezu. Společná velikost krokví je 50 - 150 mm a 60 - 200 mm.

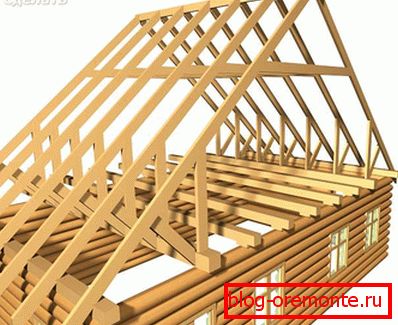

Délka sloupku

Základem symetrické štítové střechy je rovnoramenný trojúhelník. Pokud znáte výšku hřebene, můžete vypočítat délku krokve podle Pythagorovy věty. V tomto případě je to hypotenuse a polovina šířky paní a výška střechy jsou nohy.

Instalace krokví

Prvním krokem při instalaci vazného systému pro jakoukoli střechu je instalace a montáž Mauerlatu. Pod ním musí být provedena hydroizolace ve formě střešního materiálu. Tato lišta vyžaduje vrtání otvorů podél délky, do které jsou zasunuty čepy zděděné ve zdivu a utaženy maticí.

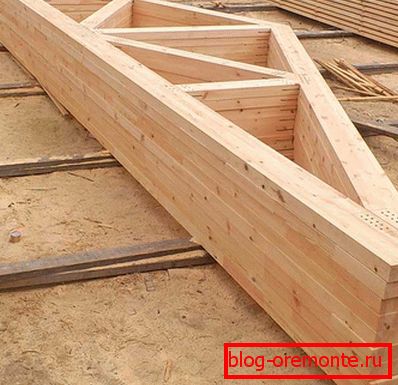

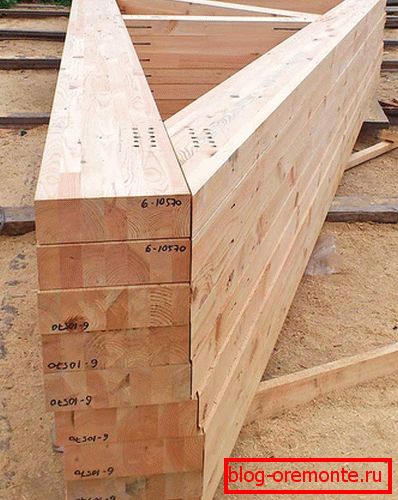

Po vytvoření základny pro rám vytvoří šablonu, podle níž jsou všechny nožky nožů pro závěsný systém sestaveny na zemi. Chcete-li vytvořit vzorek, vezměte dvě tenké desky stejné délky a utěsněte konce hřebíkem. Tento obrobek je nastaven na šířku nosníku a výsledný úhel je fixován kusy desky.

Pro označení montážních přípravků v horních a spodních krokvech se používá druhá šablona. Jejím základem je překližka. Když shromažďujete nohy, musíte striktně sledovat vzorek, abyste nemuseli strukturu opakovat. Horní část krokve je spojena s dřevěnou nebo kovovou deskou.

Pokud mají smontované vazníky značnou váhu, budete muset použít zařízení nebo zařízení pro zvedání.

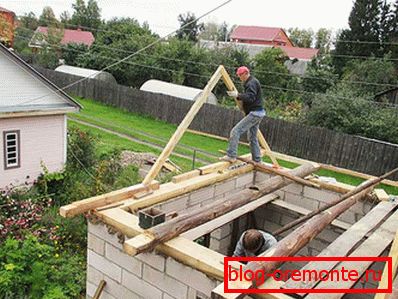

První pár krokví je instalován na opačných štítcích. Opravuje se dočasnými vzpěrami a vykazuje úroveň. Mezi nohy je nakreslena šňůra jako vodítko pro instalaci zbývajících vazníků. Návrh je spojen šrouby, vzpěry a podpěry.

Při malém rozpětí nejsou krokve upevněny hřebenovým hřebenem. Střecha o šířce více než pět metrů vyžaduje zpevnění konstrukce pomocí hřebenového nosníku. Toto dřevo je připevněno jak pod krokvemi, tak nad nimi. Připojení se provádí s výbojkami a deskami. Při velké délce krokví jsou instalovány podpěrné sloupky, aby se zabránilo prohnutí.

Dokončením instalace vazného systému budou montážní bedny.

Chcete-li vědět, jak správně provádět strukturu vazníků, můžete sledovat video o fázích práce.
