Jak vytvořit rozvržení základů
Struktury jakékoli stupnice by měly být založeny na pevném a spolehlivém základě. Trvanlivost domu závisí na spolehlivosti a kvalitě základny. Abyste se nesetkali s nejčastějšími chybami, musíte vědět, jak správně označit základy budoucí budovy.

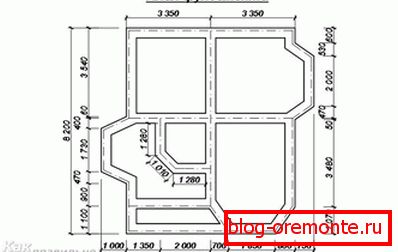

Projektové dokumenty
Zahájení práce na uspořádání nadace, je třeba vyřešit problém s projektovou dokumentací.
Po provedení značení základny si můžete být jisti, že:
- nebudete mít potíže při stavbě zdí;
- nákup stavebních materiálů bude stát mnohem méně;
- protože stavba domu bude prováděna podle projektu, nebudete čelit nepříjemným překvapením.
Při přípravě projektových dokumentů je důležitým faktorem nejen struktura stavebních materiálů, ale i parametry. Za předpokladu nejmenší nepřesnosti při konstrukci označení nadace bude stavba opěrné konstrukce proti projektu.
Předběžné události:
- Než začnete rozkládat nadaci, je nutné určit umístění budoucí budovy výběrem ploché plošiny.
- Potom rozhodněte o druhu nadace a jejích rozměrech. Výběr by měl záviset na klimatických podmínkách a hmotnosti budoucího domu.
- Po dokončení prvních dvou kroků můžete začít označovat první stěnu a bez ohledu na to, co bude: zadní, boční nebo přední.
Označení základu krok za krokem

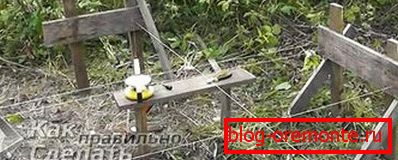

V místech zamýšlených úhlů jsou klíny zavěšeny a následně mezi nimi napnutá šňůra. Výsledný obdélník bude směrem k budoucím stěnám.
Při výrobě značek pod základovou lištou je nutné vytvořit odstup od délky stěn na 1 metr.
Pokládka základů umožňuje vykopávat určité množství půdy. Proto při instalaci sázek podle přesných rozměrů při kopání dojde k pádu a všechny značky se zaměňují.
Při označování sloupcovitého základu se nevyžaduje další zásoba, proto je obtížnější instalovat.
Značení
Roztažením prvního kabelu a vyznačením umístění první stěny získáte referenční bod. Dále určete místo, kde bude umístěn roh nadace. Po určení tohoto bodu označte jej kolíkem a změřte délku budoucí stěny. Na konci toho získáte druhý roh základny.
Kvalita položené základny bude záviset na spolehlivosti budoucí struktury.

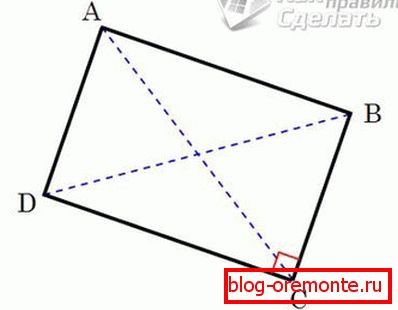

Podobný postup se opakuje u druhé stěny umístěné kolmo. K tomu jsou na prvním kabelu označeny tři, které musí být umístěny daleko od sebe, aby se dosáhlo správného úhlu.
To znamená, že pokud se jednotka rovná jednomu metru, je nutné instalovat kolíky každé tři metry.
Měříte-li čtyři metry od místa připojení kordů a kladiva v kolíku, při měření vzdálenosti mezi sázkami byste měli dostat hodnotu rovnající se pěti metrům (vzdálenost je měřena pomocí pásku s partnerem).
Pokračujte stejným způsobem: Označte tři metry od průsečíku na prvním kabelu a čtyři na druhém. Znovu zabít vzdálenost mezi těmito dvěma póly. Tato měření se provádějí tak, aby se dosáhlo hodnoty pěti metrů.
Pouze v tomto případě lze uplatnit správně provedené značení základny a jeho kolmé uspořádání.
Po změření délky druhé stěny je rovněž zaklapnut kolík, čímž se vytvoří třetí úhel. Poté bude nutné určit pouze umístění posledního, čtvrtého rohu, s nímž by nemělo být obtížné ani pro začátečníky. Bude na křižovatce třetí a čtvrté šňůry.
Pokud jste po prvním pokusu dosáhli požadovaného výsledku, neměli byste zoufalství. Všechny závady lze snadno opravit. Když je vzdálenost od kabelu k kabelu menší než požadovaná hodnota (5 metrů), zkontrolujte přesnost úhlu, měla by být přesně 90 stupňů. Chcete-li dosáhnout požadovaného úhlu, posuňte jeden konec druhého kroužku do požadovaného směru, dokud nebude dosažen požadovaný výsledek.
Výše uvedená metoda je vhodná pro značení vnějších podkladů. Chcete-li označit na vnitřním obvodu, musíte jednat jinak. Při výběru typu základové desky je docela snadné se dostat s označením vnější základy.
Pokud jde o výrobu základního páskového typu, pak jsou vyžadovány pečlivé výpočty a vnitřní obvod, s přihlédnutím k šířce základové pásky.
To vše se týká hlavních bodů výpočtu a výroby základových značení. Tyto práce vyžadují maximální péči a přesnost, jinak není spolehlivost budovy mimo otázku.
Video
Vlastnosti značkování při stavbě nadace budou diskutovány v následujícím videu:
