Jak vyrobit posuvnou bránu

V životě každého člověka, který má chalupu nebo venkovský dům, který je v jeho držení, se stalo tradičním vytvářením všech struktur na vlastní pěst, zvláště pokud si na tuto záležitost ušetříte hodně. Neexistují žádné výjimky a vstupní brány. S dostatečnými zkušenostmi s kovovými výrobky, dovednostmi s využitím speciálního vybavení a pochopením principů fungování můžete snadno zjistit, jak vytvořit posuvné brány s vlastními rukama.

Technické specifikace

Pro zlepšení budov získává rostoucí popularita použití posuvných (posuvných) vrstev. Podle principu fungování je pojmenovaná konstrukce zastoupena dvěma typy: ruční a automatické.

Není pochyb o tom, že rozhodující výhodou těchto výrobků je vynikající estetický vzhled. Kromě toho vypadají velkolepé a moderní, a dokonale se vyrovnávají s úkolem zachránit prostor dvorku spiknutí, který je ve většině případů na chuť majitelů malých rozměrů půdy. Vymezující výhody posuvných bran jsou:

• vysoká úroveň bezpečnosti (je těžší otevřít takovou bránu třetí osobě než křídlové dveře);
• významné ukazatele pevnosti, tuhosti a únosnosti;
• malý otevírací prostor;
• žádné omezení výšky;
• úspora času v zimě pro odklízení sněhu;
• odolnost proti plachtění.

Při zvažování konkrétního typu brány byste však neměli zapomenout na své nedostatky. Posuvný typ je doprovázen následujícími nevýhodami:

• předražené;
• speciální nadace;
• těžkopádná a těžká hmotnost konstrukce ve srovnání s typem výkyvu.

Při výběru typu brány byste neměli spěchat, abyste se rozhodli před konzultací s odborníkem v případě záměny. Ve většině případů lze obtížně obcházet omezení používání na základě zkušeností a nestandardních řešení.

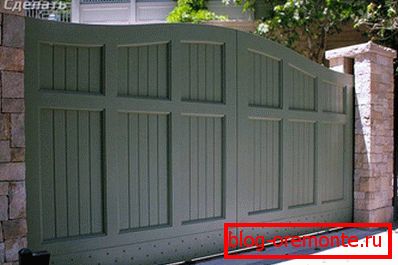

Možnosti výroby

Proces posuvu posuvné brány probíhá podél plotu. V uzavřené poloze plátno zcela zablokuje vstup bez mezer a trhlin. Složení struktury je prezentováno v následujících typech:

• jednoduché dveře - s podporou jako další základ, křídlo je přemístěno na jednu ze stran podél kanálu, zatímco horní pas není nutný - ideální pro plátno o výšce nejvýše 2 m;

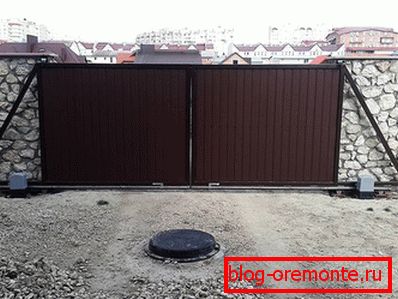

• bicuspid - spoléhající se na dvě připravená místa, dvě dveře brány se současně pohybují od sebe v opačných směrech, vyžaduje horní válečkový nosník - skvělý způsob rovnoměrného rozložení zatížení pro těžké konstrukce o výšce nad 2 m

Tváří ventily mohou být vyrobeny z jakéhokoliv materiálu v závislosti na chuti, preferencích a finančních schopnostech hostitele. Nicméně nejčastěji používaná surovina je profilována.

Příprava

K tomu, abyste posuvnou bránu vytvořili sami, bude nutné připravit potřebné nástroje, materiály a vytvořit přibližný náčrt budoucí stavby.

Potřebné nástroje a spotřební materiál:

• svařovací stroj;
• svorky;
• kanálový paprsek o šířce 16 až 20 cm;
• armatury o průměru 10 až 14 mm;
• Bulharština

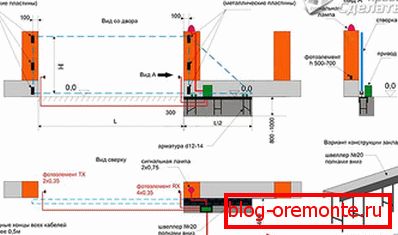

Před provedením stavby brány bude nutné zjistit velikost a vytvořit přesné výkresy. Velikost brány a výběr potřebného příslušenství závisí na rozměrech budoucí konstrukce. Šířka vstupního otvoru by měla poskytnout volný přístup k vozidlům. Tam jsou často případy, kdy je nutné instalovat pět metrů brány (po šířce) pro vstup osobních automobilů, protože úzké uličky letních vesnic nejsou vždy schopny zajistit optimální otáčení auta.

Abyste správně vypočítali požadovanou šířku brány, je vhodné předběžně označit zamýšlený příjezd kolíčky a pokusit se je projet do dvora. V závislosti na přijatém čísle se také vypočítá požadovaná vzdálenost pro návrat zpět. V případě posuvné brány by poslední indikátor měl být dvakrát větší než vstupní otvor (alespoň jeden metr na každou stranu).

Instalace brány

Po dokončení přípravných postupů pokračujeme k instalaci podpěrných pilířů. Jako základ pro tyto konstrukční prvky můžete zvolit všechny dostupné materiály, od dřevěných trámů až po pokládku cihel. Hlavní podmínkou je, že podpěra by měla být v zemi v hloubce nejméně 1,2 m. V opačném případě může váha vztyčené brány zlomit svislou rovinu, zejména během sezónních plavidel země, což povede k deformaci brány a rychlému selhání komponent.

Vykopávame dva jámy s požadovanými hloubkovými hodnotami a instalujeme podpěry na úrovni stavby, po které jsme beton

Doba úplného ztuhnutí betonu je v suchém počasí nejméně 7 dní.

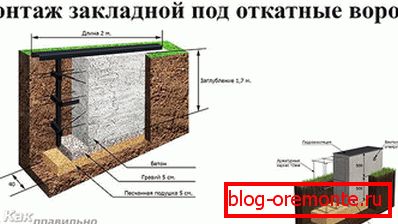

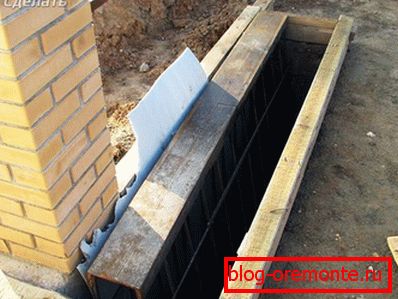

Základna pro posuvné brány

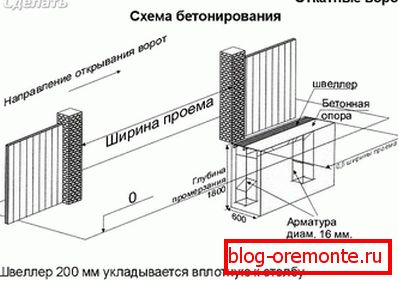

Primární událostí je svařování měřicích tyčí výztuže na kanálové liště. Dále vykopáváme otvor o šířce 40-50 cm, hloubku nejméně 1,2 ma délku rovnající se délce brány. Poté nainstalujeme dva kanálové nosníky "nohy" dolů, znovu zkontrolujeme hladinu a výrobky z betonu.

Kanál by měl být umístěn na stejné úrovni jako asfalt. Vzhledem k tomu, že kanál se svařenými zesílenými rameny s hloubkou výkopu 1,2 m se nemusí shodovat s horním okrajem půdy, bude užitečné položit na dno výkopu drobný zlom, například 5 × 20.

Pokud se vše dělá správně, konečný výsledek by měl tvořit plochou kovovou plošinu, kterou budeme později vybavit zatahovatelnými vozíky.

Stejně jako při držení podkladu pro podpěry stojí za to nechat základnu alespoň 1 týden.

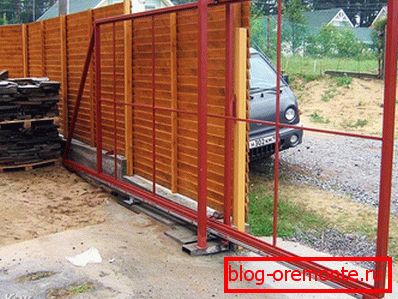

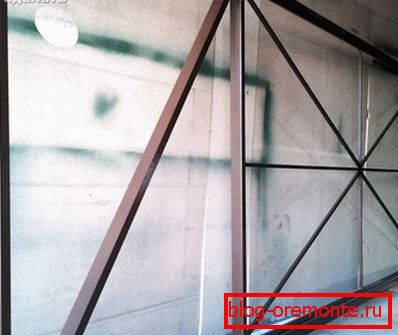

Konstrukce rámu

Zatímco sušení dokončených betonových základů nastane, pokračujte ve výrobě rámů. Chcete-li to provést, budete muset sestavit dva stejné rámečky. Nejvíce používaným a snadno instalovatelným materiálem je profilovaná trubka o průměru 60 - 40 nebo 50 - 50 mm. Když jsme definovali rozměry, řezáme požadované množství profilu, čistíme a odmašťujeme povrchy prvků.

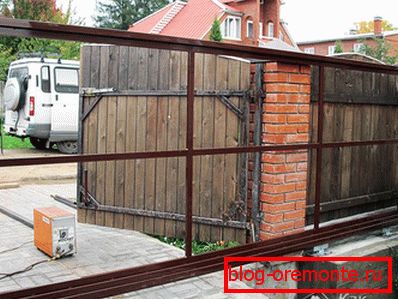

Po ukončení popsaných postupů pokračujeme k svařování. Na základě připravených výkresů spojujeme všechny připravené segmenty trubek navzájem a tvoříme vnější rám.

Během práce je nutné nejdříve připravit materiál pro jednu z bran, vytvořit plnohodnotný rám a následně jej použít jako šablonu pro druhou polovinu. Kromě toho při práci s kovovými výrobky nezapomeňte na povinné používání speciální ochrany očí a ochrany kůže.

Ve výsledné konstrukci namontujeme vnitřní rám, který nejen zajišťuje potřebnou tuhost brány, ale také se stává základem pro upevnění obkladových materiálů. K tomu je vhodné použít stejné profilové trubky, avšak o rozměrech od 20 × 20 do 20 × 40 mm, které by měly být umístěny bodově k hlavnímu rámu. Potom spojíme vodítka s dolním nosníkem každého rámu. Dále čistíme pomocí úhlové brusky nebo brusky oblasti svařování a vyčistíme znovu vyčištěná místa.

Všechna svařovací práce musí být provedena střídavě, jinak výsledný rám může způsobit přehřátí.

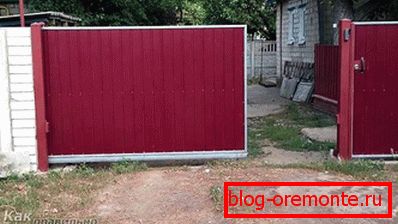

Kryt rámu

Ujistěte se, že připravené rámy jsou suché, pokračujte v instalaci obložení brány. Nejčastěji používaným materiálem pro tyto účely je profesionální podlaha. Desky jsou upevněny šroubováním kovových šroubů se speciálním vrtákem nebo instalací nýtů.

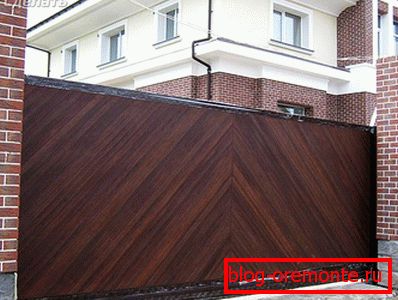

Závěrečné události

Na každém kanálu nastavíme válečky pro každou posuvnou bránu a zatlačte je co nejdále v opačných směrech. Dále jim položíme vodítka a vystavíme na úrovni stavby. Po svařování nasměrujeme kladky k vřetenu kanálu.

Ujistěte se, že nejsou žádné nerovnováhy, nainstalujte horní zadržovací a koncové válečky. Kontrolujeme práci výsledné brány a instalujeme malý hardware.

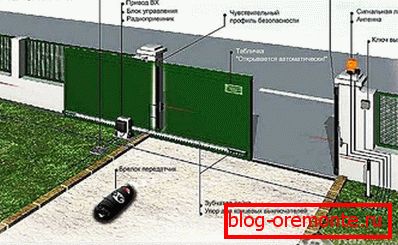

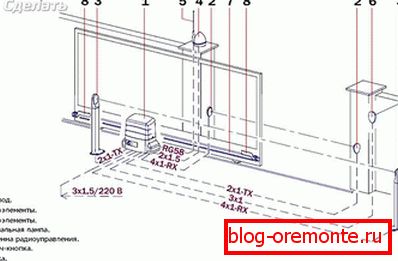

Pokud hodláte instalovat automatizaci na postavenou konstrukci, pak po zakoupení kitu pečlivě přečtěte přiložené pokyny. Přesné sledování technické dokumentace bez námahy umožní vybavit bránu požadovaným vybavením.

Není namontováno horní pojistka nebo kanál na nosných pilířích a všechny výše popsané operace se opakují se spodními spojovacími prvky. Nejlépe je třeba upevnit lapače přímo na dveřní listy tak, aby při zavírání dveří zablokovaly, odstranily poškození a vytvořily jednotnou konstrukci.

Vytváření vlastního designu na chatě nebo chatě výrazně snižuje množství odpadu při konstrukci vstupního prvku. Proces instalace je jednoduchý, ale vyžaduje přísné dodržování poskytnutých pokynů, vykreslení náčrtu a přesné ovládání vertikality a horizontality jednotlivých komponent. Potřebujete-li sestavit a vypočítat požadované množství materiálu, požádejte o radu a ověřte správnost kroků, které podnikli odborníci, abyste se ujistili, že váš výpočet.

Video

Praktické tipy, jak vytvořit posuvnou bránu bez pomoci:

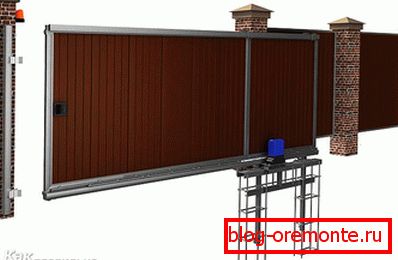

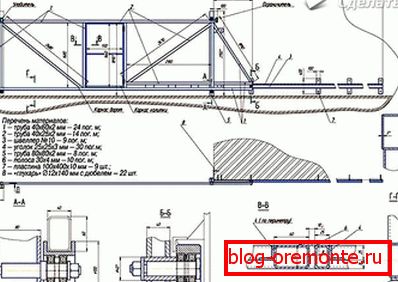

Schémata a výkresy

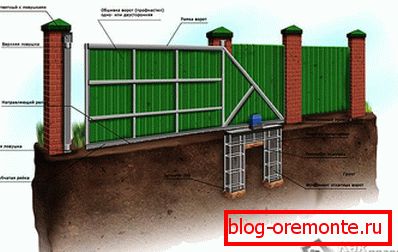

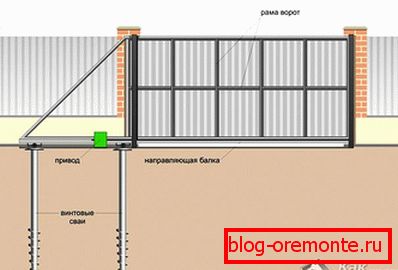

Navrhované schémata vám pomohou pochopit konstrukční vlastnosti posuvných bran:
