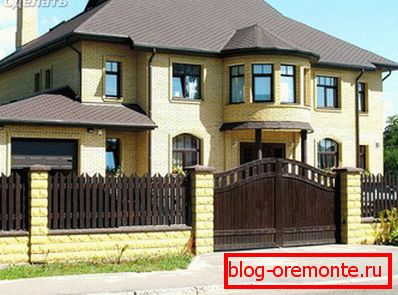

Jak vyrobit křídlové brány

Každý pozemek je vybaven ochrannými konstrukcemi jako plot a brána. Dnes existuje široká škála technologií a materiálů, které vám umožňují vytvářet takové vzory speciálně. Například, když mluvíme za branou, existuje poměrně málo jejich typů, a to posuvné, posuvné, automatické, zavěšené. V tomto článku vám řekneme, jak vyrobit křídlové brány vlastním rukama, zvážit příklad výroby kovových a automatických vrstev, vysvětlovat fotografie, diagramy a kresby.

Návrhové prvky

Bez ohledu na zvolenou konstrukci si vyhrazujete právo zvolit si způsob jejich otevření - uvnitř dvora nebo venku. Vytvoření křídlové brány není problém. Klasická forma křídlových bran má řadu charakteristických rysů:

• Funkčnost
• Pohodlí v provozu.
• Kompaktnost.
• Nedostatek nosníků a řídící válečky.
• Žádné omezení velikosti.
• Schopnost používat různé materiály pro výrobu.
• Možnost použití všech druhů dílů pro dekoraci.

Typy kovových konstrukcí

Než začnete vyrábět bránu, je důležité určit jejich design. Volba závisí na frekvenci jejich provozu. Několik druhů bran může být vyrobeno z kovu, zvážili jsme každý z nich samostatně.

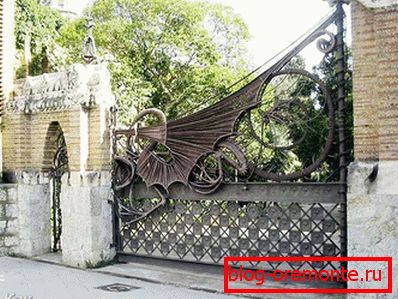

Jeden list

Tento typ designu není tak populární. Představují jedno spojité plátno. Aby mohly dobře fungovat, sloup podpory by měl být bezpečně posílen a bude zapotřebí spousty peněz. Pokud je taková brána instalována v garáži, je nutné vytvořit silný kovový rám a opevněné závěsy. Navíc je nevýhodou, že je nutné uspořádat dostatek prostoru pro otevírání jednokřídlých houpaček.

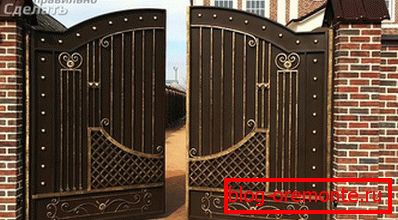

Mlýny

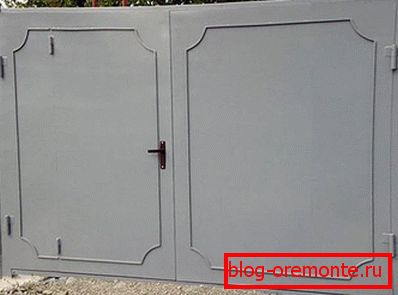

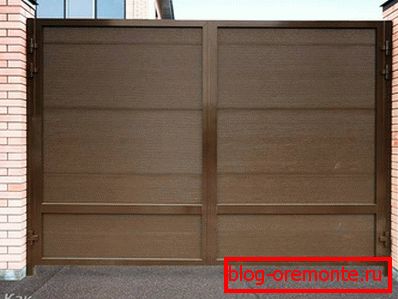

Nejběžnější a nejvhodnější typ křídlových bran. Bez jakékoli námahy se dají dělat doma. Navíc jejich design zahrnuje dvě identické plátna. Rám je tudíž vyroben ze dvou rámů, opláštěných plošným materiálem. Na rozdíl od předchozího návrhu bude otevírání vyžadovat méně volného místa.

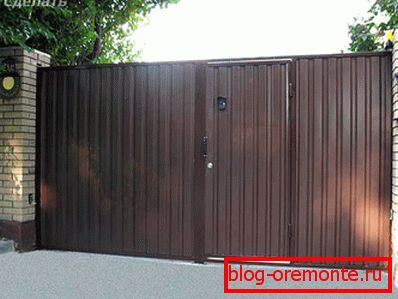

Mlýny с калиткой

Pro každodenní použití jsou tyto brány velmi výhodné. Navíc jsou vyrobeny na stejném principu jako běžná dvojitá brána. Jediným rozdílem je, že na správném místě na jednom z ventilů upevněte další nosník a opěru pro montáž brány. Pokud je brána takového plánu namontována na garáži, použije se drážkový typ brány. V takovém případě je v jednom z vrstev odříznut díra a jsou instalovány dveře.

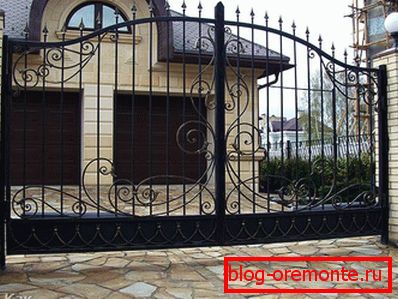

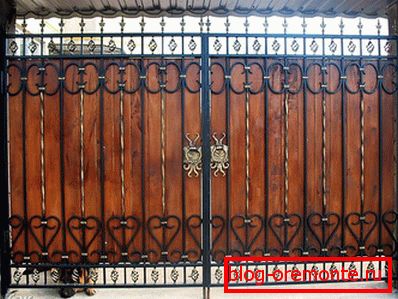

Kované otočné vrata jsou vyrobeny více pro estetický efekt. Pokud je návrh vytvořen ve formě uzavřených prvků, použije se dekorativní kování, ale často se používá otevřený typ brány.

Pokud jde o garáž, pro jejich konstrukci se používá především uzavřený typ brány se samostatnými prvky kování.

Bez ohledu na typ konstrukce mohou být garážová vrata izolována. Díky tomu bude udržováno teplo v garáži. A vaše auto, aniž by bylo vystaveno korozi kvůli náhlým teplotním výkyvům.

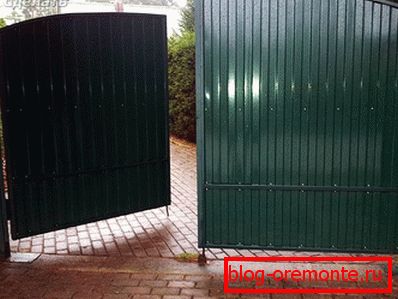

Výroba kovových bran

Tím, že se budete řídit níže uvedenými pokyny, budete moci vytvořit své vlastní kovové křídlové brány. Proto je důležité důsledně dodržovat schéma zvolené konstrukce. Pokud je pro vás obtížné navrhnout vlastní kresbu křídlových vrstev, pak na konci článku najdete mnoho schémat, které lze vzít za základ. Základem brány bude kovový rám, který je namontován ve vstupním otvoru. Pokud se rozhodnete vytvořit bránu ve svém dvoře, pak můžete okamžitě postavit bránu s vestavěnou brankou. Ale pro to budete muset nainstalovat silné pilíře, které vydrží hmotnost přídavného krbu. Je také nutné instalovat podpěry, pro které budete potřebovat:

• строительный уровень и měřítko;
• kovová trubka 3 ks. O 100 mm;
• lopata;
• obložení cihel (v případě, že podpěry budou uzavřeny);
• cement, písek, drcený kámen a vodu;
• instalatérství.

Instalace podpěr

Práce na výrobě nosičů:

1. Změřte vstupní mezery mezi okraji plotu.
2. Vložte štítky pro montážní pilíře.
3. Ve vybraném místě vykopáváte otvor pro instalaci podpěrného sloupu.
4. Tloušťka opěrných trubek je zvolena na základě hmotnosti křídlových bran.
5. Namontujte sloupky do jámy a nastavte je na úroveň. Předem naplňte spodní část štěrku.
6. Instalované sloupy je třeba naplnit připraveným betonem.
7. K tomu, aby sloupky na počátku bezpečně stály, měly by být zděné v samotném otvoru a zároveň nastavovat svislou úroveň.
8. Tím je dokončena instalace a betonování pilířů.

Pokud má hradlo výšku 2 m, hloubka jámy by měla být asi 1 m a průměr o 100 mm větší než průměr trubky.

Nyní je čas začít vytvářet rám brány. K tomu budete potřebovat:

• kovový plech o tloušťce 2-3 mm;
• kovový profil, úhel a potrubí;
• měřící přístroje (hladina, páska);
• kovové závěsy;
• svařovací stroj.

Pokud vytvoříte křídlové brány pro garáž, nejdříve musíte vytvořit rám a nainstalovat ho do otvoru. Je vyroben z kovového rohu obdélníkového nebo čtvercového tvaru, v závislosti na otevření garáže.

Pokud jde o výrobu rámu pro garáž, je lepší je vyrobit ve dvou kopiích. Zajistěte jeden zevnitř otvoru a druhý zevnitř. Mezi sebou jsou spojeny kovovými pásy a svařováním.

Krok za krokem

Výrobní proces brány je následující:

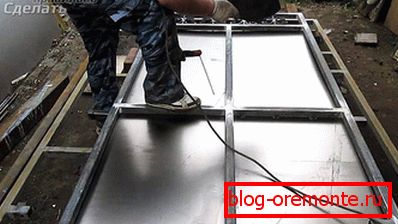

1. Roztečte rohy nebo profilovou trubku na rovný povrch a svařte křídlovou formu podle výkresu.

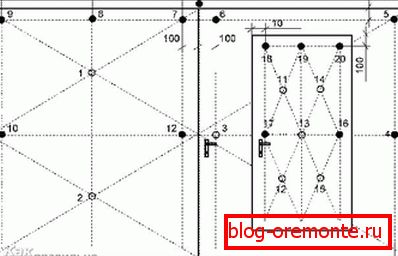

2. Pro zvýšení pevnosti konstrukce výsledná křídla posilují diagonální nosníky.
3. Když je rámeček připraven, můžete se ohnout.
4. Pro ozdobu dveří použijte plech o tloušťce 2 mm. Nedoporučuje se používat příliš tlusté plechy, protože v tomto případě bude nutné podpěry posílit.
5. Poté musíte nastavit smyčku. Zarovnejte jednu polovinu závěsu na správné místo na rámu brány a druhou na podpěru.
6. Nakonec zůstává instalovat mrtvý zámek a branku, vyrobené podle stejného principu jako hlavní rám.
7. Malování křídlových brán je prováděno na zemi nebo již v pozastaveném stavu. Neexistuje žádný zvláštní rozdíl. Jediná věc, která stojí za to uvažovat, je, že malba v limbu může způsobit tvorbu kapání a propadnutí. Při práci s tímto procesem proto buďte opatrní.

Takto jsou vyráběny kovové brány.

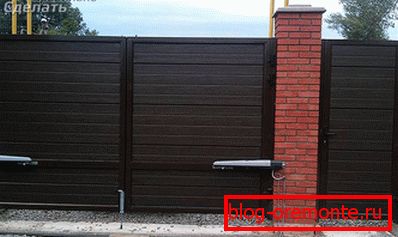

Automatické brány

Každý člověk má touhu po pohodlí. A to platí i pro použití brány. Moderní technologie umožnila automatizaci procesu otevírání křídlových bran. A existuje mnoho výhod. Například, když spěcháte, neměli byste ztrácet čas tím, že opouštíte auto, abyste otevřeli / zavřeli okenice. Pokud prší venku, můžete se vyhnout mokrému namáhání. Při zohlednění těchto pozitivních aspektů doporučujeme zvážit výrobní technologii a některé funkce automatických bran.

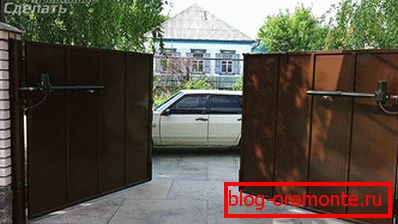

Výhody a nevýhody

Nejprve zdůrazňujeme některé vlastnosti této struktury:

• Pevnost
• Všestrannost.
• Dlouhá životnost.
• Mechanismus je nenáročný a jednoduchý.
• Rychlost otevírání / zavírání je v rozmezí 15 s.

Z důvodu objektivity zvažte a znevýhodňuje:

• Pokud během otevření / zavření brány opustí bariéra na cestě, zablokuje automatizaci a dveře se uvíznou.
• Je nutné pravidelně kontrolovat cestu otevření brány, jinak je nevyhnutelné selhání.

Kromě toho je třeba zdůraznit časté poruchy automatizace. I když výrobci tvrdí, že tento nebo ten mechanismus je velmi spolehlivý, není nic věčného. Při provádění údržbářských prací se však můžete vyhnout všem problémům.

Pokud během práce automatická práce přestala pracovat, neměli byste bránu zavírat silou. Může být nutné proces odklonit od otevření až k zavření. Po opětovném stisknutí může mechanismus vydělat.

Ačkoli to ve všech případech nevyřeší problém. Často se musíte obrátit na specialisty pro opravu automatizace. Vzhledem k tomu všemu, nemějte strach z tohoto designu. Jak se říká: "Bát se vlka - nejít do lesa." Neopusťte výhody pohodlí.

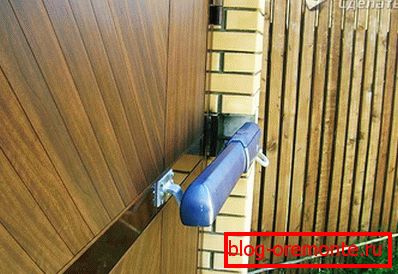

Automatizace

Ihned je třeba poznamenat, že instalace automatických bran je časově náročná. Vyžaduje určitou kvalifikaci, přesnost a přesnost. Pokud tedy pochybujete o svých schopnostech, je lepší vybrat si společnost, která bude dělat všechno efektivně a rychle. Pokud máte zkušenosti s podobnými pracemi, pak podle návodu se vám podaří dosáhnout zamýšleného cíle.

Výrobní proces křídlových vrstev byl popsán výše. Proto budeme věnovat zvláštní pozornost automatizaci, která je vybavena podle určitých norem.

Takže při instalaci automatiky zvažte následující ukazatele:

• poloha ventilů vzhledem k podpěrnému sloupku;

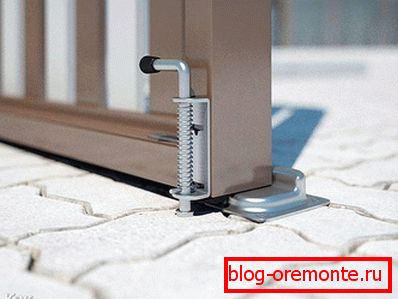

• pokud se používá automatické zařízení bez použití koncových spínačů, použije se zarážka listu.

Nezohledňuje-li tyto důležité faktory, automatická automatika selže, což povede k poruše držáku, poruše elektromotoru a dalším nepříjemným následkům.

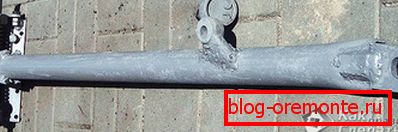

Domácí automatika - je to možné

S velkou touhou automatizovat bránu lze provést nezávisle. Zejména pro milovníky se tato práce stane skutečným koníčkem. To platí zejména pro ty lidi, kteří chtějí zachránit.

Základem této jednotky bude v každém případě mechanismus, který je instalován na bráně ze satelitního parabolu. On je zase vybaven šnekovým převodem. V důsledku toho zcela nahrazuje konvenční elektrický pohon.

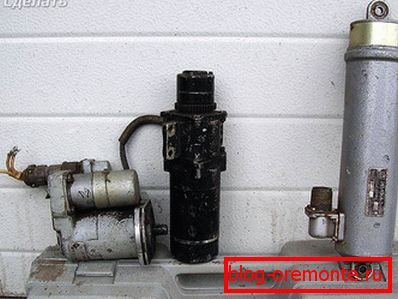

Pohon pro křídlové brány

Systém pro satelitní televizi ve svém designu má mechanismus otáčení (to platí pro systémy starého typu). Tento mechanismus je elektrický motor, který lze použít pro montáž na křídlové brány. Pokud jde o šnekové převodové kolo, je jeho princip činnosti podobný pohonu. Ale pokud jde o první variantu (šnekové převodové kolo), je to mnohem výhodnější, protože pro jeho provoz je dostatek napětí v 36V, konvenční pohony časopisu vyžadují napětí v 220V.

Pokud mluvíme ze strany bezpečnosti, pak je použití takového kroku snižování transformátoru výhodnější. Kromě toho, pokud se napětí zvýší, otevření / zavření listů vrat se zvětší. Při prodlouženém mechanismu s vyšším napětím však může selhat.

Montáž

Při sestavování domácí automatiky tedy vezměte 2 akční členy ze satelitní antény v provozním stavu. Poskytněte výhody těm, kteří mají dlouhé zásoby.

Tento mechanismus lze zakoupit za relativně nízkou cenu ve specializované společnosti. Navíc musíte koupit dálkové ovládání a transformátor, výkon 36-40V.

Пульт будет выполнять роль подачи сигнала на электропривод для открытия/закрытия ворот через створку. Такую систему также можно устанавливать и на гаражные ворота. Дальность действия пульта может достигать до 50 м. Собирается весь привод в течение 6 часов. Чтобы вся автоматика работала исправно, дополните ее токовым реле. Оно предотвратит возможные поломки на тот случай, когда под створку ворот попадет камень или другой предмет. Automatizace вернет створки назад. Если реле будет отсутствовать, то после нескольких раз мотор может сгореть, а полотно ворот прийти в негодность.

Takto můžete nezávisle provádět automatizaci křídlových bran. Pokud nemáte schopnost a touhu dělat všechno, pak si můžete koupit již připravený mechanismus.

Montážní práce

Především byste měli zvážit způsob otevření křídlových bran. Křídlo se například může otevřít dovnitř nebo ven. Na základě toho byste měli zvolit vhodnou automatizaci. Bezprostředně před instalací připravte následující materiál a nástroj:

• kladivo;
• elektrická páska;
• měřítko;
• šroubovák;
• kleště;
• vrták

Také jste zvolili příslušnou jednotku. Jedná se o dva typy:

1. Lineární.
2. Páka.

Jak zjistit, který z nich potřebujete? Pokud je vnitřní vzdálenost mezi podpěrnými sloupky až 1,5 m, je požadována lineární vzdálenost. V takovém případě automatika nebude mít páky, a proto zabere méně místa na bráně. Pokud je vzdálenost větší než 1,5 m a dosahuje až 3 m, pak je třeba zakoupit pákový mechanismus. Tento pohon je také nenáročný, jen pro těžké náklady. Kromě toho byste měli vybrat potřebné součásti. K tomu je třeba vzít v úvahu zatížení větrem.

Během procesu instalace se ujistěte, že se klapky volně otvírají. Je velmi důležité mít na to pozor, protože po instalaci elektrického pohonu může být již pozdě, aby se něco objevilo.

Pokud zjistíte, že zdvih ventilů je obtížný, identifikujte problém a okamžitě jej opravte. Jedním z možných problémů je pohyb ventilů na úrovni. Důvodem je šikmý podpěrný sloup. V důsledku toho má negativní vliv na automatizaci. Po odstranění všech nedostatků můžete začít s instalací automatizace na bránu.

Pokud jste zakoupili automatiku pro bránu v obchodě, postupujte podle pokynů výrobce při instalaci. V takovém případě bude fungovat správně po dlouhou dobu.

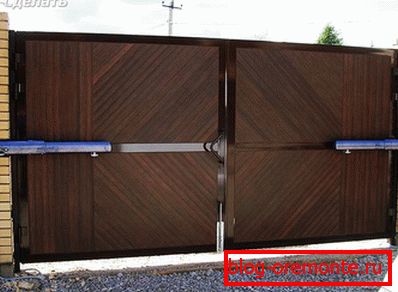

Pokud jsou klapky otevřené dovnitř

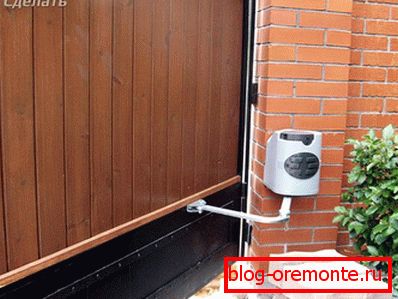

Předpokládá se, že otevření brány uvnitř dvora je standardní schéma. Proto bude pro realizaci tohoto projektu vhodný jakýkoliv disk. Takže pokud jsou podpěrné sloupky vyrobeny z oceli, je výhodné použít lineární pohon. Je to úplně jiná věc, pokud máte cihlovou oporu a houpačky se nacházejí ve středu sloupku. V tomto případě není lineární pohon vhodný. Musíme nainstalovat a koupit pákový elektrický pohon. Samotná automatizace je namontována na pólech a páky umožňují otevřít otočné brány, i když vzdálenost od sloupu k okennímu křídlu je 200 mm.

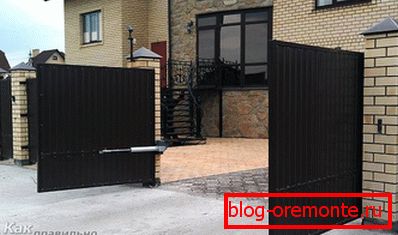

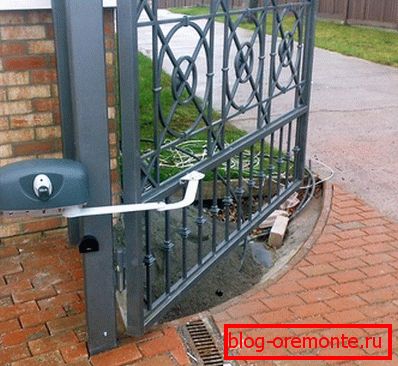

Pokud jsou klapky otevřené směrem ven

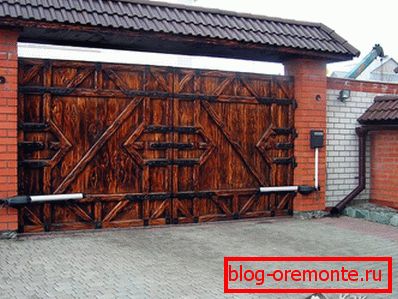

Pokud se chcete vzájemně srovnávat, oba lineární a páka vhodná pro vnější otevírání brány. Ale počínaje cenou, přednost samozřejmě spadá na lineární elektrický pohon. Jediné, co je třeba vzít v úvahu, je způsob upevnění pohonu k tyči během vnějšího otevření.

Ve většině případů je pohon upevněn na cihlu, který se může rychle rozpadat. Horší, jestliže je pohon namontován na téměř zničený sloupek. Za takových podmínek zmizí automatika s částí pilíře.

Vzhledem k tomu vyžaduje tento pilíř dodatečné posilování. Například kolem sebe můžete svázat kovový rám. Dále je hnací otvor směrem ven nastaven na ruční režim, svářecí konzoly jsou připevněny k bráně. V takovém případě, pokud používáte lineární pohon, pak po svaření otevřete bránu úplně a nechte volný zdvih až 1 m. Poté zkontrolujte průběh křídla a správnou funkci pohonu. Pokud vše funguje správně, můžete připojit automatiku a připojit motor.

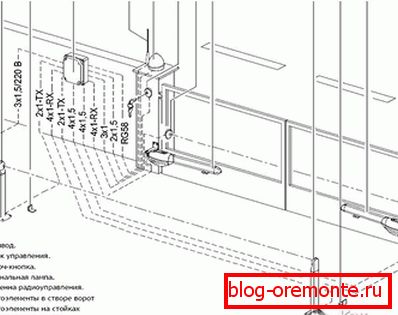

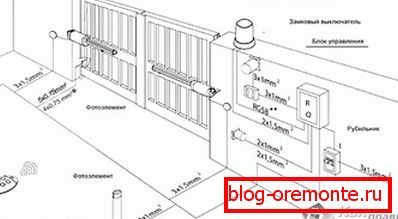

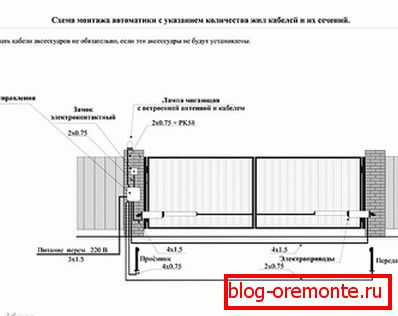

Všechna automatizace a dálkové ovládání jsou konfigurovány podle připojených pokynů. Pokud se jeden z ventilů otevře špatným směrem, postačí posunout vodič v přípojce. Pokud však budete postupovat podle schématu zapojení, neměli by vzniknout žádné problémy.

Proto je důležité správně zvolit potřebnou automatizaci, přičemž se vezme v úvahu směr, kterým se otevřou křídlové brány. Z tohoto článku jste se dozvěděli, že existuje možnost automatizace. Jednodušší možnost koupit hotovou sadu. Ale jedna věc je známa, bez ohledu na volbu, kterou jste učinili, přítomnost automatizace na bráně vám ulehčí život. Proto při stavbě brány u dacha zvažte, jaká metoda otevření bude automatická nebo ruční. Pokud máte vlastní zkušenosti s uspořádáním automatických bran, napište komentáře k tomuto článku.

Video

Na uvedeném videu najdete další podrobnosti o výrobě křídlových bran:

Foto

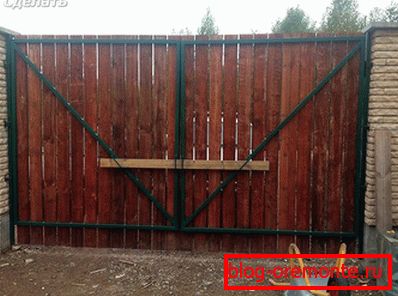

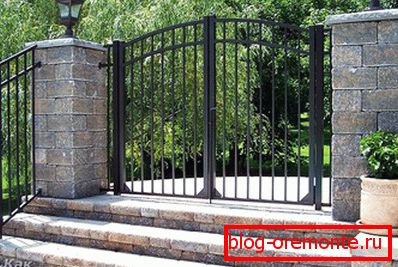

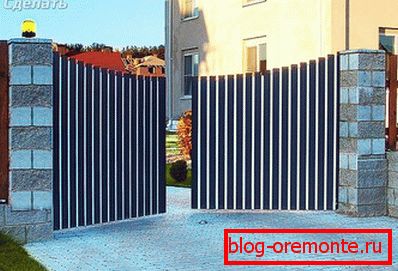

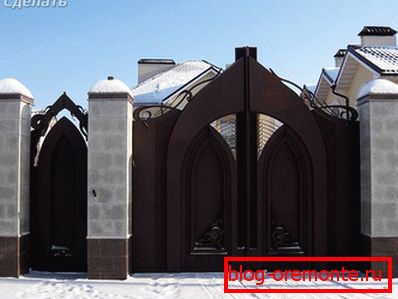

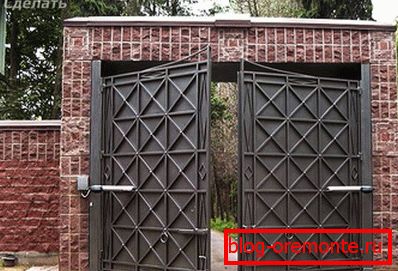

Fotografie ukazují možné varianty křídlových vrstev:

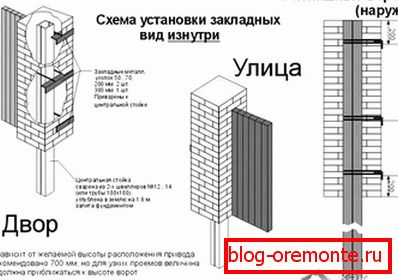

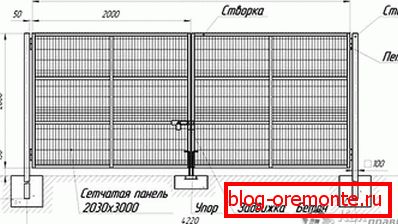

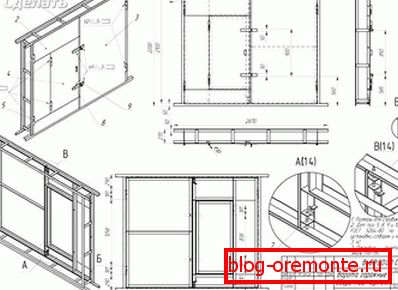

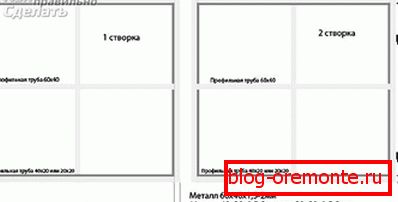

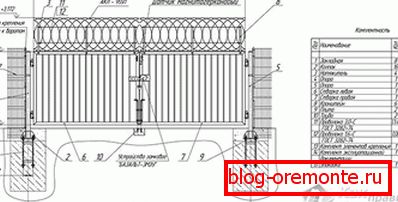

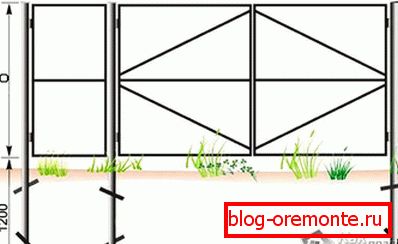

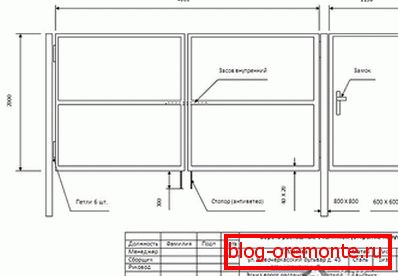

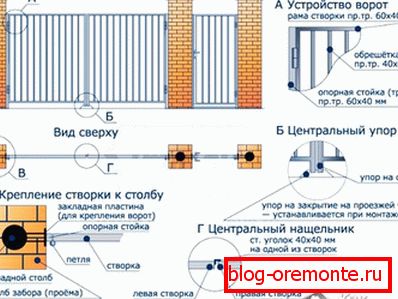

Schémata a výkresy

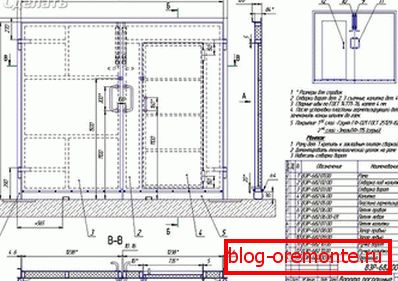

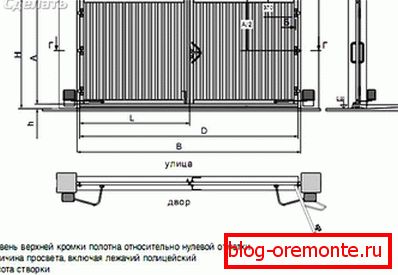

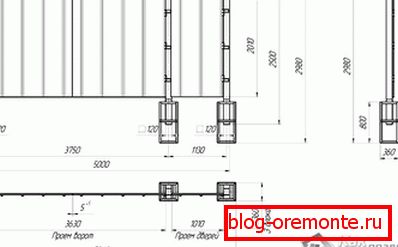

Schémata vám pomohou navrhnout svůj vlastní model houpaček:
