Jak vybrat čerpací stanici pro soukromý dům

Organizace zásobování vodou ve venkovském domku je často vyřešena výrobou vrtů. To platí zejména v případech, kdy neexistuje centralizované zásobování vodou. Vytvoření studny není snadný proces a vyžaduje zvláštní dovednosti, ačkoli někteří doma vyrobení řemeslníci to mohou udělat sám. Vedle samotné výroby studny je nutné pro její uspořádání zakoupit příslušné vybavení.

Srdcem takového instalačního systému je čerpadlo. Na trhu je mnoho modelů. Volba navíc závisí na konkrétním zdroji vody. Možná budete potřebovat ponorné čerpadlo nebo jen dostatečný povrch. V tomto článku budeme hovořit o tom, jak si vybrat čerpací stanici pro soukromý dům. Dozvíte se o odrůdách tohoto zařízení, o jakých parametrech byste měli věnovat pozornost, můžete se seznámit s charakteristikami nejoblíbenějších modelů čerpacích stanic pro potřeby domácnosti.

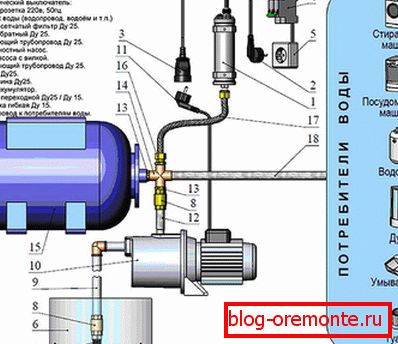

Princip fungování a prvky prvku zařízení

Stanice čerpacích stanic dnes jsou prezentovány v širokém rozsahu. Pokud mluvíme o standardní konfiguraci, obsahuje:

  • elektrický motor;
  • akumulační kapacita;
  • samonasávací čerpadlo;
  • tlakový spínač.

Pod kumulativní kapacitou se rozumí hydroakumulátor. Aby mohla stanice pracovat v automatickém režimu, je na ní instalován tlakový spínač. Navíc toto zařízení udržuje úroveň tlaku v hydraulické nádrži.

Z tohoto stručného popisu je zřejmé, že konstrukce a provoz čerpací stanice je relativně jednoduchý. Pomocí čerpadla vstoupí voda do akumulační nádrže (hydroakumulátor). Díky vytvořenému tlaku vzniká potřebný tlak ve vodovodním systému venkovského domu. V případě potřeby se tlakový spínač zapne a vstřikuje potřebný tlak do systému. To znamená, že když voda z akumulační nádrže zmizí, aktivuje se relé a pumpuje vodu ze studny na požadovaný indikátor tlaku. Po instalaci tohoto zařízení během provozu bude nutné jednoduše otevřít kohoutek pro průtok vody v umyvadle, sprchě.

Video: princip provozu čerpací stanice

Výběr čerpadlové stanice - na co byste měli věnovat pozornost

Přestože princip fungování a struktura čerpací stanice jsou poměrně jednoduché, stojí za to zvážit velký výběr nuancí při výběru. Proto doporučujeme seznámit se se všemi detaily tohoto procesu. Chápeme, na co musíte věnovat pozornost při výběru. Abyste nic nechytili, doporučujeme si vzít kus papíru a pero a označit všechny hlavní body.. To vám umožní okamžitě určit všechny parametry, s kterými by měla čerpací stanice, kterou jste zakoupili, odpovídat. Pokud jste připraveni, pokračujte!

Hlavní věci, které byste měli věnovat pozornost:

  1. Hloubka příjmu vody.
  2. Objem nahromaděné nádrže (hydroakumulátor).
  3. Napájení.
  4. Výkonnost.

Kromě toho je vhodné vzít v úvahu takové ustanovení, jako jsou:

  • způsob řízení: automatické, manuální nebo vzdálené;
  • dostupnost ochrany proti suchému chodu a přehřátí;
  • materiál, z něhož je vytvořen tělo hydroakumulátoru a čerpadlo;
  • výška od hladiny vody k čerpadlu.

Nyní budeme zvažovat každou položku zvlášť a začneme s hlavními čtyřmi pozicemi.

Video: funkce výběru čerpací stanice

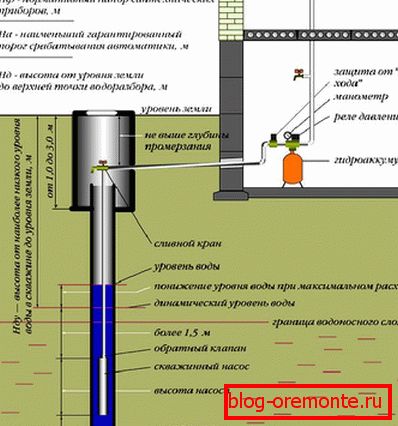

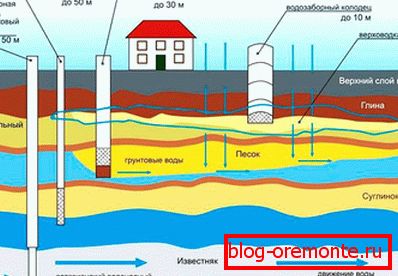

Hloubka příjmu vody

Zde bude nutné provést nějaké výpočty. Je třeba poznamenat, že hlavní výhodou čerpací stanice v porovnání s analogy je možnost její instalace na jakémkoli místě. Existuje jedno omezení - vybrané místo by mělo být blízko k příjmu vody. To je důležitý parametr, protože standardní sací hloubka je přibližně 9 metrů.

Je také třeba vzít v úvahu vzdálenost od zdroje vody. Důležitým rysem tohoto zařízení je to, že vodorovně je schopen sání vody desetkrát víc než vertikálně. Pokud je například hloubka plotu umístěna v hloubce 7 metrů (to znamená, že stanice má takovou energii), ve skutečnosti může stanice vodorovně čerpat vodu až do vzdálenosti 70 m od zdroje. Díky této funkci se instalace a uspořádání čerpací stanice provádí uvnitř obytné budovy . Zpravidla se bude nacházet v obrovské vzdálenosti od vodního zdroje, ať už je studna nebo studna.

Také známý vzorec pro výpočty. Vypadá takto:

H + 0,1? L = max. 8m

V tomto vzorci písmena označují:

  • H - výška přívodu vody;
  • Vzdálenost L - stanice od zdroje vody.

Výsledek by neměl být větší než 8 metrů.

Zvažte například následující výpočet: hloubka vody ve vaší studni je přibližně 4 metry. Podařilo se vám umístit čerpací stanici ve vzdálenosti 15 metrů. Podle výše uvedeného vzorce provádíme následující výpočty:

4 + 0,1? 15 = 5,5 metru.

To je vynikající ukazatel, protože nepřekračuje značku 8 metrů.

Co když přívod vody přesáhne značku 8 metrů? Existují dva způsoby řešení problému:

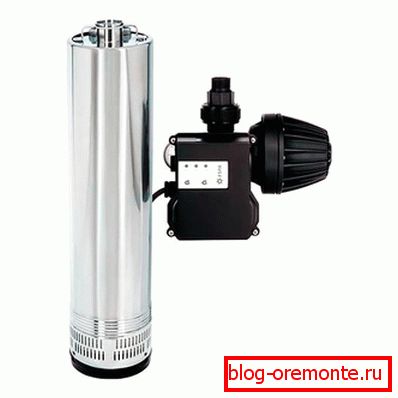

  1. Instalace ponorného ponorného čerpadla.

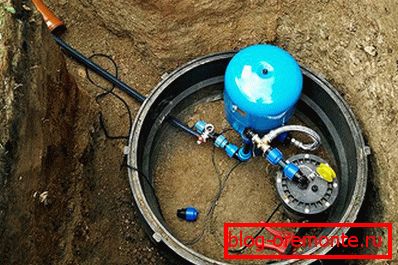

  2. Instalace čerpací stanice, ale měla by být umístěna co nejblíže vodnímu zdroji, například hned vedle ní vykopat jámu a zajistit ji pro čerpací stanici.

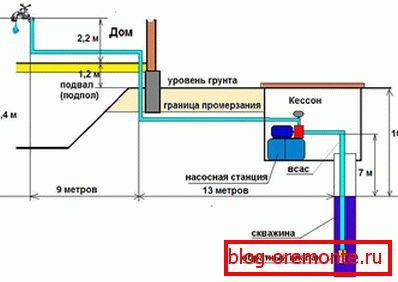

Při těchto výpočtech je brána v úvahu vzdálenost od čerpací stanice k přívodu vody. Rovněž je důležité provádět výpočty po celé délce vodovodního systému, a to od vodní hladiny až po místa přívodu vody v domě (sprcha, umyvadlo atd.). Tento indikátor lze nalézt v technických specifikacích čerpací stanice, je označen jako výška hlavy. Průměr je asi 50 metrů.

Dnes existují modely, které mohou snadno zvednout vodu z hloubky 50 metrů. Taková zařízení jsou vybavena vzdáleným vyhazovačem. Ejektor je však rychle ucpaný bahnem a pískem. Oprava je velmi drahá. Z tohoto důvodu vyrábějí známé čerpací stanice modely bez ejektoru.

Je důležité rozlišovat mezi ponorným čerpadlem a stanicí. Hloubka je uložena v hlubokých jamkách, a proto se jmenuje. Ve většině případů je však prioritou dát stanicím lépe. Proč Faktem je, že když je elektřina vypnutá, ponorné čerpadlo přestane fungovat, a proto v domě nebude voda. Pokud jde o čerpací stanici, přítomnost hydroakumulátoru (zásobní nádrž) poskytne soukromý dům s vodou po určitou dobu, i když jsou vypnuté.

Video: Z jaké hloubky může stanice zvedat vodu

Akumulátor или накопительная емкость – каким он должен быть

Další věc, kterou byste měli věnovat pozornost, je hydroakumulátor. Toto zařízení uchovává energii z kapaliny a v případě potřeby ji uvolňuje. Název se skládá ze dvou slov "hydro" (kapalina) a "baterie". Jeho hlavní, ale nikoli jedinou funkcí je nahromadění kapaliny pod tlakem a plynule měnit tlak v systému. Pracuje ve spojení s tlakovým spínačem. Díky tomu je dosaženo automatického provozu.

Mezi další funkce patří:

  • Zabraňte nárazům.
  • Přítomnost malého množství vody.
  • Omezení týkající se krátkodobého opětovného spuštění čerpadla.

To znamená, že situace je následující. Bez tlakového akumulátoru nebude tlakové relé pracovat správně, protože okamžitá změna tlaku v systému (když se spotřební ventil otevře / zavře) by zapnul / vypnul relé, což by vedlo k poruše / přehřátí elektromotoru nebo relé. Vysvětlíme tuto nuanci podrobněji.

Vzhledem k tomu, že voda prakticky není stlačena bez hydroakumulátoru, zapnutí čerpadla tlakovým spínačem by vedlo k prudkému zvýšení tlaku v systému. V důsledku toho by relé okamžitě dalo signál k vypnutí čerpadla. Pokud současně otevřete vodovodní kohout, tlak v systému okamžitě poklesne. Proto relé okamžitě pošle signál čerpadlo, aby se rozsvítilo. Vzhledem k tomu, že tlak v systému se bude měnit s velkou rychlostí a frekvencí, bude fungování relé a čerpadla konstantní, což způsobí jejich přehřátí a poruchu. Dalším zajímavým faktem je, že tlak vody generovaný čerpadlem má téměř žádný vliv na změnu objemu kapaliny, je rovný ke stotům procent.

Takové jednoduché výpočty jasně ukazují, že přítomnost hydroakumulátoru s tlakovým spínačem je současně optimálním řešením. Co hledat při výběru této kapacity? V této věci okamžitě objasněte důležitý detail - hydroakumulátor nečerpá samotnou vodu a nevytváří tlak. Zachovává tlak kapaliny, která v něm vzniká působením čerpadla.

Z tohoto důvodu je otázka, kolik skladovací kapacity musíte koupit, pokud máte 2 duše a podobně, je nesprávné. Voda se dodává z hydroakumulátoru pouze do doby zapnutí čerpadla. Hlavní přívod vody probíhá pod vlivem čerpadla. Jakmile jsou všechny kohouty uzavřeny, čerpadlo se vypne a současně tlak v nádrži stoupá.

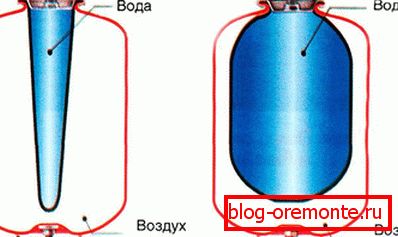

Video: jak funguje hydroakumulátor

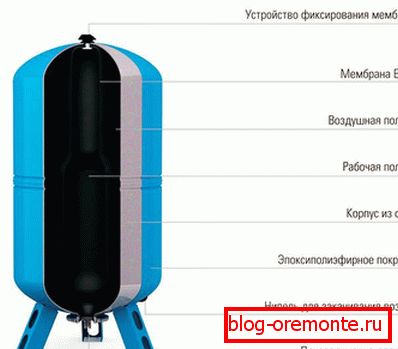

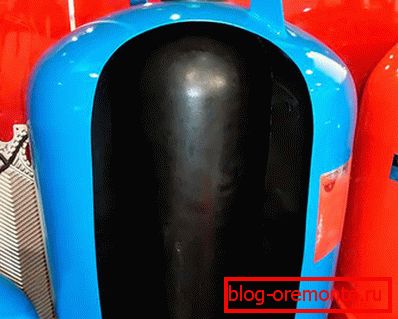

Princip činnosti a výhody hydroakumulátoru

Преимущественно корпус устройства сделан из нержавейки или металла. Внутри располагается резиновая груша. В нее как раз-таки и поступает жидкость и хранится там. В самом корпусе бака находится воздух, который оказывает сильное давление на грушу. Чем больше внутри нее воды, тем больше создается давление. При использовании воды давление в резиновой груше сокращается. В ней также установлен датчик tlakový spínač. Как уже говорилось выше, он автоматически докачивает жидкость и включает/отключает насос.

Použití hydroakumulátoru má následující pozitivní aspekty:

  • Příznivé provozní podmínky čerpadla.
  • Počet cyklů zapnutí / vypnutí čerpadla je snížen (ideální počet startů je asi 50krát za hodinu).
  • Dodatečné zásobování vodou.
  • Hladké nastavení tlaku.

Jaký by měl být tlak vzduchu v dutině hydroakumulátoru

Сразу стоит обозначить, что давление в воздушной полости, в отличие от давления включения насоса, должно быть на 10% меньше. То есть если минимальное давление составляет 1,5 atm, то в гидроаккумуляторе оптимальное давление воздуха должно составлять 1,35 атм. Как мы получили это значение?

1,5 atm ? 10% = 0,15 atm, potom proveďte výpočty

1,5 atm – 0,15 = 1,35 атм.

Toto číslo (1,35 atm) určuje úroveň tlaku uvnitř vzduchové dutiny hydroakumulátoru. Pokud jste nedošlo k samočinnému ladění, můžete zjistit minimální tlak v systému, když zapnete stanici na manometru.

Co se stane, když je tlak pod touto normou nebo dokonce nulový? To povede k častému zapínání / vypínání čerpací stanice. K tomu dojde po každém zapnutí / vypnutí. Pokud dojde k podobnému jevu, znamená to, že v akumulátoru není dostatečný tlak vzduchu.

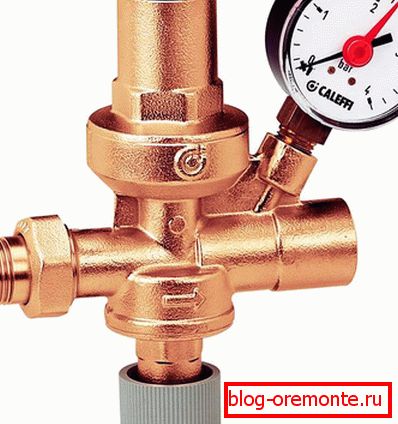

Jak měřit a zvyšovat tlak vzduchu

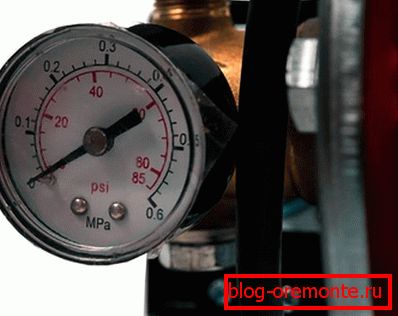

Pro měření tlaku se používá běžný manometr, který kontroluje hladinu tlaku v automobilových pneumatikách. Na každé nádrži je umístěna armatura s ventilem. Bezprostředně před měřením tlaku vzduchu uvolněte tlak vody v systému na nulu. Chcete-li to provést, vypněte čerpací stanici z napájecího zdroje a otevřete jakýkoliv kohout, dokud voda zcela nevypustí.

Pokud při stisknutí ventilu vstoupí voda, je to znamení, že hruška je rozbitá. Mělo by být nahrazeno.

Чтобы груша прослужила как можно дольше, не следует делать большой перепад давления между циклом включения/выключения насоса. Идеальный перепад равен 1–1,5 atm.

Zvýšením tlaku vzduchu může být konvenční automobilové čerpadlo spojením s ventilem.

Video: Jak pumpovat vzduch do akumulátoru

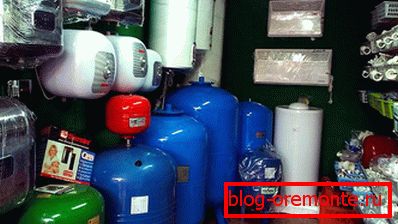

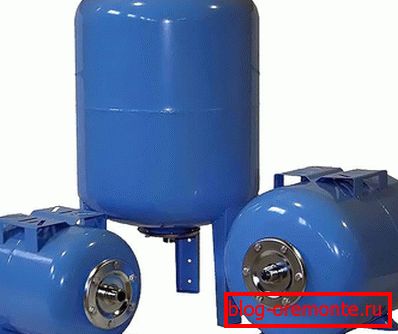

Výpočet požadovaného objemu akumulátoru

Jak bylo uvedeno výše, časté zapínání čerpadla vede k jeho poruše. Navíc zvyšuje spotřebu energie. Pro minimalizaci této pravděpodobnosti je důležité zvolit hlasitost akumulátoru. Výběr kapacity by měl být založen na počtu osob žijících v soukromém domě. Pro jednu osobu je dostatečný objem až 24 litrů, pro dva až čtyři, 50 až 80 litrů stačí, a tak dále.

Nezapomínejme však, že tyto výpočty jsou důležité, pokud bude dodávka vody soukromého domu probíhat po celý rok. Pokud hodláte chalupu používat pouze sezónně, můžete se s ní dostat malým akumulátorem do 20 litrů.

Pokud plánujete vodu procházet akumulátorem, měli byste instalovat nádobu o objemu nejméně 50 litrů.

Ale nepředpokládejte, že je lepší koupit hydroakumulátor s velkou rezervou, takže to určitě. V této situaci zásada nefunguje víc, tím lépe. Voda uvnitř nádrže může stagnovat a mít nepříjemný zápach, takže objem nádrže by měl odpovídat přibližné spotřebě vody.

Video: výpočet objemu akumulátoru

Výběr materiálu pro skladovací kapacitu

Další věc, kterou byste měli věnovat pozornost při výběru čerpací stanice, je materiál, který se používá k výrobě hydroakumulátoru. To je důležité, protože materiál přímo ovlivňuje hladinu hluku a dobu provozu. Tyto cisterny jsou vyrobeny z nerezové oceli a oceli, srovnávají je navzájem:

Ocel

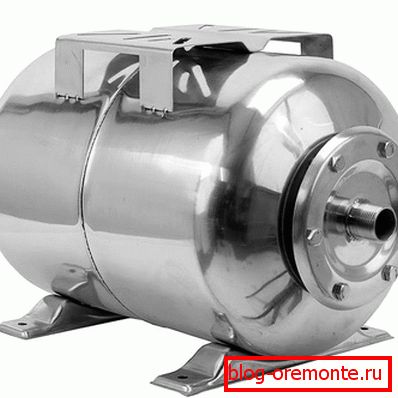

Nerezová ocel

Za kvalitu a cenu nejobvyklejší možnost. Aby se zabránilo vzniku koroze, je nádrž pokrytá ochrannou barvou.

Náklady na tuto kapacitu jsou mnohem vyšší. Jeho trvanlivost je ovšem zdůvodňuje. Takové stanice lze namontovat i na ulici, kde je pozorována nestabilní teplota a vysoká vlhkost.

Zároveň pamatujte, že materiál hydroakumulátoru neovlivňuje kvalitu vaší vody. Vysvětluje to skutečnost, že voda uvnitř nádrže nepřichází do kontaktu s kovovými stěnami, protože je v gumovém sáčku. Proto by měla být volba provedena na základě prostředí, kde bude instalace prováděna. Pokud se jedná o ulici, doporučuje se, ale není nutné, zakoupit nádrž z nerezavějící oceli. I když velké množství lidí nakupuje obyčejnou ocel. Jsou cenově dostupné a osvědčily se dobře.

Stanice elektrického čerpadla pro soukromý dům

Jedná se o další ukazatel, kterým musíte navigovat při výběru čerpací stanice. Při rozhodování o tomto ukazateli nezapomeňte zvážit následující parametry:

  1. Počet vodních bodů.
  2. Vzdálenost od čerpadla k vrtu.
  3. Zdrojový debet, tj. skutečné množství vody, které může zdroj dát.

Dnes se většinou prodávají stanice s výkonem od 500 do 1500 wattů. Pokud je váš dům malý, stačí čerpadlo 750 W - 1000 W. Jen v tomto případě je lepší vybrat motor s malou rezervou. Koneckonců, existuje vždy možnost rozšíření spotřeby vody, například se rozhodnete nainstalovat několik dalších vodních bodů nebo si přejete napojit vaši zahradu.

Video: výběr elektrického čerpadla

Výkon stanic - co by mělo být

Takový ukazatel jako výkon závisí přímo na výkonu - parametru, který jsme uvažovali výše. Výkon se vztahuje na objem vody, kterou může stanice čerpat za 1 hodinu a měří se v kubických metrech nebo litrech. V takovém případě by přístup neměl být stejný jako u napájení (doporučuje se mít výkonnější motor).

Výpočet produktivity by měl být založen na průtoku zdroje, tj. Na objemu vody, kterou je zdroj schopen dát za jednu hodinu. Při výrobě studny je tento ukazatel zpravidla uveden v technickém pase. Pokud nebyly prováděna měření, mohou být prováděna nezávisle. Jak? Chcete-li to provést, zapněte čerpadlo a vyčerpávejte vodu po dobu jedné hodiny. Během tohoto postupu byste měli sledovat jeho úroveň. Je důležité znát výkon čerpadla.

Můžete použít následující průměry. Při údržbě v letním domě může spotřeba vody dosáhnout 1000 l / h. Když mluvíme o stabilním životě v soukromém domě a zásobování vodou je trvalé, pak toto číslo dosahuje 6 tisíc l / h.

Někteří odborníci navrhují, aby vzali v úvahu tok vody v jednom kohoutku. V průměru se počítají 14 litrů za minutu.

Velmi často výkon a výkon neodpovídají. Není to děsivé. Při čerpání vody se zohledňuje oběžné kolo čerpadla, a nikoliv pouze motor. Kolo je umístěno na hřídeli a skládá se z několika disků. Mezi těmito disky je oběžné kolo. Pod jeho vlivem vzniká odstředivá síla, která je pod tlakem vody přitlačována ke stěnám čerpadla a vytlačena.

Některé stanice mají nainstalované 5 oběžných kol. Díky tomu je výška hlavy, na rozdíl od analogů, mnohem vyšší. Výška hlavy závisí na následujících parametrech oběžného kola:

  • materiál;
  • rychlost otáčení;
  • průměr

Co ovlivňuje trvání čerpadla

Chcete-li zjistit, jak zvolit čerpací stanici, která by trvala více než rok, budete muset studovat velké množství informací. Dále jsme uvažovali o hlavních parametrech, kterým je třeba věnovat pozornost při výběru tohoto zařízení. Nyní uvádíme některé důležité detaily. Ihned je třeba říci, že někteří je nevěnují pozornost. Dávají přednost důvěřovat prodejcům z obchodu, myslí si, že jsou v této záležitosti zcela objektivní. Často se však jejich odhady zakládají na osobním pohledu nebo potřebě prodat určitý model na žádost vedení. Vzhledem k tomu doporučujeme prozkoumat všechny podrobnosti sami.

Proto je důležité pochopit, že všechny části čerpadla musí čelit vysokému tlaku vody. Například oběžné kolo pracuje vždy za silných úderů vodního paprsku. Je-li vyrobena z nekvalitního materiálu, rychle se rozbije. Dále jako řetězec selže oběžné kolo, olejové těsnění a tak dále.

Pokud si vyberete čerpací stanici, nezapomeňte na jednu důležitou věc. Levná stanice vám nebude sloužit dlouho, nebo alespoň budete muset neustále opravovat. Proto je lepší ušetřit peníze a okamžitě koupit dobrou jednotku. Proto při výběru čerpadla nezapomeňte věnovat pozornost prvkům uvedeným v tabulce:

Prvky čerpací stanice

Technické specifikace

Těleso čerpadla

Je vyroben z plastu, nerezové oceli, oceli nebo litiny. Co se týče plastů, jedná se o rozpočet a krátkodobý, zatímco jeho náklady jsou nízké. Nerezová ocel je samozřejmě považována za nejlepší volbu. Jedinou nevýhodou je vysoká cena. Také existují výrobky z litiny. Taková čerpadla jsou odolná, ale mají vysoké náklady.

Val

Tento konstrukční prvek musí být z nerezové oceli. Také je povolena ocel, která byla tepelně ošetřena. Tento prvek musí být docela trvanlivý.

Oběžné kolo

Tento prvek je neustále pod silným vlivem obrovského tlaku vody. Ve většině případů používají výrobci technopolymer. Je nerezavějící, odolný vůči abrazi. Podle svých technických vlastností se podobá hliníku. Pokud mluvíme o nejspolehlivější variantě, je to oběžné kolo z nerezové oceli.

Těsnění

Nestojí za zmínku o nízkokvalifikovaných pečetích. Je lepší vybrat drahé modely čerpadel od renomovaných výrobců. Opláštěná šňůra z azbestu se používá jako tmel. Uvnitř je mosazný nebo měděný drát.

Průměr trysky

Tento prvek je velmi důležitý, protože vzhledem k hydraulickým zákonům je tlak vody vždy ovlivněn průměrem potrubí, zejména potrubí. Pro vyšší tlak vody v kohoutku by měly být trysky s velkým průměrem. I když to není vždy pravda. Například pro organizaci pracích prací je lepší instalovat výstupní zúženou trysku. V takovém případě bude rychlost a tlak proudění vody na vysoké úrovni. Nicméně v ideálním případě by měl být průměr trysky na stanici podle vašeho výběru velký.

Počínaje těmito důležitými indikátory můžete vybrat stanici, která vám poskytne vysokou kvalitu.

Ochranný systém čerpací stanice pro trvalý provoz

Pro produktivní a dlouhodobý provoz čerpací stanice je také důležité se obávat dostupnosti dalšího bezpečnostního systému. Mimo jiné uvádíme tyto komponenty:

  • ochrana proti chodu v suchém stavu;
  • hrubý filtr;
  • zpětný ventil;
  • tlakový spínač.

Nyní budeme věnovat pozornost každému prvku zvlášť, protože díky své přítomnosti bude práce vaší čerpací stanice dlouhá a bezpečná.

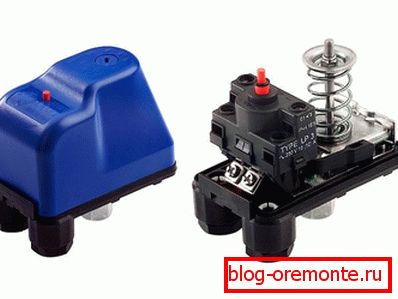

Systém ochrany proti chodu po suchu

Na první pohled je vše jasné. Čerpadlo je jednoduše vybaveno speciálním relé se snímačem, který zabraňuje provozu čerpadla z tzv. Suché jízdy. Je však důležité pochopit, jaký je tento suchý běh a zda je pro takové pumpy hrozné.

Je třeba poznamenat, že suchý chod je nebezpečný pouze pro čerpadla pro domácnost. Současně se čerpadlo již bát nedostatku vody, ale vysoká teplota, ke které dochází při práci bez chladiva, zejména vody a působí jako voda. Správná definice by proto byla následující: suché běhání je provoz čerpadla bez vody nebo s malým průtokem vody, který nezajišťuje chlazení vnitřních prvků čerpadla.

Princip fungování je velmi jednoduchý, jakmile voda v zdroji klesne na nejnižší možnou úroveň, senzor je spuštěn, který vysílá signál do relé, relé zase vydá signál k vypnutí čerpadla. V důsledku toho je provoz čerpací stanice ukončen při přerušení napájecího řetězce.

Snímač suchého chodu měří následující indikátory:

  • hladina vody u zdroje;
  • tlak vody na výstupu čerpadla;
  • proud vody na výstupu čerpadla.

Předfilter - ochrana před mechanickými nečistotami

Přítomnost filtru zabraňuje vnikání nechtěných nečistot do čerpadla a akumulátoru. Takový filtr zachycuje bahno, písek a další nečistoty. Některé stanice ve své konfiguraci již mají takový filtr, ale ve většině případů by měly být dodatečně zakoupeny.

Je také možné dodatečně nainstalovat jemnou filtrační stanici. V tomto případě bude voda vyšší kvality. Je třeba poznamenat, že jak hrubé, tak jemné filtry by měly být odstranitelné, aby se mohly vyměnit nebo vyčistit.

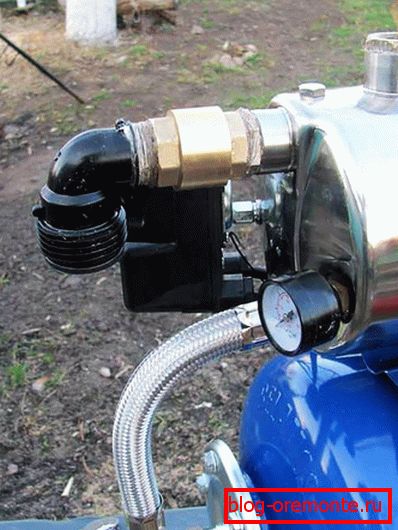

Zpětný ventil - ochrana proti vyprazdňování čerpadla

Předpokladem je přítomnost zpětného ventilu v čerpací stanici. Neumožňuje, aby voda vytekla z čerpadla. Instalace se provádí před hydroakumulátorem nebo na konci sací trubky. Při nepřítomnosti takového ventilu voda částečně vytéká ze zásobní nádrže, čímž snižuje její objem. Z tohoto důvodu se čerpadlo zapne častěji.

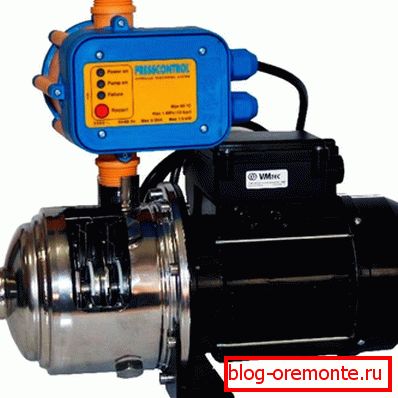

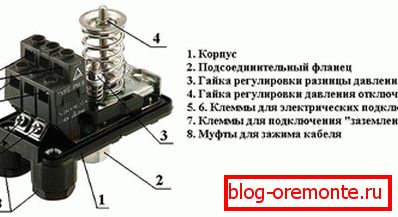

Tlakový spínač - ovládání správného provozu čerpací stanice

Jak bylo zmíněno na začátku tohoto článku, tlakový spínač je základním prvkem v každé čerpací stanici. Toto zařízení udržuje úroveň tlaku v dané hladině v akumulátoru. Tento snímač je dvou typů:

  1. Elektronické.
  2. Mechanické.

Video: připojení tlakového spínače a chodu za sucha

Video: jak nastavit tlakový spínač

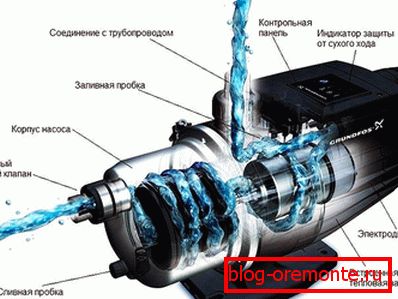

Čerpadlo - srdce celé čerpací stanice

Takže jsme s vámi přezkoumali hlavní technické vlastnosti, které je důležité při výběru zvážit. Zvažte nyní typy čerpadel, které jsou srdcem celého sanitárního systému venkovského domu.

Typ čerpadla

Výhody

Nevýhody

Povrch (vír)

  • Malé rozměry.
  • Nízká spotřeba energie.
  • Odolnost proti suchému chodu.
  • Schopnost čerpat vysokoteplotní kapalinu.
  • Mělký sací hloubka.
  • Vysoká citlivost na odsávání vzduchu.
  • Nestabilita vůči přítomnosti abraziva ve vodě.

Povrch (odstředivý)

  • Absorpční hloubka až 9 m.
  • Snášíme malé množství vzduchu, které se vstřebává spolu s vodou.
  • Přetrváváme přítomnost abraziva ve vodě.
  • Velká spotřeba energie.
  • Citlivé na suchý chod a extrémní teploty.
  • Velké velikosti a velká hmotnost čerpadla.

Společné modely čerpacích stanic

Teď začneme od teorie k praxi. Přestože existuje široká škála různých čerpacích stanic, identifikovali jsme nejoblíbenější ruský trh v odlišném cenovém rozsahu.

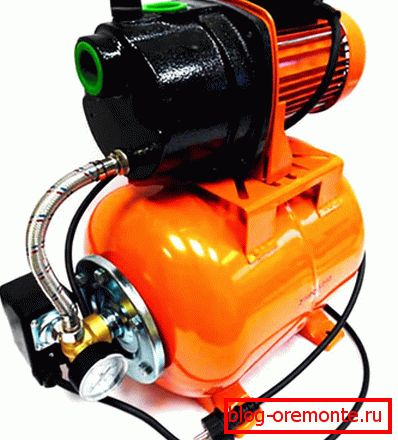

NeoClima GP 600/20 N

Tento model čerpadel je produktem společné výroby Ruska a Číny. Cena za něj se pohybuje kolem 5 500 tisíc rublů a výše. Toto zařízení je snadné používat. Používá se hlavně k organizaci malého tlaku vody v dachu. Vzhledem k tomu, toto čerpadlo je ideální pro organizaci přívodu vody ze studny.

Výhody přístroje NeoClima GP 600/20 N:

  • Pracovní část a tlaková komora jsou zhotoveny z nerezové oceli (zabraňuje vzniku koroze).
  • Výkon čerpadla 600 wattů umožňuje, aby byla stanice používána ve družstevních družstvech, kde existují standardy pro spotřebu energie.

Nevýhody:

  • V konfiguraci zařízení je krátká napájecí šňůra, takže je nutné buď zvýšit nebo zcela vyměnit za novou.
  • Mezi čerpadlem a akumulátorem je tenká hadice (což vysvětluje možnost vytvoření malého tlaku vody).

Je třeba zdůraznit možnost automatického řízení, organizaci nepřerušeného zásobování vodou a široký rozsah použití. Čerpací stanice NeoClima GP 600/20 N má velkou kapacitu.

Také její technické vlastnosti budou zajímavé:

Parametry

Charakteristiky

Hloubka ponoření

Stanice je navržena pro omezení až 8 metrů.

Vodní hlava (max)

Limit je v rozmezí 35 m, v praxi tento ukazatel dosahuje 25 m.

Produktivita (max)

Maximální indikátor je 3 m3/ hodina Реальная рабочая точка находится в районе 1,5 м3/ hodina

Objem hydroakumulátoru

Kumulativní kapacita činí až 20 litrů vody.

Spotřeba energie

600 wattů.

Třída ochrany

YP44

Bydlení

Vyrobeno z nerezové oceli.

Způsob montáže

Je povolena pouze horizontální instalace.

Hmotnost stanice

10 kg.

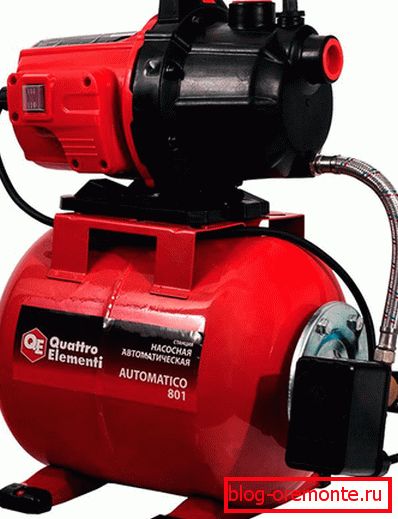

Qtattro Automatické prvky 801

Tato čerpací stanice byla vyrobena v Číně. Stojí to od 6 tisíc rublů a více. V sestavě není zpětný ventil a filtr. Je to skvělý pomocník pro letní obyvatele. Může být použit v kombinaci se studnou nebo studnou. Po malé revizi, jmenovitě instalace zpětného ventilu, filtru a případně dalšího akumulátoru, tato jednotka bude sloužit po celou dobu pěti let. Balíček obsahuje manometr, který monitoruje tlak vody. Pro snadné ovládání má model speciální montážní nohy jednotky ve vodorovné poloze.

Čerpací stanice Qtattro Automatické prvky 801 se vyznačuje následujícími technickými specifikacemi:

Parametry

Charakteristiky

Hloubka ponoření

Tento indikátor je 8 metrů, ale pokud je vodní zrcadlo vyšší, může se zvýšit vzdálenost od čerpací stanice a spotřebitele.

Vodní hlava (max)

Mezní hodnota je v rozmezí 40 m, v praxi tato hodnota dosahuje 30 m.

Produktivita (max)

Maximální hodnota je 3,2 m3/ hodina Skutečný pracovní bod je v oblasti 2 m3/ hodina

Objem hydroakumulátoru

Kumulativní kapacita činí až 20 litrů vody. Если у вас часто отключают электроэнергию, то можно установить дополнительный гидроаккумулятор.

Napájení

800 wattů.

Bydlení

Vyrobeno z plastu.

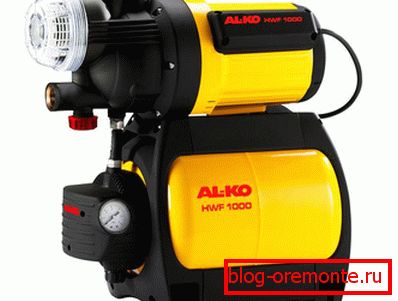

AL-Ko HWF 1000

Это немецкая бюджетная насосная станция, на нашем рынке ценовой диапазон начинается от 8 тыс. рублей. Комплектация включает в себя фильтр грубой очистки и обратный клапан. Имеется также защита от сухого хода. Akumulátor выполнен из полипропилена. Хорошо это или плохо – на этот счет есть множество мнений. Лучше ознакомиться с ними, а после принимать решение о его покупке. Выделим следующие важные технические характеристики:

Parametry

Charakteristiky

Hloubka ponoření

Toto číslo je 9 metrů.

Vodní hlava (max)

Mezní hodnota je v rozmezí 40 m, v praxi tato hodnota dosahuje 30 m.

Produktivita (max)

Maximální hodnota je 3,2 m3/ hodina Skutečný provozní bod je v oblasti 2,5 m3/ hodina

Objem hydroakumulátoru

Kumulativní kapacita činí až 20 litrů vody. Всегда есть вероятность поломки пластикового бака. Это сильный недостаток, по мнению многих.

Napájení

1000 wattů.

Pracovní mechanismus čerpadla

Jedním krokem.

Hmotnost stanice

17 kg.

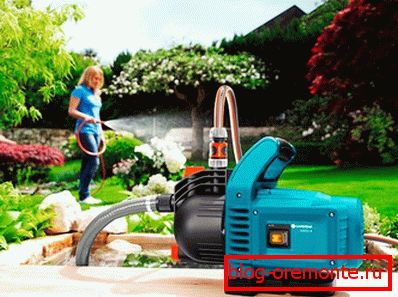

GARDENA 3000/4

Tato čerpací stanice je dovezena z Číny. Má jasné rozdíly od analogů - tiché a snadné. Nicméně uvnitř čerpadla je plastový odpal, což je jeho slabý bod. To je zvláště patrné, pokud stanice zůstává v záporné teplotě. Tento triček se jen zlomil. Nejhorší je to, že z takové stanice na vypouštění vody je poměrně problematické. Kromě toho je nutné studovat přiloženou instrukci dobře, protože stanice neumožňuje použití relé s chodem v suchém stavu.

Níže jsou uvedeny technické specifikace této jednotky:

Parametry

Charakteristiky

Hloubka ponoření

Tato hodnota je 8 metrů.

Vodní hlava (max)

Mezní hodnota je v rozmezí 40 m, v praxi to činí 25 m.

Produktivita (max)

Maximální hodnota je 2,8 m3/ hodina Skutečný pracovní bod je v oblasti 2 m3/ hodina

Objem hydroakumulátoru

Kumulativní kapacita činí až 20 litrů vody.

Napájení

600 wattů.

Oběžné kolo

Vyhazovač.

Hmotnost zařízení

6,5 kg.

Třída ochrany

IP X4

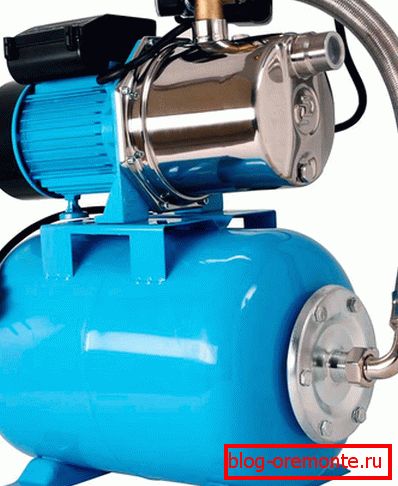

JELEX Jumbo 60/35 H-24

Tato značka odstředivé stanice čerpadla je výrobkem tuzemského výrobce. S dobrým výkonem lze poznamenat relativně nízké náklady na stanici z 9 tisíc rublů. Jednou z nevýhod tohoto zařízení je těžké uvedení do provozu. Kromě toho, pokud jste jej nesprávně nakonfigurovali, bude fungovat špatně. Rovněž je třeba poznamenat, že stanice je vystavena hydraulickým otřesům s ostře uzavřeným jeřábem. Na druhé straně má řada čerpadel JUMBO vynikající automatizaci. Elektromotor má asynchronní typ, což znamená přítomnost vestavěného chladicího ventilátoru a vlastní startér je chráněn tepelnou soupravou.

V tabulce jsou uvedeny hlavní technické charakteristiky:

Parametry

Charakteristiky

Hloubka ponoření

Toto číslo je 9 metrů.

Místo instalace

Ponořeno, instalace je povolena pouze na povrchu.

Těleso čerpadla

Vyrobeno z vysoce kvalitní litiny.

Vodní hlava (max)

Limit je v oblasti 30 m, v praxi je tento ukazatel 20 m.

Produktivita (max)

Maximální hodnota je 3,3 m3/ hodina Skutečný provozní bod je v oblasti 2,5 m3/ hodina

Kapacita hydraulické nádrže

24 litrů.

Materiálový hydroakumulátor

Kovová nádrž.

Spotřeba energie

600 wattů.

Napájecí napětí

220 V.

Třída ochrany

IP54.

Metoda instalace

Je povolena pouze horizontální instalace čerpací stanice.

Hmotnost jednotky

15 kg.

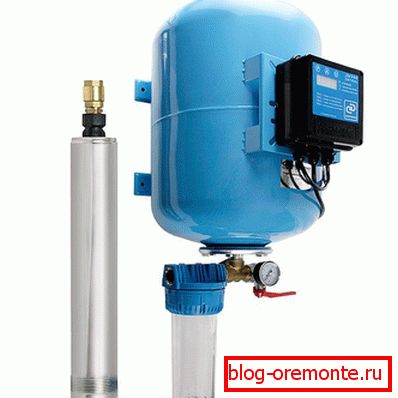

JILEX Vodomet PROF 55/90 Home

Серия отечественного производителя, прост в монтаже и запуске. Насосная станция снабжена необходимой автоматикой, среди которой сухой ход. Основной недостаток – небольшой ресурс при интенсивной эксплуатации, составляет около 4 лет (объясняется это тем, что некоторые детали выполнены из пластика, который быстро изнашивается). Также насосная станция JILEX Vodomet PROF 55/90 Home комплектуется пультом управления, что позволяет программировать работу насоса. В комплектации также идет манометр давления, контролирующий уровень давления.

Technické vlastnosti zařízení:

Parametry

Charakteristiky

Hloubka ponoření

Tato hodnota je 30 metrů.

Místo instalace

Ponorná čerpací stanice.

Těleso čerpadla

Nerezová ocel.

Vodní hlava (max)

Mezní hodnota je v rozmezí 90 m, v praxi to činí 75 m.

Produktivita (max)

Maximální hodnota je 3,3 m3/ hodina Skutečný provozní bod je v oblasti 2,5 m3/ hodina

Kapacita hydraulické nádrže

24 litrů.

Materiálový hydroakumulátor

Kovová nádrž.

Napájení čerpadla

1100 wattů.

Třída ochrany

IP 68.

Hmotnost jednotky

28,5 kg.

VMtec Altera Auto 5/5

Jedná se o německou čerpací stanici, ideálně přizpůsobenou moderní ruské realitě. Cena zařízení je kolem 20 tisíc rublů a více. Během života s vysokým výkonem. Balíček obsahuje suchý chod relé.

Výhody VMtec Altera Auto 5/5:

  • vysoká spolehlivost;
  • tichý provoz;
  • motor je vybaven tepelnou ochranou;
  • všechny použité materiály jsou vysoce kvalitní;
  • nevyžaduje zvláštní údržbu;
  • v práci ekonomické.

Tento přístroj je provozován v různých podmínkách, například:

  • pro sezónní zavlažování;
  • pro organizaci dodávky vody venkovského domu;
  • v systému s velkým počtem filtrů;
  • zvýšení tlaku;
  • pro zavlažovací systémy;
  • pro plnění bazénů a nádrží.

Technické charakteristiky čerpací stanice VMtec Altera Auto 5/5:

Parametry

Charakteristiky

Hloubka ponoření

Tato hodnota je 30 metrů.

Místo instalace

Namontované na povrchu.

Vodní hlava (max)

Mezní hodnota je v rozmezí 58 m, v praxi dosahuje tento ukazatel 42 m.

Produktivita (max)

Maximální indikátor je 8 m3/ hodina Skutečný pracovní bod je v oblasti 5 m3/ hodina

Akumulátor

Provozován bez nádrže.

Napájení čerpadla

1500 wattů.

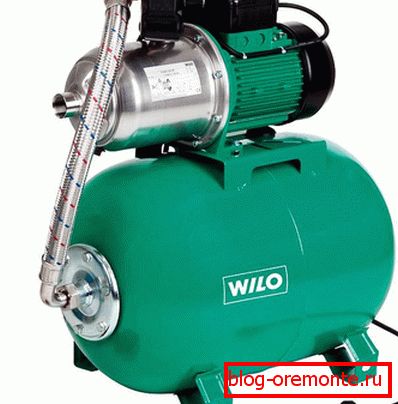

Wilo HMP 603 1

Tento typ čerpací stanice je měřítkem německé kvality. Stanice je však nutná při dodatečné montáži a zejména při instalaci relé pro suché provozování. U všech ostatních indikátorů je toto zařízení spolehlivé a praktické pro použití v soukromém domě. Cena jednotky je kolem 25 tisíc rublů a více.

Technická charakteristika zařízení Wilo HMP 603 1:

Parametry

Charakteristiky

Hloubka ponoření

Tato hodnota je 30 metrů.

Místo instalace

Namontované na povrchu.

Vodní hlava (max)

Limit je okolo 32 m, v praxi to činí 25 m.

Produktivita (max)

Maximální hodnota je 8,1 m3/ hodina Skutečný pracovní bod je v oblasti 6 m3/ hodina

Objem hydroakumulátoru

50 л.

Napájení čerpadla

750 wattů.

Hmotnost jednotky

27,2 kg.

VMtec Altera Auto 9/4

Jedná se o produkt německého trhu. Za poměrně nízkou cenu, která se rovná 19 tisícům rublů nebo více, můžete dostat spoustu práce. Nízká cena zařízení je vysvětlena skutečností, že stanice je shromážděna v Číně, nicméně všechny součásti jsou dodávány z Německa. Proto se nebojte nízké ceny.

VMtec Altera Auto 9/4 Specifikace:

Parametry

Charakteristiky

Hloubka ponoření

Tato hodnota je 30 metrů.

Místo instalace

Namontované na povrchu.

Metoda instalace

Pouze vodorovná poloha.

Vodní hlava (max)

Limit je v rozmezí 48 m, v praxi tento ukazatel dosahuje 38 m.

Produktivita (max)

Maximální hodnota je 15 m3/ hodina Реальная рабочая точка находится в районе 13 м3/ hodina

Akumulátor

Stanice pracuje bez úložné kapacity.

Napájení čerpadla

2000 wattů.

Hmotnost jednotky

27,2 kg.

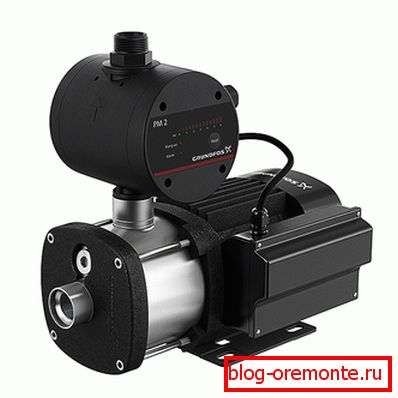

Grundfos CMB-SP SET 3-47 (PM 1-22)

Tato čerpací stanice je samonasávací s automatickým řízením. Program zahrnuje schopnost nastavit cyklické, díky použití relé pro suché spuštění V praxi je správa zařízení velmi jednoduchá. Jedinou nevýhodou je vysoká cena, která je v oblasti 29 tisíc rublů a více.

Technické charakteristiky jednotky Grundfos CMB-SP SET 3-47 (PM 1-22):

Parametry

Charakteristiky

Hloubka ponoření

Tato hodnota je 8 metrů.

Místo instalace

Namontované na povrchu.

Metoda instalace

Pouze vodorovná poloha.

Vodní hlava (max)

Mezní hodnota je v rozmezí 34,9 m, v praxi to činí 30 m.

Produktivita (max)

Maximální indikátor je 3 m3/ hodina Skutečný pracovní bod je v oblasti 2 m3/ hodina

Akumulátor

Stanice pracuje bez úložné kapacity.

Napájení čerpadla

500 wattů.

Hmotnost jednotky

23 kg.

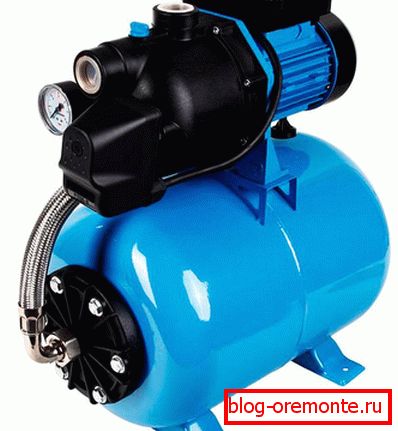

ESPA Aqvabox 350 TP 15 4 M

Tato čerpací stanice vytváří vyšší provozní komfort, protože zajišťuje konstantní vysoký tlak. To je možné díky speciálnímu designu čerpadla a dostupnosti vysoce kvalitní automatizace. Tento model stanice lze také použít k zavlažování ve venkovském domku. V případě nouzového vypnutí čerpadla po uplynutí stanovené doby se stanice znovu restartuje. Je také možné nastavit dočasné zapnutí stanice, což významně šetří prostředky. Tento model stanice je drahé potěšení, cena začíná od 75 tisíc rublů a výše.

Výhody stanice ESPA Aqvabox 350 TP 15 4 M:

  • úspory energie;
  • tichý pracovní proces;
  • Kompaktnost je dosažena díky malému akumulátoru.

Specifikace:

Parametry

Charakteristiky

Hloubka ponoření

Tato hodnota je 8 metrů.

Místo instalace

Namontované na povrchu.

Metoda instalace

Pouze vertikální pozice.

Vodní hlava (max)

Limit je okolo 42 m, v praxi to činí 38 m.

Produktivita (max)

Maximální hodnota je 3,6 m3/ hodina Skutečný provozní bod je přibližně 2,3 m3/ hodina

Akumulátor

Stanice pracuje bez úložné kapacity.

Napájení čerpadla

800 wattů.

Hmotnost jednotky

25 kg.

ESPA ACUAPLUS 5M N

Španělský výrobce ESPA se těší vysoké kvalitě. Náklady na tuto čerpací stanici začínají od 50 tisíc rublů a více. Cena jednotky plně ospravedlňuje kvalitu. Stanice poskytuje spotřebiteli stabilní tlak a tlak vody. Nezáleží na počtu spotřebitelů. Používá se pro čerpání čisté vody z vrtů, vrtů, řek, jezer a dalších zdrojů.

K těmto výhodám patří:

  • dostupnost externího regulátoru rychlosti otáčení hydraulického hřídele;
  • Úspory energie až do 50% jsou dosaženy díky změně rychlosti otáčení hřídele v reakci na současnou úroveň spotřeby vody
  • ochrana proti suchému chodu;
  • v případě nouzového vypnutí po uplynutí předem stanoveného času je automatický systém aktivován a stanice je restartována;
  • čerpací stanice ESPA ACUAPLUS 5M N má vestavěný zpětný ventil, vodní kladivo a manometr;
  • Všechny hydraulické prvky jsou vyrobeny z nerezové oceli a neoxidačních polymerů.

Technické vlastnosti zařízení:

Parametry

Charakteristiky

Hloubka ponoření

Toto číslo je 20 metrů.

Místo instalace

Ponořeno přímo do zdroje vody.

Metoda instalace

Pouze vertikální pozice.

Vodní hlava (max)

Mezní hodnota je v rozmezí 40 m, v praxi to činí 35 m.

Produktivita (max)

Maximální indikátor je 3 m3/ hodina Skutečný pracovní bod je v oblasti 2 m3/ hodina

Akumulátor

Stanice pracuje bez úložné kapacity.

Napájení čerpadla

950 wattů.

Stupeň ochrany

IP 55.

Hmotnost jednotky

13,8 kg.

Shrnutí volby stanice

Takže jsme vám poskytli komplexní informace o výběru čerpací stanice. Doufáme, že vám to pomůže udělat správnou volbu. Nabízíme vám v tomto článku úvodní videa, která vám umožní ponořit se do dalších detailů výběru. Pokud jde o značky čerpacích stanic, existuje mnoho. Hlavní vodítko volby, kterou jsme popsali v tomto článku, jmenovitě hloubka příjmu vody, objem zásobníku (hydroakumulátoru), výkon a výkon. Za tímto účelem vyberte model, který nejlépe vyhovuje vašim podmínkám a finančním možnostem. Happy nakupování!

Video: recenze čerpacích stanic od různých výrobců

Přidat komentář
