Jak spárovat polypropylenové trubky

Polypropylenové trubky se stále častěji používají k montáži systémů vytápění a zásobování vodou - bez ohledu na to, zda je ve vašem domě položen nový potrubí nebo je opraven starý systém dodávání tepla (vody). Pro kvalitní instalaci potrubí z propylenových trubek není nutné být kvalifikovaným instalatorem. Hledání nejvhodnějšího a nejspolehlivějšího způsobu pájení bude v tomto případě relevantní. Nyní navrhujeme, abyste uvažovali o tom, jak propojit polypropylenové trubky pro vytápění vlastním rukama, a také vizuálně vidět pokyny pro video a fotografie.

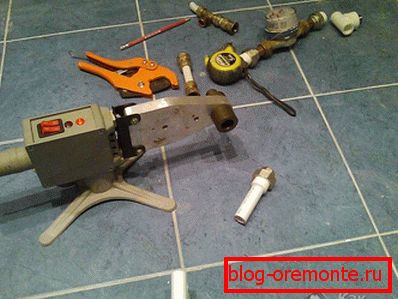

Nástroje a příslušenství

• páječka (přístroj) pro polypropylenové trubky. Nejdůležitějším nástrojem, ale není nutné ho zakoupit za jednorázovou práci v apartmánu, můžete si ji jen pronajmout. Ale pro majitele venkovského domu a dokonce s dalšími vyhřívanými budovami na místě, musí být takové zařízení neustále.
• Teflonové trysky pro páječku. Jejich průměr je až 40 mm. Výběr průměru závisí na konkrétních konstrukčních prvcích instalovaného vodovodního systému. Pomocou trysek se současně roztaví vnější a vnitřní části spojovaných částí (odpaliště, spojka nebo úhel), které se pak spojují a spojují dohromady.
• nástroj určený k odmašťování trubek;
• fréza používaná pro řezání polyetylénových trubek;
• vládce;
• gon;
• měřítko;
• karadas (značka);
• soubor;
• nůž;
• hadry.

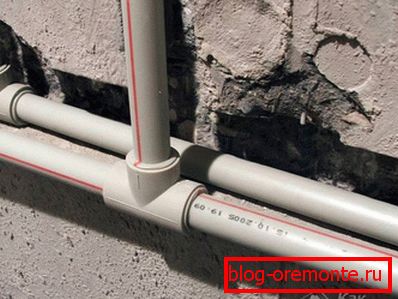

Typy připojení

Hlavní typy připojení polypropylenových trubek:

• tupé spoje - pro pájení trubek o průměru větším než 63 mm.
• zvonek - pro připojení trubek o průměru menším než 63 mm.

Pájecí potrubí se používá k instalaci vodovodních potrubí do soukromých domů nebo vany, protože není potřeba instalovat potrubí o průměru větším než 50 mm. Polypropylenové trubky o průměru 40 (50) mm jsou vhodné pro drátové vedení. Pokud jde například o odbočné potrubí pro připojení jímky ke směšovači, ideální trubka by měla mít průměr od 16 do 32 mm.

Metody připojení

1. Pájení zvonu. Průměr potrubí? 40 mm jsou pájeny pomocí svařovacího elektrického zařízení s odpovídajícími tryskami. Pro pájení průměrů trubek? 40 mm vyžaduje speciální zařízení se zařízením pro centrování.
2. Svařování na tupo. Tento typ pájení je použitelný v případech, kdy je potřeba připojit trubky s průměrem? 50 mm a stěna? 4 mm. Tažné svařování se zřídkakdy používá při stavbě jednotlivých chat.
3. Pájecí sedla. Jedná se o typ tupého svařování. V tomto případě je na válcovou plochu potrubí pájeno speciální sedlo s hrdlem pod úhlem 90 °. Po mírném přidržení svařované sestavy se v potrubí protahuje otvor sedlem. Poté se do sedla připojí další trubka a v důsledku toho budete mít nějakou svařovanou připojenou konstrukci připomínající písmeno "T".

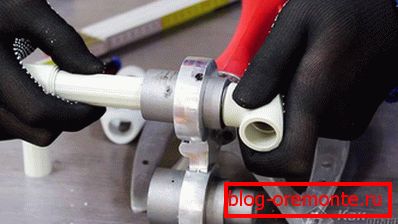

Pájecí technika

Během pájení by všechny vaše akce měly být rychlé, jasné a bez přílišného povyk. Pokud jste nikdy nepájeli polypropylenové trubky, doporučujeme zkusit několik testovacích spojů. Jakmile se budete cítit přesvědčivě o nezávislých činnostech, můžete bezpečně začít svařovací trubky.

Pravidla:

1. Na začátku je montážní zásuvka a potom trubka zcela zasunuta do trysky. Po těchto akcích je nutné provést požadované časové zpoždění.

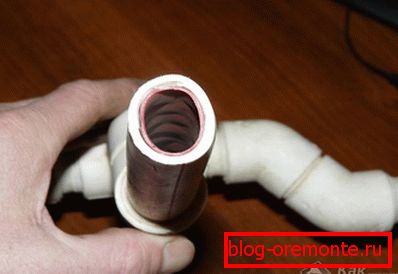

2. První spojení musí ověřit kvalitu svařování. Pokud zjistíte, že díra je zablokovaná uloženou hmotou polypropylenu, znamená to, že hloubka zasunuté části potrubí by se měla snížit o pár milimetrů.
3. Potrubí s větším průměrem se zahřívají déle.
4. Nedovolte, aby se potrubí a konektor přehřál.

Pájecí proces:

• Z okraje propylenové trubky s tužkou (plstěné pero) je třeba označit délku roztavené části (bod, do kterého se trubka vloží do trysky).
• Pokud potřebujete na druhém konci potrubí svařovat další spojku, která změní směr spojování (rohový nebo odpalovací), pak na potrubí je třeba znovu poznamenat umístění na pomocném žebříku. Pokud chybí, značky se aplikují jak na trubku, tak na tvarovky. Tyto značky budou sloužit jako indikace přesného umístění armatury při připojení - vzhledem k podélné ose potrubí a vzhledem k jejímu otáčení na požadovanou hodnotu (například tak, že zásuvky obou armatur leží ve stejné rovině nebo v úhlu 90 ° vůči sobě).
• Poté se do zahřáté trysky na začátku vloží zásuvka, potrubí a potřebná rychlost závěrky. Obě části jsou hladce vytaženy, rychle spojeny, v kombinaci s dříve označenými značkami, úhly jsou regulovány. Všechna tato opatření jsou velmi důležitá pro rychlé a přesné provedení v čase stanoveném předpisy.

• Připojené prvky musí být fixovány po dobu 25-30 sekund - po uplynutí této doby se svařovaná jednotka dostane do konečné polohy (polypropylen vytvrzuje).

Žádné otáčení kolem osy připojených prvků. Je nutné držet polypropylenové prvky pevně, aby se zabránilo náhodnému pohybu trubky v konektoru. Dokonce i malý nepříjemný pohyb může být předpokladem pro tok svařovaných trubek. Je nutné udržovat svařovanou sestavu v přírodních podmínkách, dokud nebude materiál úplně vytvrzen. Další typ chlazení, jako je voda nebo led, je nepřijatelný.

• Pokud byla v práci zjištěna vada (například zakřivení), pak je poškozený fragment vyříznut a na svém místě je nainstalován nový uzel (použití spojky je přípustné).
• Přítomnost dobře roztaveného kroužku kolem potrubí a konec armatury ukazuje, že pájení bylo provedeno správně.
• Na konci procesu pájení je nutné trysky otřít hadříkem ve vyhřátém stavu a odstranit znečištění, tavení a popáleniny.

Jak vidíte, v polypropylenu není žádné obtížné svařování. Stačí jen trochu cvičit. Ale abyste získali zkušenosti a získávali dovednosti, budete muset obětovat malé úlomky potrubí a svůj čas.

Video

Následující video obsahuje pokyny pro spájení plastových trubek pro začátečníky:

Zde je postup spárování trubek se speciální páječkou:
