Jak připojit kanalizační potrubí

Pokud máte potíže s kladením odpadních vod a nevíte, jak připojit kanalizační potrubí, nebojte se: zapamatujte si své dětství a hrajte ... v konstruktoru.

Faktem je, že moderní trubky pro tento účel jsou vyrobeny z PVC (plast, jinými slovy). A pro pohodlí instalace jsou vydávány striktně definovaný průměr a délka. No, jelikož potrubí není vždy položeno pouze přísně rovně, k nim v každém obchodě prodávajícím takové zboží najdete otočné kování. To vše se velmi podobá dětskému designérovi, protože prvky kanalizačního systému, pokud se zvlášť neprojevujete do samotného procesu, jsou jednoduše vloženy do sebe. V důsledku toho získáte silné a spolehlivé spojení, které netěsní, nedovolte nepříjemný zápach a může vám sloužit po dlouhou dobu bez výměny nebo opravy.

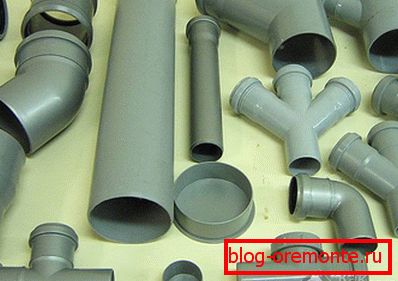

Příslušenství

Но давайте вернемся к фитингам. Příslušenství – это дополнительные элементы к трубам, помогающие их соединять в единую конструкцию. Принято различать фитинги в зависимости от:

• vzory - směrové signály (čtverce), odpory, spojky, rozšiřovače, zátky atd.;
• přiřazení - propojení a meziprodukt;
• formy - tvaru písmene L, ve tvaru "T", rovný.

Neměli byste si myslet, že všechny výše uvedené vybavení jsou odlišné prvky. Ve skutečnosti je stejné označení v každém řádku klasifikace pod jiným názvem. Vezměte například spojku, která slouží k připojení dvou kanalizačních trubek. Podle designu bude tato armatura pouze "spojkou", podle účelu - mezilehlé, ve tvaru - rovná.

Na základě podobné klasifikace tvarovek je mnohem jednodušší představit si, co přesně potřebujete, abyste spojili trubky do jednoho designu.

Shromažďujeme kanalizační systém pro dům nebo byt

Před pochopením připojení kanalizačních potrubí je nutné pochopit princip montáže celého systému kanalizace.

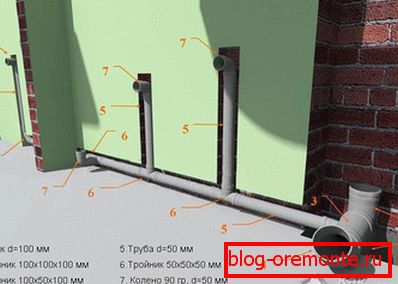

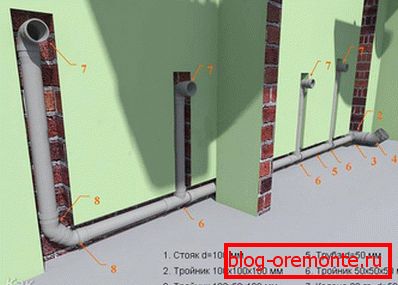

• Takže veškerá práce by měla začínat vytvořením kresby, ve které musíte představit svůj budoucí systém. Vezměte si kus papíru a nakreslete jej schematicky všechny sanitární přístroje, které je třeba napojit na kanalizaci (umyvadlo, WC, sprchový kout nebo vana apod.).

• Poté je spojte s linkami na hlavní stokovou stoupačku. Každý řádek je potrubí. Trubky budou propojeny pomocí kování.
• Vezměte prosím na vědomí, že kanalizační potrubí v domě obvykle mají pouze dva typy: o průměru 50 a 110 mm. Pětatřicet milimetrů je navrženo tak, aby vypouštělo odtoky z umyvadel, umyvadel, vany a sprchy, jakož i z praček a myček nádobí. Pokud je na jednom řádku příliš mnoho instalatérských zařízení, měl by se jeho průměr zvýšit na 110 mm, jinak budete často mít problémy s blokováním.

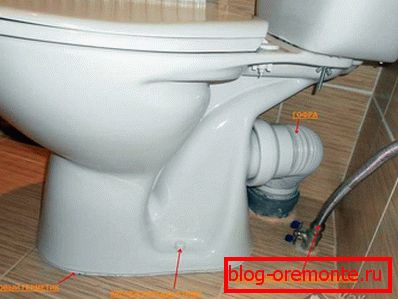

• Záchod je však spojen pouze potrubím o průměru 110 mm, zatímco připojení samotného sanitárního zařízení se obvykle provádí pomocí ohebných vln, které se vkládají do kanalizace.

• Po pochopení, z jakých prvků se vaše kanalizace skládá, je možné jít do obchodu. Vzhledem k tomu, že je téměř nemožné zničit kanalizační potrubí při práci s nimi, neměli byste nakupovat komponenty s marží. A co je nejdůležitější, nezapomeňte, že každá trubka na jednom konci má prodloužení, do kterého bude vložena další trubka. Pokud dlouhou trubku odříznete pilou pilou (řez musí být přísně kolmá) na dvě části, pak druhý prvek nebude mít takové prodloužení a pro připojení k jinému potrubí nebo armatuře budete muset nejdříve nainstalovat spojku. V takovém případě budou náklady na různé soupravy potrubí (jeden s spojkou nebo dvě krátké) přibližně stejné.

• První v kanalizačním systému bude obtokový signál, ke kterému připojíte flexibilní hadici sanitárního zařízení (sifon) na jedné straně a potrubí na straně druhé. Samozřejmě můžete bez této montáže připojit sifon přímo k potrubí, ale v tomto případě, pokud není spoj těsný, existuje možnost, že kloub unikne.

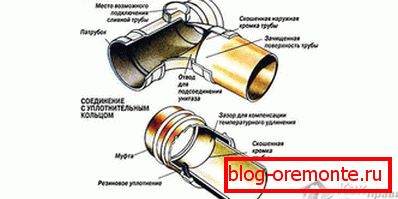

• Při vkládání potrubí do armatury (nebo naopak) dodržujte dvě podmínky:
• v kloubu by se mělo položit pryžové těsnění (prodává se v sadě);
• potrubí musí vstoupit do armatury (nebo jiné trubky) do plné hloubky.

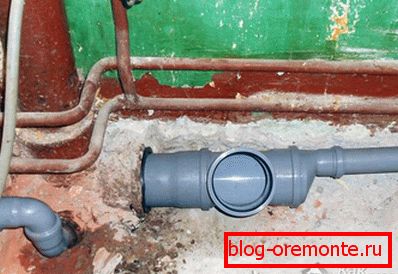

• Dále, v místech připojení k této trubce jiných instalatérských, jsou umístěny tvarovky. Pokud je potřeba připojit potrubí různých průměrů, použijte speciální adaptér.
• Při shromažďování kanalizace nezapomeňte na vytvoření potřebného svahu potrubí, jinak systém nezajistí odstranění kapaliny.
• Pro sestavení systému je nutné přesunout ze sanitárních zařízení na hlavní stoupačku tak, aby klouby neporušovaly tok vody.

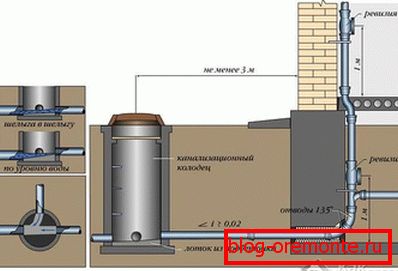

Venkovní odpadní vody

Na rozdíl od vnitropodnikových nebo in-house, externí odpadní vody (postavené na místní ploše) jsou sestaveny bez otočných armatur. Místo toho se doporučuje uspořádat studny - usnadní se čištění. Koneckonců, všechny potrubí budou skryty v zemi a je těžké vykopat je vždy, když se ucpete s vámi, a čištění pomocí kování, které se dostanou na povrch země, není vždy možné.

Samozřejmě, že venkovní kanalizační trubky mají větší průměr než trubky v domě.

Každá z nich, řezaná do vnější trubky, zvyšuje svůj průměr o jednu velikost.

Pokud je vnější trubka společná ostatním dvěma s průměrem 110 mm, pak její průměr by neměl být menší než 160 mm; pro tři trubky o velikosti 110 mm - o průměru nejméně 200 mm. Toto pravidlo platí pro drobné budovy za předpokladu, že vzdálenost k nejbližšímu kanálu nepřesáhne 30-40 metrů. V ostatních případech musí vnější trubka mít větší průměr, aby pracovala "s okrajem".

Video

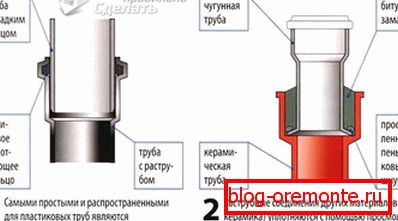

Nejčastěji při instalaci odpadních vod je nutné připojit potrubí různých průměrů. Proto doporučujeme, abyste se dívali na užitečné video týkající se tohoto problému:
