Jak nainstalovat satelitní anténu sami

10-02-2018

Užitečné

Pokud před několika lety byly satelitní příbory součástí luxusu, dnes si každý může dovolit takovou televizi. Takové desky dostávají vysílání ze satelitu, který je umístěn nad rovníkem v geostacionární oběžné dráze. Díky tomu můžete získat velké množství kanálů a vynikající kvalitu obrazu. Vše, co potřebujete, je koupit speciální anténu, tuner a sestavit a připojit všechny. Firmy zabývající se prodejem těchto desek často nabízejí služby pro jejich instalaci. Ale musíte za to platit. Chcete-li ušetřit finanční prostředky, můžete je připojit sami. Zvláštní dovednosti pro to nebudou vyžadovány.

Základní pojmy

Za prvé, pojďme se podívat na základní pojmy, které budeme zmínit v průběhu práce:

Satelitní TV - je na oběžné dráze Země a vysílá televizní signál na kondicionované území pomocí transpondéru. Všechny satelity jsou ve stejné zeměpisné šířce, protože jsou umístěny na rovníku, ale mají různou délku.
Transponder - transceiver umístěný na satelitu.
Satelitní anténa - hlavní prvek, který umožňuje účastníkovi přijímat signál z oběžné dráhy. Sdílí signál z celého povrchu a zaostří na určitém místě, kde je umístěn převodník.

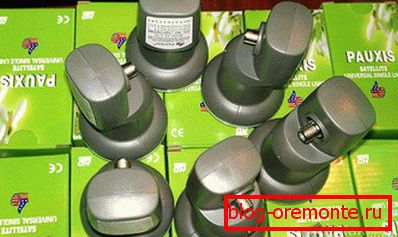

Konvertor - zařízení namontované na držáku přijímá signál odražený od antény.

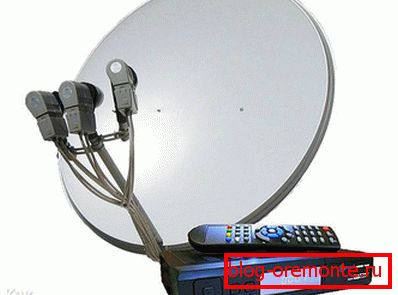

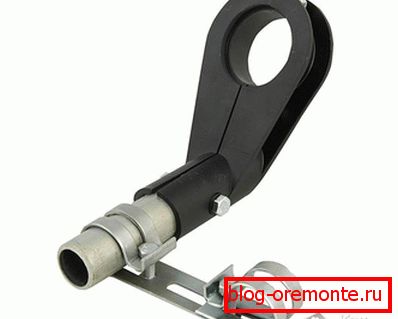

Multifeed - zařízení, které obsahuje další převodníky. Vzhledem k tomu, že družice na oběžné dráze se nacházejí nedaleko, na jedné desce můžete přijímat příjem z několika zdrojů. V takovém případě jsou na jedné anténě instalovány 3 měniče.

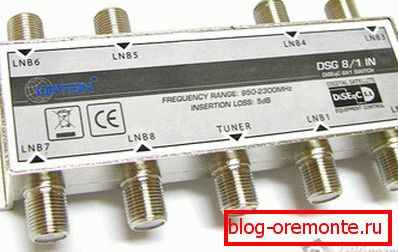

Disek - zařízení, které přepíná signál z 3 nebo více konvertorů na jeden kabel. Tuner slouží k přijímání signálu z jediného zdroje, přenášeného převodníkem. Připojení jednoho z několika zdrojů je zapojeno diskem.

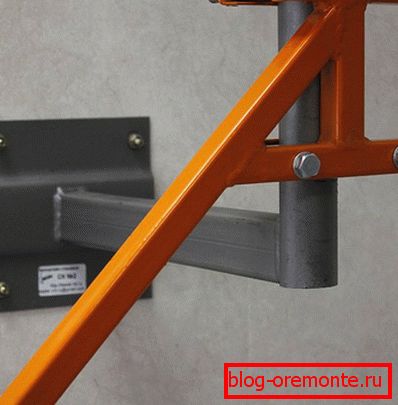

Držák - obvyklý držitel. Je vyrobena z kovu a je upevněna na stěně nebo jiném povrchu.

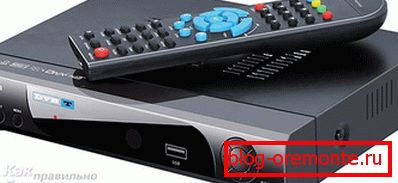

Přijímač (tuner) - zařízení, které přijímá signál přicházející z převodníku. Díky němu je signál vysílán k televizoru a vidíme obraz a slyšíme zvuk.

Znalost všech to není nutné, ale přesto budete mít představu, jak systém funguje. Pak bude instalace mnohem efektivnější a rychlejší.

Zařízení a potřebné nástroje

Když jste si vybrali požadovanou anténu, podívejte se na její kompletní sadu. V podstatě je to:

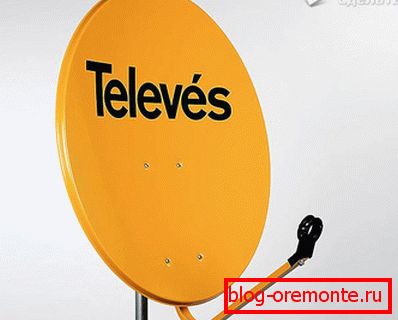

Přímo satelitní parabola (zrcadlo).

Jeden nebo více konvertorů (podle vašeho výběru).

Multifeedы. Если выбранная антенна на 3 спутника, в комплект входят два мультифида.

Disk pro připojení tří konvertorů na 1 kabel.

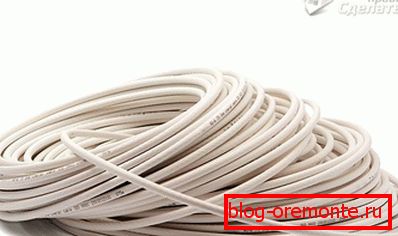

Kabel pro připojení tuneru s převodníkem.

Konzola pro upevnění a další spojovací prvky.

Konektor (F-k) pro připojení kabelu s tunerem, převodníkem a diskem. Celkem 8 kusů.

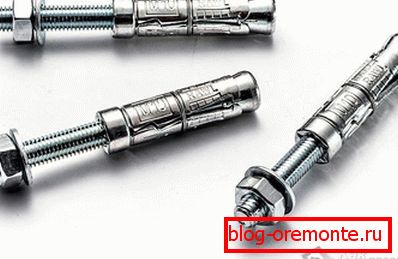

Kotvy upevňující držák na povrch.

Tuner

Pokud není něco zahrnuto, musí být zakoupeno samostatně. Jedná se o detaily, které potřebujete k instalaci satelitní antény.

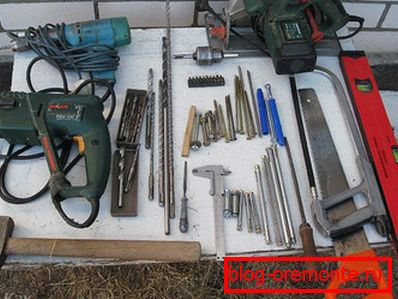

K práci potřebujete následující sadu nástrojů:

šroubovák;
nůž;
řezačky;
klíč na 13;
klíč při 10 - 2 ot / min;
vŕtací kladivo nebo vrtací kladivo;
Poitsitovy vrták - 12 mm.

Po přípravě všech potřebných součástí a nástrojů můžete pokračovat v instalačním procesu.

Krok 1: Výběr místa

Nejprve se musíte rozhodnout o místě, kde bude deska namontována. Hlavní podmínkou je, že by měla být zaměřena na zdroj signálu. Na cestě imaginární linie by neměly existovat žádné cizí předměty: jiné domy, stromy, věže atd. Je důležité znát jedno pravidlo: všechny satelity jsou umístěny na jižní straně. Chcete-li zjistit přesně, kde je zdroj signálu a kam směrovat anténu, podívejte se na nádobí nainstalovaných vašimi sousedy. Stejně tak, dal a vy. V případě, že neexistují žádné sousedy, můžete použít program "Zarovnání satelitní antény". Najdete ji na internetu. Díky tomu můžete přesně vypočítat azimut a úhel pro správnou instalaci.

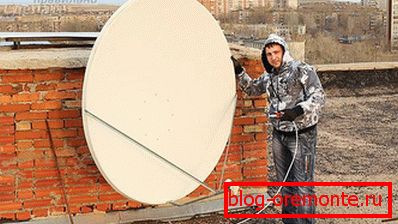

Pokud budeme hovořit o umístění, instalace antén na střeše domu vám ušetří problémy s blokováním zóny viditelnosti družice. V tomto případě stromy a další překážky se nebojíte, ale musíte hodit velký kabel, zvláště pokud žijete v prvních patrech budovy. Pohodlnější, když se nádobí nachází v blízkosti televizoru. Pak bude mnohem pohodlnější instalovat a konfigurovat. Ale zase musíte zajistit, aby nedocházelo k rušení.

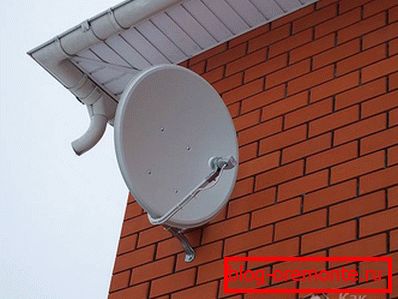

Nejčastěji se anténa instaluje na stěnu v blízkosti okna, balkónu nebo lodžie nebo na střeše. Nedoporučuje se ho instalovat do lodžie nebo balkonu, ani na místa, kde bude vystavena intenzivnímu vniku vody (pod odtoky vody nebo střešní svahy).

Stupeň 2: Montáž antény

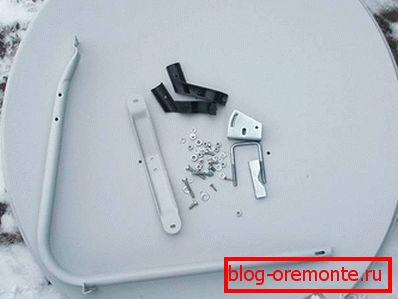

Nyní musíte shromáždit všechny detaily antény dohromady. Chcete-li zjistit, jak to udělat správně, můžete použít pokyny, které musí být nutně zahrnuty.

Chcete-li začít s montáží (potrubí) držet zrcadlo (desky). Souprava by měla mít spojovací prvky (matice, šrouby, šrouby a šrouby), se kterými je připojen hotový spojovací prvek. Svěřte všechno bezpečně, takže pod vlivem povětrnostních podmínek se vše nehrozí a nerozlomí. Nedotýkejte se nastavovacích matic příliš, aby se při ladění pohybovala nahoru a dolů.
Nyní je potrubí namontováno na držáku konzoly. Musí mít speciální otvory, do kterých budou vloženy šrouby. Tam je třeba opravit montáž.
Pokud máte jeden převodník, namontujte ho do držáku. Aby nedošlo k srážení, upevněte jej konektorem dolů. Pokud existuje několik konektorů, musíte sestavit multifunkční zařízení. Vezměte dva multifidy a nainstalujte do nich konvertory. Vše zajistěte pomocí spojovacích prostředků. Když jsou hlavy sestaveny, mohou být namontovány na anténě.
Umístěte multifid na montážní trubku a zajistěte je. Vzhledem k tomu, že všechny šrouby, šrouby a matice jsou pro ovládání potřebné pouze šroubovák a klíče. S jejich pomocí upevňují všechny prvky.

Je na čase vytáhnout kabely a připojit konektory k nim. Použijte nůž, odstraňte horní vrstvu izolace, odstupte od konce asi 1,5 cm. Odstraněním izolace uvidíte opletení. Musí se ohýbat. Totéž by mělo být provedeno s fólií pod pláštěm. Zůstane vystaveno drátu, který je pod druhou izolační vrstvou. Krok zpět o 1 cm a vrstvu vyjměte.

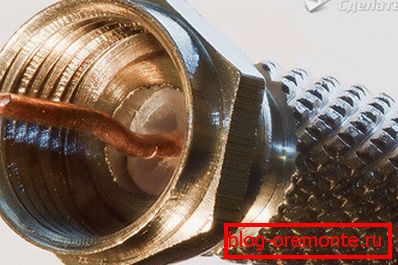

Nasaďte konektor F na konci kabelu. Je-li vodič příliš daleko, může být odříznut a ponechat několik mm od okraje konektoru. Je lepší utěsnit kloub pomocí smršťovací trubice nebo izolační pásky s vrstvou silikonu. Pokud máte anténu pro 1 družici, pak může být kabel připojen ke konektoru, jestliže několik, provádíme stejné manipulace s jinými kabely. Pokud byste měli jeden pevný drát, vyjměte z něj tolik kusů, kolik máte konvertory. Velikost jednoho takového vodiče může být asi 1 m. Přesune se z převodníku na disk.
Ve spodní části antény upevněte disk. Pro tento účel použijte stavební svorky. Poté připojte všechny vodiče a navíjejte konektor F na závitu. Z vodivých vodičů diskee k hlavám a připojte je.

Aby nedošlo k zavěšení vodičů, mohou být na trubku upevněny elektrickou páskou nebo stavebními svorkami.

Stupeň 3: Upevněte desku

Pokud žijete v soukromém domě nebo v 1. patře, lze takovou práci snadno vykonat. Pokud jste ve vyšších patrech, může být tato práce velmi nebezpečná. Postupujte opatrně. Použijte pásy k ochraně.

Otvory jsou vyvrtány na místě, které jste si vybrali. Připojte držák a označte umístění otvorů tužkou nebo ostrým předmětem.
Vezměte punč a dělejte otvory na určených místech.
Upevněte držák na stěnu pomocí hmoždinek nebo kotevních šroubů.
Zavěste anténu na držák a utažení upevňovacích prvků. Není nutné pevně sevřít, aby zůstala možnost úpravy.
Nyní připojte hlavní kabel k jednotce (toto může být provedeno jak na konci, tak ve fázi sestavení).

Nyní je deska pevná a připravená přijímat signál. Abyste to však mohli správně provést, musíte je nakonfigurovat.

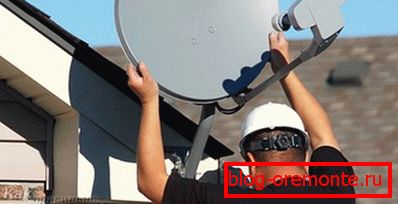

Stupeň 4: Nastavení antény

Nyní je nutné nastavit anténu tak, aby zachytila signál ze satelitu a vysílala ji přímo do tuneru. Bude to nepohodlné, abyste to udělali sami, protože budete muset dát do blízkosti tvého televizoru. Pokud je u vás blízký přítel nebo člen rodiny, může vám pomoci příkazem.

Nejprve připojte tuner k televizoru. To lze provést pomocí drátu "Tulip" nebo SCART - SCART. Poté zašroubujte hlavní kabel z antény do odpovídajícího konektoru v tuneru (má nápis LNB IN).
Zapněte televizor a tuner. Nyní můžete vidět obrázek, který přijde.
Pomalu přesuňte nádobí vertikálně nebo vodorovně kolem místa, kde má být satelit umístěn. Jakmile se objeví signál, kalibrujte obraz tak, abyste získali dokonalý obraz.
Zůstane pouze bezpečně upevnit všechny zbývající matice, aby anténa byla na správném místě.
