Jak nainstalovat bimetalový chladič

Když se rozhodli provést opravy v bytě nebo v soukromém domě, mnoho lidí věnuje pozornost skutečnosti, že staré litinové baterie se nezapadají do interiéru. Ale není to jen krása, protože stará baterie může být skrytá za krásnou obrazovkou. Nejčastěji nutnost výměny baterií vyplývá ze skutečnosti, že nové radiátory nejen pracují efektivněji, ale také šetří palivo spotřebované pro vytápění. Tento článek bude diskutovat o tom, jak instalovat bimetalový radiátor, aniž by se uchýlili ke službám kvalifikovaných odborníků. Díky tomu, že sami pracujete, můžete ušetřit nejen instalaci, ale také přeměnit pokoj.

Zařízení a funkce

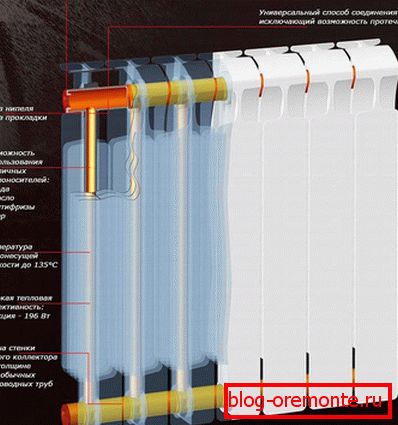

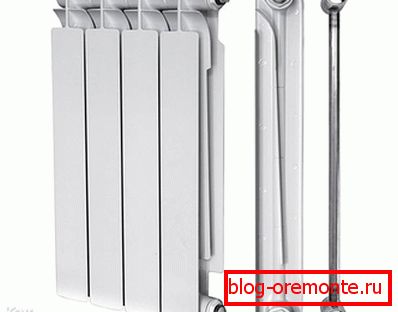

Charakteristickým rysem bimetalového radiátoru je jeho zařízení - je vyrobeno ze dvou typů kovů. Na základně je jádro (z oceli nebo mědi), kterým prochází chladicí kapalina. Na jádro je umístěna hliníková košile.

Při výběru bimetalických radiátorů je nutné objasnit, zda nejsou "polokovové", vnitřní kanály jsou z ocelových trubek a zbytek je hliník. Takové radiátory jsou méně trvanlivé, odolné vůči vodním kladkám a nepodléhají vysokému tlaku.

Bimetalické radiátory jsou různé:

• vysoká pevnost;
• odolnost proti vysokotlaké horké vodě (do 30 atm);
• dlouhá životnost (více než 20 let);
• krátká vzdálenost, která přispívá k efektivnějšímu vytápění místnosti;
• použitý při výrobě vysoce pevného materiálu odolného proti mechanickému namáhání.

Vertikální trubky radiátorů mají malý průměr, takže objem chladicí kapaliny potřebný pro provoz je výrazně snížen.

Za zmínku stojí také to, že radiátory, navzdory jejich vnější podobnosti, se mohou lišit v ceně. To je způsobeno skutečností, že v levnějších systémech se může objevit hluk, protože se současně ohřívá ocel a hliník. Dražší radiátory jsou potaženy povlakem z polymeru, který může tyto zvuky výrazně zmírnit.

Určete počet sekcí

Aby místnost mohla mít komfortní teplotu a současně nefungovala kotel na hranici svých možností, je nutné provést jednoduché výpočty, abyste zjistili, kolik sekcí je požadováno pro každou místnost. Je třeba zjistit prostor místnosti a sílu samostatné části ohřívače.

• Plocha místnosti, kterou se učíme vynásobením 3 stranami - šířkou, délkou a výškou.
• Výkon chladiče je uveden v pasu výrobku.

Příklad výpočtu

• Například prostor má rozměry 3 - 4 - 2,6 m. Vynásobením těchto čísel získáme 31,2 m³.
• Obvykle budeme předpokládat, že každá část bimetalového chladiče má výkon 200 W.
• Pro usnadnění výpočtů dělíme výkon 100: 200/100 = 2.
• Nyní je plocha místnosti vydělena výsledným číslem: 31,2 / 2 = 15,6.
• Výsledná hodnota je výsledkem, který odráží počet sekcí potřebných pro instalaci v místnosti.
• Vzhledem k tomu, že je nereálné zakoupit 15,6 sekcí, zaokrouhlujeme číslo. Výsledkem bylo 16 sekcí.

Výše uvedený výpočet počtu sekcí v místnosti znamená, že stěny jsou teplé a okna nejsou vyfukována. V opačném případě bude nutné zvýšit počet sekcí chladiče.

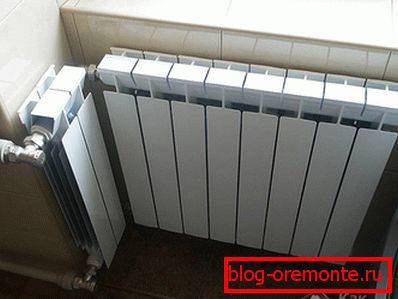

Umístění

Při provádění práce je třeba použít SNiP 3.05.01-85, který obsahuje normy pro vnitřní hygienické systémy. Podívejme se podrobněji na tyto normy a požadavky:

• Radiátor musí být instalován v určité vzdálenosti od stěny (3-5 cm). Pokud je zařízení instalováno příliš blízko, nebude docházet k dobrému oběhu vzduchu, což by vedlo ke snížení jeho účinnosti.
• Vzdálenost chladiče od podlahy by se měla pohybovat v rozmezí 10 cm a 8-12 cm od okraje parapetu, jinak se sníží účinnost výměny tepla.

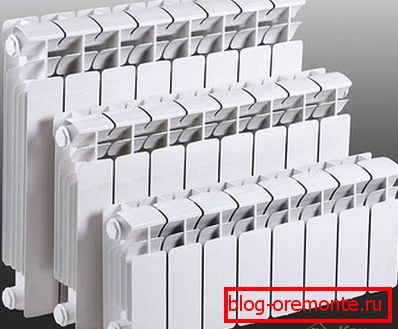

Radiátory přicházejí v různých výškách, takže při výběru výrobku je třeba zvážit vzdálenost od parapetu k podlaze.

Instalace radiátorů

Je zřejmé, že práce budou vyžadovat nástroje:

• sada klíčů;
• měřítko;
• perforátor;
• jednoduchá tužka;
• kladivo;
• Bulharština

Pokud nebylo celé potrubí vyměněno, je nutné vyčistit komunikaci, přes kterou bude cirkulovat chladicí kapalina, a nainstalovat filtr na napájecí stoupačku.

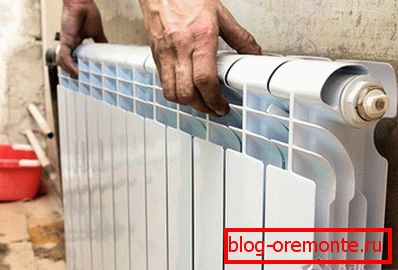

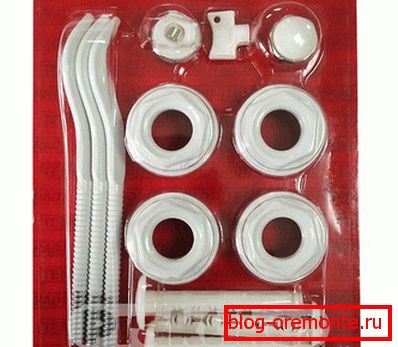

Montáž bimetalických radiátorů probíhá v následujícím pořadí:

• Podle plánu je nutno provádět značení na stěnách, označující místa, kde budou umístěny konzoly, v takové vzdálenosti od sebe, že jsou umístěny mezi sekcemi baterií.
• Na označených značkách s děrovačem jsou vyvrtány otvory a montáž je instalována.

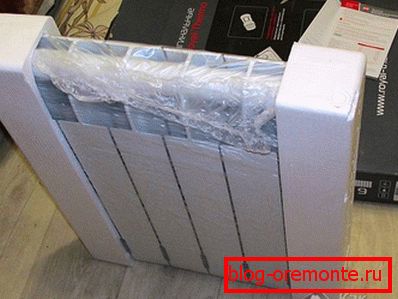

• Pokud je chladič zakoupen demontován nebo je třeba ho zvětšit, je zapotřebí připojit sekce, zapamatovat si, že na jedné straně je levý závit a na druhé straně.

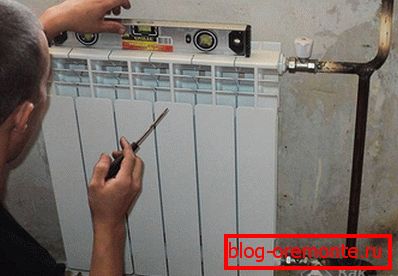

• Radiátory jsou namontovány na hácích a jejich vodorovná poloha je kontrolována úrovní budovy.

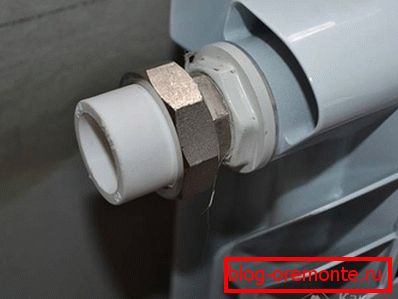

• Nyní je nutné připojit vstupní a výstupní komunikaci s topným systémem.
• Ventily jsou instalovány ventily.
• Na vrchu chladiče je třeba nainstalovat automatický ventil Mayevsky, který uvolní vzduch z baterie.
• Po instalaci je systém naplněn vodou a zkontrolován těsnost (lze provést tlakové zkoušky).

Na poznámku

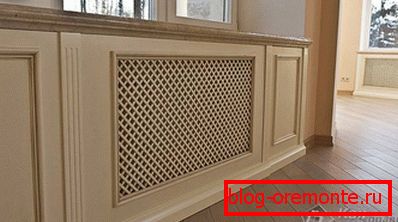

• Bimetalové radiátory se nedoporučují zavírat obrazovku, protože výrazně sníží výměnu tepla. Navíc, pokud jsou nainstalovány automatické regulátory, budou spuštěny změnou teploty pod obrazovkou a nikoliv uvnitř.
• Pokud potřebujete instalovat více než deset částí pro vytápění, nemusíte je kombinovat do jedné baterie. Účinnost této sestavy bude citlivější než dvě baterie se stejným počtem průřezů.
• Je-li vzduch příliš často vypouštěn ze systému, může to být známka existující poruchy (narušení těsnosti kotle nebo chladiče).
• Montážní práce se nejlépe provádějí v tomto období roku, kdy není topení.

Video

Podívejte se, jak můžete samostatně instalovat bimetalový ohřívač na kovových trubkách bez použití svařování:
