Instalujte posuvné brány do svého domu

Zatahovací brána může být dnes nazývána nejoblíbenějším typem brány. Předtím ne každý mohl získat takový design kvůli vysokým nákladům jak na kování, tak i na jiné prvky těchto bran. Dnes je jejich cena mnohem cenově výhodnější. Výhody těchto bran - praktičnost a trvanlivost. Vzhledem k tomu, že se jedná o komplikovaný technický návrh, je lepší instalovat bránu odborníkům. Pokud jste přesvědčeni o svých schopnostech, máte nějaké konstrukční dovednosti a nástroje, pak instalace posuvné brány s vlastními rukama nebude plná mnoha potíží. Kromě toho můžete ušetřit najímání specialistů. Hlavní věc, kterou potřebujete, je zohlednit technické požadavky, výběr součástí, dodržování regulačních zatížení a dodržování pokynů. Podívejme se blíže na proces instalace.

Prvky a součásti brány

Ve skutečnosti, když máte vše, co potřebujete k práci, bude pro vás snadné nainstalovat bránu. Zvláště hluboké znalosti ve stavebnictví nepotřebujete dostatek základních znalostí, materiálů a doporučení odborníků.

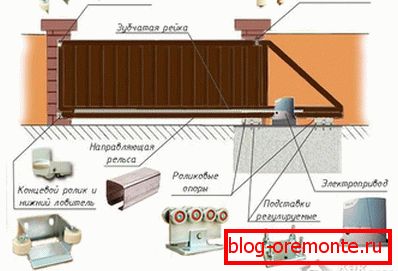

Pro práci budete potřebovat dodávky, ale hlavní a důležitou součást prvků - příslušenství, které jsou zodpovědné za pohyb brány. Skládá se z:

  • válečkový vozík nebo vozík (2 ks);
  • dolní a horní záchytné zařízení;
  • vodítko ve tvaru U;
  • ozubená tyč;
  • odnímatelný koncový válec;
  • horní pojistka s válci;
  • deska pro upevnění válečkových vozíků.

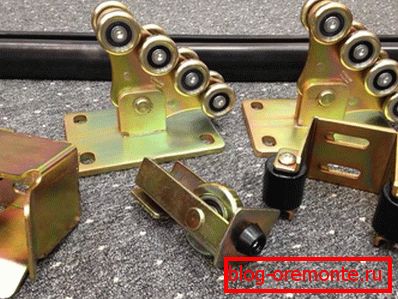

Při výběru kvalitního kování věnujte pozornost prokázaným výrobcům vzhledem k ceně a kvalitě výrobků. Můžete také požádat o pomoc odborníků, kteří vám pomohou vybrat nejlepší možnost.

Je mnohem jednodušší koupit hotovou bránu se všemi potřebnými prvky, které stačí sestavit a nainstalovat. Má speciální instalační pokyny, díky nimž můžete snadno provádět veškerou potřebnou práci.

Pracovní plán

Pak se můžete dozvědět všechny odstíny instalace posuvných bran v pořádku. Prvním krokem je stanovení rozsahu práce, včetně:

  1. Trámení a zakládání základů. Posuvné brány jsou poměrně těžké, takže pro plynulé a správné fungování budete muset vytvořit základ.
  2. Zapojení, chcete-li, aby se vaše vrata otvíraly nezávisle na jednotce nebo plánujete instalovat videokameru na ně.
  3. Montáž válečkových prvků.
  4. Montáž brány na válcovací mechanizmus. V této fázi je nutné zavěsit bránu bez úpravy.
  5. Upevňovací hardware, který zachycuje bránu.
  6. Konečná úprava brány.
  7. Připojení automatizace, je-li k dispozici.

Pokud chcete, aby vaše brána sloužila po dlouhou dobu a bez přerušení, musíte po každém kroku pečlivě dodržovat plán a postupovat podle pokynů.

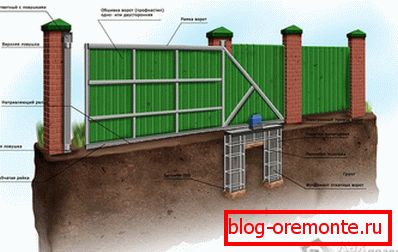

Tažení a příprava základů

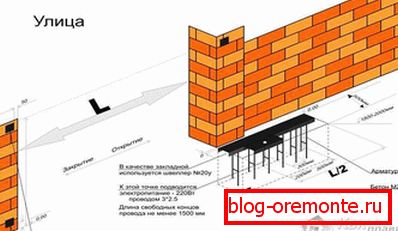

První věc, kterou musíte udělat, je přípravná práce na založení zařízení. Začněte plánováním výkopů. Postupujte podle těchto tipů:

  1. Z okraje brány ustupujte vzdálenost, která je polovina šířky celého průchodu. Například šířka průchodu je 4 m, délka základny bude 2 m od hranice.
  2. Šířka zákopu závisí na šířce konstrukce samotné brány. Například, šířka vaší brány je 20 cm, pak musíte vykopat příkop 10-15 cm široký více ve dvou směrech, to je 40-50 cm.
  3. Hloubka je předmětem kontroverze pro profesionály. Někteří říkají, že je důležité prohloubit zákop pod úrovní zmrazení, jiní - že tento faktor vůbec neovlivní budoucí nadace. Podle prvního by měl základy hluboko do hloubky 1-1,5 m, podle druhého bude stačit 0,5-0,7 m. Jakou hloubku zvolíte, zejména vaše rozhodnutí. Nedoporučujeme dělat to déle než 1 m.

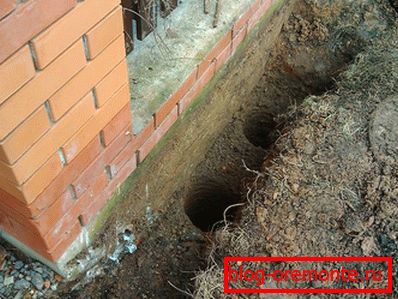

Jakmile se rozhodnete o velikosti, vykopněte příkop na správném místě s lopatou. Měli byste být stejní jako na obrázku níže.

Připravte hypotéku

Chcete-li provést hypotéku, budete potřebovat:

  • šířka kanálu 18-20 cm (lze jej nahradit rohem o stejných rozměrech);
  • armatury O 12-15 mm;
  • svařovací stroj.

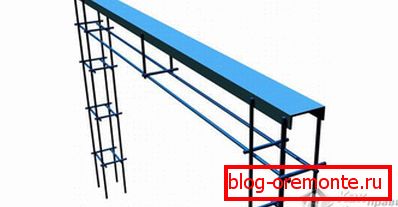

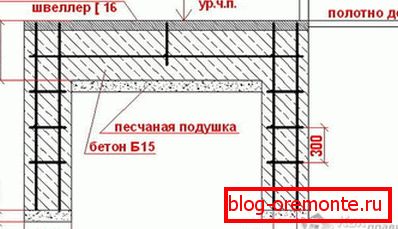

Pokládací prvek je konstrukce z kanálu a tvarovek, které budou v budoucnu zavedeny do výkopu a budou betonovány. Vezměte kovový kanál a nakrájejte ho na délku celého výkopu. Je-li to 2 m, pak by měl být kanál dlouhý 2 m. Poté by měla být k němu svařena armatura, aby se vytvořil kovový rám. Délka tyčí výztuže by měla být větší než hloubka výkopu o 5-10 cm, aby mohla být utopena v zemi. Jak přesně budete svařovat výztuž, záleží na vás, zde nejsou žádné omezení, může se vařit v 15 cm krocích. Hlavní věc je, že rám je silný, má svislou základnu, která je propojena propojkami.

Namísto tvarovek můžete mít jiný typ kovových výrobků, například rohy.

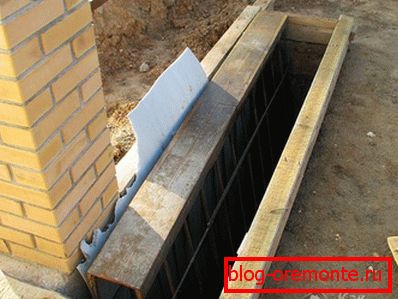

Jakmile je rám připraven, může být instalován do výkopu. Ale předtím by měla být dno výkopu vyplněno pískem nebo jemným štěrkem a utlačováno základový polštář 5 cm vysoký. Vypláchněte výztuhu tak, aby povrch kanálu byl vyrovnaný s povrchem vozovky. Pomocí konstrukční úrovně nastavte rám dokonale hladký. Pokud je na obou stranách silné zkreslení, odstraňte rám a položte písek na toto místo. Pokud bude hypotéka umístěna nerovnoměrně, zabrání to správnému pohybu brány.

Nadace musí být na rovině s cestou. Světlá výška není větší než 5 cm, takže v zimě nemáte problémy s používáním.

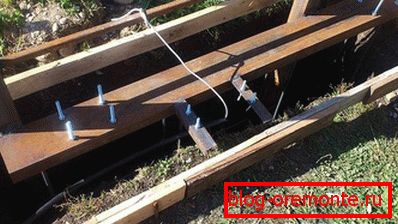

Elektroinstalace

Pokud bude vaše brána vybavena systémem automatického otevírání a zavírání brány, nebo je třeba je nainstalovat. video sledování, musíte se postarat o položení elektrických kabelů. Měly by být prováděny bezprostředně před nalitím základů. Kabel je umístěn ve speciální vlnité hadici a položen v základní konstrukci. Musíte se předem rozhodnout o místě, kde bude měnič instalován, a vést kabely tam. Volné konce vodičů musí být vyvedeny nad úroveň suterénu o 1-1,5 m. Chcete-li udělat vše sami, podívejte se na diagramy a výkresy elektrických kabelů pro posuvné brány.

Nadace lití

Jakmile jste položili kabeláž, hypotéku lze nalit betonovou směsí. K tomu budete potřebovat cement Značka M400, písek a drcený kámen. Poměry jsou následující: u 1 kg cementu jsou potřeba 3 kg písku a 4 až 5 kg drceného kamene. Voda by měla být polovina hmotnosti všech komponent. Ukazuje se:

1+3+4=8

8/2=4

Итого получается 4 л воды на 1 кг cementа, 3 кг песка и 4 кг щебня. Замесите необходимое количество раствора и залейте траншею. Важно, чтобы поверхность швеллера не была забетонирована полностью, бетон должен быть на его уровне. Теперь фундамент нужно оставить до высыхания. На это уйдет 3–5 дней, за которые он окрепнет и будет достаточно надежным для дальнейших работ.

Montáž dveřního křídla

Chcete-li vytvořit rám pro bránu, musíte mít dovednosti, s nimiž můžete pracovat svařovací strojprotože všechny prvky je třeba svařovat. Pokud nemáte zkušenosti s svařováním, můžete požádat o pomoc od svých přátel nebo ve speciální dílně, kde podle vašich výkresů vytvoříte rám brány.

Chcete-li vytvořit rám dveří, musíte si koupit profilové trubky. Jejich velikost bude odpovídat požadované velikosti brány. Existuje mnoho variant návrhů, které můžete udělat. Nejdůležitější je vybrat ten správný pro vás, řezat potrubí požadované velikosti a provádět svařovací práce. Profesionálům doporučujeme vařit rám tak, aby vodorovné příčky byly na vertikálních trubkách. Kvůli tomu zabráníte korozi, potřebujete pouze zablokovat vodorovné potrubí. Když je konstrukce připravena, musí být spáry vyčištěny a rám pokryt ochrannou barvou.

Je-li vaše brána větší než 1,5 m, aby bylo možné zpevnit konstrukci a zabránit jejímu prohnutí, je nutné svařovat příčné kousky o 50 cm.

Ve stejné fázi by měl být na spodní trubku přivařován nosník ve tvaru písmene U, díky němuž bude brána přemístěna. Poté je rámeček opláštěn profilem.

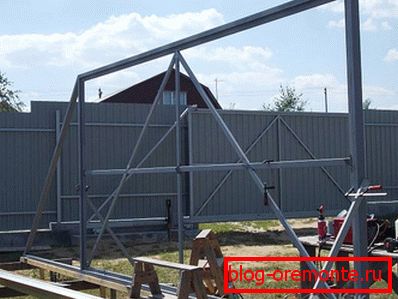

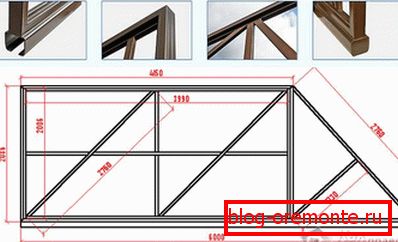

Jedna z možností, jak vytvořit portálový rámec, je uvedena níže.

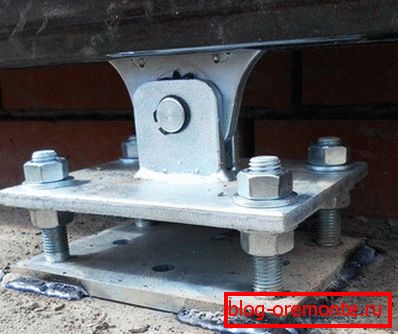

Montáž válečkových vozíků do kanálu

Válečkové vozíky mohou být nazývány nejdůležitějším mechanismem, protože musí odolat zatížení celé konstrukce, a proto by měly být připevněny k kanálu co nejspolehlivěji. Deska pro montážní válečky musí být přivařena k kanálu. Dělají vše co nejvíce hladce a ve stejné rovině tak, aby se brána pohybovala volně. Chcete-li je nastavit rovně, můžete použít laserový ukazatel nebo napnutou šňůru. Další možností je nakreslit rovnoběžnou čáru na podkladu, která bude tangenciální čárou k okraji desky. Svazek desky by měl být uprostřed kanálu. Chcete-li to provést, ustoupte 15 cm od okraje, blíž k otvoru a upevněte první desku. Druhá deska je umístěna 10 cm od opačné hrany.

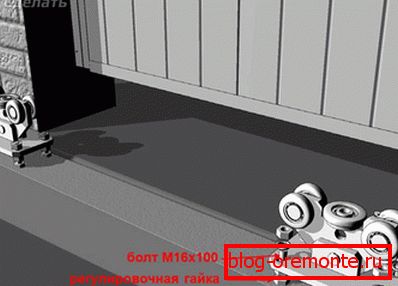

Nyní je třeba upevnit vozíky na desce. Obvykle jsou spojeny šrouby a maticemi. Pevně ​​je utáhněte a nainstalujte bránu. Zkontrolujte hladkost dráhy, proveďte kontrolní měření a nastavte polohu válečkových ložisek tak, aby byla brána dokonale hladká. Chcete-li to provést, můžete použít kabel, který musí být vytažen podél otevírací čáry brány ve vzdálenosti 20 cm od povrchu a 3 cm od druhého sloupku. Kabel bude sloužit jako vodítko pro dokonalou hladkou expozici brány.

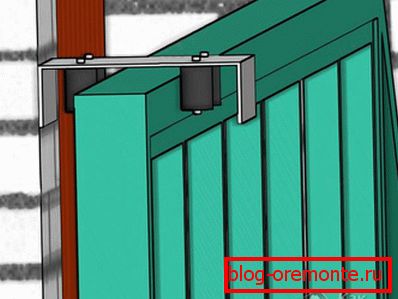

Namontujte horní zámek

Takže když se brána pohybuje, nevycházejí ven, na vrcholu sloupu je instalován zámek nebo vodítko. Bude zastavit bránu a nenechat je houpat v silném větru. K tomu je třeba mít na podpůrném sloupu otvory pro montáž. Všechno správně změřte tak, aby horní rám bez překážek mohl proniknout do držáku.

Na tyči je třeba nainstalovat držák pro montáž vodítka. Pokud ho upevníte do betonu nebo cihel, použijte kotvu o průměru 10 mm. Pokud ho připevníte k kovu, vložte do něj speciální šrouby. V případě použití svařování je nutné vyjmout válečky.

Po upevnění zámku zkontrolujte. Brány by měly chodit hladce, držet se vzpřímeně a válečky by měly pevně držet.

Svěrky jsou různé, válce nebo ve formě konvenčního držáku. Které zařízení si vyberete - vaše rozhodnutí.

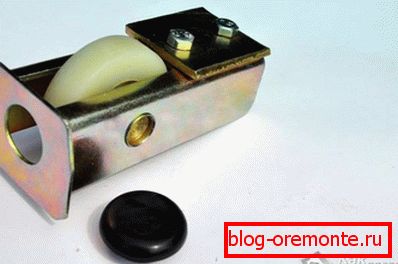

Koncový válec a zátky

Dole na konci nosníku ve tvaru písmene U v přední části je třeba upevnit odnímatelný koncový válec, který je vložen do profilu. Je snadno připojen pomocí šroubového spojení. Na opačné straně je třeba nainstalovat korkový kryt nebo stejný klip.

Takový válec je zapotřebí, aby při zavírání brány se vodítko naklánělo na lapač umístěný na dně, který bude namontován na tyči na druhé straně. Tímto způsobem můžete snížit zatížení nosných desek, které drží válečky na základové desce. Zástrčky nebo zátky jsou překážkou sněhu, deště, nečistot a nečistot, které se mohou dostat do vodicí lišty. Pokud tomu tak není, pak se válečkové vozíky mohou rychle selhat a brána se neotvírá hladce a snadno.

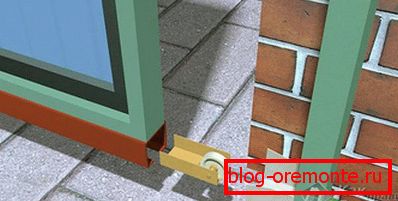

Horní a dolní konektor

Chcete-li zabezpečit spodní a horní uzávěr, musíte zavřít bránu, dokud se nezastaví. U sloupku označte místa, kde končíte bránu. Na tomto místě, nad a pod, je třeba zajistit hypotéky, ke kterým budou připojeny záchranáři. V závislosti na hypotékách je možné je upevnit svařováním nebo šroubováním.

Záchytky zmírní kontakt rámu dveří s opěrnými kladkami a minimalizují uvolnění konstrukce při silném větru. Dolní zachycovač se používá také ke snížení prohnutí rámu, které se může objevit po dlouhé operaci brány. Nakonec zkontrolujte, zda je vaše brána správně nainstalována. Několikrát je otevřete a zavřete, ujistěte se, že kurz je hladký a vyrovnaný.

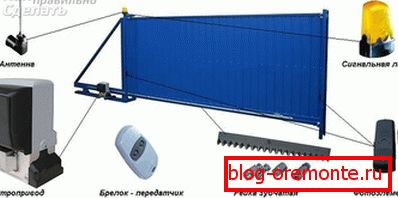

Instalace a připojení automatizace

Pokud chcete, aby se vaše brána automaticky zavřela a otevřela, musíte si zakoupit speciální zařízení a nainstalovat je.

Nejprve je třeba přiřadit montážní desku, ke které bude měnič připojen, k kanálové liště. Obvykle je taková deska zahrnuta. Pro svařování můžete použít profilové trubky, které jsou přivařeny k kanálu a poté je deska svařena. Poté je motor instalován na základně a upevněn pomocí šroubů, které jsou také součástí dodávky. Má nastavovací šrouby, díky nimž lze motor nastavit nahoru a dolů, vlevo a vpravo.

Zbývá pouze svařovat ozubené tyče do rámu ve tvaru U. Bude potřeba trpělivost a přesnost, protože lamely by měly být svařeny tak, aby byly jako celek. Potom při jízdě nebudete slyšet žádné jiné klepací brány. Potom nastavte jednotku tak, aby se brána mohla snadno dostat do činnosti. Zůstává pouze konfigurovat mechanismus podle pokynů výrobce.

To je všechno, po všech manipulacích je vaše brána připravena k provozu. Můžete být hrdý na sebe, protože jste sami dokázali udělat tak skvělou práci. Správně instalované brány budou zcela spolehlivé a jejich životnost vás bude potěšit.
