Instalace topných trubek si sami udělte

Nezávislá instalace domovních topných trubek je poměrně obtížná, ale docela proveditelná. Základem práce je svařování jednotlivých částí potrubí do celého topného systému, připojení radiátorů a topného kotle. Pro svařování kovových trubek budete muset využít služby svářeče. Tento postup slibuje zbytečné náklady, stejně jako kouř a saze ze svařování v bytě. Pokud se rozhodnete instalovat topení potrubí vlastním rukama, použijte polypropylenové trubky pro práci.

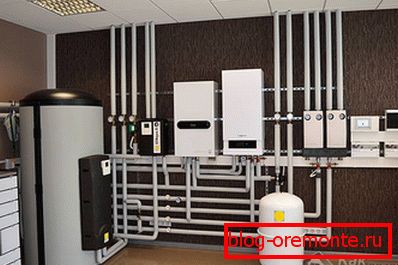

Distribuce potrubí

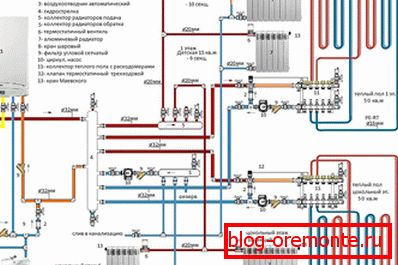

Od správného směrování potrubí závisí na výkonu vašeho topného systému. Existují různé schémata systémů vytápění, existují však dvě nejoblíbenější:

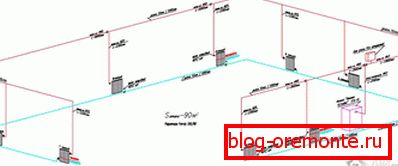

Nejvyšší systém úniku vody velmi prospěšná pro svou nezávislost od nuceného oběhu vody. Voda ohřátá v kotli stoupá potrubím k hornímu bodu a potrubím prochází radiátory směrem dolů (spodní) trubka. Z vratného potrubí proudí voda zpět do topného tělesa. Pro provoz tohoto systému je potrubí namontováno na úrovni. Je nezbytné, aby z výstupu kotle ve směru jeho vstupu byl v celém potrubí malý předsudek pro libovolnou cirkulaci vody.

Takový systém je přínosný tím, že nevyžaduje instalaci čerpadla pro cirkulaci vody. Ušetříte na elektřině a když je vypnuto, vytápěcí systém i nadále pracuje. Nevýhodou systému je pouze nedostatek estetiky. Horní potrubí je používáno s větším průměrem než v systému se spodní skvrnou. Takové potrubí je těžší ukrýt ve zdi. Kromě toho ušetříte na elektřině a koupíte čerpadlo, budete přeplňovat za zvýšenou spotřebu energie používanou pro kotle.

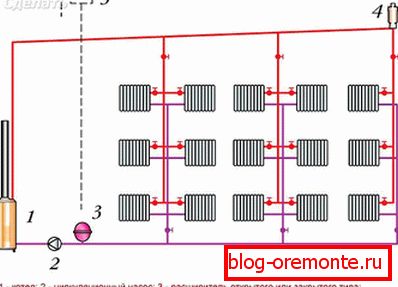

Spodní systém úniku vody umožňuje použití plastových trubek o malém průměru. Oběh vody v potrubí bude zajišťovat čerpadlo. Tento typ systému má vyšší účinnost, než je uvedeno výše.

Výhodou instalace potrubí je položení tenké plastové trubky pod podlahu budovy a její propojení s podlahovým vytápěním. K radiátoru pod podlahou přicházejí dvě malá délka potrubí pro připojení. Nevýhodou tohoto systému je jeho závislost na čerpadle. Elektřina byla odpojena nebo došlo k rozbití čerpadla - nelze použít topný systém.

Instalace potrubí

Všechna práce začínají plánem topného systému. Pokud se rozhodnete instalovat vytápěcí systém z polypropylenových trubek, postupujte při spárování kloubů na nepotřebné kusy potrubí. To vám ušetří zbytečné manželství v práci. Na základě plánu získáte požadovaný počet polypropylenových trubek, armatur, kohoutků, páječky.

• Ve stěnách a stropách budovy, kde bude potrubí procházet, děrujte otvory přes perforátor.
• Pomocí nůžek pro řezání trubek řezte požadovanou velikost kusů, na okrajích odstraňte malý zkosení, abyste dosáhli lepšího vstupu trubky do armatury. Na zesíleném potrubí vyčistěte okraj fólie ve vzdálenosti hloubky instalace. Zesílená trubka, pokrytá plasty nahoře, nemusí být zbavena.
• Ohřívejte páječku a připravte ji na pájení. Vypočítat tak, aby většina provedení pájecího provedení byla na stole. Stěna by měla mít poslední pájecí body pro připojení celé konstrukce. Tento způsob instalace usnadní vaši práci a nebudete v nepohodlné poloze s pájecím želetem na podlaze, abyste spájeli každý spoj potrubí.

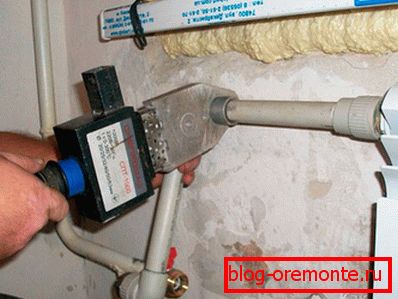

• Vložte okraj potrubí do páječky na jedné straně a současně namontujte na druhou stranu. Zahřejte na 260^°C. Vyjměte polotovary z páječky a zapojte je tak, že vložíte trubku do armatury. Pokud máte pocit důrazu na montážní stěnu, netlačte na potrubí. V opačném případě může stlačený okraj snížit průměr průchodu. Po několika vteřinách jsou polotovary pájeny. Pro pájení trubek různých průměrů potřebujete čas, který naleznete v této tabulce:

• Po spárování všech možných částí na stůl položte obrobky na jejich trvalé místo a trubky upevněte do zvláštních držáků. Poté musíte v jediném potrubí napájet veškerou váhu obrobku.
• V dalším kroku se připojte k systémovým radiátorům. Doporučujeme instalovat kulový ventil na každém vstupu a výstupu chladiče. Pokud selže jeden radiátor, bude možné vypnout kohoutky a celý systém vytápění bude pokračovat v práci. Při instalaci kohoutků utáhněte všechny závitové spoje pomocí pásky FUM. Namontujte šroubení do ventilu ze závitů na plast a pájte ho do společného potrubního systému. Tento typ spojení však bude jediný. Chcete-li vyměnit chladič, budete muset trubku odříznout a znovu ji pájit. Abyste se tomuto problému vyhnuli, nainstalujte odpojitelné spojení mezi armaturou a kohoutkem - americkou.
• Plně hotový topný systém vyfouká kompresor a nasměruje tok vzduchu do horního potrubí. Vzduch musí procházet celým potrubím a radiátory neomezeně a vystupovat do spodní trubky - zpětné trubky. Pokud vzduch neprojde, znamená to, že během pájecího procesu jste sňali a pájili průchod potrubím. Nemůžete dělat nic, je nutné potrubí řezat na místě a hledat vadné pájení.
• Po úspěšné zkoušce připojte trubky k čerpadlu a k topnému kotli. Mějte na paměti, že kotel musí být umístěn v nejnižším místě celého potrubí a v samostatné místnosti. Připojte všechny stejné kování s přechodovým závitem na plast.
• Vstoupit do systému čerpadlo, vypustit vzduch z radiátorů a zkontrolovat všechna připojení.

Poté je váš topný systém připraven k provozu, můžete zapnout čerpadlo a zapálit kotel. A polypropylenové trubky vám zaručí vysokou kvalitu provozu systému po dobu nejméně 50 let.

Video

V tomto videu se specialisté podělí o své znalosti a povědí vám, jak provést domácí instalaci systému vytápění domů:
