Instalace jednopatrového topného systému s polypropylenovými

Po vybudování domu se mnozí lidé začali divit, jak se v nich vytápí. Ihned je třeba poznamenat, že tento přístup je zásadně špatný, protože se musel postarat o to ve fázi plánování. Je to proto, že pokud chcete instalovat jednopalubový topný systém s polypropylenovými trubkami, nebude to tak snadné a možná budete muset zničit to, co již bylo hotovo. To se týká nejen děrování otvorů ve stěnách, ale také holení podlahy, protože touha dělat bydlení nejen teplé, ale také krásné, položením potrubí takovým způsobem, že nezkazují design vytápěné místnosti, je pochopitelné.

Zařízení a vlastnosti jednočinného systému

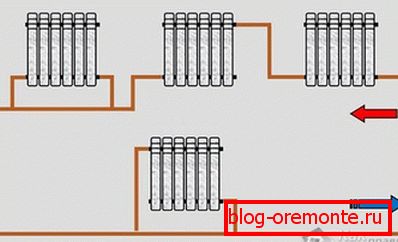

Zvláštností jednorázového topného systému je to, že potrubí vychází z kotle, jehož druhý konec opět přichází k kotli. Bez přerušení hlavní linky jsou k němu připojeny radiátory.

Takové topné systémy mohou být:

  • horizontální (průtok);
  • s horním zapojením (vertikální).

Oba systémy mohou být uzavřené i otevřené.

Klasika (nejčastěji používaná) je horizontální potrubní kabeláž. Pro dodatečné vybavení lze zakoupit libovolnou baterii:

  1. regulátor chladiče;
  2. kulové kohouty;

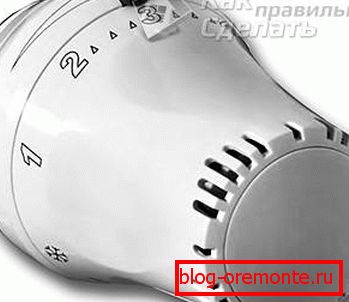

  3. termostatický ventil atd.

Jak bylo zmíněno na začátku článku, jednou z výhod jednočinného systému je schopnost skrývat komunikaci v podlaze. To je důležitý faktor, protože v dnešní době je málo lidí, kteří schovávají topné tělesa za záclonami, a to není praktické, protože je narušena cirkulace vzduchu kolem baterií, což má za následek zvýšení teploty kotle, což vede k zbytečné spotřebě paliva.

Pokud v sestaveném systému nedochází k žádné protilehlosti nebo rozdílům ve výšce, může pracovat bez čerpadla.

Výhody

  1. Instalace jednokanálového systému se provádí s menším počtem trubek (30-40%).
  2. Jednoduché uspořádání, jehož instalace může provádět nespecialista.
  3. Ve srovnání s dvojitým topným systémem je instalace s jedním potrubím rychlejší.
  4. Systém lze instalovat jak v jednopatrovém domě, tak v domě s několika podlažími.
  5. Při instalaci trubek není problém s tím, jak obejít dveře.

Nevýhody

Po rozhovoru o výhodách je třeba zmínit nevýhody.

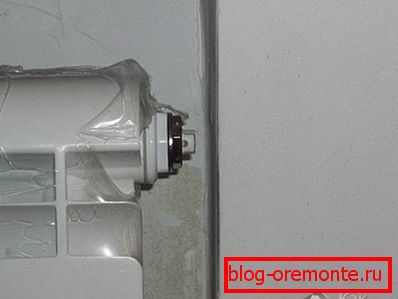

  1. Každá baterie musí mít Mayevsky ventil nebo automatický systém pro odvzdušnění ze vzduchového systému.
  2. Nerovnoměrné rozložení chladicí kapaliny - na každou další baterii přichází chladnější voda, takže účinnost posledního chladiče bude nízká. Pozici lze zlepšit instalací cirkulačního čerpadla v systému.

Plánování

Ne každý může používat počítačové programy pro modelování v 3D projekci svého domu, což by nepochybně bylo velmi výhodné. Vzhledem k této nuance budeme zvažovat, jak vytvořit plán ručně psaním všeho na list papíru.

Při vytváření schématu je třeba vzít v úvahu zvláštnost instalace systému polypropylenových trubek - hladké otáčky v něm nelze provést.

  • Při kreslení je třeba vzít v úvahu, že linka musí být položena s mírným sklonem - nejméně 0,5 cm na 1 metr trubky, jinak nebude fungovat bez čerpadla.
  • Určíme místo instalace kotle.
  • Pokud z nějakého důvodu potrubí nemůže být ukryto v podlaze, bude nutné provést vnější instalaci nebo částečně skrýt potrubí v podlaze - v místě největšího pádu.
  • Na schématu označujeme místa instalace baterií a uvědomíme si, jak moc by měly být.

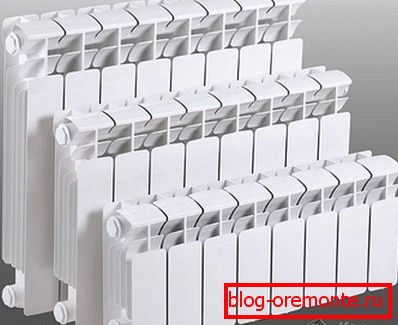

Určení počtu sekcí, které budou potřebné pro danou místnost, je třeba vzít v úvahu, že každá další baterie se ohřívá méně, takže je třeba zvýšit počet částí kompatibilních baterií (nebo oblasti, pokud jsou radiátory z oceli).

  • Pokud jsou instalovány kohouty, termostat atd., Mělo by to být také uvedeno v diagramu.
  • S úplným obrázkem můžete vypočítat, kolik trubek, tvarovek a těch prvků, které jsou plánovány pro dodatečné vybavení, potřebujete.

Instalace

Pro instalaci topného systému, který je uveden ve výrobku, není zapotřebí tolik nástrojů. Toto je:

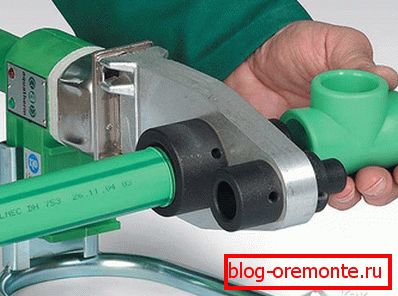

  • páječka pro montáž plastových trubek;
  • Nůžky pro řezání plastových trubek;
  • holicí strojek (pokud jsou zakoupeny trubky s vnější výstuží).

Všechny polymerní výrobky jsou vhodné pouze pro dodávku vody. Musíte si zakoupit vyztužené potrubí, jejichž vlastnosti umožňují použití pro vytápění. Nejlépe je to, jestliže se jako výztužná vrstva použije čedičová vlákna nebo hliníková fólie - v tomto případě se koeficient protažení trubek třikrát snižuje, na rozdíl od výrobků se skleněnými vlákny.

Prvním krokem je označení na stěnách každé baterie. Musí být instalovány pod každé okno - což zabrání tomu, aby studený vzduch proudil do podlahy. Aby baterie mohla plně plnit svou roli, musí být její délka nejméně 70% šířky okenního otvoru. Je také důležité udržovat vzdálenost:

  • Z okenního parapetu - 10-12 cm.
  • Ze zdi - 3-5 cm.
  • Z podlahy - 8-12 cm.

Při nákupu baterií je třeba vzít v úvahu tyto požadavky.

Jak zjistit, kolik článků baterie potřebujete nainstalovat pro jednu místnost, najdete v článku o bimetalových radiátorech.

Při použití vodorovných značek je třeba označit místa, kde budou upevňovací prvky instalovány tak, aby se instalované spojovací prvky nacházely mezi částmi nainstalované baterie.

  • Děrovač ve stěně jsou vyvrtané otvory, ve kterých instalujeme spojovací prvky.
  • Nyní je třeba připravit baterii. Jsou-li pokryty filmem z továrny, nemusí být odstraněny.
  • Dodržujeme plán, instalujeme ventilační ventily, termostaty a kulové kohouty.
  • Nabíjíme baterie na jejich místech a pomocí úrovně budovy kontrolujeme jejich horizontální polohu.
  • Pak jsou trubky pájeny. Je důležité nezapomínat, že je nutné pozorovat svah hlavní silnice.
  • Je lepší instalovat bypass s čerpadlem na zpětné potrubí před kotlem.
  • Je nutné instalovat expanzní nádobu a jednotku s prvky bezpečnostní skupiny.
  • Jednoduchá topná soustava není zapotřebí k naplnění vodou z nejnižšího bodu, protože všechny radiátory budou mít vzduch, který bude odvětráván. Pokud je nainstalován automatický systém odvzdušnění, tento úkol bude zvládat.

Zbývá spustit kotel a zkontrolovat výkon jednorázového systému sestaveného ručně.
