Diy vrtání

Každá lokalita země potřebuje zdroj vody. Chcete-li získat vodní zdroj, je nutné vybavit studnu nebo studnu. V tomto článku budeme popisovat technologii vrtání studny vlastními rukama, zvážit různé metody (perkusivní vrtání, použití vody) a také ukázat video instrukce.

Než začnete pracovat, musíte:

  • uveďte kde a v jaké hloubce se na místě nacházejí kolektory;
  • zjistit, do kterého druhu patří půda;
  • pomocí předchozích údajů vyberte konkrétní typ studny.

Existují dva typy studní:

  • Habešská studna - hloubka 3 až 12 m.
  • Sandy - až 20-30 m.

Při zřizování studní se doporučuje, pokud je to možné, zvolit místo, kde nejsou vodonosné vrstvy hlubší než 20 m, protože takové hloubkové síly používají složitější stavební zařízení.

Průměr vrtu je určen průměrem ručního vrtáku a trubky, která se má umístit do otvoru vytvořeného v zemi. Standardní průměr potrubí nepřekračuje 11-12 cm. Proto by průměr průchodu neměl být menší než 14-15 cm.

Jako nástroj, pomocí kterého můžete vytvořit díru v zemi, lze použít vrtání následujících typů:

  • vrtací vrtačka,
  • vrták
  • vrták ve tvaru lžíce.

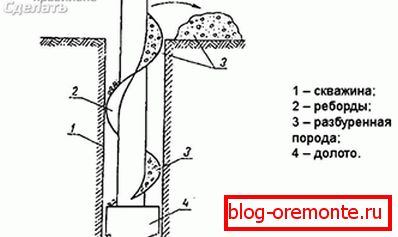

Pokud je na pozemku neopodstatněná půda, je moudřejší použít lžičku. U tvrdých půd se doporučuje použít vrták. Nejlepší je pracovat se smíšenou půdou se šnekovým dopravníkem.

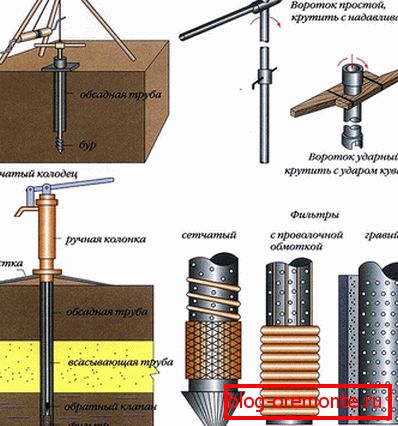

Uspořádání na místě

  1. Při výběru místa pro vrtání je třeba vzít v úvahu, že vrata by měla být umístěna na místě vzdáleném od vypouštěcích otvorů nebo jiných zdrojů znečištění.
  2. Za prvé, v oblasti budoucí studny je nutné odstranit horní vrstvu půdy o velikosti 1,5-1,5 m do hloubky nepřesahující 1 m. Takové opatření zabrání vstupu půdy do dobře připraveného stavu.

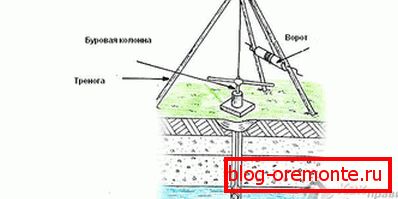

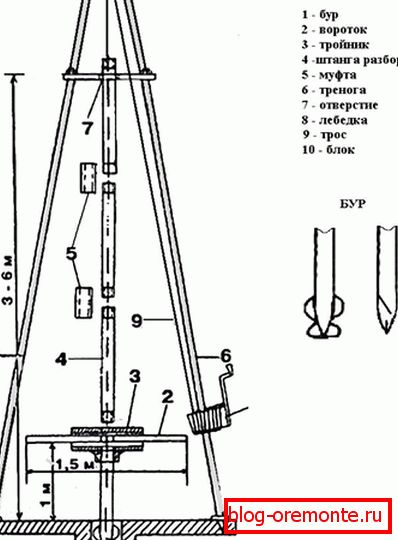

  3. Pro usnadnění uspořádání zdroje vody je třeba postavit stativ. Stativ se snadno dělá sami pomocí dřevěných dříků o průměru 15-20 cm nebo dřevěného nosníku o rozměru 100x150 mm. Instalace se provádí následovně: kulatiny jsou uloženy na zemi v podobě trojúhelníku a jejich připojení je bezpečně upevněno. Jemně zdvihněte stativ, musíte ho pevně nainstalovat tak, aby křižovatka, kde bude naviják připojen, byl přesně nad místem budoucího vrtání.
  4. Poznamenejte si místo, kde bude vestavěna ruční vrtačka, musíte položit zbytek otevřené země s dřevěnými štíty - to nedovolí, aby se zemina při vrtání rozpadla.

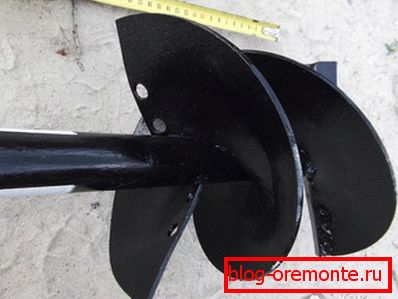

  5. Studna je nejlépe organizována pomocí ručního vrtačku. Tato vrtačka se nazývá vrták a má schopnost prodloužit délku rukojeti pomocí další kovové tyče. Kabel je upevněn v blízkosti hada, který tvoří břit vrtáku, jehož druhá hrana je upevněna na navijáku zavěšeném ze stativu.
  6. Před začátkem práce je na tyči vyznačena vzdálenost 50-60 cm - v takové hloubce je třeba vrták postupovat. Po dosažení značky je nutné šnekový šnek z otvoru v zemi odstranit pomocí rukojeti nebo později pomocí kabelu a důkladně jej očistit. Přidáním kovových lišt k prodloužení vrtáku je třeba měřit dalších 50-60 cm od počáteční značky.
  7. Jakmile je vodorovná vrstva otevřena v určité hloubce, je nutné pokračovat v vrtání na vodotěsnou vrstvu.

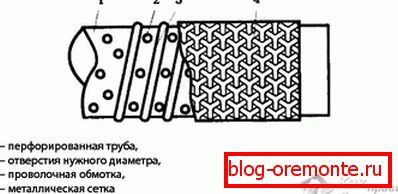

  8. Chcete-li vyčistit vodu v jamce, je nutné použít plášť. Když je množství půdy zvednuté s ním prakticky sníženo na nulu, je nutné v otvoru instalovat plášť s filtrem. Než umístíte filtr ve formě kovové trubky s mřížkou nebo malými otvory, odborníci doporučují pokládat vrstvu štěrku na dně studny.
  9. Stabilita potrubí je zajištěna štěrkem nalitým do prostoru mezi půdou a stěnami potrubí.
  10. Čerpadlo spuštěné do jímky musí být instalováno tak, aby bylo zcela ponořeno do vody a dodávalo čistou vodu k povrchu.

Dřevo je možné chránit před vnějším znečištěním pomocí střechy namontované přímo nad ním.

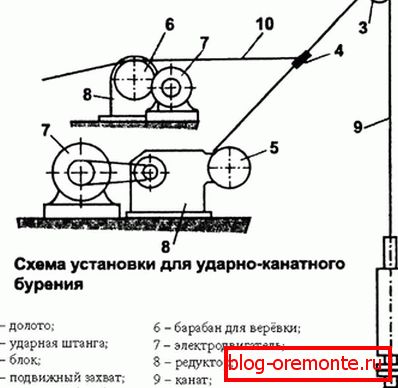

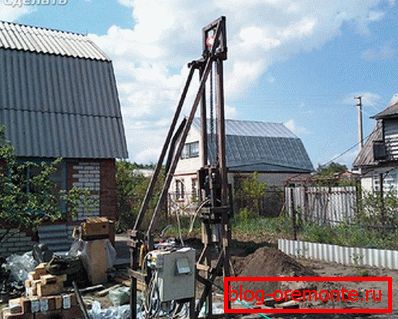

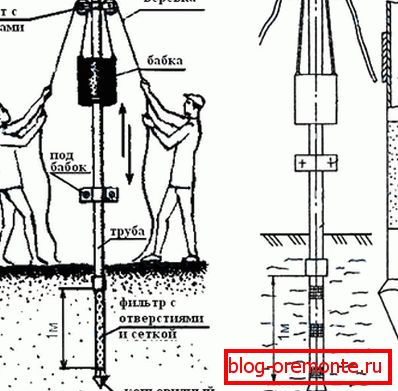

Perkusní vrtání

Zařízení vrtné soupravy

Pro práci bude nutné shromažďovat následující materiály:

  • Vrtačka. Projektil je vybrán na základě typu půdy, například může být dláto, plášť nebo sklo.
  • Kabel nebo lano.
  • Šoková tyč.
  • Věž s navijákem a blokem.

Hlavním nástrojem vrtací soupravy je poháněcí sklo. Zde jsou jeho charakteristické rysy:

  1. Sklo je délka trubky, na jejímž konci je svařena řezná hrana z odolného kovu. Tento okraj má zkosení uvnitř projektilu.
  2. Díky okraji může zařízení při nárazu proniknout hlouběji do země.
  3. Na vrcholu skla se tvoří kovadlina, na níž zasáhne činka.

Tato technologie mimo jiné vyžaduje použití věže. To může být provedeno nezávisle, dává tvar stativu:

  • Design je možné svařit z trubky. Pokud to není možné, mohou být použity dřevěné lišty.
  • Výška věže musí být větší než délka vrtačky. To je důležité, protože projektil, například sklo, musí být zcela nad úrovní země.
  • Na konstrukci je instalován blok. Za ním projde kabel nebo lano.
  • Chcete-li zvednout projektil, můžete použít jednoduchou strukturu typu brány, která se používá ve vrtu.

Vrtání s kapkou

Následující popisuje proces vrtání skla. Práce jsou prováděny následujícím způsobem:

  • S pomocí navijáku zvedněte projektil nad dnem a pak ostře spustíte.
  • Při nárazu skla na šev projektil zachycuje část půdy.
  • Při zdvíhání skla se díky třením udržuje půda na stěnách.
  • Pro hlubší průnik je nutné použít šok. Nejprve jej zvedněte a pak jej spusťte. Při takových akcích zasáhne lišta vrtací projektil, který zachycuje více půdy.
  • Po několika tahuch baru se sklenice stane, aby se vyčistilo od země.
  • Následně pokračuje proces vrtání nárazem stejným způsobem.

Technologie perkusního vrtání pomocí skla je možná pouze na volných a měkkých půdách. Například pokud půda těží z písku, vzhledem k tomu, že částice písku nejsou propojeny, třecí síla nebude schopna udržet písek ve skle.

Níže popisujeme technologii perkusového vrtání na volných půdách.

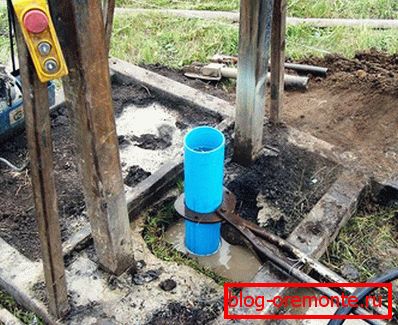

Vrtání na volných půdách

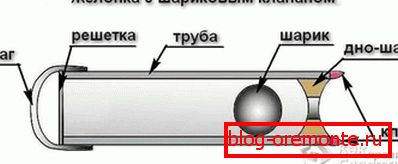

Pokud je půda složena převážně z písku, použije se jako plášť skořápka. Tento nástroj se skládá z následující struktury:

  • Na spodní straně pláště je ventil, který se při nárazu na zem otevírá. Důsledkem je, že se země dostane do pláště.
  • Když se skořápka stane, ventil se uzavře pod tlakem stávající půdy. V důsledku toho je obsah odstraněn venku.
  • Po vyčištění záběru pokračuje vrtání.

Často se při vrtání na bicí může objevit homogenní, tekoucí zemina nebo její vrstvy. Aby nedošlo k usnutí, musíte provést následující kroky:

  1. V průběhu vrtání je hlavně zesíleno skříní.
  2. Na úplně první trubce by měla být provedena expanzní bota, tvar kužele.
  3. V procesu prohloubení jsou části pláště pod svou vlastní hmotností nebo s přesnými otřesy prohlubovány.

Část pláště musí být větší než průměr žloutku. Tím zajistíte volný pohyb projektilu uvnitř trubky.

Vrtání na tvrdém podkladu

Je-li půda kamenitá, použije se k vrtání dláta. Při silných úderech se dláto zlomí / odlomí částice pevných zemin. Zachycené částice se vyloučí z kalu.

Pokud je práce prováděna na pevném podkladu, trubka pláště nebude schopna samostatně řezat půdu. Proto budete muset použít speciální pohyblivé nože, které rozšiřují průměr kufru.

Aby se frézy snížily, frézy by měly být sklopeny tak, aby se zařízení vešlo do skříně. Po dosažení požadované hloubky pod vlivem pružin je zařízení přivedeno do pracovního stavu, čímž se oddělí půda ze stěn kufru. V důsledku toho se skříň sníží.

Co když v procesu vrtání existují středně akvariové čočky? V tomto případě instalace skříně. Pokud tomu tak není, voda jednoduše zaplaví obličej, což bude bránit práci. Za tímto účelem spodní hrana sloupku spočívá na půdní vrstvě, která je pod hladinou vody. Po sifonování vody a zhelonkami eliminuje plemeno.

Důležité nuance

Před a během perkusového vrtání je třeba dodržovat určité nuance, které jsou popsány níže:

  • Bezprostředně před vrtáním se doporučuje vykopat otvor s bočními stěnami 1,5 až 5 m do hloubky 2 m. Je to nutné, aby se půda během procesu vrtání nerozpadla do obličeje. Zpevněte stěny otvoru deskami z desek a postavte vrtnou plošinu nad pracovní místo.
  • Při ručním nebo pneumatickém nárazovém vrtání je třeba dodržet rovnoměrnost obličeje. To může pomoci prodloužení projektilu. Optimální délka je 2 m.
  • Kabel nebo lano musí mít dostatečnou bezpečnostní rezervu. Musí odolat hmotnosti nárazové lišty a vrtací šňůry. Kromě toho musí při zvedání projektilu, který je ucpaný v půdě, odolat zatížení mezery.
  • Vzhledem k tomu, že projektil může uvíznout, doporučuje se průměr kabelu nejméně 10 mm.

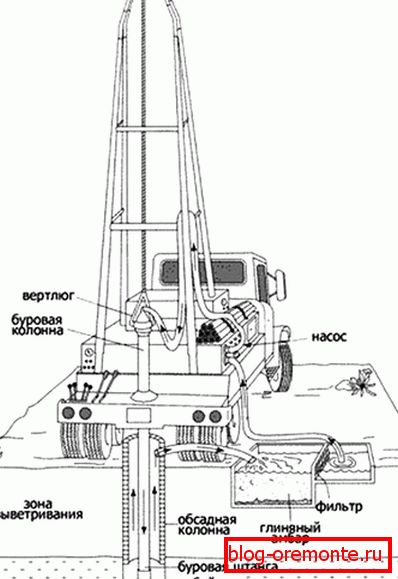

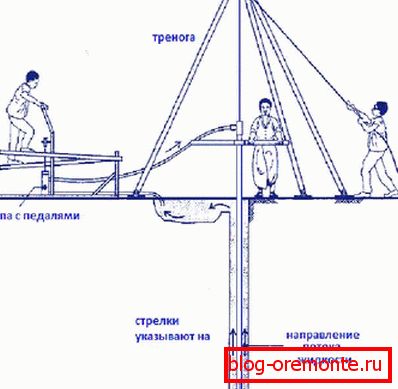

Vrtání vody

Zvláštní, ale vodu můžete dostat ze země sama. Přesněji, aby byla formulována, voda se používá pro vrtání pod vysokým tlakem. Princip této techniky spočívá v tom, že pod vysokým tlakem je voda schopná rozbít horninu nalezenou na její cestě, ničí ji na částice a pak ji vypláchne. Pro provádění vrtných prací na vodě je nutné připravit následující zařízení:

  • nádrž na vodu;
  • elektrický generátor;
  • vysokotlaké hadice;
  • vodní vrtací instalace.

V této práci je hlavní věcí správné uspořádání procesu vrtání, protože samotná instalace nemá komplikované technické odstíny. Pak se můžete dozvědět více o technologických pracích.

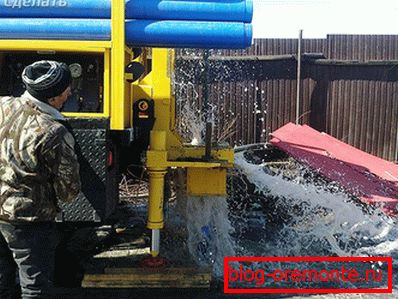

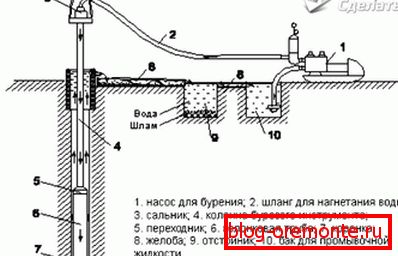

Proces vrtání

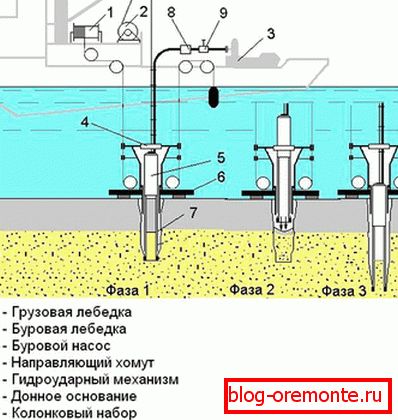

Nejprve je nutné provádět vrtání v mělké hloubce jakýmkoli způsobem. Vrtání se provádí do té míry, že skříň vstupuje až do poloviny své délky. Poté uspořádejte dodávku vody na špičku vrtací soupravy. Samotná instalace je zcela zasunuta do pouzdra. Po zapnutí generátoru začne pracovat elektromotor, který dodává vodu hadicí. Tento motor může vytvořit velký tlak. Samotný tlak se dále zvyšuje zúžením hadice na konec instalace.

Průtok vody je plně úměrný průměru průřezu výstupu. A kvůli vysokému tlaku vody se provádí proces vyluhování horninových částic.

Kvůli tlaku uvnitř se písek a voda zvedají ze studny na vnější stranu. Během vrtání je operátor povinen jen snížit vrtnou plošinu včas na skříň a vytvořit přemisťovací nebo rotační pohyby zařízení. V průběhu postupu je třeba skříň sestavit včas. Celý cyklus vrtání se opakuje.

Pokud jde o použití vody, vrtání se používá jako tekoucí a dříve používané tekutiny. Ale je tu jedna nuance. Pokud během vrtání používáte vodu podle principu uzavřeného cyklu, je proces vrtání výrazně zrychlen. Navíc voda, která má v ní pískové částice, je schopna pod tlakem pomáhat velkým ničivým činům. Jediným problémem, který může nastat, je zanášení hadic a zaváděcí trysky.

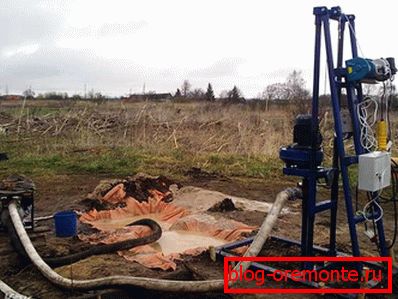

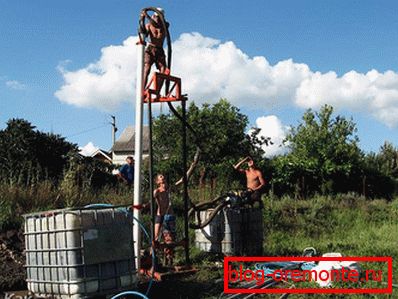

Vrtání bez instalace

Pokud nemáte speciální vybavení, může být provedeno vrtání bez vody. K tomu můžete použít domácí zařízení, ale nemají tak vysokou spolehlivost. Jedinou výhodou je snadná obsluha. Takže za to byste měli připravit tento materiál:

  • kovové potrubí;
  • kompresor;
  • několik čerpadel.

Vezměte potrubí do délky 1 m, je žádoucí, aby byl hrubosrdný. Ve spodní části trubky fixujte 2 nebo 3 trubky malé velikosti. Měli by organizovat tok vody. V horní části potrubí je namontováno čerpadlo. Samotný vrtný proces je podobný postupu popsanému výše. Současně je zapotřebí zapnout čerpadlo k přívodu vody a jeho pumpování na povrch.

Protože prohloubení čerpadla bude těžké zatížení. Proto řemeslníci doporučují používat současně 2-3 čerpadla. Zvláště když hloubka vrtu dosahuje 25 m.

Použití ventilů

Tato metoda vrtání v lidu získala jméno - "barbarská metoda". To je způsobeno skutečností, že zařízení je poměrně hrubá manipulace. Vyspělá samodelkina používaná pro vrtání vody, technologicky vyspělejší kompresory a ventilový systém. Umožňují vybíjet vodu na povrch bez přetížení elektromotorů. Snížením tlaku blízko špičky vrtáku se významně zvyšuje tlak vody.

Hloubkové vrtání

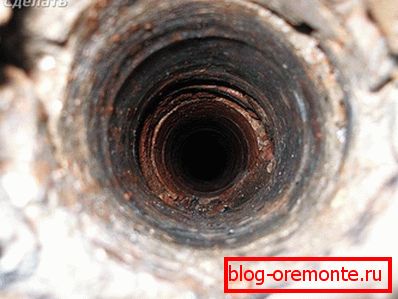

Může se zdát, že vrtání vody může být provedeno za jakýchkoliv okolností. Ale není. Například je těžké vrtat tuto metodu v jílovité půdě. V takovém případě je na vrtačku vložen ozubený hrot. Výsledkem jsou dvě podobné technologie: konvenční vrtání a vrtání do vod.

Proces vrtání se svrbí na skutečnost, že vrták postupně poškozuje povrch půdy a voda eroduje horninu. Když je jílovitá půda taková technologie nejvíce poptávaná.

Nevýhodou tohoto systému je, že je těžké odhadnout hustotu vrtání určité části horniny. Z tohoto důvodu je půda vymývána pod skříní a ze své vnější strany. Ale tento problém můžete vyřešit prostě přidáním drceného kamene.

Důsledkem toho bude, že plášť bude mít dodatečné upevnění se stěnami studny. A samotný drcený kámen zabraňuje vnikání písku do dutiny studny a plní částečnou roli filtru. Po nějaké době však písek začne pronikat, takže nemůžete bez čištění provádět.
