Diy screw foundation

08-08-2018

Užitečné

Moderní technologie, které byly zcela nepovšimnuté, přinesly do našeho života další inovace, které byly kdysi k dispozici především pro vojáky a geology (milovníky těžko dostupných míst), závitové základy. Současně se relativní jednoduchost a rychlost vytváření takových konstrukcí za použití speciálních hromádek postupně "odkloní" na stranu základů pásky a sloupů, na které jsme zvyklí.

Je však takový základ skutečně univerzálním řešením pro vybudování pevného a trvanlivého základu pro dům? V článku vysvětlíme, jak to udělat, poskytneme podrobné pokyny krok za krokem,

Šroubovák

Jedná se o kovovou trubku (ošetřenou speciální hmotou, která zpomaluje proces koroze), je kotouč svařen ke spodnímu špičatému konci. Taková hromada je našroubována (zavěšena) do země (jako šroub do dřeva), prakticky bez jejího poškození (pouze ji zhutňováním ponořením potrubí), a proto zcela nezmenšuje jeho nosnost.

Tyto hromady jsou k dispozici v několika typech:

se šroubovou čepelí (používané na půdách se špatnou únosností) nebo napodobováním řezání závitů na většinu délky piloty (takové piloty se obvykle používají v severních oblastech, kde se při stavbě základů budov a konstrukcí netrpí zvlášť permafrost);
s jiným průměrem potrubí - čím větší je průměr, tím větší je váha budovy schopná vnímat hromadu (bez její deformace), neměl by však zapomínat na to, že tlustší piloty (jejichž průměr přesahuje 108 mm) nelze ručně utahovat;
s jiným průměrem kotouče - u méně trvanlivých a vodou nasycených půd bude průměr kotouče větší než u suchých a hustých půd.

A samozřejmě, typ a tvar hromady závisí také na výrobci, který je vyrábí.

Základy šroubů jsou následující:

v rohu a na průsečíku vnitřních stěn, jakož i podél délky stěny konstrukce, jsou hromady přišroubovány do země (stupnice se pohybuje od 1 do 3 metrů);

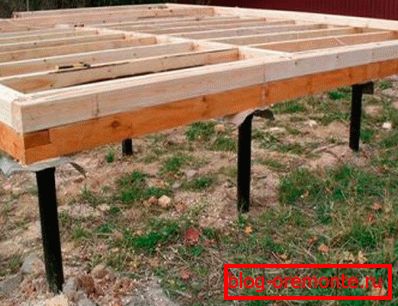

ze shora jsou všechny piloty rozřezány na stejnou úroveň a připevněny buď kovovými nebo dřevěnými trámy, aby se vytvořila jediná tuhá konstrukce - grillage;
mezi úrovní přízemí a spodní částí budovy (grillage) se nachází volně větraný prostor.

Silné a slabé stránky

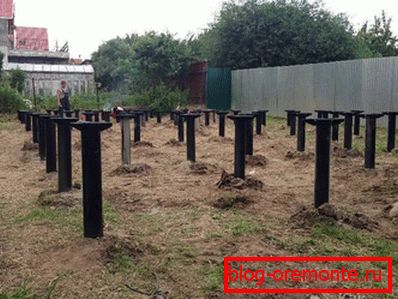

Jedná se o poměrně jednoduchý design. Zde ale čekají na vás "úskalí":

Pilíře by měly být vybírány výhradně podle výpočtů provedených projektorem na základě hydrogeologických průzkumů na vašem pozemku, hloubky zmrazování půdy a hmotnosti budoucí budovy a hmotnosti sněhové pokrývky aplikované na budovu v zimě (jinak se riskujete nebo přeplatíte za hromady větší délky nebo průměru, nebo získat úplně nestálý design, který bude "vést" za rok);
v závislosti na zemi je velmi obtížné ručně vložit pilu do země (i když se tento proces účastní 4-5 osob);
přítomnost stromů, vysokých keřů, plotů nebo jiných konstrukcí v bezprostřední blízkosti místa založení vytváří problémy při manuálním hromadění;
Ne všechny firmy dělají svou práci efektivně, přihlížejí k technologiím.

Šroubová základna má však výhody:

nevyžadují se hromadné vykopávky;
může být instalován na jakémkoli terénu bez předchozího vyrovnání;
Hromadění do země se provádí téměř kdykoliv v roce.

Základy mohou být uspořádány na jakýchkoli půdách s výjimkou skalních, protože samotná skála je vynikající pevná základna (pro pásmo nebo sloupcovou).

Přípravné práce

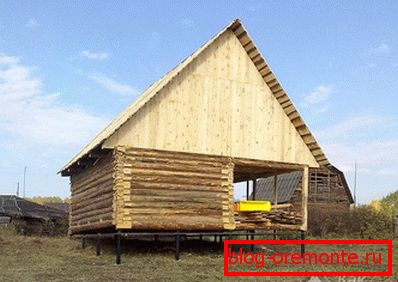

Je celkem možné vytvořit základ pro malou budovu (garáž, altán, veranda, jednopodlažní dřevěný rámový dům):

Hromadu můžete svázat pomocí výkresů umístěných na internetu nebo svařit hromadu podobným způsobem (pro to budete muset objednat kalkulaci a poté zakoupit doporučenou hromadu ve výrobním závodě);
také nezávisle (s pomocí přátel) můžete ponořit piloty do země, řídit je existujícími výkresy, při jejich vedení a provádět grillage.

Pro šroubovací základnu byste neměli ušetřit na materiálu. Pilíře by měly být vyrobeny pouze z nových trubek požadované tloušťky, zatímco by měly být důkladně vyčištěny od hrdze a pokryty ochrannou látkou. Zvláštní pozornost je věnována kvalitě svařovacího spoje v místě připevnění čepelí, protože na dostatečně hustých půdách může švový prasknout, neschopný vydržet zátěž působící na hromadu.

Pro usnadnění šití hromady v jeho horní části (kterou jste následně odřízli "brusičem") musíte vytvořit dva otvory - do nich budete moci vkládat "tyče", se kterými je hromada našroubována do země.

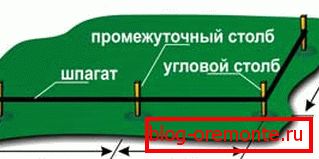

Označení pozemku

Instalace by měla být prováděna co nejpřesněji a nejpřísněji. Maximální přípustná odchylka ve svislé části a mezi hromadami není větší než 2 cm. V opačném případě byste se mohli v budoucnu potýkat s tím, že je třeba opravit mřížku kvůli jejímu prohnutí. A to zase povede k porušení nosné stěny a dokonce ik posunu budovy.

Podstavec na šroubovkách by měl být umístěn tak, aby zatížení na něm a na zemi bylo rozloženo co nejrovnoměrněji. Vezměte si plán domu a přetáhněte ho do obdélníků. Na jejich stranách a diagonálech by měly být umístěny bloky podpěr, přičemž je třeba vzít v úvahu požadovanou vzdálenost mezi nimi. Při tom by měla být každá hromada v centru všech podpěrných nosníků doma.

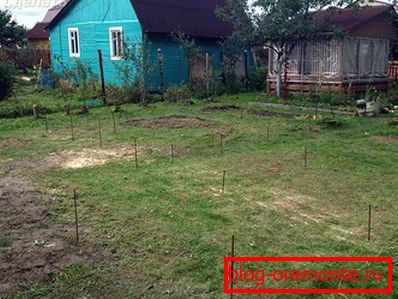

Takže rozdělte důmový plán na obdélníky, protože předtím jste určili velikost každého z nich. Takže můžete vypočítat počet pilot a rozložit je přes oblast tak, aby rovnoměrně rozložil zatížení nadace. Po dokončení plánování převeďte značky z papíru na povrch země, na které bude dům stát na pilotách. V montážních bodech hromádek se vloží kladivo.

Etapy práce

Práce jsou prováděny v následujícím pořadí:

Vysekávejte díry pod každou hromadu (stačí odstranit horní vrstvu zeminy trávou na tomto místě), jejíž hloubka by neměla přesáhnout 10-15 cm a šířka by měla být o 2-3 cm větší než průměr kotouče. vodícího otvoru, což zvyšuje stabilitu piloty, ale současně zvyšuje úsilí, aby se rukojeti do země. Není možné kopat hluboké díry a jednoduše je instalovat hromádky a prohloubit je jen o několik desítek centimetrů. Jednou z nezbytných podmínek pro kvalitní ponoření šneků je neporušená zemina kolem ní, která umožňuje hromadě přenášet zatížení z konstrukce nejen na spodní konec a čepel, ale také na celý jeho boční povrch.

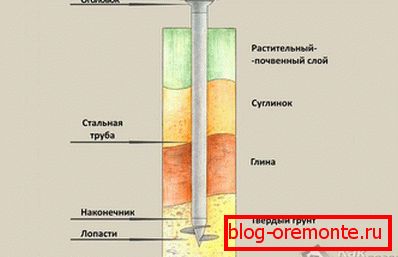

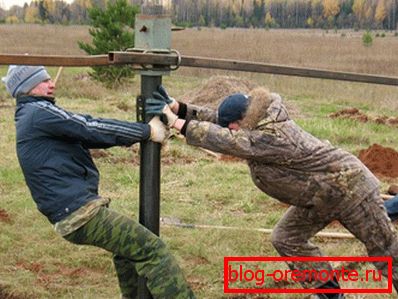

Nainstalujte hromadu a spolu s pomocníky pomocí speciálního šroubu zašroubujte do země a neustále kontrolujte svislou polohu. Hromada by měla být ponořena do země pod úrovní zamrznutí půdy v zimě.
Vyrovnejte vrchol všech hromádek pod jednu úroveň (označte je na každé hromadě pomocí úrovně), přerušte přebytek pomocí "brusky".
Nasypte beton do hromady (čímž se zvýší jeho pevnost a sníží se rychlost kovové korozi).

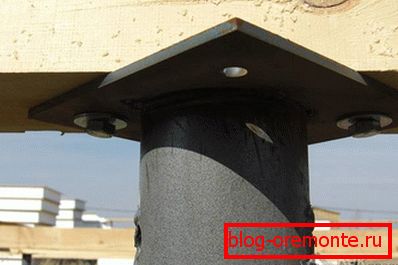

Svařte kovovou desku (o tloušťce nejméně 8-10 mm), která vyčnívá mimo hranici piloty o několik centimetrů od všech stran až po vrchol každé hromady.
Proveďte mřížku připevněním nosníků na desku pomocí svařování nebo šroubů.
