Diy parní vytápění

Stále více lidí se stává přesvědčeno, že autonomní způsob vytápění bytu či domu je ekonomičtější než centralizovaný. Vytápění parním ohřevem je jedním z nejtěžších úkolů, ale je to docela možné, pokud máte nějaké základní dovednosti v oblasti elektrického nářadí. Ještě před instalací je nutné provést výpočty a zakoupit nezbytné součásti.

Jádro problému

Některé jsou zmatené a věří, že ve skutečnosti správným názvem pro takový systém je ohřev vody a předpona "pára" zůstala od minulosti, kdy byla vytápění poskytováno průmyslovými kotly, které produkovaly velké množství páry. Ve skutečnosti ještě dnes existují kotle, které zajišťují prostorové vytápění přeměnou tekutiny na dva stavy agregace. Silné stránky tohoto rozhodnutí jsou:

• dvojitý přenos tepla - konvekcí a infračerveným zářením;
• minimální ztráty výměníku tepla při přenosu energie ze zdroje;
• vysoká spolehlivost;
• není nebezpečí roztavení systému během chladné sezóny;
• možnost uplatnění kdykoliv během roku;
• dlouhá životnost bez poruch.

Některé nevýhody jsou:

• relativně vysoká teplota trubek a radiátorů;
• vážné důsledky při přestávce;
• některé potíže při instalaci;
• vysoká náchylnost k korozi.

Podstata operace a vysoká účinnost spočívá v tom, že pára, procházející linkou, se kondenzuje a usazuje s velkým množstvím tepelné energie. Za stejnou cenu paliva bude takový systém mnohem účinněji podobný délce vody.

Obvykle pro zajištění bezpečnosti uživatelů jsou v moderních kotlích určité omezení. Například maximální teplota, na kterou je ohřívána pára, je 130? C a nejvyšší bod dosažený tlakem je 6 atmosfér.

Odrůdy systémů

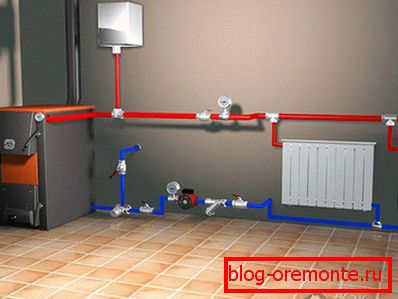

Všechny typy systémů jsou rozděleny na jeden a dva obvody. V prvním provedení se veškerá síla kotle používá k ohřevu nosiče, který se podílí na zvyšování teploty vzduchu uvnitř místnosti. Ve druhé variantě je k dispozici další tepelný výměník, v němž je proud tekoucí vody ohříván, což umožňuje jeho použití pro domácí potřebu. Při realizaci druhé možnosti stojí za zmínku, že bude nutné provést další připojení kotevní místnosti a vrátit je zpět do obývacího pokoje.

Metodou cirkulace nosiče, jako v případě vodních systémů, jsou:

• Přírodní cirkulace nebo uzavřené. V takovém případě se po kondenzaci vody vlivem gravitace přirozeným proudem bez čerpadla vrací do kotle, kde se znovu přemění na páru a použije se.
• Vynucený pohyb nebo otevřený. V takovém případě se voda okamžitě nevrátí do ohřívače. Zpočátku se shromažďuje ve speciálním zásobníku, ze kterého je dodáván čerpadlo pro další přeměnu na plynný stav.

Úroveň vnitřního tlaku vyzařuje:

1. Atmosférické. V nich je hodnota tlaku několikanásobně vyšší než atmosférická, což může v případě nehody způsobit vážná zranění. Navíc v takovém systému jsou emise ohřívány na vysokou teplotu a prach usazujícího se hoří a je vypuštěn nepříjemný zápach.
2. Vakuum. Chcete-li provést tuto volbu, musí být celá dálnice uzavřena. Pomocí speciální pumpy vzniká uvnitř vakuum. Výsledkem je přenos vody do plynného stavu při nižších teplotách, což zvyšuje bezpečnost.

Metoda distribuce potrubí vydává:

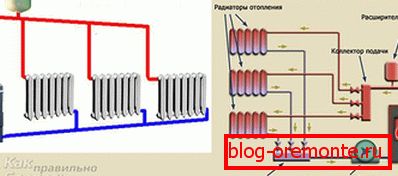

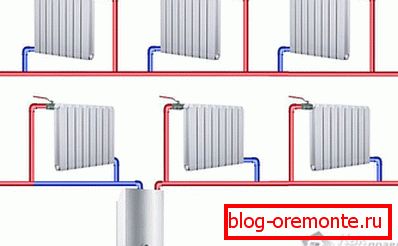

• Jedna trubka Para se pohybuje nepřetržitě podél jedné trubky. V první polovině cesty se vzdává své energie radiátorům a postupně se stává kapalným stavem. V tomto případě bude teplota radiátorů, které jsou blíže k kotli, vyšší než teplota na konci okruhu. V tomto případě budete potřebovat potrubí s velkým průměrem, abyste se vyhnuli překážkám.

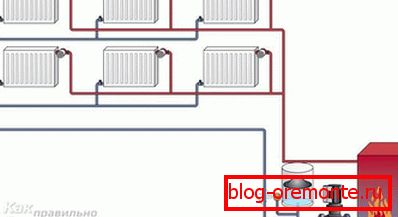

• Dvě trubky. Pára je dodávána přes jednu trubku a kondenzát je vrácen jiným. V tomto případě dosáhne nosič všech zařízení prakticky bez ztráty teploty. Tato možnost bude relevantní pro velké domy, ve kterých je několik podlaží. Pokud jsou prostory malé, nemá smysl, ale pouze zvýší celkové náklady na projekt.

Vakuové systémy jsou stále testovány. Při jejich používání bude nutná trvalá dostupnost elektrické energie, protože Vákuové čerpadlo pracuje téměř nepřetržitě.

Výběr kotle

Abyste zvolili správné topné zařízení, je třeba nejdříve vypočítat plochu, která bude vytápěna. Chcete-li to provést, musíte vypočítat plochu jednotlivých místností vynásobením šířky délkou. Poté musí být všechny výsledky přidány, konečná hodnota bude požadovanou hodnotou. Je důležité si uvědomit, že to platí pro výšku stropu až 3 m, je-li větší, pak je nutné provést dodatečnou výšku prostoru.

• Celková plocha 200 - 300 m² dostatečný výkon v rozmezí 25 - 30 kW.
• Pro 400x600 metrů² - 35 × 60 kW;
• 600 - 1200 m² - 60 - 100 kW.

Dalším krokem bude výběr paliva. Parní kotle s jednoduchou funkcí z těchto zdrojů:

• Kapalina. Může se jednat například o motorovou naftu nebo o použitý olej. Při použití této možnosti bude nutné umístit přístroj do samostatné místnosti. To pomůže zabránit vdechování škodlivých výparů a jejich negativních účinků na zdraví.
• Masivní dřevo, uhlí, rašelina a vše, co může spálit uvolněním velkého množství tepla.
• Plynný. To je obvykle přírodní nebo zkapalněný plyn.
• Elektrické.

V některých případech jsou řešení na tuhá paliva mnohem méně, ale je třeba vzít v úvahu nejen náklady na pohonné hmoty, ale také čas, který bude věnován zapálení. V tomto případě může dosáhnout několika hodin, přičemž je nutné neustále doplňovat pec, aby se udržovala teplota na správné úrovni.

Někteří výrobci kombinují různé druhy paliva. Například kombinují pec pro nakládání s pevným palivem a zajišťují přítomnost topných prvků. Zároveň efektivita neklesá, ale zdá se, že šetří spotřebu, a tedy i platby.

Výběr trubek

Při výběru hodně závisí na plánovaném rozpočtu. Co lze s jistotou říct - pro systémy tohoto typu polypropylenové trubky se v žádném případě nepoužívají. Vysvětluje je jejich nestabilita při vysokých teplotních podmínkách. Budete si muset vybrat z následujících možností:

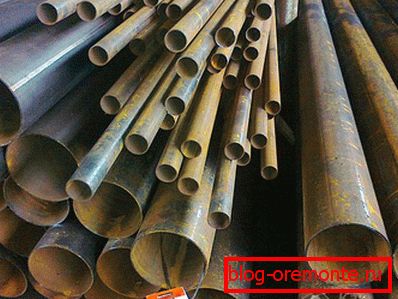

• Ocelové trubky. Pro jejich instalaci bude vyžadovat svařovací stroj. Jsou odolné vůči vysokým tlakům a teplotám. Pozitivní stránka je také dostupnou cenou a prevalencí. Nevýhodou je vysoká náchylnost k korozi.

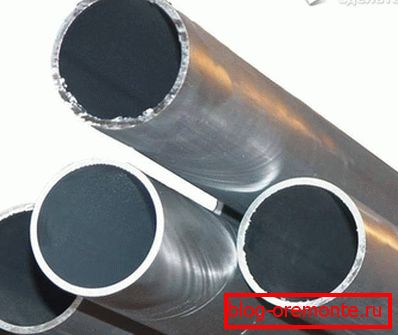

• Pozinkované trubky. Zahrnují všechny výhody oceli a zde je kompenzována nedostatečná korozní nerovnováha. Spoj se provádí pomocí závitových spojů, takže svařování není nutné.

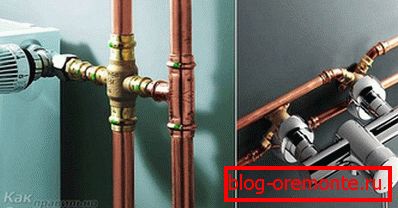

• Měď. Jsou perfektní možností. Jsou však mnohem dražší, pokud jde o náklady, navíc jejich instalace bude vyžadovat zvláštní schopnosti pájení pro tento materiál.

Při montáži mohou být trubky skryty ve stěnách nebo podlahách. Je však důležité vzít v úvahu, že stavební materiál je odolný proti tepelným vlivům.

Další uzly

Kromě kotle a potrubí pro dálnici budou vyžadovat požadované prvky, bez kterých to nemůže udělat:

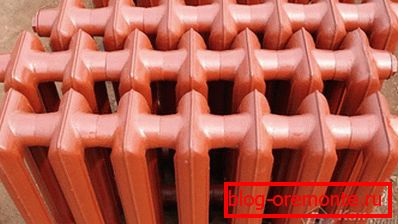

• Radiátory. Mohou to být litinové baterie, výrobky z oceli nebo trubky s ploutvemi. Nainstalujte je lépe pod okna. Vytvoří se tak tepelná zátka, která odděluje studený vzduch. To také zabrání kondenzaci skleněných tabulek.

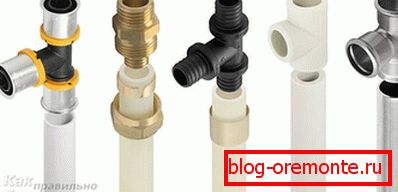

• Příslušenství Různé spojovací prvky: spojky, úhly, kolena, adaptéry, které budou vyžadovány při instalaci potrubí.
• Redukční chladicí jednotka. Provádí přenos páry do kapalného stavu.
• Převodovka. Navrženo pro nastavení tlaku v systému.
• Expanzní nádrž. Je lepší použít otevřený prvek. Je-li potřeba umístit utěsněnou nádrž, musí být vybavena tlakoměrem a pojistným ventilem. Pokud tomu tak není, může to vést k jeho selhání.
• Kapacita pro sběr kondenzátu.
• Oběžné čerpadlo. Pro systémy s pohybem nucené tekutiny.
• Hydraulická clona. Bude nutné v případě, kdy je nutné systém vypustit pro opravu nebo výměnu všech součástí.
• Filtr Bude nutné odstranit tuhé látky před vniknutím vody do kotle. To je nezbytné, aby nic neminulovalo produktivitu.
• Crane Mayevsky.

Nepřímý topný kotel může být instalován v parním vytápěcím systému. V tomto případě budete potřebovat ventil pro tři vstupy. Připojuje se k termostatu a přesměruje pohyb chladicí kapaliny.

Přípravné práce

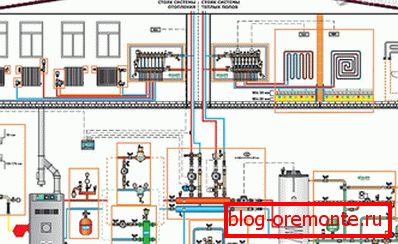

Prvním krokem je vytvoření kresby. Na list papíru se aplikuje na půdorys, ve kterém bude provedena instalace. Umístění kotle je určeno. Je žádoucí, aby přidělil samostatnou místnost. To se provádí za účelem zajištění maximální bezpečnosti. Je-li to uzavřený systém s přirozenou cirkulací, měl by být v nejnižším bodě. To je nezbytné, aby k němu mohla volně proudit voda.

Použijte rozvržení celého systému a umístění všech prvků, které jsou uvedeny v předchozí části. Při provádění tohoto kroku je lepší být v konkrétní místnosti, pak bude možné vše co nejlépe naplánovat, s přihlédnutím k potřebě ohýbat se kolem potrubí kolem překážek nebo výčnělků. Všechny rohy a přechody by měly být uvedeny na schématu. Po dokončení výkresu můžete nejpřesněji vypočítat materiál, který bude potřebný k úspěšnému dokončení celého projektu.

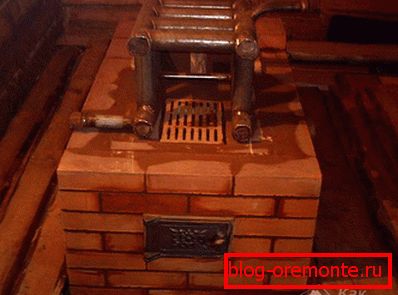

Někteří řemeslníci vyrábějí vlastní parní kotel. Je buď vroucí z plechového materiálu, nebo je vyroben speciální obrys z trubek, který je umístěn uvnitř cihelných kamen. Ve druhém případě bude nutné sledovat stav tepelného výměníku, který je nejlépe vyroben z nerezové oceli, což prodlouží jeho životnost. Je také velmi důležité vyčistit kouřové cesty častěji.

Sekvence akcí

Podle označení na diagramu:

• Montovaný kotel. V místnosti, kde bude, musí být betonová základna. V případě potřeby se vytvoří malý základ.
• Připojuje se k výfukovému systému.

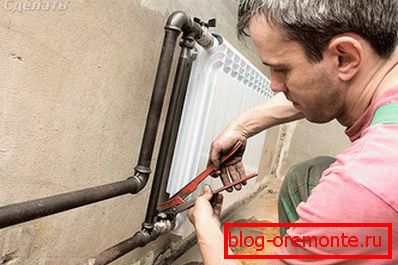

• Vysílače jsou pozastaveny. Chcete-li to provést, použijte háčky, které jsou navrženy tak, aby odolaly jejich hmotnosti. O místě, kde by se měli nacházet, jak je popsáno výše.
• Každý radiátor musí být vybaven Mayevskym jeřábem pro zaseknutí vzdušného prostoru.
• V krátké vzdálenosti od kotle, v nejvyšším bodě, se rozbíjí expanzní nádoba.
• Na výstupu kotle je namontován manometr a pojistný ventil, který bude pracovat v případě, že tlak překročí přípustné limity.
• Všechny součásti jsou vzájemně propojeny pomocí potrubí vyrobených z vybraného materiálu.
• Je-li to otevřený systém, na konci linky je namontována speciální nádrž a čerpadlo.
• Z čerpadla do kotle je přívodní potrubí menšího průměru než je topení.
• Před vstupem do kotle je umístěn filtr, který zachovává velké částice.
• Pokud se používá jako nosič plyn, provede se tuhé napájení bez ohebných hadic.
• Tekutina je naplněna do okruhu.
• Testovací systém systému se provádí s postupným zvyšováním teploty, aby se ověřila celistvost.

V tomto článku jsme podrobně diskutovali, jak udělat parní vytápění soukromého domu. Rádi bychom se dozvěděli o připravených a fungujících projektech. Podělte se o své zkušenosti a připomínky v komentářích.

Při instalaci vytápění v dřevěném domě je třeba vzít v úvahu specifika takové struktury.
