Diy instalace hdpe trubek

Pokud budujete dům nebo provádíte opravy ve starém obydlí, pravděpodobně budete muset vyměnit zchlazené ocelové potrubí za nové. Nejlepší ze všech je, že jako alternativa k kovu jsou vhodné plastové nebo polyethylenové výrobky s nízkým tlakem (HDPE). Instalace trubek HDPE s vlastními rukama je velmi jednoduchá, a to i bez zvláštních znalostí. Výrobci zpravidla používají montážní pokyny pro své výrobky.

Kromě snadné instalace mají potrubí z HDPE další výhody, které vysvětlují jejich stále rostoucí popularitu:

• jsou odolné vůči většině chemických sloučenin;
• polyethylen nekoroduje;
• když zmrznou ve vodě, nezapadnou;
• dobře snáší vodní kladivo;
• nehnijí a nejsou ovlivňovány houbami a bakteriemi;
• elastické a proto vhodné pro použití v seismicky nebezpečných oblastech;
• doprava a instalace plastů je o 2-3krát levnější než doprava a montáž kovových výrobků;
• životnost přesahuje 50 let.

Nedostatek PND trubek je, že mohou sloužit při teplotách do 40 ° C, tj. nevhodné pro horkou vodu.

Existují dva typy trubek:

1. Volný průtok - pro odtoky odpadních vod a dešťových srážek;
2. Tlak - pro plynovody a vodní systémy.

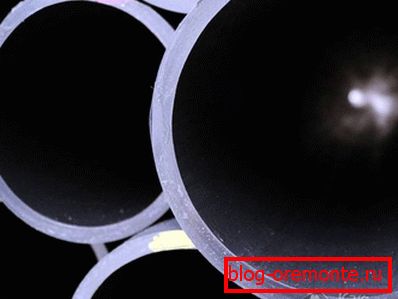

Tloušťka stěn HDPE trubek se pohybuje od 2 do 72 mm a jejich průměr je od 20 do 1200 mm. Velikost je zvolena podle místa instalace a místa určení. Dodávka vody do domu nejčastěji používaných výrobků s průřezem 20 až 30 mm pomocí komprese mosazi nebo plastové armatury. Při uspořádání kanalizace zvolte trubky PND o průměru od 90 do 160 mm a upevněte je spojkami s těsnicími kroužky.

U trubek různých velikostí existují 3 různé způsoby připojení:

1. Tažné svařování - jednodílné, se provádí pomocí speciálního přístroje;
2. Elektrofúzní svařování;
3. Použití armatur a přírub - rozdělený typ instalace.

Jednodílné spoje jsou vhodnější pro vysokotlaké potrubí. Švy získané v důsledku svařování jsou ještě silnější než samotné tělo.

Technika svařování na tupo

Svařování zvyšuje potrubí o průřezu více než 50 mm a tloušťce stěny větší než 5 mm. Jedná se o poměrně komplikovanou metodu, která vyžaduje školení obsluhy a přítomnost svařovacího stroje. Postup je následující:

1. Hrany potrubí jsou vyrovnány, řezány v pravém úhlu a pečlivě vyčištěny.
2. Pak se zahřejí na teplotu tání a rychle se spojí.
3. Počkejte, až se švy ochladí.

Během práce je třeba sledovat dobu zahřátí a tlak na spojovaných plochách. Svazek by měl být po celé délce rovnoměrný, aby byl co nejdokonalejší.

Není třeba se snažit svařit dvě trubky od různých výrobců. Charakteristiky polyetylénu se mohou značně lišit a výsledný švy se odtrhnou od tlaku vody.

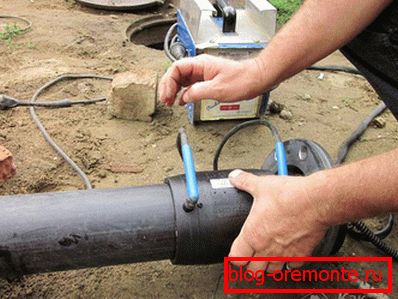

Elektrofúzní svařování

Tato metoda upevnění spočívá v použití tvarových prvků se zabudovanými elektrickými spirály. Spirály vyhřívaný a roztavený polyetylén, pevně spárující trubku.

Tato metoda se používá při montáži profilů s průřezem menším než 160 mm nebo při obtížném přístupu k dokovací stanici. Průměry trubek, které se mají svařovat, by se neměly lišit o více než 10%.

Pro vytvoření spojení musí být okraje vyčištěny od nečistot a vyrovnány. A také opravit čas práce. To pomůže polohovateli.

Oba konce jsou vloženy do pouzdra a svařovací stroj je zapnutý. Doba trvání a teplota ohřevu jsou obvykle uvedeny na čárovém kódu části.

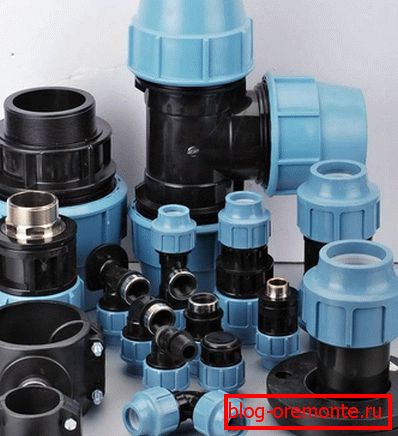

Potrubní armatury

U trubek o malém rozměru, průřezu do 110 mm jsou vhodnější odnímatelné spoje. Z nich byly namontovány klempířské a kanalizační systémy v městských bytech.

Budete potřebovat k montáži mosazné nebo plastové tvarovky a zásuvky s pružnými těsněními.

Stejně jako při svařování řežeme potrubí na požadovanou délku a konce jsou prováděny striktně kolmo k tělu.

Odšroubujte uzávěr matice o několik otáček a vložte do něj trubku až do konce. Měl by se vložit do gumového těsnění silou. Poté je třeba položit kleštinu a pružný kroužek a matici utáhnout. Malé části jsou ručně přišroubovány, ale pro montáž trubek s větším průměrem je lepší použít klíč. Na závěr nezapomeňte zkontrolovat těsnost spojení.

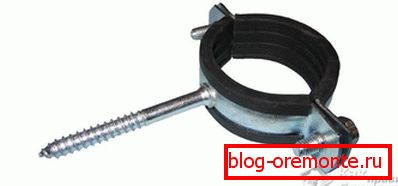

Držáky trubek

Potrubí z PND se upevňuje na svorky stěn. Kromě toho jsou pro spolehlivost instalovány pod každý dokovací bod. Ve zbývajících částech se vzdálenost mezi spojovacími prvky rovná 10 průměru trubek. Vzdálenost od stěn je 2 až 4 mm.

Obvykle používejte svorky pro pohlcování hluku s gumovým těsněním. Aby se však zabránilo vnitřnímu namáhání potrubí během provozu, některé držáky jsou instalovány bez těsnění, takže potrubí může volně ležet v montážním kroužku. To mu umožní udržet mobilitu a sloužit po mnoho let bez velké péče.

Video

V následujícím videu vidíte, jak upevnit trubky z HDPE pomocí kování:
