Diagram připojení ponorného čerpadla

Jakýkoli příměstský majitel bydlení ví, že ponorné čerpací zařízení je univerzálně využíváno v systémech zásobování vodou. Kromě toho lze toto zařízení provozovat v topných sítích soukromých domácností.

Tzv. Schéma přímého zapojení ponorného čerpadla do rozvodné sítě (bez zapojení pomocného zařízení) je poměrně jednoduché a zahrnuje přímé spojení se svou kontaktní skupinou napájecích vodičů, označované jako "fáze", "nulování" a "uzemnění".

Všimněte si, že tento způsob připojení nelze použít ve všech případech uspořádání systémů sání vody. Naopak nejčastěji se používá čerpací zařízení ve spojení s automatizací jednoho nebo druhého typu, což výrazně zlepšuje provozní vlastnosti systému a zvyšuje jeho provozuschopnost. Tyto rozšířené schémata zpravidla zahrnují tyto komponenty:

  • elektrické stykače (spouštěče);
  • spínače (mezilehlé relé);
  • snímače hladiny a tlaku;
  • hydroakumulátor.

Účel automatizace

Použití prvků automatizace instalovaných v napájecích obvodech zařízení vám umožní připojit ponorné čerpadlo takovým způsobem, že systém bude pracovat v automatickém režimu.

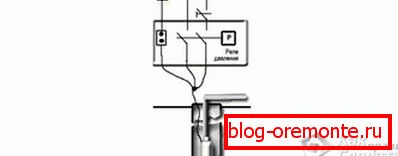

Základem tohoto schématu je stykač s normálně otevřenou kontaktní skupinou, na jehož vstup se vedou přívodní vodiče (fáze, nula a zem). Samotné čerpadlo je připojeno k výstupu stykače, který přivádí napájení ze sítě.

Použití takového schématu připojení čerpadla předpokládá přítomnost speciálního akumulátoru, který obsahuje zpětný ventil. V této jednotce je nainstalován tlakový spínač, který řídí činnost skupiny stykačů, která dodává a odstraňuje napětí z čerpadla.

Fungování celého systému v automatickém režimu je následující.

  1. Když tlak v systému klesne na minimální úroveň, snímač relé vydá signál, který se zapne; současně se pracovní skupina dotkne uzavření napájecího obvodu čerpadla.
  2. Jak voda vstupuje do systému, tlak v akumulátoru se postupně zvyšuje.
  3. Když tlak dosáhne horní hranice (mezní hodnoty) signálem ze snímače tlaku, stykač funguje k vypnutí. Jeho kontakty se otevřou a zařízení se automaticky odpojí od sítě.

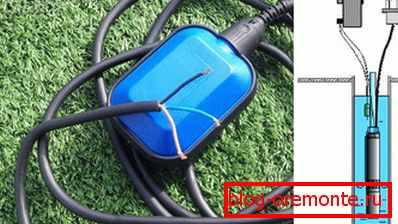

U domácích vodovodů navržených pro značný objem kapaliny je vhodnější elektrický obvod na plovákových čidlech, který umožňuje automatické řízení hladiny kapaliny ve sběrné nádrži (hydroakumulátoru). Schéma zapojení čerpacího zařízení se v tomto případě nijak významně neliší od předchozího, s výjimkou skutečnosti, že namísto tlakového relé se instaluje do snímače hladiny kapaliny.

Za zmínku stojí, že pro připojení napájecího zdroje k ponornému čerpadlu (vrtu) potřebujete speciální kabely. Vodotěsný drát pod určenou dráhou nebo KVV je nejvhodnější pro tento účel. Dobrý výkon pro izolaci je také dovezený kabel značky AQUA RN8.

Stavební montáž s prvky automatizace

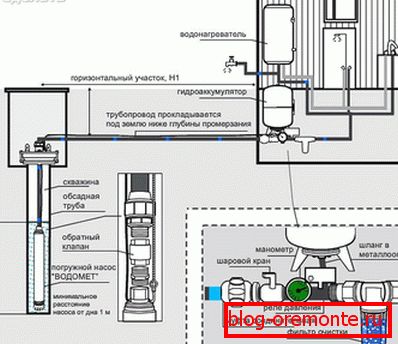

V případě, že se plánuje sestavení vodovodního systému, jehož uvedení do provozu a odstavení by mělo být provedeno z ventilu zásobování vodou, bude nutné zakoupit speciální hydraulický akumulátor používaný ve spojení s tlakovým relé.

Současně lze propojení automatizace s čerpadlem uspořádat z betonové šachty umístěné v bezprostřední blízkosti samotného vrtu s čerpadlem.

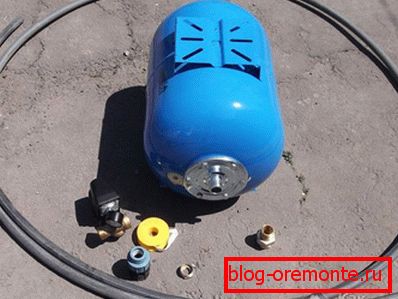

Pro sestavení systému zásobování vodou založeného na ponorném čerpadle budete potřebovat následující zařízení a součásti:

  • typický hydroakumulátor odpovídající kapacity;
  • tlakový spínač navržený pro práci s vybraným typem hydroakumulátoru;
  • speciální přechodová spojka (tzv. "americká") s velikostí instalace 1 ";

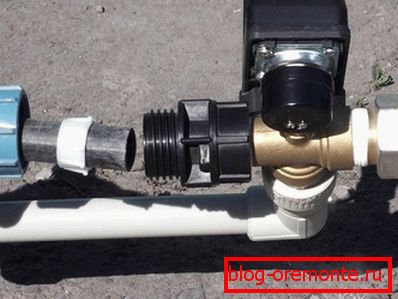

  • ještě jedna spojka vybavená upínacím sklíčidlem;
  • speciální mosazný adaptér;
  • plastové trubky, tvarovky, pásky FUM.

Hlavní montážní práce na montáži ovládacího obvodu čerpadla se obvykle neuskuteční v předem připraveném, ale v horní části, v otevřeném prostoru. Po dokončení montáže této části konstrukce ji budete moci spouštět na spodní část studny, kde ve stísněných podmínkách budete muset připojit pouze k čerpadlu.

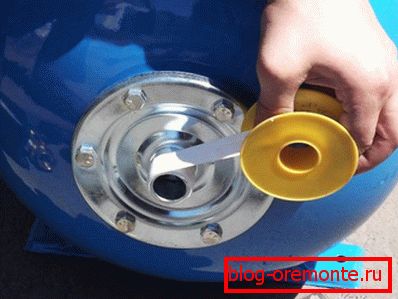

Práce na sestavě řídicích obvodů a řízení, je obvyklé začít s páskováním akumulátoru; současně, aby bylo možné spolehlivě utěsnit spojení a usnadnit následnou údržbu systému, všechna závitová spojení jsou utěsněna speciální páskou FUM.

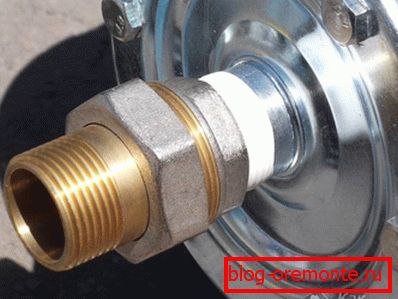

Upozorňujeme, že tlakový spínač je připojen k akumulátoru tlaku nikoli přímo, ale prostřednictvím speciálního adaptéru nazvaného "American". Použití přechodového prvku umožňuje snadné demontáž připojení v případě potřeby a také velmi zjednodušuje všechny operace pro připojení a nastavení automatizace.

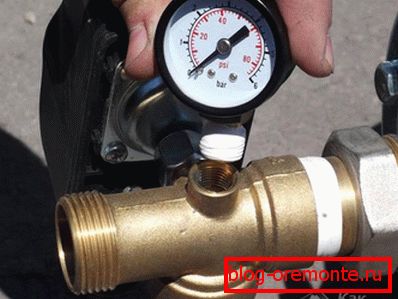

Při instalaci tlakového spínače se snažte jej umístit tak, aby v případě potřeby mohl kdykoli "odnést" manometr (aniž by klesl na dno studny). Měli byste také dbát na skutečnost, že spolehlivost a těsnost spojení relé s páskem by měla být opatřena speciálním těsněním.

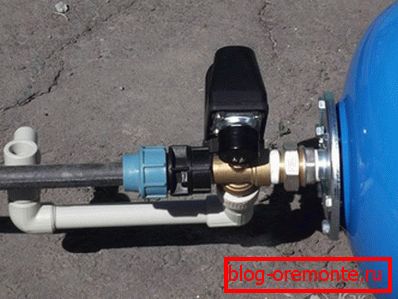

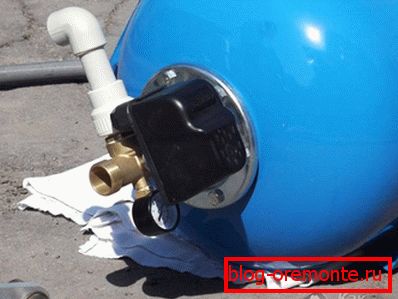

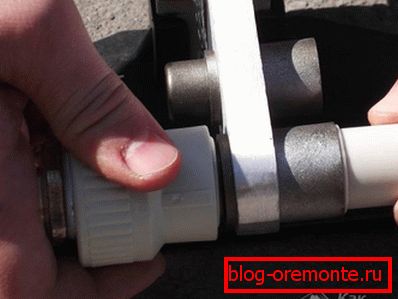

V budoucnu budete muset vytvořit vodní potrubí spotřebitele (připojené k vývodu z tlakového spínače), budete muset vyrobit speciální kompozitní ohyb spálenou z armatury a plastového potrubí. Na konci plastové trubky je spárována spojka s vnějším závitem (typ MPH), která je hermeticky připojena k výstupu z tlakového spínače (viz foto vlevo).

V této části práce, která by měla být provedena mimo studnu, lze považovat za dokončenou.

Struktura fotografií

Připojte konstrukci k čerpadlu

Všechny připravované operace pro připojení sestavené konstrukce k čerpadlu se budou muset provádět přímo ve studně. Pokud je to nutné, můžete rozdělit existující kabeláž na dvě oddělené linky, z nichž jedna půjde přímo do domu a druhá může být použita pro napájení zahradního pozemku. Chcete-li tuto zimu odpojit, je nutné vytvořit samostatný uzavírací ventil.

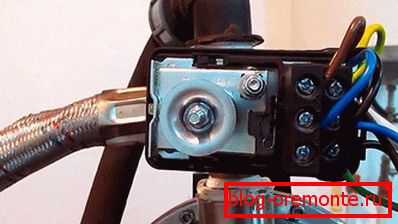

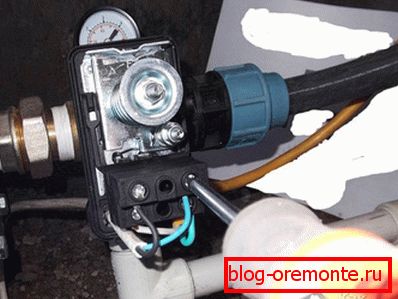

V závěrečné fázi instalace je nutné připojit elektrickou část okruhu k tlakovému spínači. K tomu je třeba nejdříve vyjmout kryt regulátoru, čímž zajistíte volný přístup k připojovacím svorkám zařízení.

Ve spodní části pouzdra jsou otvory pro vstup napájecích vodičů a signální kabel z čerpadla. Opatrně přiveďte všechny dráty do těchto otvorů a připojte jejich konce k příslušným svorkám. Nejčastěji jsou terminály pro připojení signálního vodiče z čerpadla označeny jako "MOTOR" a terminály pro připojení síťového kabelu - "LINE".

Po dokončení těchto prací budete muset pouze vyměnit kryt reléového regulátoru.
