Chimney montáž sendvič dělat sami

Název sendvičových komínů je způsoben vlastnostmi zařízení trubky, která je kombinací vnitřních a vnějších kanálů s vrstvou tepelné izolace položenou mezi nimi. Všichni, kteří se chtějí naučit připojit sendvičové trubky, by měli určitě znát svůj design.

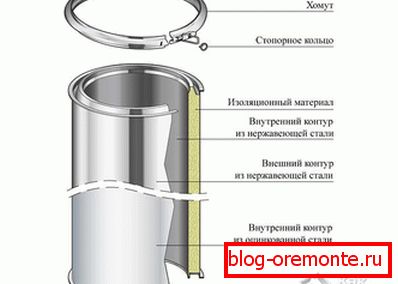

Konstrukce komínů

Hlavní rozdíly mezi komínovými výrobky od různých výrobců souvisejí s technickými vlastnostmi potrubních kanálů a druhem materiálu používaného jako tepelně izolační pás.

Ve většině výrobků této třídy je vnitřní trubka vyrobena z nerezové oceli, zatímco materiál pro vnější kanál potrubí je obvykle dražší měď nebo mosaz. Kromě toho se tyto konstrukce liší v průměru svých trubek, jakož i v tloušťce izolační vrstvy. Komíny v různých provedeních se mohou také lišit teplotními podmínkami, v nichž dochází k normálnímu provozu.

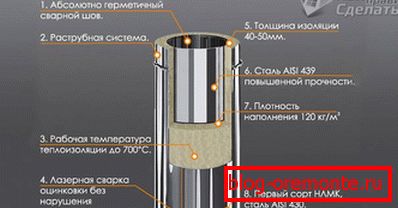

Minerální vlna, která svou fyzikální charakteristikou připomíná dobře známé azbestové vlákno, se používá jako izolace v sendvičových konstrukcích.

Tloušťka tepelně izolačního těsnění z bavlněné vlny může být od 30 do 60 mm, což poskytuje nezbytnou strukturální stabilitu účinkům agresivních médií a zvýšených teplot.

Nesporné výhody sendvičových komínů zahrnují následující pozoruhodné vlastnosti:

• snížení pravděpodobnosti kondenzace na minimum;
• nízké znečištění komína sazemi;
• zvýšená úroveň požární bezpečnosti;
• atraktivní design;
• lehká konstrukce.

Snadnost konstrukce sendvičového typu komína eliminuje potřebu zakládání, což je dalším potvrzením jeho nesporných výhod.

Příprava na instalaci

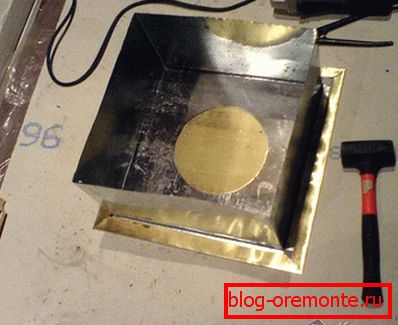

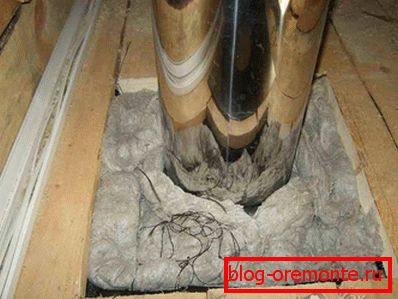

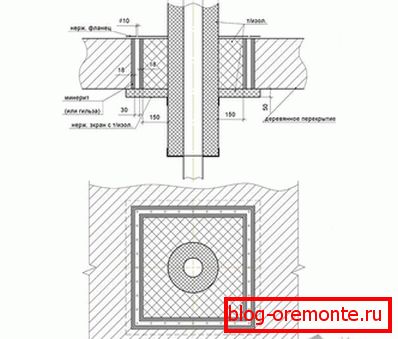

Přípravná opatření v této situaci se snižují až na ochranu průchodů komínů přes mezistěny. Pro bezpečné pokládání potrubí v těchto oblastech se používá speciální konstrukční prvek (tzv. "Průchodka"), jehož montážní postup je následující:

1. Před instalací trysky musí být tato nástavec opatrně připravena (pokrytá ven vrstvou izolačního materiálu umístěného podél stěn).
2. Poté je vnitřní dutina trysky izolována a připravena k instalaci. Za tímto účelem je poprvé provedeno označení místa jejího uložení v stropu a potom se ořízne otvor požadované velikosti.
3. Bezprostředně poté, v oblasti styku trysky s překrytím, se položí vnější izolační vrstva, po níž je namontována samotná tryska.
4. Pro účely dodatečného odvodu tepla mezi potrubím a hlavním potrubím je nutné zajistit malou vzduchovou mezeru.

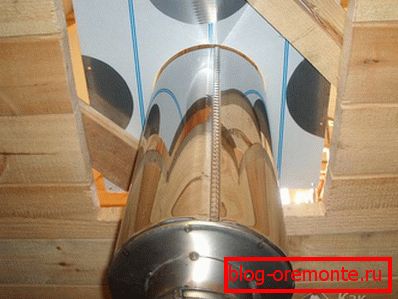

Spojování komínových prvků v místech jejich průchodu stropem je přísně zakázáno.

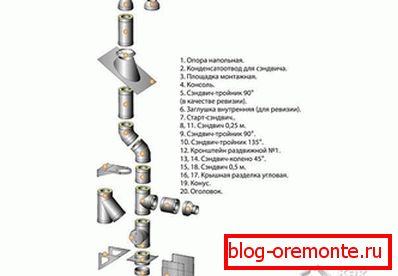

Komínová sestava

Funkce instalace дымохода сэндвич своими руками мы предлагаем вам рассмотреть на примере хорошо известной большинству строителей двухконтурной системы.

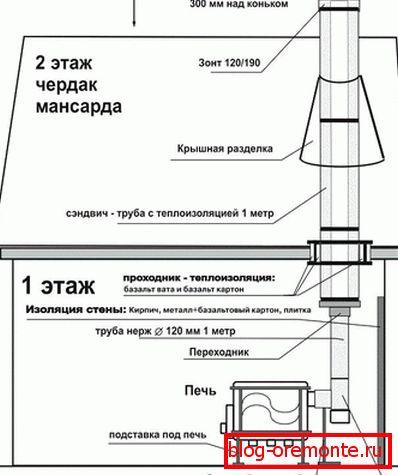

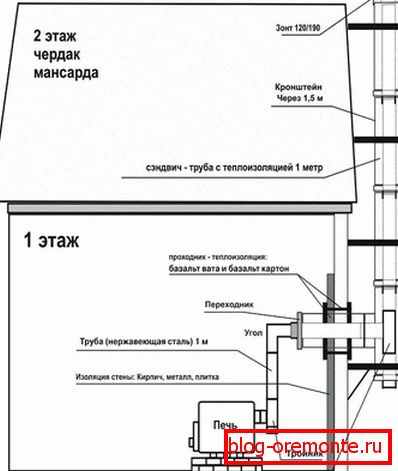

Montáž konstrukčních prvků se provádí zdola nahoru od zdroje tepla k výstupu komína.

Při sestavování je další část vnitřní trubky vložena do již namontované části, zatímco vnější sloup je jednoduše položen na předchozí. Podobný pořadí montáže konstrukce vám umožní chránit komínový kanál před pronikáním cizí vlhkosti do něj.

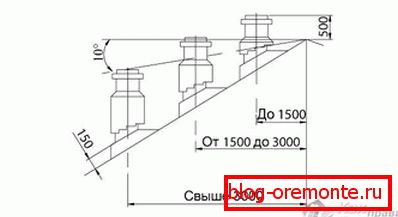

K tomu je třeba dodat, že během instalace "sendvičového" komína je možno zvolit jednu z možností umístění výstupní části nad rovinu střechy.

Funkce instalace

Při instalaci komínů daného typu je třeba vzít v úvahu řadu vlastností následujícího plánu:

1. Utěsnění hlavních kanálů je zajištěno použitím speciálního těsnění určeného pro teplotu 100 stupňů.
2. Pro spolehlivé upevnění všech konstrukčních prvků (ohyby potrubí, odpory, atd.) Se používají svorky speciální formy. Pro upevnění základny komínového kanálu na stěnu se používají typické konzoly, obvykle instalované každé dva metry.
3. Délka vodorovných částí konstrukce komína by neměla být větší než 1 metr.

Aby byla zajištěna možnost pravidelného čištění potrubí z nahromaděných během provozu hořáku, měl by být vybaven zvláštním otvorem s dveřmi (tzv. "Revize").

Video

Podrobné pokyny pro instalaci sendvičového komína a jeho funkce naleznete na následujícím videu:

Foto
