Instalace kazetového klimatizátoru

Chlazení nejenže umožňuje zachovat čerstvost produktů, ale také vytváří komfort v místnosti v horkém počasí. Dříve, aby se chladiče používaly pluhy. Dnes můžeme použít více moderních systémů. Pro kancelářské a obchodní prostory bude důležité instalace kazetové klimatizace.

Princip činnosti a vlastností

Kondicionér zařízení

Klimatická kazeta je klasickým představitelem rozděleného systému. To znamená, že stejně jako obvyklá verze se skládá ze dvou bloků. Kondenzátor a kompresor jsou umístěny ve vnější části a výparník a odvodňovací systém ve vnitřní části. Když je režim topení aktivován, funkčnost jednotek je obrácena. Ale má své nepopiratelné výhody:

  • Umístění Interní modul tohoto typu klimatizačních jednotek je umístěn ve stropu. To umožňuje skrýt objemný design a dokonale se vejde do interiéru.
  • Jednotné velikosti. Rozměry jsou navrženy tak, že ve většině případů by strop Armstrong neměl být dokončen.
  • Skrytý freonový systém. Všechny trubky, včetně odvodnění, jsou skryty pod falešným stropem. Nepotřebují dělat silniční značky a pak je uzavírají omítkou a tmelem.
  • Minimální emise hluku. Zde se používá speciální ventilátor, který nevytváří turbulence, které způsobují hluk a produkují účinnější přívod vzduchu.
  • Maximální oblast pokrytí. Je rozumnější vyrábět chlazení od stropu. Tam se hromadí teplý vzduch. Pokud snížíte jeho teplotu, půjde dolů a ochladí vše, co je v místnosti.
  • Pohodlný proud vzduchu. Díky otočným plátům můžete nastavit rozložení průtoku vzduchu tak, aby nebylo přímo na lidi, kteří jsou v místnosti přítomni.
  • Možnost vyschnutí vzduchu umožňuje jeho použití ve vlhkém prostředí a ve skladech.
  • V některých modelech je k dispozici čerstvý vzduch z ulice.
  • Flexibilní přizpůsobení. Dálkové ovládání.

Obecné pokyny k instalaci

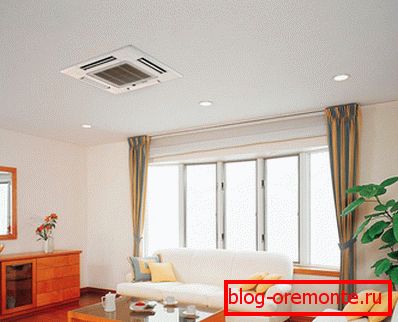

V pokojích s vysokými stropy

Aby bylo zařízení schopno plnit maximální dobu, je třeba zvolit správné místo pro vnitřní i venkovní jednotky.

  • Interní a externí moduly se nedoporučují, aby se nacházely v místech, kde je pravděpodobnost, že na nich dojde motorový olej.
  • Nevhodná instalace v místnostech nebo oblastech, kde je vysoký obsah sloučenin síry a různých solí. To může být území termálních pramenů nebo mořského pobřeží.
  • Sousedství se zařízením, které je zdrojem vysokofrekvenčního rušení, je špatně tolerováno. Jsou překážkou indukčních proudů, které jsou přítomny v motorech jednotky.
  • Instalace v prostorách, kde jsou přítomny výpary různých kyselin a jiných chemických sloučenin, nejsou povoleny. Mohou to být například laboratoře.
  • V místnosti by se neměly hromadit hořlavé plyny.
  • Kabely musí odolat vynaložené zátěži.
  • Výška stropu by měla být od 2,5 m.
  • Strop musí být silný a má malé odchylky ve vodorovné rovině.
  • Po úplné instalaci by na cestě neměly být žádné překážky.
  • Musí existovat uzemňovací smyčka.
  • Moduly jsou namontovány na kovové základně, proto musí být také uzemněny.
  • Neodstraňujte vzor z původního obalu, dokud není dodán na místě.
  • Zajistěte dostatek místa pro snadné rozbalení a montáž.

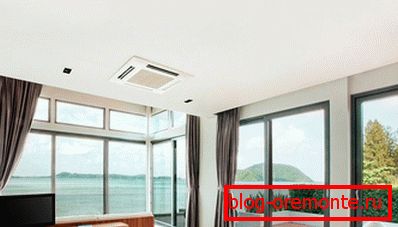

Špatně snáší vysoký obsah soli ve vzduchu.

Dávejte pozor! Která jednotka bude instalována nejprve, sám se rozhodne, že neexistuje žádná přísná sekvence nebo pravidla.

Instalace vnitřní jednotky

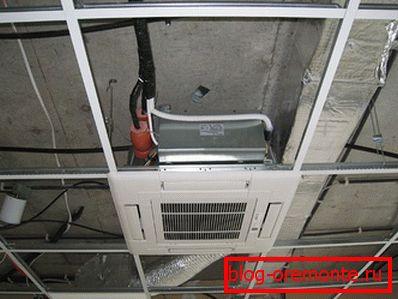

Montáž vnitřní jednotky

Pro interní modul je lepší vybrat si místo ve středu místnosti, což dá příležitost využít přístroj s maximální efektivitou.

  • Postup instalace Vytvořte vzorek z lepenky, který bude mít stejnou velikost jako velikost bloku (obvykle se dodává v sadě, může být součástí obalu od výrobce).
  • Připojte ho k plánovanému místu instalace a zjistěte, kolik dlaždic potřebujete odstranit. Aby bylo usnadněno, může být značení provedeno na podlaze pod plánovaným místem instalace a poté pomocí pravidelné nebo laserové klesání pro přenášení bodů na strop.
  • V případě potřeby upravte hliníkový profil stropu po jeho zpevnění.
  • Pečlivě zkontrolujte povrch stropu. Pokud je to nutné, lepte malý kus pěny, abyste snížili vibrace.
  • Označte střed vybrané oblasti, měl by se shodovat se středem jednotky.
  • Zarovnejte střed šablony (použijete namísto šablony páskou) s označeným bodem a nakreslete označení pro 4 otvory.

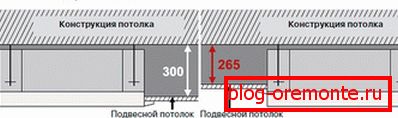

  • Schéma instalace vnitřní jednotky Vyvrtejte otvory pomocí vrtáku s vhodným průměrem. Vložte šrouby do nich.
  • Našroubujte matici na každý čep, poté položte podložku a potom utáhněte další matici.
  • Zvedněte vnitřní jednotku a vložte čepy do otvorů určených pro ně. Vložte matice tak, aby se tělo nerozbije.
  • Zvedněte modul tak, aby byl rovný s rovinou zavěšeného stropu. Velikost, do které bude zapuštěna, by měla odpovídat hloubce předního panelu.
  • Pomocí kontroly úrovně správnosti letadla. Je velmi důležité zajistit, aby drenážní tekutina nepronikla na lidské hlavy.
  • Pevně ​​utáhněte matice.
  • Změřte vzdálenost od interní k externí jednotce podél cesty budoucí freonské dálnice.
  • Řez trubek na požadovanou velikost. Můžete řezat pouze pomocí speciální řezné trubky kotouče. Nepoužívejte brusky nebo pilové pily. Je důležité, aby kovové třísky nezůstaly uvnitř, což by mohlo později poškodit systém. Zpracujte řezaný řez speciálním nástrojem, který vyhlazuje zkosení nebo projde malým souborem. Nezapomeňte vyndat všechny žetony.
  • Otvor potrubí zakryjte lepicí páskou nebo páskou.
  • Umístěte trubku do izolace.
  • Upevněte čepy pomocí háků, do kterých bude linka položena pod strop a vložte potrubí do nich. Zajistěte je na místě pomocí potěrů nebo svorek.
  • Pokud se potrubí musí ohýbat pod úhlem, použijte k tomu ohýbač trubek. Předizolujte a posuňte izolaci. Poté musíte řezat a upevnit lepicí páskou. Při manuálním ohýbání jej můžete otevírat a nevšimnete si ho.

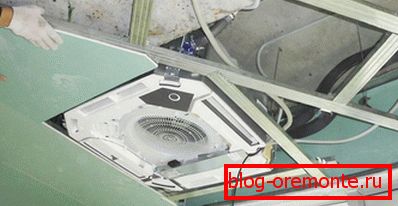

  • Vnitřní jednotka Pokud je potřeba roztahovat potrubí, použijte speciální pěchovadlo, které rozšiřuje vnitřní průměr trubky na vnější. Nepokoušejte se vkládat velikost najednou, jinak dojde k prasknutí trysky. Proveďte to v několika průchodech, což mírně zvyšuje velikost kleštiny. Dále svařte drátem a hořákem.
  • Pohybujte trubky téměř v blízkosti trysek vnitřní jednotky. Odšroubujte pojistnou matici a zasuňte ji na vsuvku. Pomocí souboru zpracujte čelní stranu a zařaďte čipy. Vezměte pušku pod kuželem odpovídající velikosti a zvětšete průměr trubice. Nasaďte ho na trysku a dobře jej zatlačte. Zajistěte ji maticí. Chcete-li to provést, použijte dvě tlačítka. Jeden spočívá, aby otáčela trysku a druhá matici utáhla.
  • Umístěte izolaci na místo kloubu a upevněte jej plastovými kravaty.
  • Nastavte dekorativní lištu na místo. Chcete-li to provést, vyjměte mřížku přívodu vzduchu a vytáhněte obě svorky. Dejte to stranou. Odstraňte čtyři zátky, které se nacházejí v rohu, měly by se držet na držácích. Najděte motor, který změní polohu žaluzie. Jeho poloha by se měla shodovat s bodem připojení potrubí. Upevněte podložku na držáky na bloku. Přesuňte blok tak, aby byl uprostřed otvoru. Použijte úroveň pro nastavení podšívky. Zajistěte mřížku přívodu vzduchu a čepice po stranách.
  • Pokud po upevnění čelního panelu dojde k mezery až ke stropu, je nutné zvednout celou konstrukci utažením matic na vývrtech.

Instalace venkovní jednotky

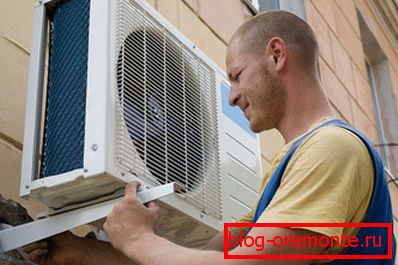

Instalace venkovní jednotky

Před instalací venkovní jednotky pečlivě zkontrolujte maximální přípustný rozdíl. U některých klimatizačních zařízení by nemělo přesáhnout 20 metrů.

  • Venkovní jednotka by měla být dobře upevněna tak, aby při vibraci motoru a kompresoru nebyla vibrována.

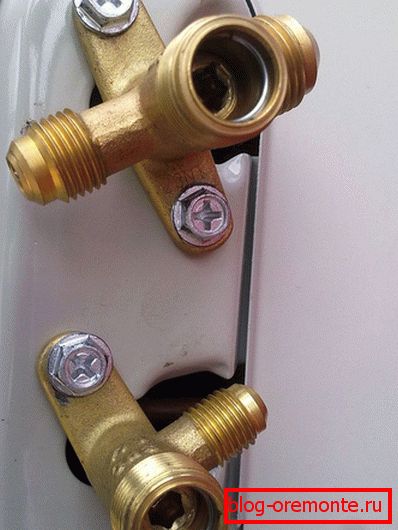

  • Připojovací porty Je žádoucí ponechat prostor na okrajích až 30 cm, pokud návrh neobsahuje schéma bloků. Nic by nemělo omezovat vyfukování vzduchu ventilátorem, jinak by účinnost klesala.
  • Neodkládejte venkovní jednotku, držíte dekorativní mřížku, poškodíte ji.
  • Těžiště se nesmí shodovat s geometrickým středem, takže vypočítejte sílu správně.
  • Při přepravě neumisťujte modul na bok nebo jej neohýbejte pod úhlem větší než 45 °.
  • Pokud plánujete instalovat na zem, musíte připravit základnu, jejíž délka a šířka o několik centimetrů překročí rozměry bloku.
  • Při častém silném větru v oblasti je lepší nechat se provádět kolmá montáž na stěnu. Pokud tuto podmínku nesplníte, pak kvůli silné plachtě může jednotka jednoduše zlomit.
  • Za prvé jsou vytvořeny otvory pro tlapky. Stojany jsou upevněny pomocí kotevních šroubů. Poté jsou instalovány na kompresorové jednotce a přišroubovány.
  • Pomocí děrovače proveďte otvor ve stěně. Jeho průměr musí být takový, aby se potrubí a elektroinstalace vešly do něj volně. Nakreslete komunikaci na jednotku.
  • Odvzdušněte a vyčistěte trubky, stejně jako při instalaci vnitřní jednotky.
  • Ventil venkovní jednotky musí být uzavřen. Odšroubujte matici a bezprostředně ji zapojte, aby nedošlo k zasažení prachu a nečistot. Utáhněte dvěma klíči.

Potrubí

Aby freon mohl volně cirkulovat a kompresor nebyl vystaven velkému zatížení, je důležité dodržovat několik jednoduchých podmínek.

  • Dodržujte maximální povolenou délku freonové linie.
  • V celém místě by nemělo být více než 15 ohybů.
  • Nečinte úhel ohybu větší než 90 °.
  • Poloměr ohybu nesmí být menší než 100 mm.
  • U některých modelů existuje taková podmínka, že pokud délka potrubí nepřekročí 8 m, stačí chladivo, které je ve venkovní jednotce a nemusí být dodatečně naplněno.
  • Po montáži zásuvek je nutné vytvořit vakuový obvod. K tomu je čerpadlo připojeno k ventilu na vnějším obvodu. Musí být zapnuto 15-20 minut. Odstraňuje veškerý vzduch a zbytky vlhkosti.
  • Během čerpání můžete zkontrolovat celistvost systému a chodit po celé délce potrubí.
  • Po vytvoření vakua můžete otevřít uzavírací ventil tak, aby systém Freon vyplnil. Poté můžete znovu ověřit integritu systému pomocí mýdlového roztoku, který se štětcem aplikuje na klouby.

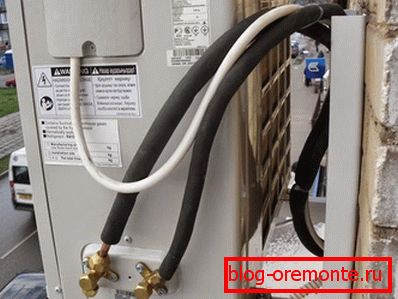

Freon přečerpal

Instalace kanalizace

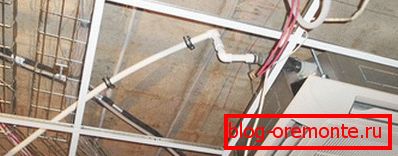

Odvodnění

Pro odvodnění lze použít plastovou trubku vhodného průměru.

  • Odtokové potrubí Pomocí hadicové svorky upevněte trubku na odtokové čerpadlo, které se nachází na vnitřní jednotce.
  • Natižte ji na místo výdeje. Snažte se jej vytahovat, aby nedošlo k uvolnění hlavy vnitřní jednotky.

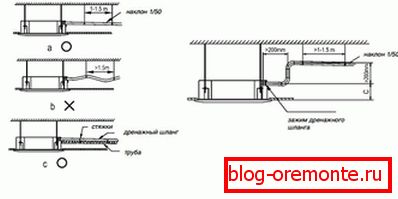

  • Pokud je to možné, dodržujte sklon 2 cm až 1 m. To je nutné, aby po vypnutí klimatizace tekutina mohla proudit gravitací.
  • Konec vypouštěcí hadice nesmí být ponořen do vody.
  • Abyste mohli zkontrolovat odvodňovací systém, je nutné napustit vodu přes speciální otvor na externí jednotce a obrátit zařízení do režimu chlazení. Jedna osoba může sledovat, jak čerpadlo funguje, a druhá může zjistit, zda voda vypouští.

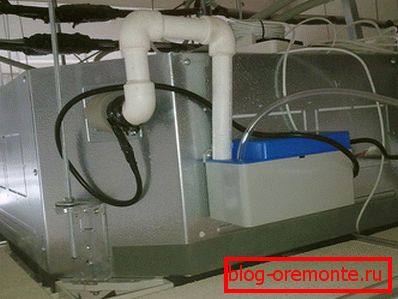

Vstřikovací čerpadlo

Elektrické připojení

  • Pro klimatizaci musí být k dispozici samostatný stroj, z něhož nic jiného nebude napájeno. No, pokud existuje možnost instalace stabilizátoru v případě jeho nepřítomnosti v obecném vedení.
  • Zemní smyčka musí integrovat vnitřní a venkovní jednotku.
  • Pokud je třeba kabel prodloužit, použijte drát stejného typu a průřezu.
  • Připojení k externí jednotce. Na vnitřní straně krytu je vzorek, který vám zabrání v tom, abyste udělali chybu.
Schéma připojení k síti

Po dokončení připojení je nutné provést test. Po zapnutí celého systému pečlivě poslouchejte, jak fungují motory v jednotkách. Pokud jsou viditelné cizí chřtání nebo jiné zvuky, je nutné před zjištěním příčiny přerušit práci.

Pravidelně bude nutné provést jednoduchou údržbu. Bude se tvořit čištění vnitřních mechanismů od prachu, stejně jako kontrola objemu freonu.
