Dvouúrovňový strop samotný

Dnes jsou stropy zavěšeného a zavěšeného typu velmi oblíbené. Jejich volba není jen módní. Pohled na tyto stropy činí obytný prostor mnohem modernější a atraktivnější. Mnozí se omezují na jednolůžkový strop, ale ti, kteří se odváží postavit dvouúrovňovou strukturu, mají mnohem více příležitostí k realizaci své fantazie návrháře. Samozřejmě je mnohem obtížnější vytvořit dvouúrovňový strop, takže mnoho lidí se zajímá o to, jak vytvořit dvouúrovňový strop tak, aby se stal vrcholem interiéru a přitahuje pozornost.

Přípravné práce

Pro opravy této velikosti je zapotřebí úplný přístup ke stropnímu povrchu. Aby se zabránilo pohybujícím se předmětům, je nutné uvolnit pokoj co nejvíce ze všech kusů nábytku, v extrémních případech ho přesunout na místo, které nemusí být během montáže master.

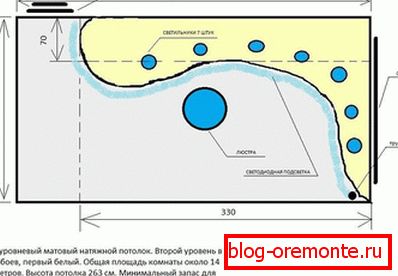

Stropní projekt

Poté musíte zkontrolovat strop. Je žádoucí, aby byl jeho povrch ve vyhovujícím stavu. To vám ušetří další práci při instalaci konstrukce rámu, která musí zajistit spolehlivé upevnění. Ujistěte se, že vytvoříte návrh dvouúrovňového stropu s výkresy, který bude aplikován na požadované rozměry. Provedení této fáze práce umožní vypočítat množství požadovaných materiálů. V přípravné fázi je stejně důležité předem uvažovat o uspořádání kabeláže a instalace osvětlovacích zařízení.

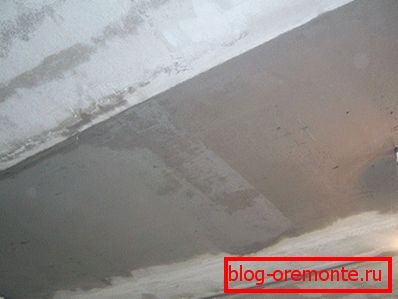

Stropní vyrovnání

Před provedením uspořádání dvouúrovňového stropu je třeba pečlivě zkontrolovat povrch stávajícího stropu. Pokud se staré bělidlo nebo nátěr odlupuje, je třeba vyčistit vrstvu omítky nebo podlahové desky špachtlí. Pokud omítka neobsahuje žádné plochy s odtržením a prasklinami, je možné povrch dokončit omítkou. Pokud je strop někdy pokrytý prasklinami nebo sádrovými lagnami za povrchem stropu, nepoužitelná plocha je vyčištěna až k samotnému podkladu. Poté se povrch důkladně upraví základním nátěrem a pak se směsí omítky. Pokud je strop pruhovaný pavučinami a více než třetina celkové plochy stropu je poškozena, doporučuje se úplně omítnout. Omítka a strop, který je charakterizován významnými nerovnostmi a rozdíly. Pokud jsou nepravidelnosti hlubší než jeden centimetr, můžete jednoduše aplikovat síťovou barvu a několikrát jít tmelem a vytvořit rovnou plochu. Před provedením následné práce musíte počkat nějakou dobu, dokud čerstvý tmel a omítka zcela nezaschnou.

Práce na výpočtu dvouúrovňového stropu

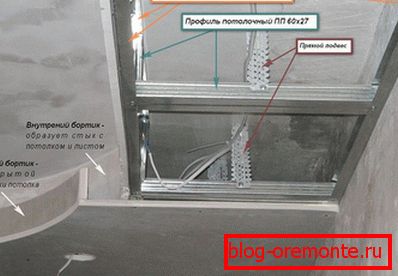

Výpočet dvouúrovňového stropu

Práce ve fázi návrhu je považována za obtížnou a určí, jak bude v budoucnu vypadat dvouúrovňový strop. Při konstrukčních pracích je nutné vykreslit obrysy projektovaného stropu, určit umístění vyčnívajících strukturních úlomků a skryté výklenky a také vymezit místa instalace osvětlovacích zařízení. Pokud nemáte dostatek dovedností a kvalifikací k provedení projektové práce na tomto profilu, můžete tuto konkrétní místnost svázat jednou ze standardních možností.

Při provedení projektu s návrhovým rozhodnutím můžete provést návrh schématu pro budoucí strop a výpočet materiálů nezbytných pro výstavbu. To se děje v několika fázích.

Na základě rozměrů místnosti je určena obvodem. Vezmeme například prostor s délkou a šířkou 6 ma 4 m. Odtud je obvod P = 6 · 2 + 4 · 2 = 20 lineárních metrů. Toto číslo určí délku profilu UD (PN). U stropu se dvěma úrovněmi musí být směrný profil vynásoben dvěma, protože bude nutné vytvořit další konstruktivní vodítko pro druhou úroveň.

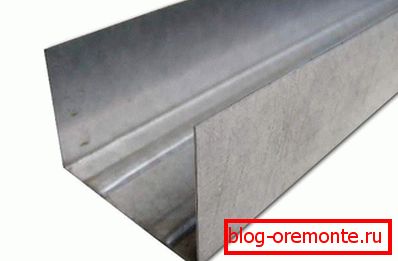

Mon profil

Dávejte pozor! Pokud se během výstavby ukázalo, že opačné stěny mají různé rozměry, je třeba vzít v úvahu délku větší. To se objeví v probíhajících výpočtech.

Nyní je nutné určit počet profilů CD pro rám (PP). Profil rámu bude mezi nimi fixován vzdáleností 0,6 m a délka jeho lamel by měla odpovídat šířce místnosti. Délka místnosti je 6,0 m děleno 0,6 a dostaneme přesně 10 profilových kolejnic pro rám o rozměrech 4,0 m.

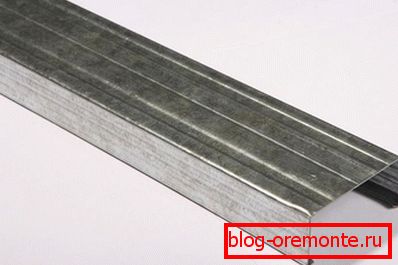

Profil PP

Dávejte pozor! Vzdálenost mezi lamelami profilu rámu 0,6 m nebyla zvolena náhodou. Vzhledem k tomu, že sádrokartonové desky vyrábějí standardní rozměry o šířce 0,6 a 1,2 m, při instalaci musí být plechy položeny tak, aby se jejich okraje shodovaly s umístěním profilových kolejnic. Standardní a délka listů sádrokartonu. V tomto případě se vejde do velikosti 2,5 m.

Když znáte, kolik profilových kolejnic je pro rámeček potřeba, můžete snadno určit počet přímých závěsů, které budou sloužit jako spojovací prvky pro lišty. Vzdálenost mezi závěsy je 0,6 m, ale první upevňovací prvky jsou upevněny ze stěn podél vodítek ve vzdálenosti 0,3 m. V důsledku toho jsou závěsy (4,0: 0,6) · 10 × 66 pro upevnění profilu rámu.

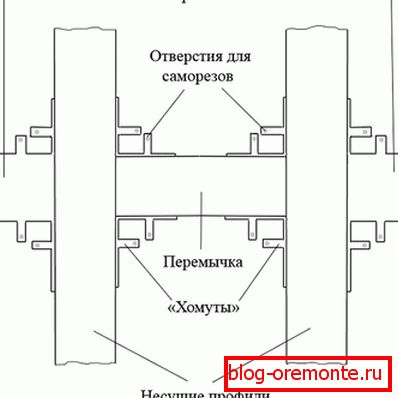

Pro zpevnění stropní konstrukce na 2 úrovních musíte navíc mezi hlavní profily rámu a svorky, které se nazývají kraby, umístit propojky. Nejprve je třeba rozhodnout o počtu krabů, jejichž vzdálenost bude 0,6 m. Podle stejného principu výpočtu krabů se získá 66 jednotek. Výsledkem je 7 řad můstků, které v délce dosahují 6,0 m.

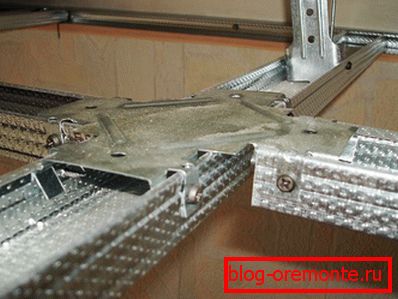

Krabi pro sádrokarton

Dávejte pozor! Krabice a překlady by měly být od stěn vzdáleny, na základě velikosti konstrukce na druhé úrovni. Například se stávající šířkou na druhé úrovni o 0,6 m a budoucím osvětlením skrytého typu se propojka na začátku a na konci instaluje ve vzdálenosti 0,5 m od povrchu stěny.

Po zvážení potřebné velikosti a počtu spojovacích prvků první úrovně se jedná o druhou. Na této úrovni jsou výpočty jednodušší. U spodních propojek budete potřebovat 24 prvků profilu CD o rozměrech 0,4 m a dalších 4 na 1,0 m pro připojení v rozích. Navíc k upevnění můstků bude potřeba 28 zavěšení.

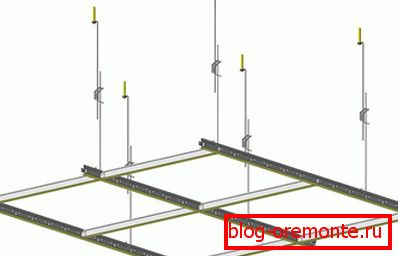

Pozastavení

Dávejte pozor! Přímé zavěšení se používá pouze tehdy, pokud výška stropu druhé úrovně nepřesáhne 0,12 m.

Pokud je potřeba zpevnit rámovou konstrukci a vytvořit další spojovací prvky pro sádrokartonové desky umístěné ve svislé poloze, musíte si zakoupit regály z profilu CD. Stojany musí být stejné jako vypočtené jumpery druhé úrovně, jmenovitě 28 jednotek.

V poslední fázi je nutné rozhodnout o počtu sadrokartonových desek. Výpočet je jednoduchý díky standardní velikosti. Pro instalaci do místností obytných domů je nejlepší použít plechy o rozměrech 2,5 až 0,6 ma 2,5 až 1,2 m. Pro výpočet požadovaného počtu listů změřte plochu horní stropní hrany podél okrajů profilu a rozdělujte plochu samotného plechu . V důsledku toho bude známo, kolik listů bude zapotřebí pro první nebo nejvyšší úroveň. Výpočet nižší nebo druhé úrovně se provádí shodně, s jediným rozdílem, že je přidána plocha svislých stěn a okrajů, které stojí pro konstrukci. Po započítání počtu sadrokartonových desek je třeba určit jejich tloušťku. Na základě pevnosti a hmotnosti budou nejlepší volbou sádrokartonové desky o tloušťce 9,5 mm.

Dávejte pozor! V mnoha případech je vytvořen dvouúrovňový strop pouze podél obrysu místnosti a střed je ponechán na jedné úrovni. Na těchto typech stropů můžete ušetřit peníze. Kromě toho je možné postavit podhled nebo jinak představit fantazii.

Zapojení zařízení

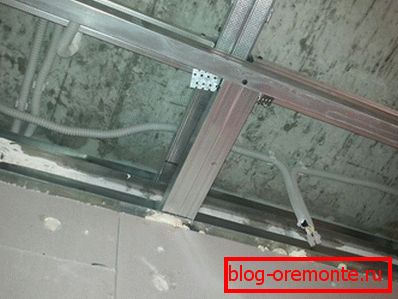

Instalace kabeláže do zvlnění

Nejprve je třeba určit místa instalace osvětlovacích zařízení. Poté se vypočítá spotřeba energie všech elektrických zařízení a počet vodičů v metrech. Máte po ruce všechny údaje, musíte si koupit drát požadované tloušťky. Pro kabely ještě potřebujete zakoupit kabelový kanál, rozvodnou skříňku a zvlnění. Ty mohou být přímo vytaženy celou rámovou konstrukcí. Další prvky musí být správně a bezpečně upevněny ke stěnám, stropu a mezi sebou. Tyto operace se provádějí pomocí různých hmoždinek, kotevních šroubů a šroubů:

  • pro uchycení na povrchy stropu a stěn jsou potřebné hmoždinky a samořezné šrouby 6? 60 mm nebo 6? 40 mm, upevnění stupně 0,3 m;
  • pro upevnění profilů se závěsy a krabicemi mezi sebou používejte samořezné šrouby LN9, LB9 nebo LN11, LB11;
  • pro upevňovací listy se používají samořezné šrouby MN30 a MN25 se vzdáleností mezi držákem 0,25 mm.

Dávejte pozor! Krab je upevněn čtyřmi a závěs se dvěma samořeznými šrouby. Při práci je lepší použít pomocníky.

Instalace dvoustupňového zavěšeného stropu

Zvažte způsob montáže dvouúrovňového stropu s vlastními rukama v nejoblíbenější verzi. K tomu musíte provést určité operace.

Montáž rámu
  • Poté, co je hladina stropu v plném pořadí, označíme výšku stropu na 2 úrovních na zeď pomocí páskového měřítka. Tloušťka plechu sádrokartonu se nezohledňuje. Na povrchu stěny je několik značek, které jsou spojeny nití. Maskovací niť je napnutá a uvolněná, což vede k ploché lince, která představuje úroveň namontovaného stropu, z něhož je třeba v dalších činnostech vytlačit.
  • Označení se aplikuje na povrch stropu profilu rámu CD. Pomocí přiloženého označení je připevněno zavěšení, ke kterému je profil fixován. Stejný postup se opakuje - znovu se nakreslí čirá čára s maskovacím závitem. Po dosažení vzdálenosti 0,6 m se použijí značky pro zbývající profilové lišty.
  • Potom v profilu vodícího UD jsou otvory pro upevnění ve vzdálenosti 0,3 m od sebe navzájem vyvrtány. Profil je připevněn ke stěně a jeho spodní část musí být shodná s čárou, která byla provedena. Poté je nutné lehce narazit do zářezů na povrchu pod hmoždinkami a vyvrtat otvory v děrovači. Hmoždinky jsou vedeny do otvorů, profil je na nich natažený a přišroubován ke stěně pomocí šroubů.

Dávejte pozor! Počet samořezných šroubů a šroubů, které je třeba šroubit, je velký, takže pro pohodlí a rychlost je lepší použít šroubovák.

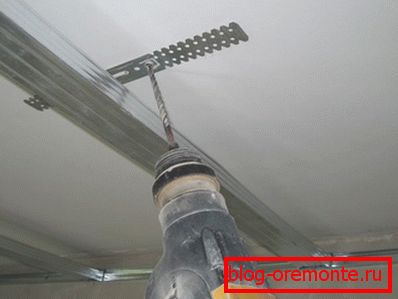

  • Montáž závěsů Jedná se o řadu závěsu, který je připevněn ke stropu a v určitých intervalech jsou otvory děrovány děrovačem. Pro konstrukční pevnost jsou vytvořeny dva otvory. Hmoždinky jsou vedeny do otvorů, po kterých jsou závěsy upevněny ke stropu.

Dávejte pozor! Otvory musí být provedeny podél linie, která by měla být přísně kolmá k závěsu a procházela pouze uprostřed.

  • Nyní je profil klece CD fixován na horní úroveň stropu. Dostáváme závěs, ohýbáme jej tak, že jeho šířka umožňuje profilu volně klouzat. Pomocí otvorů, které jsou na závěsech, je nastavena výška první úrovně stropu. Vhodné otvory jsou přednastaveny a skrze tyto šrouby je profil upevněn v určité výšce. Aby bylo závěs dobře spojen s profilem, použije se na každé straně jeden šroub.
  • Krabice Další etapou práce bude instalace krabů. Pomocí páskového měřítka se na ploše stropu na místě instalace krabů vytvoří patky, se kterými budou upevněny příčné profilové lišty. Krabice se umístí na pracoviště, umístí se na profil (antény směřují dolů), zapadnou do středu konstrukce a upevní se čtyřmi šrouby na profil.
  • Na první úrovni zůstává fixace rámových propojek. Chcete-li to provést, použijte specielní nůžky nebo mlecí nůžky v správném množství a požadovanou velikost profilu CD. Chcete-li namontovat propojku na místo, položíme ji pod dno krabu, zatlačíme ji, zašroubujeme a připevníme k sobě dvěma šrouby.

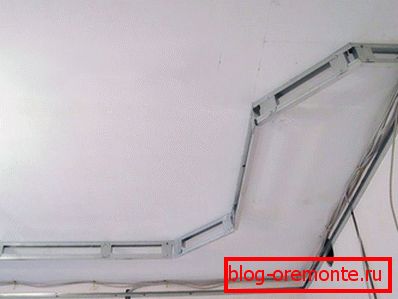

Střední stupeň instalace rámu

Kostra první úrovně je připravena. Jedná se o směr instalace konstrukce spodní úrovně. Práce jsou prováděny podle již známého scénáře, provádějí se pouze drobné opravy:

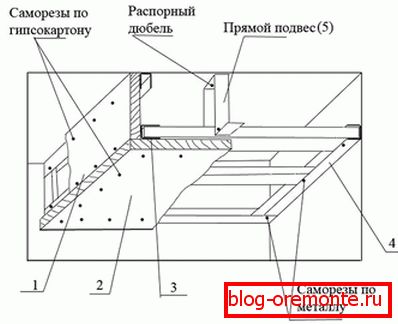

  • Schéma montáže stropu sádrokartonu Nejprve je profil CD veden do středu vodítek UD a upevněn na kardan. Poté se upevnění provádí dvěma šrouby na profil vodícího typu;
  • pro výztuž jsou všechny koleje profilu CD nižší úrovně vzájemně spojeny podél obrysu s UD profilem a upevněny jedním šroubem;
  • Pro upevnění sádrokartonových desek, které jsou namontovány ve svislé poloze, jsou profily obou úrovní upevněny propojkou z profilu CD. Jsou umístěny především nad vodorovnými kolejnicemi profilu CD nižší úrovně;
  • poté, co je rám zcela připraven, můžete se vypořádat s kabeláží zařízení. Provádí se pomocí vln, které spolu s drátem se táhne přímo od místa uspořádání osvětlovacího zařízení k síťovému spojení. Můžete použít druhou možnost - použijte kabelový kanál, který je připevněn k povrchu stěny. Při uspořádání elektrického zapojení nezapomeňte ponechat 0,15 m bez drátu, který by měl přesahovat okraje stropní konstrukce pro připojení osvětlovacího zařízení;
  • pak fixované sádrokartonové desky. Práce začínají na nejvyšší úrovni. Pro větší stabilitu jsou k profilu připevněny listy, nejprve na různých místech, připevněné ke stropu se závěsy. Pro fixaci jsou použity samořezné šrouby, které jsou mezi nimi přišroubovány ve vzdálenosti 0,25 m;
  • po dokončení práce s horní úrovní začíná práce s nižším. V této fázi musí být listy přesně vyrovnané s profily a musí být pečlivě řezány. To se provádí jednoduše - pomocí pravítka, jednostranně se prořízne lepenka, vytvoří se zlom a na druhé straně se vytvoří vybrání. Pokud je to nutné, projděte hrany rovinou. Na konci listu je připevněn k profilu;
  • zůstává pouze vzájemné šití vnitřních struktur vertikálními vedeními suchých stěn mezi dvěma úrovněmi. Jsou přišroubovány k profilovým vertikálním stojanům. Pokud má dolní úroveň specifickou konfiguraci, řezaná sádrová deska je namočená ve vodě. Poté, co se stane ohybnou pro ohýbání, deska má požadovaný tvar, nanesená na profil a upevněná.

V závěrečné fázi uspořádání dvouúrovňového stropu se v určitých bodech vytvářejí otvory pro výstup konců drátů. Vyčnívající okraj listu je omítnut s okrajem sádrokartonu, který skryje podsvícení. Klouby stropu jsou opatřeny základní vrstvou a špachtlí. Po vysušení povrchu stropu přichází otočení zařízení pro dokončovací a spojovací osvětlení. Příklady provedení dvoustranného stropu naleznete ve videu:

Instalace dvouúrovňového roztahovacího stropu

Stropní instalace stropu

Instalace stropního stropu na dvou úrovních je o něco jednodušší ve srovnání s pozastaveným. Do značné míry se to týká typu nosné konstrukce. Navíc je pro vybavení zavěšeného dvouúrovňového stropu použito mnohem méně materiálu. Jiné nuance při provádění práce jsou podobné těm popsaným výše. Opět musíte začít pracovat s vytvořením nového projektu, v němž bude návrh stropu zcela odlišný a přepočet materiálů. Hlavní rozdíl mezi stropním dvouúrovňovým stropem a zavěšeným stropem spočívá v tom, že v první verzi je spodní pás umístěn pouze podél obrysu místnosti. Centrální část konstrukce je ponechána pro napínací tkaninu. Pro vytvoření takového stropu je třeba provést následující kroky:

  1. Podél obvodu místnosti je třeba postavit jednostupňovou konstrukci sádrokartonových desek. Instalace se provádí stejným způsobem jako při instalaci výše uvedeného stropu.
  2. Profil je připevněn k konstrukční konstrukci v požadované výšce, ke které bude připojena napínací deska.
  3. Pomocí tepelného radiátoru se ohřívá plátěná i místnost. Poté je materiál vystaven napětí.
  4. Za prvé jsou dva rohy sítě pevně uchyceny, diagonálně proti sobě, a pak se objeví obrat dalších dvou rohů. Protažení obrysu se střídavě děje z různých stran.
  5. V závěrečné fázi jsou připojena osvětlovací zařízení.

Montáž víceúrovňového stropu je mnohem obtížnější než mono. Práce je namáhavá, vyžaduje koncentraci pozornosti a znalostí. Při napínání tkaniny druhé úrovně je nutné pracovat s asistenty, všechny akce by měly být koordinovány.

Foto

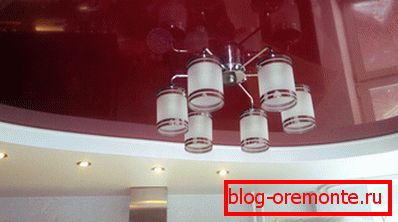

S napínací vložkou

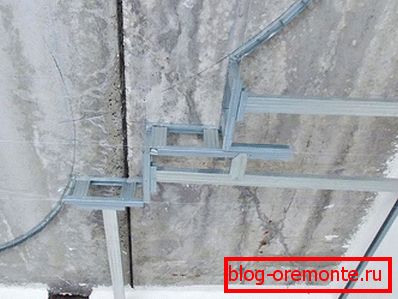

Rohová konstrukce

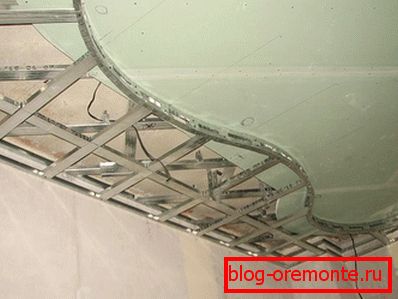

Obvodová konstrukce

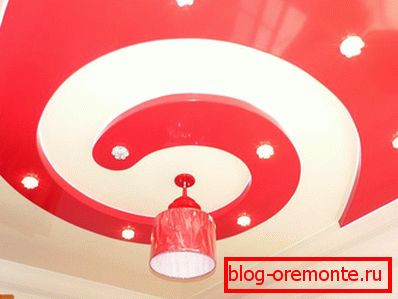

Dvoustupňová spirála

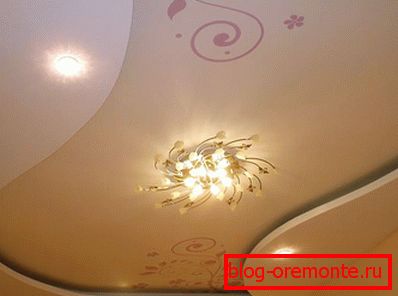

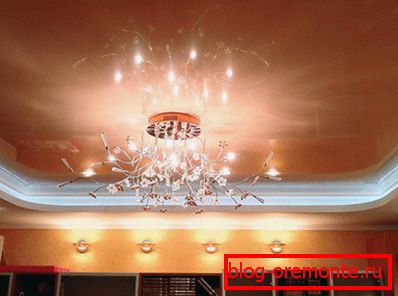

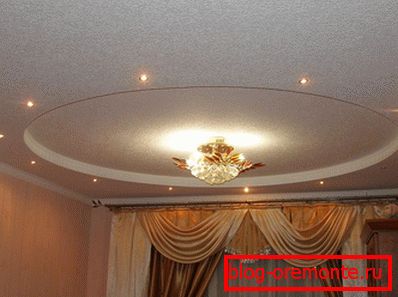

Sádrokartonový dvouúrovňový strop s aplikacemi Obdélníkový dvouúrovňový strop Kruh ve středu místnosti
