Zlomený střešní systém - zařízení a výpočet

Šikmá střecha se skloněnými svahy, jejichž úhel sklonu se mění v horní a spodní části, je považován za jeden z nejoblíbenějších typů střešních krytin v soukromé stavbě. Přes technickou složitost konstrukce tohoto typu se používá při stavbě nejen módních chat, ale i běžných venkovských domů. V tomto článku se dozvíte, jaký je krovinkový systém šikmé střechy, jak se provádí výpočet, jaké jsou výhody a také vlastnosti instalace.

V klasickém smyslu je rozbitá střecha dvoupatrová pětiúhelní střecha, jejíž geometrie je upravena tak, že horní část má úhel 20-30 stupňů a spodní část je 50-60 stupňů. Jeho předchůdce se stala tradiční trojúhelníkovou střechou, která byla upravena tak, aby bylo efektivnější využívání střešního prostoru, vybavení obytných prostor nebo míst pro skladování věcí, akcií. Nejprve se stavitelé chovali spíše na rozmaru a následně architekti, kteří zaznamenali účinnost žádosti, začali vytvářet stále více projektů se střechou tohoto typu.

Projekt domu se šikmou střechou

Výhody a konstrukční prvky

Existuje celá řada důvodů, proč je v projektu dům zahrnuta poškozená střecha, nejčastěji se odvíjí od zásluh:

  • Umožňuje efektivní likvidaci prostoru pod střechou. Může být vybaven plně vybavený obývací pokoj s poměrně vysokým stropem s přirozeným světlem, který lze použít jako kancelář, ložnici, školku.
  • Zlepšuje vzhled struktury, čímž je působivější. Při použití moderních střešních materiálů přispívá i nejjednodušší poškozená střecha ke vzhledu konstrukce, což činí konstrukci exkluzivní a nákladnou.
  • Prostorný balkon organicky zapadá do domu s takovou střechou, díky čemuž jsou takové projekty obzvláště oblíbené u zákazníků.
  • Dokonalá ochrana proti větru a atmosférickým srážením. Sjezdovky jsou navrženy tak, aby na nich nedošlo sněžení, ale volně klouže.

Zlomený střešní nosník

Rozdíl mezi trojúhelníkovým duem a šikmou střechou

Izolace poškozené střechy

Nejčastěji se vývojáři uchylují k výstavbě střechy s přerušovanými svahy v situacích, kdy by podkroví domu sloužilo k bydlení. Jedná se o skutečně časově nejzkoušenou, nejoptimálnější variantu, ne bez vlastních vlastností:

  • Vysoká cena Pro konstrukci tohoto designu je zapotřebí velké množství vysoce kvalitního materiálu, takže bude stát mnohem víc, než jen jednoduché dvoupodlažní.
  • Technická složitost, což znamená, že profesionálové s vysokou úrovní tesařských dovedností jsou schopni sestavit. K zahájení výstavby potřebujete komplikovaný výpočet a příslušný výkres. Navíc minimální počet zaměstnanců - tři lidé, brigáda menších složek není v platnosti.
  • Možná ztráta tepla během topné sezóny, která vede k větší spotřebě dřeva, plynu nebo elektřiny.
  • Vysoké náklady na instalaci speciálních podkroví.

Zlomená střecha se světlíky

Systém zavěšení

Nosný systém zlomené střechy je souhrn všech podpůrných prvků rámu, jejichž počet a úsek určuje výpočet. Vzhledem k tomu, že taková střecha má složitou geometrii, skládá se z mnoha částí, čím těžší je, tím těžší, tím více prvků, takže musí být silnější.

Vizuálně lze systém nosičů rozdělit na dvě části: horní, ve tvaru rovnoramenného trojúhelníku a dolní - lichoběžník s větší stranou ve spodní části. Profesionálům doporučujeme, aby v kombinaci použili závěsné a štěrbinové trámy, aby byl návrh spolehlivější.

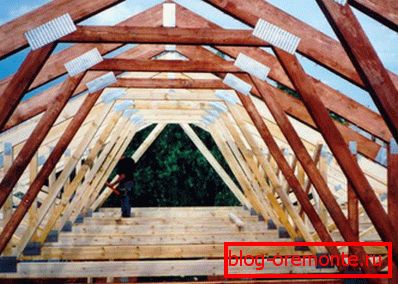

Systém konstrukčních vazníků

Zde je to, co vypadá:

  1. Horní závěsy. Jsou vyrobeny z odolných, spolehlivých, hladkých prken, které nemají uzly o rozměrech 50x150 mm nebo 100x150 mm. Jsou namontovány pod úhlem, který určuje výpočet, jeden konec spočívající na hřebenu a druhý v nosné konstrukci. Kladky mají zatížení na vychýlení, na prasknutí, které určí výpočet působících sil. Montážní stupeň se pohybuje od 60 do 120 cm. Upevnění se provádí z tuhého typu.

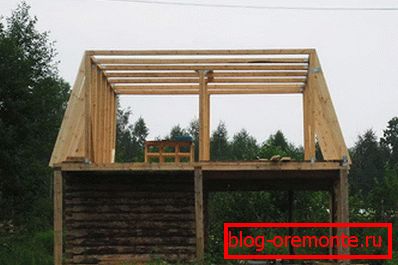

    Rafterové krokve

  2. Utahování. Horizontální utahovací nosník z lišty pravoúhlého průřezu. Slouží ke zmírnění zatížení nesoucího krokve, které spojí vazební pár. Čím vyšší je baf, tím silnější by měla být. A slouží jako rám pro půdní strop.

    Systém krovu

  3. Babička. Vertikální zavěšení mezi hřebenem a břichem přenáší váhu, minimalizuje průhyb. Chcete-li, aby babička bar a speciální závěsné svítidlo je nutné.
  4. Fad. Místo setkání dvou krokví, které mohou být posíleny hřebenovým hřebenem, který se také používá jako dřevo.
  5. Stojany. Vertikální podpěry, které jsou podepřeny horním koncem krokve, a dolní podpěry jsou podepřeny v podlahových nosnících. Většina stojanů je vyrobena z pravoúhlého dřeva, délka tohoto prvku by měla být odhadnuta na výšku stropu plus 20-30 cm. Strop 2-2,5 m je považován za pohodlný, stojany budou hrát roli rámů pro vytváření mansardových zdí.

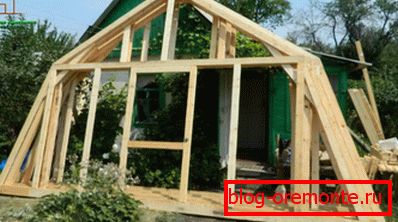

    Instalace racků

  6. Závěsné krokve. Snižují se podle principu ramene připevněného na nosníky překrývající se a horní opěrku proti vdechování. Rametrové nohy jsou také vyrobeny z prken, vystavených průhybu, ale ne ohýbání. Délka krokví by měla stačit k vytvoření pohodlného převisu, ustupujícího od stěny ne méně než 40-50 cm. Pokud nohy nejsou dostatečně dlouhé, přesahy jsou kompenzovány lýtkem.

    Instalace závěsných vazníků

  7. Vzpěry. Nosné prvky, které jsou umístěny v úhlu k zavěšené krokve, úkolem vzpěrů uhasí vychýlení nožních krokví, přenášející část hmotnosti nosníku podlahy.
  8. Překrývající se paprsek. Základem budoucího sexuálního překrytí podkroví z dřeva.
  9. Mauerlat Trvanlivá čtvercová tyč o rozměrech 100x100 mm nebo 150x150 mm, která je položena na základně střechy tak, aby rovnoměrně rozložila hmotnost podél opěrných stěn, aby se zabránilo náklonu trámu při nárazu větru.

Výběr a příprava materiálu

Jak jste pochopili, hlavním materiálem pro příhradový systém šikmé střechy je dřevo. A to je bohužel hořlavý houževnatý materiál odolný proti vlhkosti. Tyto vlastnosti jsou samozřejmě nevýhody, které lze snadno odstranit po zpracování zpomalovače hoření, antiseptiky a impregnace odolné proti vlhkosti. Léčba těchto dřevin je nutná v několika vrstvách. Výpočet potřebného objemu antiseptiku vyrobeného podle doporučení výrobce.

Požadované materiály

Používejte vysoce kvalitní materiál z jehličnanů, bez uzlů. Pokud jsou stále tam, vyčistěte a ošetřete speciálním nástrojem. Nespoložené dřevo by mělo být předem broušeno, kůra musí být odstraněna.

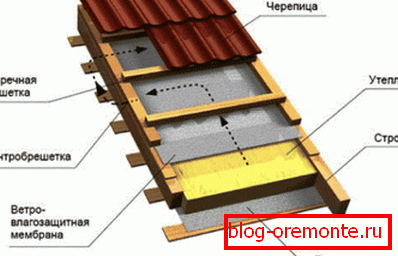

Kovové zastřešení, vlnitá lepenka, břidlice, ondulín, šindel jsou používány jako střešní materiál. Vzhledem k tomu, že samotná konstrukce je masivní, odborníci doporučují upřednostňovat lehčí materiály, aby příliš nepřeplňovali střešní systém. Hmotnost v tomto případě bude rozhodujícím faktorem při výběru. Přepravka je vyrobena z pevného nebo mřížového typu, z neomítané desky nebo z překližky odolné vlhkosti. Minerální vlna na bazaltovém základě nebo pěnu se používá jako izolace. Dekorativní kryt může být proveden z vlečky, blokového domu nebo podšívky.

Fragment střechy

Tóny úprav

Je nutné zahájit stavbu střechy provedením výpočtu zatížení, na které bude vystavena. K tomu je třeba přidat hmotnost každého materiálu střešního koláče, který lze nalézt v referenčních knihách. Pak se určuje dočasné zatížení z padající sněhové pokrývky. Když jsou tyto indikátory kombinovány, objeví se takový indikátor jako celkové zatížení, které se pohybuje kolem 40-50 kg / m2. Podle těchto parametrů se určí, jaký okraj má mít krokvec systém, průřez rámových prvků. Chcete-li ušetřit z těchto výpočtů, může to být speciální program pro výpočet, který je k dispozici pro použití na internetu. Poté je nakreslena kresba odrážející umístění všech prvků s vypočítanými rozměry.

Další akce se týkají skutečné instalace poškozené střechy:

  • Vyrobeno obstarání všech potřebných materiálů. Je lepší zakoupit je s malou rezervou, aby nebyla v situaci, kdy něco chybí.
  • Všechny dřevěné prvky jsou rozřezány podle velikosti. Nejrychlejší způsob, jak to provést, je bruska nebo kotoučová pila.

    Výroba prvků vazného systému

  • Dolní krokve, vzpěry, stojany na zemi jsou spojeny dohromady a tvoří tzv. Farmu.

    Montované nosníky připravené k instalaci

  • Dokončené farmy se vyšplhávají nahoru k instalaci.
  • Krovy jsou spojeny pohlcením, horní naslonové krokve jsou položeny.

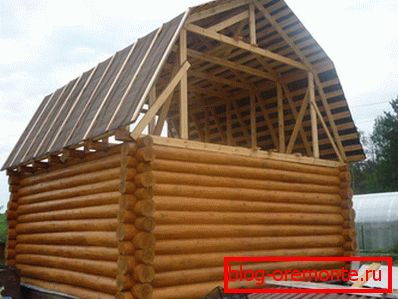

    Montáž střešních nosníků

  • Přepravka se vytvoří, ohřívač se namontuje, položí se střešní materiál.
  • Gables, převisy jsou opláštěny zvoleným materiálem, jsou vybaveny okenní otvory.

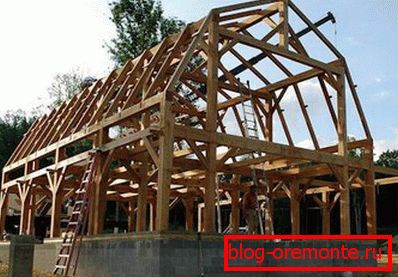

rozbitá štítová střecha

Je-li výpočet proveden správně, vazníkový systém poškozené střechy je pevná a spolehlivá konstrukce mansardové střechy, která bude trvat déle než deset let, pod podmínkou pravidelného sledování stavu.
