Závěsné střechy střechy - konstrukce, zařízení a součásti

Střecha je nejsložitější konstrukční prvek obytné, komerční nebo průmyslové budovy, která nelze postavit bez přesného výpočtu a detailního návrhu. Jeho zařízení se skládá z hydroizolačního nátěru a rámu, který je zodpovědný za tvar, nosnost a spolehlivost střechy. Existují dva typy střešních systémů, které se liší v složení a způsobu připojení spojovacích prvků - závěsné a nylonové. V tomto článku budeme říkat, jaké jsou visící krokve, a jak se toto konstruktivní řešení uplatňuje ve výstavbě.

Funkce krokve

Rám stojanu je soubor podpěrných prvků, které jsou zodpovědné za poskytnutí tvaru střechy, geometrie, sklonu a vysoké únosnosti. Zvláštnost závěsného systému vazníků spočívá v tom, že je postavena na konstrukcích, které nemají vnitřní ložiskové podpěry. Konstrukce nosníku takového rámu je rovnostranný trojúhelník tvořený krokvemi a utažením, a proto je vysoce odolný vůči vnějším vlivům. Cíle rámového rámu berou v úvahu:

1. Tvorba svahu střechy. Střecha by měla mít sklon k účinnému odvádění vlhkosti během srážky, aby vysušila hmotnost sněhu, aby se zabránilo přetížení rámu.
2. Rozložení střešní hmotnosti. Střešní konstrukce má značnou váhu, zvláště s ohledem na dodatečné zatížení při sněžení. Kladky rovnoměrně rozdělují hmotnost povlaku mezi nosné stěny.
3. Upevnění střešního materiálu. Vodotěsný povlak je připevněn k rámu rámu nosníku, který rozděluje zatížení a dodává nátěr tuhý tvar.

Uvažujme, že závěsné krokve jsou považovány za stabilnější strukturu rámu, protože jejich zařízení pomáhá snižovat trhavé zatížení, které trpí uzly námořních systémů.

Zařízení naslonnyh zařízení

Návrh závěsného vazníku naznačuje, že v překrývající se struktuře nejsou žádné podpěry vnitřního nosníku. V tomto případě mají krokvy celkovou oporu v místě upevnění na mauerlátu a s druhým koncem nohy se navzájem jednoduše dotýkají bez použití kluzné tyče. Závěs typu zavěšení je rovnoramenný trojúhelník se základnou rovnou šířce fasády. Skládá se z následujících prvků:

• Mauerlata. Toto trvanlivé, ploché dřevo ze zdravého tvrdého dřeva s průřezem 100x100 mm nebo 150x150 mm je umístěno na horním povrchu poslední vrstvy nosných stěn, kde na nich spočívají nožky krokví. Toto zařízení rozděluje hmotnost krokví a přenáší náklad na základnu.
• Nohy ramínek. Jedná se o podpěrné prvky, které tvoří rovinu střešních svahů, které jsou vyrobeny z rovných desek o rozměrech 50 x 150 mm nebo 100 x 150 mm. Jsou nastaveny v párech v krocích po 60-120 cm, v závislosti na hmotnosti a velikosti dokončovacího nátěru.
• Utahování. Utahování se nazývá vodorovný prvek rámu, který utáhne dolní konce nožních krokví a kompenzuje zatížení roztažením a ovlivňuje hlavní uzly střechy.
• Rigel. Rigel je špička, která táhne krokve v krátké vzdálenosti od bruslí. Protože v této oblasti je zatížení na roztahování větší, je vyrobeno z tyče o tlustší části.
• Babička. Babička volala závěsný prvek zavěšeného rámového nosníku, který nese centrální část bafetu pod hřebenem, což brání ložisku vnějších stěn.
• Strut Vzpěry se nazývají vodorovné podpěry, které podporují nohy krokví v horní nebo střední části a zabraňují vychylování dlouhých prvků.

Dávejte pozor! Velmi často systém zavěšení vazníků nezahrnuje výkonovou desku, protože její funkce je úspěšně prováděna nízkopodlažním utažením. Zkušení řemeslníci se domnívají, že konstrukce rámu bez tohoto prvku nijak neztrácí ani pevnost, ani spolehlivost.

Druhy

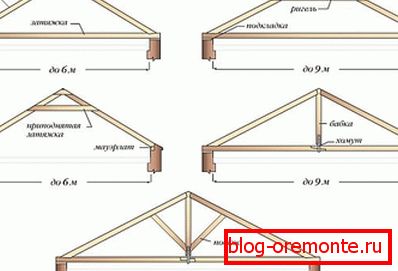

Zařízení závěsného vazného systému závisí převážně na tvaru a velikosti překrývající se konstrukce. Čím větší je plocha domu, tím více konstrukce má další prvky, které zvyšují únosnost rámu. Nejjednodušší vazník je rovnoramenný trojúhelník tvořený vazníky a obláčky. Ale čím delší jsou rampy, tím více podpory bude zapotřebí k vyrovnání jejich prohloubení pod vlastní váhu. K dispozici jsou závěsné vaznicové systémy následujících typů:

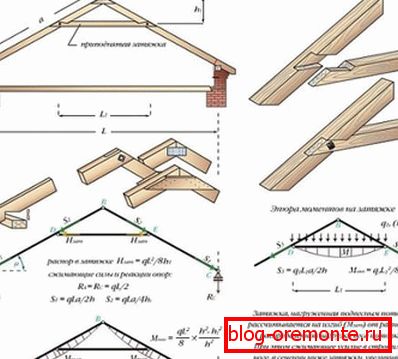

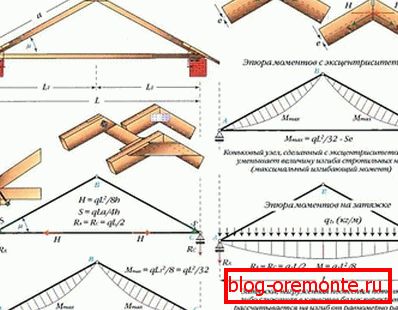

1. Jednoduchý tříbodový oblouk ve tvaru trojúhelníku. Jedná se o vzorek nejjednoduššího trussového vazníku visícího typu, který se skládá z nohou křídel a obláčků. Jedná se o uzavřený trojúhelník, jehož základna pracuje pouze v napjatém stavu, a boky - na vychýlení. Tím je možné blokovat rozpětí do šířky až 6 metrů.

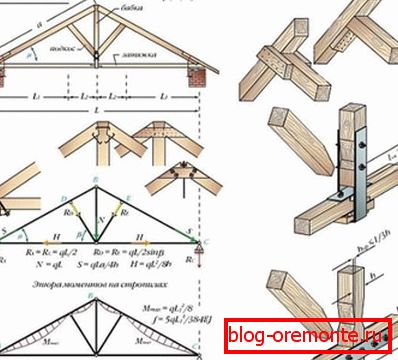

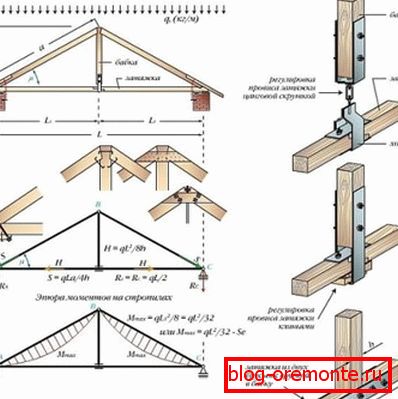

2. Trojboký trojúhelníkový oblouk se zavěšením nebo vřeteníkem. Pokud šířka překrývající se konstrukce přesahuje 6 metrů, je použití plné tyče pro výrobu vtípků problematické. Dřevěný prvek s takovou délkou se bude pohybovat pod svou vlastní hmotností, takže je vyroben ze 2 samostatných částí a zavěšený z bruslí pomocí vřeteníku.
3. Tři kloubové oblouky s vyvýšeným tahounem. Tato verze závěsného systému vazníků se používá, pokud je střecha typu podkroví. Současně se pohybuje do horní části krokví nohou blíž k hřebenovému spojení. Čím vyšší je, tím větší je napětí v tahu, které zažívá. Při vybavení podkroví působí zvýšené napětí jako strop.
4. Trojboký trojúhelníkový oblouk se šroubem. V tomto provedení jsou pohyblivé držáky ve formě jezdce, které jsou připevněny k výkonové desce, nahrazeny pevnými. Šroub, který upevňuje dvojice ramen v horní části, je tedy pod tlakem, nikoliv na napětí, ale na kompresi.

Je to důležité! Pokud délka nožních nožiček přesahuje 4-4,5 metry, pak s tloušťkou průřezu 50x150 mm nebo 100x150 mm začnou zažívat významné zatížení na vychýlení působením vlastní hmotnosti. Za účelem kompenzace tohoto namáhání jsou v horní nebo střední části krokví podpírány vzpěry opěrné na vřeteníku.

Typy úchytů

Střecha, jejíž rám je vyroben ze dřeva, je vystaven tepelné roztažnosti a také mírně mění svou velikost v závislosti na vlhkosti. Aby tyto nejmenší změny nevedly k deformaci, použijte speciální systém pro upevnění konstrukčních prvků. Závěsné krokve mají 2 typy spojovacích prvků:

• Stěhování Mobilní příslušenství se nazývá speciální zařízení - posuvníky z kovu. Pomocí nich jsou nožky krokve připevněny k výkonové desce, v důsledku čehož se mohou mírně posunout, když se velikost prvků změní s kolísáním vlhkosti. Taková zařízení zabraňují deformaci střešního rámu, což mu umožňuje "dýchat".
• Těžko. Pevné upevnění nosných rámových prvků se provádí pomocí hřebíků, samořezných šroubů nebo kovových obložení. Tato metoda poskytuje spolehlivou fixaci, ale nevyrovnává tepelnou roztažnost a změnu velikosti stromu s kolísáním vlhkosti.

Zkušení řemeslníci tvrdí, že je zakázáno prořezávat otvory v mauerlátu pro připevnění krokví nohou, protože to narušuje integritu dřeva a snižuje jeho pevnost. V případě mobilní fixace jsou nohy připevněny posuvníky a při tuhé fixaci jsou výřezy vyříznuty pod výkonovou destičkou a poté přišroubovány hřebíky.

Kritéria výběru

Závěsné rampy se považují za složitější při návrhu a montáži nosného rámu. Tento tenký systém vyžaduje pečlivou kalkulaci, přičemž se bere v úvahu všechny zatížení a síly, které ji ovlivňují zevnitř i venku. Aby byla střecha spolehlivá, volí se podle následujících faktorů:

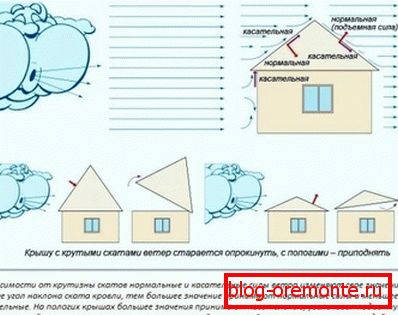

1. Klimatické podmínky. Chcete-li zjistit, jaké zatížení větrem a sněhem ovlivní krokve, musíte určit klimatickou oblast regionu, ve kterém probíhá stavba.

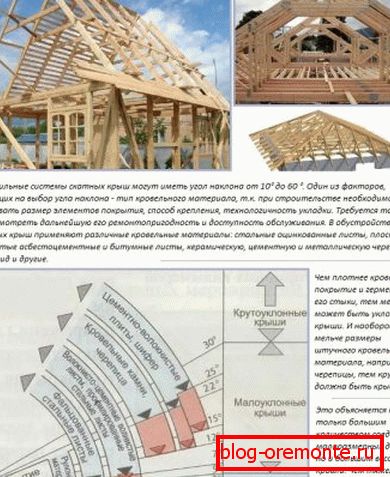

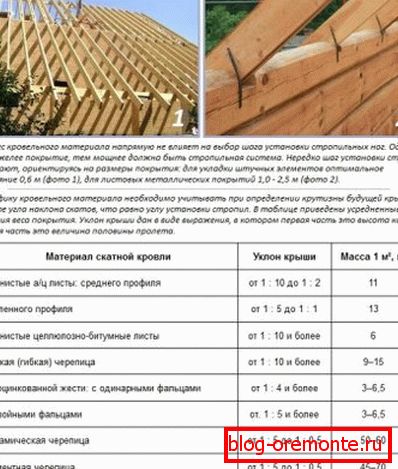

2. Dokončovací střešní krytina. Výběr nosného rámu závisí na požadovaném materiálu pro zastřešení, protože variant má optimální úhel sklonu a doporučenou vzdálenost mezi prvky podle hmotnosti a velikosti povlaku.
3. Typ střechy. Střecha může být v závislosti na tvaru a velikosti konstrukce jednostranná, dvoukolejná, kyčelní, poloviční nebo kyčelní.

Je to důležité! Závěsné střešní nosníky jsou těžké a velké, takže je možné zvednout pouze konstrukce, které již byly na střeše namontovány jeřábem. Nejčastěji je rám sestaven přímo na výšku, což komplikuje zastřešení.
