Závěsná střecha

Vytváření střechy domu - jedné z nejdůležitějších etap výstavby. Má značné zatížení větrem, srážky a v zimě sněhová čepice vyvíjí tlak. Proto je třeba věnovat pozornost procesu budování této části budovy a veškerá práce by měla být prováděna s maximální péčí a přesností.

Stejně jako většina ostatních typů stavebních prací může být konstrukce střechy rozdělena do několika samostatných etap. Jedním z nich je instalace vazného systému. Podle jejich technologických vlastností se mohou navzájem lišit. Nejjednodušší design je nylonový. Každá z možností vyžaduje samostatnou úvahu, ale níže budeme diskutovat o tom, jak postavit střechu s visícími krokvemi.

Obecný popis a funkce

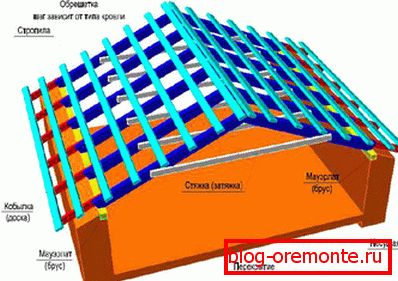

Schémaтичное изображение висячих стропил

Zvažte, co představuje systém zavěšení vazníků a určení hlavních rysů jeho výroby.

  • Hlavní rozdíl od naslonnaya spočívá v tom, že závěsné konstrukční prvky se spoléhají pouze na spodní desku a na sebe nebo na hřebenovém sloupku výše. To znamená, že skutečně visí, bez vertikální podpory nezbytné pro konstrukci nosního systému.
  • Taková konstrukce je účelná, jestliže konstrukce nemá vnitřní opěrné stěny. Používá se, když se plánuje použití podkroví pro bydlení, například při výstavbě podkroví.
  • Závěsné krokve оказывают механическую распирающую нагрузку на стены здания. Давление полностью распределяется на опорные стены из-за отсутствия вертикальных опор. Крайне важно наличие в такой конструкции элемента, называемого затяжкой. Это горизонтальная балка, стягивающая стропильные ноги. Она берёт на себя часть распирающей нагрузки. Чем ниже установлены затяжки по отношению к мауэрлату, тем эффективнее они выполняют свои функции.

Existuje celá řada pozitivních provozních charakteristik, které má laťový systém, který je vyroben podle závěsného schématu.

  • Při správné a kvalitní výrobě má dostatečnou pevnost a je schopen zvládnout zatížení, které jsou na něm uloženy.
  • Má menší váhu než stěna, což snižuje celkové zatížení střechy na stěnách, a tudíž i na základy konstrukce.
  • Vzhledem k tomu, že konstrukce využívá méně prvků, je pro montáž shánět méně materiálu než pro nylon.

Výkon práce

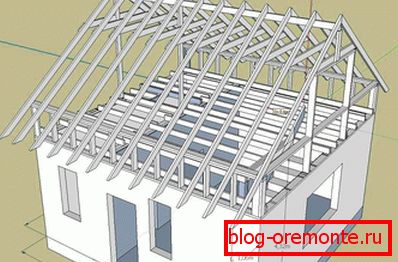

Schéma

Po určení typu vazného systému můžete pokračovat v samotném konstrukčním procesu. Pro usnadnění je možné jej rozdělit do několika samostatných etap.

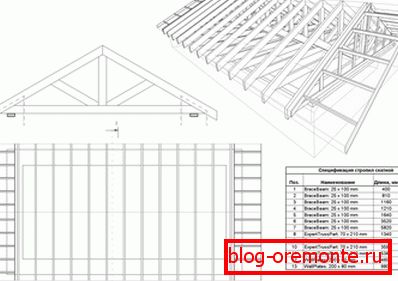

Kreslící systém vazníků
  1. Stavba vazného systému se provádí pouze podle výkresu odborníků, protože to vyžaduje zvláštní znalosti a určitou profesionalitu. Provádění výpočtů na úrovni filistina je nepřijatelné, protože mohou být provedeny kritické chyby návrhu. To může vést k narušení integrity struktury nebo k jejímu úplnému zničení.
  2. Podle konečného výkresu je nejdříve namontován výkonový štítek. Používá dřevěný nosník o rozměrech 20 až 20 cm, skládaný a zajištěný kolem obvodu stěn. Mauerlat musí být vodotěsný, například se střešním plstěním. U cihel nebo blokových zdí je kolem obvodu vytvořena vyrovnávací betonová vazba a pás je položen na ni.
  3. Další nainstalované nohy. Deska s průřezem nejméně 20 × 5 cm nebo čára v blízkosti úseku je nejvhodnější pro jejich výrobu. Ve spodní části jsou vyráběny speciální řezy, které jsou nezbytné pro silnější oporu v výkonové desce. Instalace závěsných krokve je možná jak s použitím hřebenové tyče, čímž se zvyšuje tuhost celé konstrukce, a bez ní.
  4. Nejprve jsou nainstalovány dvě extrémní dvojice vazníků s hřebenovou tyčí a pak zbytek. Existuje další sekvence instalace - střídavě. První možnost je výhodnější, protože je ušetřen čas a celá konstrukce je robustnější a odolnější vůči různým nákladům.
  5. Poslední sada utahování. Pro jejich výrobu se obvykle používá stejné dřevo (deska), jako u krokví. Utahování je instalováno vodorovně, přičemž každá dvojice nosníků je spojena. Čím nižší je instalována, tím více bude zátěž přerozdělena. Je-li podkroví plánováno jako obydlí, může být instalace výšky bafnutí odlišná. Pokud z nějakého důvodu nebyla nalezena lišta o požadované délce, je dovoleno vyfouknout z odřezků a spojit je překrytím.
Závěsné krokve

Pro montáž - hřebíky, šrouby, šrouby a matice se používají tři hlavní typy spojovacích prvků, a to jak jednotlivě, tak v kombinaci. Spojení upevněné šrouby je dodatečně utaženo šroubem a maticí. Průchozí otvor je vyvrtán pod šroubem v spojovaných částech. Mezi další spojovací prvky patří například úhly, svorky, perforace kovů atd.

Dávejte pozor! V mnoha spojích s konstrukcí se bezpodmínečně provádějí technologické pily, řezy a výběry. Každé zodpovědné připojení (maximálního zatížení) musí být připevněno nejméně dvěma spojovacími prvky, nejlépe třemi. Utahování je například nejprve zajištěno dvěma hřebíky nebo šrouby a poté přitahováno závitovou tyčí.

O okénkách přes okapy. Je lepší, pokud jejich velikost byla původně položena v délce krokve nohy, ale to vede ke zvýšení cen, velké dřevo je dražší. Pro převisy můžete použít ozdobnou desku o rozměrech 10 cm až 5 cm. Jsou vyrobeny takzvané plátky, které jsou vybrány tak, aby v horní části byla překryv na noze krokve alespoň 50 cm. Pro větší uchycení k mauerlátu jsou v druhém řezu vytvořeny odpovídající hloubky. Pro přídavnou oporu a pro zajištění větší mechanické pevnosti okapu je středová část navíc opatřena malou podpěrnou lištou upevněnou na ozdobu shora a na okapy ze strany.

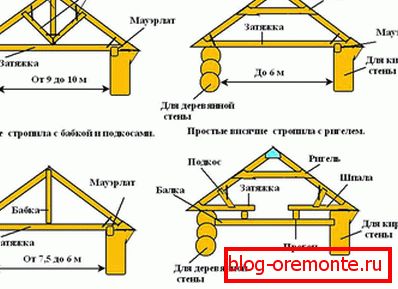

Varianty závěsných vazných systémů

Při správném výpočtu a následné práci není zavěšený nosníkový systém ve svých výkonových charakteristikách nižší než nylon. Má dostatečnou pevnost a stabilitu, při konstrukci takové konstrukce je vytvořen půdní prostor vhodný pro použití jako obytné nebo obchodní prostory. Takový vaznový systém je nejlepší volbou při stavbě podkroví.
