Zavěšené krokve, jak vypočítat a zajistit naslonové krokve

Střešní konstrukce je komplexní systém s nosnými prvky, hydroizolační vrstvou, tepelnou izolací a izolací par. Všechny střešní jednotky jsou vystaveny dočasnému a trvalému zatížení, proto musí mít vysokou únosnost, aby se zabránilo deformaci nebo dokonce kolapsu střechy. Pro zajištění trvanlivosti a dlouhé životnosti je proveden přesný výpočet, který určuje složení rámu, vzdálenost mezi jeho prvky a jejich průřez. Obecně platí, že v budově soukromého domu je používán napsaný systém vazníků, který umožňuje zablokovat struktury až 16 metrů široký. V tomto článku budeme informovat o jeho struktuře, vlastnostech a hlavních uzlech.

Zařízení a funkce

Struktura sestávající ze vzájemně propojených nosných prvků, které nesou střešní svahy, se nazývá střešní nosník. Vykonává funkce jakéhokoli rámu, který dává sklon a tvar střechy. Montáž střešní konstrukce se provádí až po výpočtu zatížení, které ji ovlivní během provozu. Správně navržený rámec řeší následující problémy:

1. Používá se jako základna pro upevnění střešního materiálu. Montáž hydroizolačního materiálu na povrch svahu probíhá na bednách střešního rámu, který rovnoměrně rozkládá hmotnost povlaku a také jej dává tuhému tvaru.
2. Formuje sklon střešní konstrukce. Nosné nohy rámu jsou umístěny ve sklonu k základně, díky němuž střecha získává trojúhelníkový tvar. Skloněný povrch svahu umožňuje vodě a sněhu volně klouzat bez zvýšení zatížení prvků nosného systému.
3. Poskytuje tuhost konstrukce a nosnost. Střecha je vystavena silnému namáhání kvůli vysoké hmotnosti střešních krytin, tepelné izolaci, hmotnosti střešního rámu a sněhové pokrývky, takže střešní systém musí mít vysoké pevnosti a přesměrovat hmotnost střechy na nosné pilíře.

Dávejte pozor! Střešní systém námořního typu se nazývá nosná střešní konstrukce, která zahrnuje svislé sloupky spočívající na vnitřních nosných stěnách. Instalace takového rámu se provádí, jestliže uprostřed domu je na základně instalována hlavní stěna. Střecha se zavěšeným nosníkem je vystavena jen ohybovému namáhání, díky čemuž nevyžaduje kompenzační expanzní prvky.

Složení

Než začnete instalovat střechu, musíte provést přesný výpočet zatížení, které ji ovlivní, stejně jako detailní návrh. Tyto jednoduché výpočty pomohou určit, které prvky budou zahrnuty do systému šikmých krokví, vypočítat jejich průřez a vzdálenost mezi nimi. Pokud je střecha opřena o vnitřní nosné stěny, pak se její rám skládá z následujících součástí:

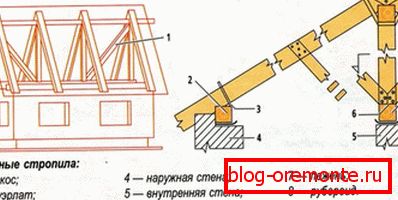

• Mauerlata a lhání. Tyto termíny se nazývají podpěrné prvky střešní konstrukce, upevněné na horní vrstvě stěn, na které jsou podpěry střechy. Jsou vyrobeny z jehličnatého dřeva o průřezu 100x100 mm nebo 150x150 mm. Půst je odlišný v tom, že je namontován na vnitřních ložiskových přepážkách a mohou být upevněny vertikálními sloupky podporujícími hřeben.
• Hřeben. Závěsné krokve jsou instalovány ve dvojicích podél sklonu střechy. Jejich zvláštností je, že mají 2 body podpory - na mauerlátu a na hřebenovém běhu. Kvůli tomu je konstrukce odolná a necítí se na zatížení. Krok mezi krokvemi, tloušťka nohou určuje výpočet s přihlédnutím k hmotnosti střešních a klimatických podmínek.
• Subrafter prvky. Podkladové prvky se nazývají další podpěrné prvky, díky nimž střecha dosáhne velké únosnosti. Tato kategorie zahrnuje vertikální podpěry, nazývané odtoky, horizontální vdychování, jakož i vzpěry podporující krokve.
• Přepravky. Přepravka je umístěna kolmo k nohám krokví, na ní je provedena instalace střešního materiálu. Výpočet zatížení určuje, zda má být základna střechy pevná nebo mřížková.

Je to důležité! Při navrhování šikmého střešního systému je třeba před montáží správně vypočítat trvalé a dočasné zatížení, kterým je vystavena střecha domu. Výraznými vlastnostmi rámu tohoto typu je použití vnitřních nosných zdí pro instalaci úklidu, vertikální konstrukci, která nese hřebenovou konstrukci.

Druhy

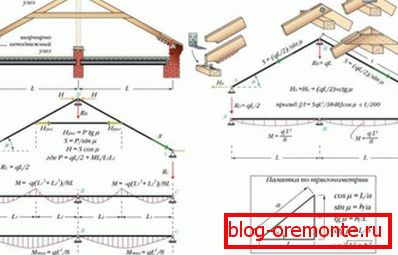

Střecha se dotýká několika typů zatížení, včetně zatížení při roztahování a ohýbání. Pro kompenzaci těchto napětí a pro vytvoření stabilního a pevného vazného systému je použito velké množství kompenzačních prvků, jejichž průřez určuje výpočet. Aby se zabránilo deformacím rámu, je instalace střechy prováděna pomocí mobilních upevňovacích prvků. Pozastavené krokve jsou následujícího typu:

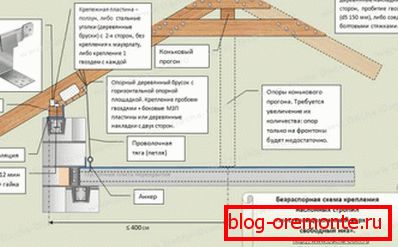

1. Bez stopy. Instalace střešního rámu z nylonu bez stlačení se provádí pomocí pohyblivých upevňovacích prvků, díky nimž i po upevnění mohou komponenty systému kompenzovat zatížení na dilatačních stěnách nosných zdí. Závěsné ramenní nohy tohoto typu jsou upevněny na jedné straně pomocí závěsu a na druhé straně pomocí posuvníku.
2. Rozdělovač. Rozpěrné trámy typu nylonu nemají dva stupně volnosti, ale jeden. V tomto případě je jeden konec nohy pevně uchycen a druhý konec posuvníkem, závěsem nebo jiným pohyblivým upevňovacím prostředkem. Rozpěrný nosník zajišťuje montáž silové desky, protože má mírný oblouk na vnějších ložiskových podkladech.

Zkušení pokrývači, kteří překrývají dřevěné domy, které dosud nedokončily proces smršťování, používají nosné nosné konstrukce, jejichž pohyblivé podpěry mohou kompenzovat deformace, ke kterým dochází při postupném vysoušení dřeva. Výpočet spočívá v tom, že nefixovaná konstrukce se ujede společně s domem.

Zvláštní funkce

Konstrukce stěnového rámu střechy závisí na mnoha faktorech. Složení systému je ovlivněno sklonem svahů, klimatickými podmínkami v oblasti výstavby, vybraným střešním materiálem. Chcete-li vzít v úvahu všechna tato kritéria, musíte provést výpočet zatížení na střeše. V závislosti na šířce překrývající se konstrukce má střešní rám střechy následující vlastnosti:

• Pro překrytí konstrukcí o šířce až 10 metrů je postačující jediný podpěr ložiska, na kterém jsou instalovány vertikální sloupky. Chcete-li kompenzovat vychýlení dlouhých nohou, nastavte vzpěry.
• K překrytí konstrukcí až do šířky 10-14 metrů stačí také jedna vnitřní nosná stěna. Nicméně, pro posílení rámového rámu, skládající se z mauerlatu, logu, nosníků, vazníků, regálů a vzpěr, použijte vodorovné zábrany, které kompenzují prasknutí.
• Pro překrytí struktury širokého rozsahu 16 metrů jsou vyžadovány 2 vnitřní nosné stěny. V tomto případě se střešní rám skládá z Mauerlátu, zřetelně, krokve, podpěry, stojany, šrouby a utažení.

Mějte na paměti, že maximální délka nosníků lamelového rámu je omezena na standardní velikost řeziva, která je 6 metrů. Samozřejmě, že můžete dělat břitvy raménky nebo dát do kobylky, ale tento design bude méně trvanlivé.
