Zastřešené střešní zařízení - struktura a výkresy

Střešní krytiny se úspěšně používají při stavbě domácích staveb: garáže, přístřešky, přístřešky, terasy a altány. Jedná se o praktický a ekonomický způsob ochrany budovy před srážením, větrem a chladu. Nicméně, zařízení vrhání střechy vhodné pro soukromé domy.

S tímto konstrukčním řešením vytvářejí architekti tučné projektové projekty s několika nerovnoměrně vysokými svahy. Obrovský plus jednopatrových střech spočívá v jejich dostupnosti masám majitelů domů kvůli nízkým nákladům na použité materiály a snadné instalaci. Tento článek vám řekne o návrhu střešního systému s jedním tónem, o tom, jak vypočítat sklon rampy a postavit ji vlastními rukama.

Střecha podkrovní

Nejčastěji termín "jednotný" znamená střechu, která má jeden svah. Svah, jehož svah je nastaven jednoduchým systémem vazníků, závisí na nosných stěnách budovy a případných vnitřních příčkách. Na střešní krytiny se používají měkké střešní tašky, ondulín, podlahy, kovové dlaždice nebo eurobrida. Existují dva typy střešních prostor:

1. Větraná. Konstrukce větrané střechy je vhodná pro vybavení otevřených teras a altánků používaných v letním období. Sklon svahu takové střechy se mění v rozmezí 3-6 stupňů. Instalace střešní krytiny ventilovaného typu neznamená zahřívání a někdy štítu štítu.

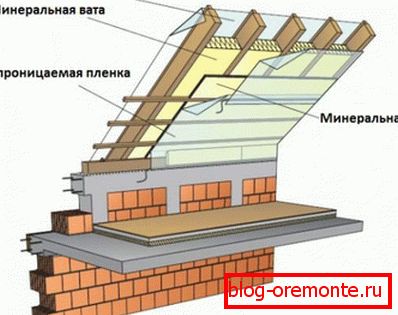

2. Nevybaveno. Sklon střechy s jediným sklonem nevětraného typu je 2-25 stupňů, v závislosti na druhu použitého střešního materiálu. Tato volba se používá k překrytí prostor, provozovaných celoročně, obytných budov, vyhřívaných garáží. Nevylénovaná střecha je pečlivě zateplená, utěsněna, aby se snížila tepelná ztráta.

Zvláštností šikmých typů střech je to, že jeden plochý svah neposkytuje v zimě nezávislý sestup sněhových hmot, zvláště když se v konstrukci použije střešní materiál s hrubou konstrukcí. Proto je možné, že v obzvlášť zasněžených zimách majitel domu bude muset vzít lopatu.

Silné stránky střechy

Projektanti a vývojáři stále více opouštějí složité projekty ve prospěch jednopodlažní střechy. To lze snadno vysvětlit jeho výhodami:

• Nízká cena. Díky ekonomice stavebních materiálů je instalace jednostranné střechy 2-2,5krát levnější než dvojitý sklon této velikosti.
• Jednoduchost. Konstrukce střešního systému střech s jedním svahem je dostatečně jednoduchá pro vlastní montáž. Dokonce i při malých zkušenostech s výstavbou se sám sám začne vypořádávat s kresbou a potřebným nástrojem.
• Vysoká odolnost vůči větru. Pokud je lokalita umístěna v oblasti s konstantní větrnou růží, je nejbezpečnější volbou střecha s jedním tónem. Hlavním důvodem je správné určení strany větru a orientace rampy podél ní.
• Snížené náklady na vytápění. Vzhledem k tomu, že vzdálenost mezi svahem a stropem v jednostranné střeše je menší než u jiných typů, vytápěné místnosti se neochladí, což znamená, že ztráta tepla při vytápění domu se sníží.
• Dostupnost projektu. Dokonce i když nejste schopni udělat výkres sami, existuje obrovské množství hotových, vypočtených projektů s podrobnými diagramy vazného systému a uzlů na internetu a stavební literatury.
• Snadná údržba. Konstrukce střechy kůlny umožňuje kdykoli posoudit stav střešního systému, vyměnit poškozené části a posílit střešní krytinu nezávisle, aniž by se jednalo o zapůjčené střešní nosiče, jejichž služby jsou drahé.

Typy vazného systému

Systém střešních příhradových prvků je rám, který nese na sobě a rozděluje hmotnost střechy kolem obvodu nosných stěn, čímž je zajištěna stabilita konstrukce. V závislosti na umístění podpěr lze rozdělit dva typy krokví:

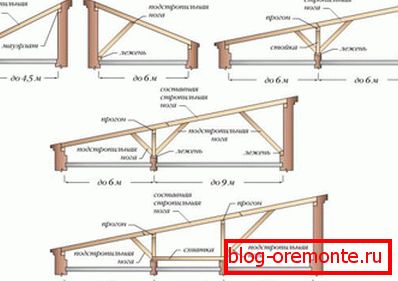

1. Rozhořčeně Tato metoda uspořádání vazného systému zahrnuje použití vnitřních oblastí pro získání další podpory. Na opěrné stěně, která se nachází uprostřed místnosti, nainstalujte stojany, které podporují nohy krokví uprostřed. Použijete-li dvě vnitřní úseky ložisek, můžete zablokovat budovy o šířce až 16 metrů.
2. Závěs. Jedná se o složitější vazníkový systém, který se spoléhá pouze na vnější stěny, takže pro jeho stabilizaci je zapotřebí více pomocných prvků. Největší šířka budovy, která může být vybavena závěsnými krokvemi, je 7,5 m, což bude vyžadovat poněkud komplikovanou konstrukci dvou vzpěr, vřeteníku a oblouků. Správné výpočty závěsného systému vazníků vyžadují hluboké znalosti a zkušenosti.

Základem pro konstrukci vaznicového systému visacího nebo gondolového typu je detailní kresba odrážející přesné rozměry a vzájemné uspořádání prvků a způsob upevnění hlavních sestav.

Složení vazného systému

Jednoduchá schéma střechy pro stavby o šířce do 4,5 metrů námořního typu zahrnuje omezený počet prvků. Základem systému vazníků je mauerlat, vyrobený z odolného dřeva 150x150 mm. Je upevněna na horním okraji budovy podél stěn, na kterých jsou namontovány svahy. Pro vytvoření sklonu střechy jsou stěny postaveny v různých výškách. Také střecha vyžaduje krokve nohy, vyrobené z desek o rozměrech 50x150 mm. Z tapety na konci desky jsou provedeny klínky pro uchycení krokví na výkonovou desku. Nohy jsou namontovány na nosníku, vkládají je do vývrtu a upevňují je kovovými rohy.

Pro rovnoměrnou distribuci hmotnosti střešního materiálu na všechny nosníky je nutná instalace latě. U měkkých typů střešních krytin, které nejsou schopny udržet svůj vlastní tvar, používají spojitý typ pláště vyrobené z překližky odolné proti vlhkosti. Pokud používáte vlnitou lepenku nebo dlaždice, dost na pin kolejnicí 25x50 mm napříč krokvemi s krokem 20-13 cm. Ve složité krovu pultovou střechou systém se skládá ze stahováním, vzpěr, recepci a babička. Všechny prvky jsou vyrobeny ze dřeva, z prvního stupně se vysuší až do dosažení optimálního obsahu vlhkosti 15-18%, a zpracuje oshkurennoy antiseptické impregnovaného hluboké proniknutí.

Je důležité pozorovat rovnováhu mezi složitostí vaznicového systému a průřezem jeho prvků - tím, že komplikujete návrh, zvyšujete jeho hmotnost. Doporučená velikost krokví se vypočítá na základě dočasného a trvalého zatížení působícího na střechu nebo podle tabulky konečných hodnot, přičemž se zohlední délka a rozteč mezi nohama, typ dřeva.

Vypočítat sklon svahu

Šikmá střecha je dobrá, protože pokud se správně orientuje podél větru a vybírá optimální svah, bude odolat silnému větru, který by zničil dvojí svah. Chcete-li vybrat úhel svahu svahů, je třeba zvážit 2 parametry:

1. Použitý střešní krytina. Pokud jste si vybrali materiál pro střechu před konstrukcí, pak hlavními kritérii při výběru svahu budou doporučení výrobce pro jeho instalaci. Kovová dlažba instalovaná na svazích pod úhlem 30 stupňů, břidlice - 20-30 stupňů, vlnitá - od 8 stupňů, rolovací střechy - od 5 stupňů.
2. Klimatické podmínky. Pokud se stavba odehrává v oblasti s velkým množstvím srážek, je lepší položit svah 20-25 stupňů, kterým voda proudí gravitací a sněhové hmoty se sklouznou. U větrných ploch jsou naopak ploché svahy s úhlem 3-10 stupňů s nízkou větrnou pevností.
3. Vezměte prosím na vědomí, že zvýšení stropu střechy zvyšuje náklady na stavbu kvůli komplexnějšímu vazníkovi a spotřebě střešních materiálů. Pokud znáte velikost schránky doma a určíte úhel svahů, je potřeba vytvořit schématické schéma, které umožňuje snadné určení plochy střechy, délky krokví a rozdíl mezi výškou stěn pomocí geometrických vzorců.

Vytváření střechy pro montáž je skvělou volbou, pokud chcete rychle a levně zablokovat přístřešky nebo připojit carport do domu. Navíc je to vynikající důvod, proč se vylepšovat stavební dovednosti, aniž byste riskovali poškození střechy kvůli nekvalitní práci.
