Chcete-li maximalizovat užitnou plochu domu, aniž byste museli trávit báječné prostředky, měli byste rozhodně zvážit projekty s podkrovím. Zkušenosti vývojářů naznačují, že je to nejlepší způsob, jak plánovat bydlení ekonomické třídy, protože jeden metr čtvereční obytného prostoru je několikrát levnější než ve dvoupatrových budovách. Existuje mylná představa, že podkroví jsou vhodné pouze pro sezónní použití v teplé sezóně.

Je však chybné, protože dobře izolovaná zlomená střecha zachovává teplo v zimě, její teplota není o nic méně pohodlná než ve vyhřívaných místnostech v prvním patře. Dokonce ani bez dodatečné tepelné izolace je podkroví jakýmsi "vzduchovým polštářkem", který udržuje optimální teplotu uvnitř domu.

Zlomená střecha podkroví je považována za technicky složitou strukturu a doporučuje svěřit její stavbu profesionální brigádě. Nicméně osoba známá střechou pomocí příkladu tradiční střechy s dvojitým svahem je schopna zvládnout svou konstrukci vlastními silami za pomoci dvou pomocných pracovníků a asistentů. Hlavním úkolem je pochopit, že je to proces, který vyžaduje vážný přístup, což je bezohledné začít bez předběžných výpočtů.

Výhody návrhu

Samozřejmě, že podkroví mohou být vybaveny i vlastními rukama tím, že staví obyčejnou trojúhelníkovou střechu. Ale kvůli strmosti svahů se učit strop, výška takové střechy musí být velmi velká. Je to neekonomické a také nevhodné, protože střecha s proměnným úhlem sklonu umožňuje efektivněji spravovat dostupný prostor. Plošší horní část zvyšuje strop. Podle stavebních předpisů platí, že pokud je vzdálenost od podlahy k hřebenovému kloubu menší než 2,5-2,7 metrů, pokoj není považován za obytný, nemůže být nazýván mansardem, je spíše jen podkroví. Konstrukce poškozené střechy má následující výhody:

• Schopnost vybavit vyšší stropy.
• Vysoká úroveň ochrany před srážkami, větrem.
• Snadné sněžení ze svahů.
• Pomáhá uchovat teplo.
• Racionální využití prostoru pod střechou.

Stavební etapy

Tvorba projektu

Při sestavování ponorné střechy pro stavbu vlastních rukou je lepší vytvořit kresby s různými výčnělky, které budou komplexně ukazovat polohu jeho prvků. Na základě délky a šířky domu je třeba určit velikost podkrovní místnosti i střechy. Nejdříve je postavena geometrie svahu:

• Důležitým úkolem je vypočítat výšku hřebenového kloubu, protože na něm závisí výška budoucích stropů. Mějte na paměti, že od hřebene k stropu by měla být asi 1,5 m.
• Dalším krokem je stanovení výšky stropu. Pro pohodlné použití je lepší položit na úroveň 2-2,2 metru.
• Definice sklonu horní části svahu. Výkres je čára stropu, od hřebenového spojení v obou směrech jsou drženy rovně k průsečíku s touto čárou. Pomocí úhloměru je určen jejich úhel, jeho hodnota je lépe fixována okamžitě na obrázku. Obvykle je tento parametr v rozmezí 20-30 stupňů.
• Definice sklonu spodní části svahu. Z dolních okapů střechy ve výkresu ustupuje vzdálenost rovnající se délce převisu (40-50 cm). Od konce horního svahu k tomuto bodu je přímka. Úhel se měří také přes úhloměr, obvykle má hodnotu 50-60 stupňů.
• Stěny podkroví jsou načrtnuty, určeny jsou její lineární rozměry a celková plocha.

Aby bylo zajištěno, že výpočty projektu jsou správné, je důležité přesně provádět primární měření a respektovat měřítko. Počítačové programy mohou zjednodušit design, ve kterém stačí zadat rozměry budovy a požadovaný druh střechy, ostatní zbytek práce vykonají automaticky. Není-li k takovému softwaru přístup, je lepší použít hotové projekty.

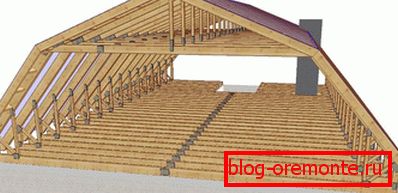

Výpočet systému vazníků

Rafters - hlavní nosné prvky rozbité mansardové střechy, její páteř. Oni jsou vystaveni obrovskému zatížení, takže jim jsou kladeny zvláštní požadavky. Volba průřezu krokví nožnic není náhodná, ale v souladu s krokem instalace, vzdálenost mezi nosiči, hodnoty zatížení větrem a sněhem. Pokud jsou první tři ukazatele snadno rozpoznatelné při sestavování, pak poslední dvě potřebují zvláštní vyjasnění.

• Území Ruska je rozděleno na 8 zón s různými zatíženími sněhem. Pro každou konkrétní střechu je tato hodnota nastavena úhlem jejích svahů. Vzhledem k tomu, že se sklon svahů liší, jsou vypočítány dva ukazatele, přičemž horní a dolní krokve mohou mít jiný úsek.
• Je zde také zónování větru, které zahrnuje také 8 zón. Pomocí koeficientu zohledňujícího výšku budovy se změní tabulková hodnota tohoto ukazatele.
• Hodnoty těchto dvou indikátorů jsou shrnuty tak, aby určily celkové zatížení. Kruhová čísla by měla být velkým způsobem, aby poskytly malou bezpečnostní rezervu. Na základě nich je požadovaná část desek určena referenčními tabulkami.

Mount Maurlat

Začátek práce na zařízení rozbité mansardové střechy je instalace mauerlatu, trvanlivého dřeva o velikosti 100x100 mm nebo 150x150 mm. Je upevněn na konci vnějších bočních stěn. Jeho hlavním úkolem je rozložit hmotnost střešní konstrukce, přenést ji na základy a chránit ochranu proti rampám proti převrácení. Mauerlat se položí na horní část stěny na předem připravenou hydroizolaci, která se používá jako složený ruberoid dvakrát nebo několik vrstev speciálního filmu.

Upevnění se provádí pomocí kovových čepů, musí být umístěny v betonovém potěru. Pokud jde o rekonstrukci střechy s vlastními rukama, je namontována pomocí kotevních šroubů na stěnu do hloubky 15-17 cm. Pro dřevěné a srubové domy se používají dřevěné kolíky. Vezměte prosím na vědomí, že instalace je prováděna na místě.

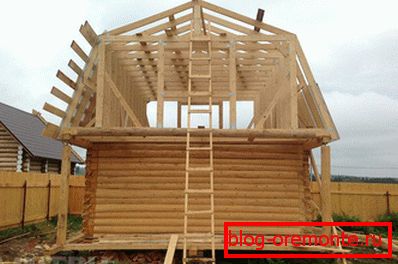

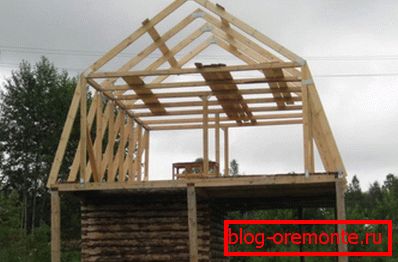

Vytvořte systém vazníků

Vytvořte systém vazníků ломаной мансардной крыши происходит в следующей очередности:

1. Podlahové podlahové nosníky na vrcholu mauerlatu. V některých případech je odstraněna trámy mimo budovu. Toto opatření umožňuje rozšířit plochu podkroví a vytvořit dobré převisy. V tomto případě jsou trámy připevněny k mauerlátu shora. Při pokládání bez demontáže jsou umístěny na vodotěsné stěny, upevněny pomocí rohů na vnitřní straně mauerlatu.
2. Přesně uprostřed stropního nosníku označte bod, nad kterým bude umístěn hřebenový kloub. Odchází z ní stejnou vzdálenost v tomto a v tomto směru, jsou stojany vystaveny. Musí být umístěny svisle, takže jsou dočasně podporovány vzpěrami.
3. Rozvaděče jsou spojeny pohlcením. Jedná se o přímé silné tyče, které se připevňují na spolehlivé kovové rohy. V důsledku těchto akcí byste měli získat návrh ve tvaru písmene "p.
4. Jsou instalovány zavěšené krokve, jejich horní část je spojena s regálem, ve spodní části s výkonovou deskou nebo podlahovým nosníkem. Drážka je vyříznutá v ramenní noze, je umístěna na křižovatce a následně opatřena kovovou výztuhou.
5. Závěsné krokve posílené vzpěrami. Jedná se o úhlově podřízené nohy, které zabraňují vychylování krokví a přenášení části nákladu na regál.
6. Ve středu pušky je zaznamenán montážní bod vřeteníku, svislé zavěšení na hřebenovém spojení, nesoucí jeho hmotnost.
7. Kluzné krokve jsou nainstalovány. Jsou spojeny kovovou podšívkou nebo šrouby s podložkami.
8. Babička se upevňuje na hřeben, je napnutá tak, aby váha pušky nesla hřeben rozbité střechy.

Provedení výše uvedených položek tvoří jeden vazník. Zbytek je nastaven stejným způsobem s krokem 60-120 cm.

Hydroizolace a pokrývačské práce

Když je dokončena vlastní instalace vazného systému zlomené podkrovní střechy, je nutné organizovat její hydroizolaci. To vyžaduje hydroizolační fólii nebo membránu, která se obvykle vyrábí ve formě válce.

• První páska filmu je položena na spodní části krokví a zajištěna protikladem. Překrytí pruhů musí být nejméně 10-15 cm.
• Pak se ořezávání neomítané desky přímo upraví roztečí podle šířky střešního materiálu. Pokud je položena střecha, například ondulin nebo šindel, je třeba vytvořit kontinuální opláštění překližkových desek odolných vlhkosti.
• Je-li bedna připravena, můžete pokračovat v pokládání střešního materiálu. Začněte ji montovat, od okapu až po hřebenovou podlahu, čímž se překryje 10-15 cm.
• Ze shora je spoj křovinových desek uzavřen hřebenovou deskou.

Upevňovací prvky se volí v závislosti na druhu materiálu. U dlaždic se používají pozinkované šrouby s gumovými hlavami, které se deformují při zvlákňování takovým způsobem, že vodotěsnost díry.

Pro urychlení procesu můžete použít šroubovák. Shinglas nebo ondulín fixují hřebíky 100 mm dlouhé. Po dokončení střešních prací jsou strženy štíty a převisy rozbité střechy.

Shrnutí, můžeme říci, že zlomená podkroví střechy pomůže rozšířit oblast domu s vlastními rukama. Můžete si je postavit vlastním rukama, nicméně bude vyžadovat speciální dovednosti a náklady, které samozřejmě samy o sobě zaplatí.
