Zařízení dřevěných sekaných štítů - schéma a design

Pohled je považován za tesaře, který stojí před domem, přitahuje oči a může hodně vyprávět o zkušenostech a dovednostech řemeslníka, který ho vytvořil. Tento termín odkazuje na část zdi, která začíná po podkroví a končí pod hřebenem střechy. Nasekané dřevěné dřevěné domy z kulatiny a kulatiny jsou charakteristickým znakem staré ruské architektury. Tajemství výstavby tohoto tradičního architektonického prvku bylo předáno mistrů z generace, což je v podstatě vrchol tesařského umění. V tomto článku budeme hovořit o konstrukčních rysech a kácení samčích štítů.

Typy štítů

Srubové domy a kulatiny na území Ruska neztrácejí svou popularitu ani při příchodu levnějších a rychlejších stavebních technologií. Dodržování tradic se projevuje vynikajícími tepelně izolačními vlastnostmi přírodního dřeva, šetrností k životnímu prostředí a trvanlivosti tohoto materiálu. Moderní mistři zabývající se výstavbou srubů, řezbami dvou typů:

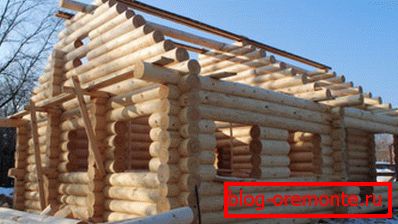

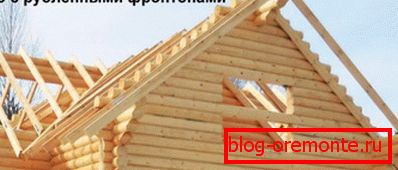

  1. Se samčími štítky. Nasekané větvičky, také nazývané mužské, jsou vyrobeny z kulatiny různých velikostí, mužů. Jsou připevněny nebo instalovány na krajní koruně studny srubového dřeva pomocí hmoždinek. Zařízení samčích štítků je složitější než analogové rámce a náklady na další materiál mohou činit 1/3 celkových nákladů na domek. Ale na druhou stranu, dřevěný dům s takovým designem vypadá úplně, harmonicky, dokonale uchovává teplo a odpovídá nejlepším příkladům tradiční ruské architektury. Řezání samců probíhá přímo na staveništi, za tímto účelem najme tým zkušených řemeslníků, kteří vědí o vlastnostech práce s dřevem. Nejčastěji jsou postaveny štíty z dříví, pokud projekt domu zajišťuje plošinový krokrový systém. Mužský štít

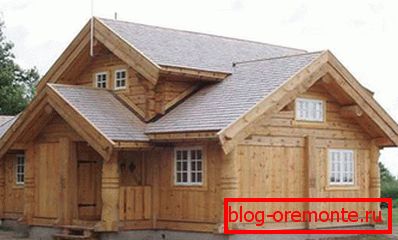

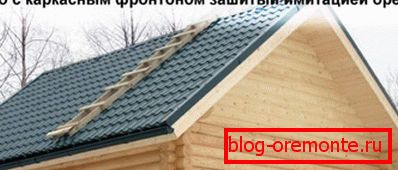

  2. S rámovými štítky. Tato metoda se liší od výroby štípaných štítů tím, že z dříví je sestavena pouze kulatina a mezera mezi střešními svahy je šitá řezanou deskou. Takové zařízení je mnohem levnější a jednodušší než tradiční pes. Nicméně při konstrukci rámu je hranice mezi rámem a šitým štítem štítu jasně vyznačena, což činí dům vypadat méně prezentovatelným. Dále doma, jejichž štíty jsou přišité pomocí desek, vyžadují další oteplování, protože udržují teplo horší a chrání před pronikáním studeného větru. Rám štítu zdobený imitací dřevo

Dávejte pozor! Mužské štíty, zhotovené a dřevěné, váží mnohem více rámových struktur. Proto je důležité určit, jaké schéma dokončení prostoru mezi svahy, které potřebujete při přípravě projektu. To je nutné pro výpočet zatížení při určování hloubky pokládky základů.

Zařízení

Nasekané nebo samčí štít je stěna, která se nachází mezi svahy střechy, která je vyrobena ze stejného materiálu jako stěny dříví, dřeva nebo tyče. Pro konstrukci jsou nutné trvanlivé, zdravé kulatiny s průřezem 230-250 mm, které jsou předem ošetřeny antiseptickými impregnacemi. Mužské štíty jsou instalovány na vnějších stěnách srubového domku nebo jsou lehce posunuty směrem dovnitř, aby balkon vybavily. Nasekaná konstrukce se skládá z následujících prvků:

Návrh štíhlého štítu
  • Muži. Tento termín se týká kulatiny, z nichž je oříznut průchod. Mají různé délky, protože každý následující muž je kratší než předchozí. Pro instalaci muže do extrémní koruny dříví domu se vytvoří půlkruhový skluz s pomocí řetězové pily a slepice. Důležité je zajistit plné zapojení mezi protokoly.
  • Vojáci ležou. Trosky jsou logy, přruvajemym pro muže, které váží štíty, aby zajistily tuhost konstrukce. Jsou potřebné pro výstavbu tradičního systému vazníků. Pokud vzdálenost mezi štítem nepřesahuje 6 m, pak se sráží na stavbě, jinak se vytvoří společně s domečkem.
  • Prince Sleg. Knyazeva se nazývá slimák, instalovaný na horním muži. Spojuje horní části štítů mezi sebou, což je v podstatě hřeben střechy. Na knížecí posteli jsou pletené nohy, takže musí být odolné a vydrží velkou váhu. Pokud běh mezi štíty překročí 6 m, je instalována dvojitá závorka. Předpokládá se, že pro hřebenový paprsek je lepší použít jednoduchý uncylndated log, protože má větší sílu.

Je to důležité! Montáž nasekaného koně se provádí pomocí mezikroužkového kompaktoru. V této roli se většinou používá juta, mech, tah, lněná vlákna. Tyto materiály utěsňují mezery, které vznikají při procesu smršťování dřeva, zabraňující tepelným ztrátám. Tradičně byl prostor mezi muži položen mechem, nyní považuje za nejdražší pečeť. Proto jsou častěji používány levnější, ale stejně účinné páskové materiály na bázi jutových a lněných vláken.

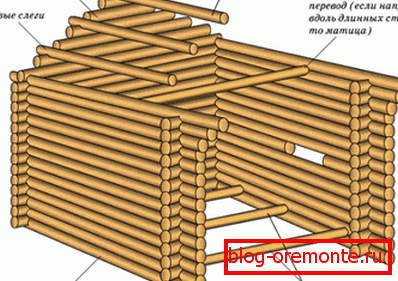

Slave vazný systém

Vlastnosti kácení

Konstrukce sekaných fasád je komplexní konstrukční úkol, zejména pokud je spojen s konstrukcí deskového systému. Není pochyb o tom, že dřevěná fasáda, koně a závěsy s odstraněním vypadají velkolepě a organicky, ale starodávná ruská estetika vyžaduje další náklady na nákup dřeva a najímání zkušených řemeslníků, kteří provádějí řezání. Záleží na kvalitě montáže srubového domku, zda bude odolat zimním mrazům a jak dlouho bude dům sloužit, a proto je důležité najít profesionální tesaře, jehož znalosti a zkušenosti jsou pro tento úkol dostačující. Při řezání samčích štítů zvažte následující vlastnosti tohoto návrhu:

  1. Čím vyšší je přední stěna domu, tím větší je smrštění během 1 roku provozu domu. Proto je lepší ponechat vysoký dvoupodlažní srubové domy na smršťování po dobu 1-1,5 let, aby byly provedeny konečné rozměry, a poté pokračovat ve stavbě střechy a interiéru.
  2. Vzhledem k trojúhelníkovitému tvaru mužského kontu je smršťování této části stěny nerovnoměrné. Kratší horní muži se zmenšují a mění velikost větší než nižší. Taková zmenšovací schéma vede ke změně geometrie střechy a ke zničení kontrakce, pokud se upevnění provádí bez kompenzačních prvků.
  3. Pokud se při konstrukci střechy použije standardní nosný rám, ve kterém se svahy opírají o stěny štítu, mohou během smrštění samců horní příruby rámu vypadnout. Aby se zabránilo takové situaci, jsou krokvy upevněny pomocí kovových konzol nebo speciálních kotevních úchytů.
  4. Za účelem kompenzace smršťování krokví s tuhou fixací na stěnách jsou hřebenové spoje vyrobené s malou mezerou. Vzhledem k tomu, že sušení dřeva, nohy krokvy nemohou spadnout, stoupají a pak se zavírají v oblasti bruslí.
  5. Pokud je střecha srubového domku typu mansard, pak budete muset opustit instalaci samčích štítů, protože rozbitý design vazného systému nemůže být namontován na kluzných upevňovacích prvcích. Vzhledem k tomu, že při smršťování dřeva může být deformována pevná střecha, která je pevně připevněna k mužům, je lepší sešit rám s konstrukcí rámu.

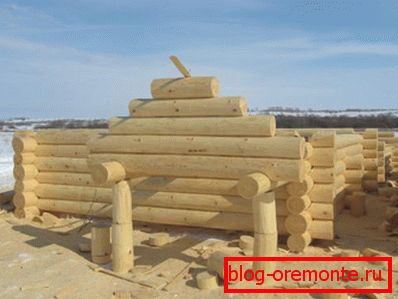

Židovnice se samčími štítky Kácení samců Nakrájené z barového domu

Profesionálové řemeslníci tvrdí, že náklady na stavbu sekaných větví se samy vyplácí, pokud je dům stále používán a ohřívá se. Vynikající protokoly o kvalitě tepelné izolace pomáhají snižovat náklady na vytápění podkroví a atraktivní vzhled umožňuje interiérovou výzdobu.
