Výstavba stoupací střechy domu s vlastními rukama - zařízení

Během budování vlastního domu musíte vyřešit tisíce otázek, upřednostňovat jedno nebo jiné konstruktivní řešení a materiály. I když je práce prováděna profesionální firmou, odpovědnost za tuto volbu nese zákazník. A když je dům postaven samostatně, pak nejen koordinace projektu, ale i jeho realizace spadá na ramena majitele domu.

V dávných dobách se znalosti o tom, jak postavit dům, přenesly z úst staré generace na novou. Navíc každý dospělý člověk je uplatnil v praxi a vytvořil domov pro svou rodinu. Nyní osoba bez stavebních dovedností neví, jak postavit stropní střechu s vlastními rukama. Nicméně, může získat tyto informace na internetu, od ready-made projektů až po video instrukce.

Vzhled a výhody

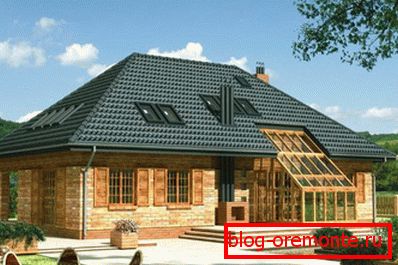

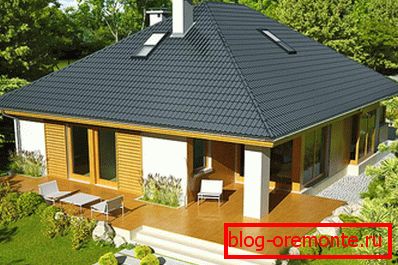

Čtyřnásobná střecha, nazývaná též kyvná střecha, se skládá ze čtyř nakloněných rovin, svahů a obdélníkové základny. Dva z nich mají lichoběžníkový tvar, jsou umístěny po stranách a koncové svahy připomínají trojúhelníky a jsou umístěny tam, kde štítová střecha bude mít štíty. Na svazích jsou umístěny audi nebo okenní okna, kukačky a bobová okna, což ještě více zajímá vzhled takové střechy.

Ti, kteří si s vlastními rukama postaví stropní střechu, tuto volbu vysvětlí svými výhodami:

1. Vzhledem k nepřítomnosti štítů má 4-šikmá střecha zvýšenou odolnost proti nárazům větru, a proto je vhodná pro konstrukci za extrémně větrných klimatických podmínek;
2. Větší množství svahů pomáhá účinněji odstraňovat rozmrazenou a dešťovou vodu a sníh ze střešního povrchu. Nenašlete si fotku domu se střechou z boků se sněhovým uzávěrem z tohoto důvodu;

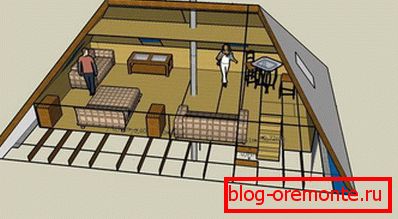

3. Možnost uspořádání prostorného podkroví, což je důležité pro majitele domů, kteří se starají o racionální využití prostoru;



4. Přiměřená cena. Takže pro konstrukci vaznicového systému se používá dřevo a může být pokryto jakýmkoliv vhodným střešním materiálem, konstrukce nebude dražší než dvojstranná nebo poloplášťová konstrukce.

Tvorba projektu

Před zahájením výstavby je nutné vytvořit návrh a výkresy, aby se zabránilo chybám při instalaci. Po určení délky a šířky domu se provedou následující výpočty:

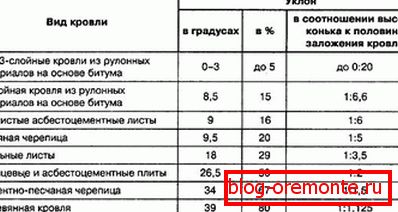

• Výpočet úhlu sklonu. Tento indikátor je určen na základě třech podmínek - zatížení větrem, množství srážek a vybraného střešního materiálu. V oblastech, kde silně prudký vítr vybuchne, zvolte svah menší než 30 stupňů, aby se snížil účinek plachty. V oblastech s silnými dešťovými srážkami je naopak lepší upřednostňovat strmější svahy od 60 stupňů a výše, aby nedocházelo k hromadění vody a sněhu. Pro zóny s mírným klimatem, podobně jako ve středním pásmu Ruska, udělá čtyřstupňová střecha se sklonem 40-50 stupňů. U každého střešního materiálu se vypočítají minimální přípustné úhly sklonu ramp, které jsou uvedeny v referenční tabulce, s níž je třeba konzultovat.





• Vypočítejte výšku hřebene. K určení výšky brusle je třeba připomenout školní lekce geometrie. Vzhledem k tomu, že jsme již zjistili úhel sklonu svahů a základ byl známo, trigonometrické elementární vzorce pomohou jej vypočítat.

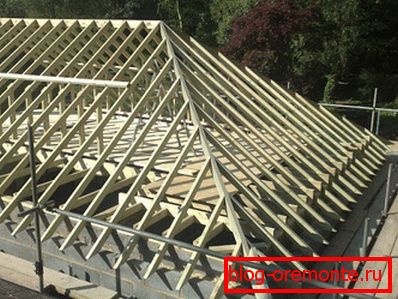

Složení vazného systému

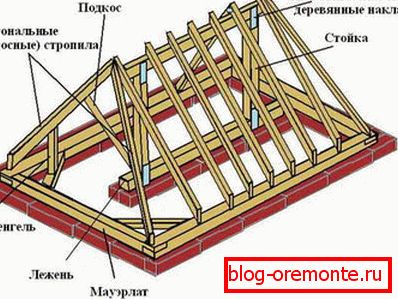

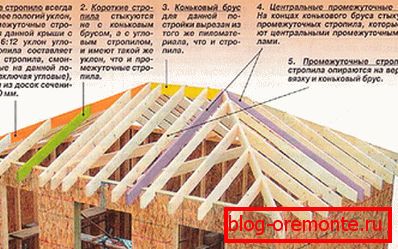

Chcete-li pochopit, jak vytvořit čtyřstrannou střechu, potřebujete znát složení jejích vazných systémů. Jedná se o soubor všech nosných prvků tvořících rám, na kterém spočívá střešní krytina. Obsahuje:

1. Mauerlat Tlustá, odolná dřevěná část 150x150 mm nebo 100x100 mm. Distribuuje hmotnost střechy po obvodu domu. Pro šikmou střechu jsou nutné 4 podpěrné tyče. Pokud je dům postavený ze dřeva, pak horní okraje dříví nebo baru působí jako mauerlat. V případě, že je konstrukce provedena z cihelného nebo plynového křemičitanu, je na horním povrchu stěn vybudován železobetonový pás, do něhož jsou upevněny dlouhé kovové čepy, ke kterým je připojena výkonová deska.
2. Hřeben běží. Tyč, ke které jsou připojeny horní části krokví nožů. Tvoří nejvyšší bod střechy. U hrousté střechy je hřeben v důsledku kyčelních prvků menší než délka domu.

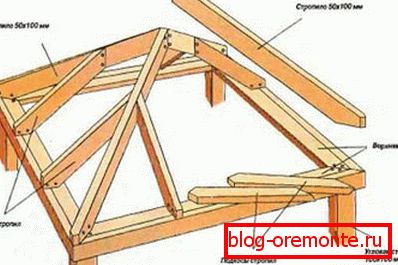

3. Rafters. Jedná se o desky o rozměrech 50 x 150 mm nebo 100 x 150 mm, které definují geometrii střešních svahů. Během výstavby vazného systému šikmé střechy se používají tři typy nosníků: šikmé (šikmé), soukromé a stodoly. Řádky nastavené na trapézových svazích. Šikmé trámy jsou obvykle delší než řada a zatížení na nich je vyšší, takže při výrobě použitého řeziva je dvakrát tlustší. Jsou založeny na horní části hřebenového nosníku a na spodku rohu výkonové desky. Narodniki nebo krokve poloviční nohy mají podporu na diagonálních krokvech a mauerlat a tvoří kyčle.



4. Lehce Podkladový nosník položený na opěrné vnitřní stěně, pokud se používá v systému překrytí vazníků. Jejím úkolem je přenášet váhu střechy na základnu a distribuovat ji.
5. Stojany. Vertikální opora z baru, umístěná na kůlně. Podopírají střední část trámu nebo hřebenového nosníku.
6. Strut Podpěrný prvek, nazývaný též substrátová noha, která je nastavena pod úhlem 45 stupňů na krokve a spočívá na stojanu. Zabraňují tomu, aby nohy ohýbaly a přenášely část hmotnosti na podpůrnou vnitřní stěnu.



7. Sprengel Vertikální podpora, jako stojan, podporující nakosny krokve nohy. Nosné vazníky jsou častěji používané, to znamená sprengels, které spočívají v horizontálních bojích mezi mauerlaty sousedních bruslí.
8. Utahovací šroub. Horizontální lišty, které popruhují pár krokví v horní nebo spodní části. Zajišťují roztržené zatížení, které stěny procházejí při použití zavěšeného vazného systému.
9. Fly. Desky, které se používají k prodlužování vazníků a vytvářejí převisy střechy, které chrání stěny před vlhkostí. Nejčastěji jsou potřebné pro diagonální krokve, protože jejich délka přesahuje standardní velikosti řeziva.

Montáž rámu

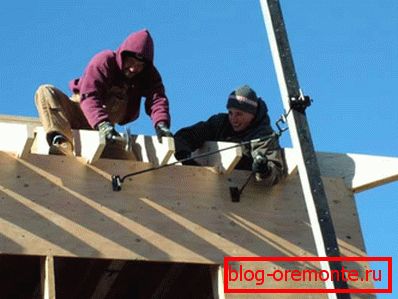

Čtvercová střecha je postavena zcela jednoduše, v závislosti na dostupnosti potřebných nástrojů a dvojice fyzicky silných asistentů. Práce jsou prováděny v následujícím pořadí:

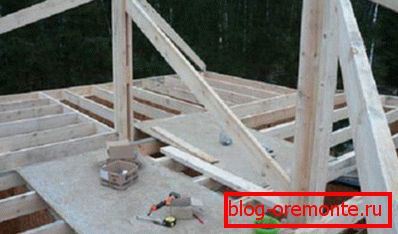

• Mauerlat je namontován na povrchu vnějších opěrných stěn vrstvou hydroizolace na vnitřním povrchu - přízemí. Vertikální stojany jsou instalovány v krocích po 1-1,2 m. Hřbetní nosník je umístěn na vrcholu stánků.



• Namontované obyčejné nohy. K tomu proveďte vzorek - označil potřebný nápoj pod výkonovou deskou a hřebenovým nosníkem. Zbývající nohy jsou provedeny podle tohoto vzoru. Jsou připevněny k hřebenové tyči kovovým koutkem. Krok mezi krokvemi je 60 nebo 120 cm, v závislosti na šířce izolace.



• Namontujte diagonální krokve. Horní část je řezána na hřeben tak, aby se stala jeho pokračováním. Dno je upevněno na rohu mowerlatu. Plánovače příloh. Jejich délka je oříznuta řetězcem napnutým mezi krajní polodoliny.



• Pokud potřebujete nainstalovat vzpěry a příhradové vazníky, proveďte to. Bez dalších prvků nemůže dělat, posadil se délka krokve překračuje 6 metrů. Namontované větrání a okapy, upevnění pod okapy.
• Střecha je vodotěsná pomocí stativu pro zajištění filmových proužků s překrytím 10-15 cm. Vodotěsná vrstva je upevněna podél krokve ramen s protiproudovými lištami.
• Položte pevné nebo mřížkové bedny. Pro nepřetržité použití plechů z překližky odolné proti vlhkosti, pro mříže - neomítané prkno.

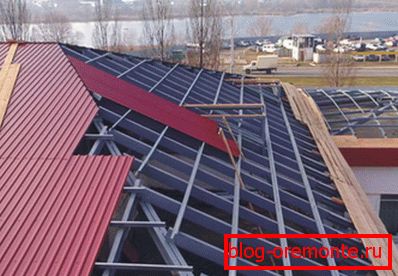

• Pokládání střešního materiálu podle projektu. Do střechy lze použít pouze upevňovací prvky dodávané v soupravě, obvykle pozinkované šrouby nebo hřebíky, které jsou opatřeny gumovou čepičkou. Při otáčení nebo ucpávání takového spojovacího prvku se uzávěr vyplácí a hydrát izoluje výsledný otvor.



• Kompletní vybavení odvodňovacího systému čtyřstranného střechy, instalace nádrže pro příjem vody, odtokové potrubí a žlabu.
• Pokud se půdní prostor připravuje jako obydlí, zahřeje se zevnitř minerální vlnou nebo pěnopolystyrenem, nezapomínáme ani na parotěsnou zábranu.

Poté, co jste se zabývali otázkou, jak si s vlastními rukama vytvořit stropní střechu, můžete ušetřit hodně na mzdě najaté brigády a věřte v kvalitu provedené práce. I když je stavba považována za obtížnou, její sestavení je docela schopné člověka se základními stavebními dovednostmi, teoretickými znalostmi a touhou stavět dům sám!
