Výstavba altánku s hradní střechou - výkresy a výpočty

V létě, zatímco v zemi, trávíme většinu času venku: pracujeme v zahradě, opalujeme se, jeme, strávíme hlučné shromáždění s přáteli. Chcete-li se skrýt před sluncem během poledního ohřevu nebo chránit před nevhodným deštěm, je na dvorku třeba altán. Jedná se o budovu, která slouží jako rekreační oblast, která je vždy připravena otevřít pohostinné zbraně pro majitele a jejich přátele.

Zahradní centra a stavební firmy jsou plné "lukrativních" nabídek a dívají se na to, že si možná myslíte, že to není drahé potěšení. Avšak skutečné náklady na potřebné materiály a práce jsou mnohem nižší a výsledek nezávislé práce nelze porovnávat s hotovými vzorky. Pro ty, kteří nemají zájem o záchranu a zdokonalování svých dovedností při práci s dřevem, jsme připravili podrobné pokyny, jak postavit altán s pevnou střechou, kterou lze instalovat samostatně nebo připojit k domu.

Obdélníkový altán s šikmou střechou

Šatna Jsem dřevěná střecha

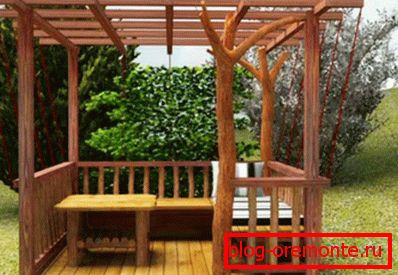

Altán s dřevěnou střechou

Výběr projektu

Před několika lety, na špičce poptávky spotřebitelů, se nacházely oktahedralské altány, nyní jejich místo obdrželo obdélníkové varianty, které jsou připojeny k domu. Pro začínajícího stavitele je taková změna v módních preferencích jenom ruka - je snadnější sestavit struktury ve tvaru obdélníku nebo čtverce. Kromě toho je vnitřní prostor v altánku s takovou geometrií používán racionálněji, v něm je dostatek prostoru pro uložení ohřívače, umyvadla, stacionárního stolu a pohovky. Ve prospěch obdélníkového altánu baru s šikmou střechou se říká:

  1. Nízká složitost projektu. Každá osoba, která je na dálku obeznámena se školní geometrií, bude schopna číst výkres budoucího oblouku. K tomu, aby byl vytvořen, nevyžadují zvláštní znalosti.
  2. Všestrannost. Třeboň s kůlnou střechou je umístěna samostatně, a to samostatně a jako rozšíření stávajících konstrukcí. V obou případech vypadá ekologicky. Altán k domu je na jedné straně chráněn před větrem a deštěm jeho stěnou.
  3. Minimální náklady. Takový geometrický tvar konstrukce zajišťuje nejúčinnější spotřebu materiálů a umožňuje úsporu odměny za práci. Malý úhel sklonu střechy minimalizuje cenu střešního materiálu.
  4. Rozsáhlé využití. Prostorný altán lze využít jako letní kuchyň, jídelnu, místo pro akce a dětské hry.

Internet na tematických lokalitách obsahuje mnoho hotových projektů s výpočtem materiálů, základových plánů, včetně výkresu rámu, úhlu střechy a systému vazníků. Stavitelé bez zkušeností vám doporučujeme, abyste je používali.

Projektový altán s přistavěnou střechou

Projektový altán s přistavěnou střechou

Výběr a příprava materiálů

Rozhodli jsme se pro dřevo, protože je to levný, ekologický materiál, který se sklízí a prodává téměř všude v Rusku. Aby byla stavba ekonomická, zvolte projekt, který bere v úvahu skutečnost, že standardní délka řeziva je 6 m. Po prozkoumání čáry odhadněte, kolik dřeva se vyžaduje pro stavbu. Pokud velikost konstrukce přesahuje tuto hodnotu, budete muset buď zakoupit bar atypické velikosti, což je mnohem dražší, nebo vyrobit součásti rámu. Budete potřebovat:

  • Řezivo z borovice 100x100 mm;
  • Nerezová deska 40x150 mm;
  • Olepovaná deska 40x150 mm;
  • Řeka 25x25 mm;
  • Ondulin nebo jiný střešní materiál, hydroizolační fólie;
  • Spojky (hřebíky, pozinkované šrouby, rohy);
  • Směs pro přípravu betonu, písku, štěrku;
  • Ruberoid

Ošetření dřeva s hlubokou pronikáním antiseptikem

Vzhledem k tomu, že dřevo je přírodní materiál, který je špatně chráněn před škodlivými organismy a bakteriemi, všechny nakupované dřevo je ošetřeno v několika vrstvách s antiseptikem hlubokého proniknutí, například Senezh Extra.

Je to důležité! Pokud plánujete instalovat barbecue, gril nebo sporák v altánku, ošetřujte všechny dřevěné prvky protihlukovou ochranou proti požáru, toto základní opatření může zachránit životy v případě požáru.

Příprava staveniště a položení základů

Vyberte si malebné místo pro stavbu altánu, vyčistěte ho cizími předměty, zarovnejte jej, pokud existuje taková potřeba, vykořenění nebo transplantační rostliny. Je dobré, když dolní okraj střechy pro altán se bude nacházet nad okrajem pozemku, protože do něj proudí dešťová voda a vytvoří tak louži. Když je místo vybráno a vyčištěno, označte ho páskou, motouzem a kolíky, označte umístění základních pilířů, obdélníkový altán, měli by být nejméně 6 a let mezi podpěrami 1,2-1,5 m.

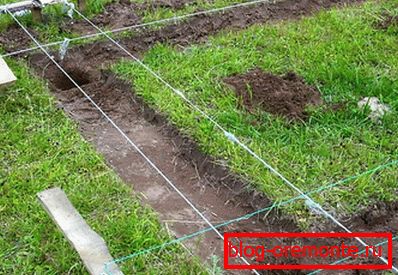

Označení místa před nalitím základů

Poté, co pečlivě prohlédnete výkres, dokončíte značení a zkontrolujete jeho správnost, můžete začít nadaci zakládat. Můžete vypočítat požadovaný objem betonu, znát počet sloupů, jejich hloubku a velikost. V místech označených kolíky vykopněte otvory v hloubce zamrznutí půdy (50-60 cm ve středním Rusku) pomocí vrtáku, proveďte bednění 25x25 cm, výška 20 cm od ozdobných desek. Umístěte písek a štěrk do otvoru, umístit kotvu a naplnit viskózní betonová směs. Je velmi důležité měřit konec základových pilířů na úrovni stavby. Poté, co jste otvory naplnili betonem, nechte základ na 3-5 dní, aby se zpevnil a zpevnil.

Připravený podstavec sloupu pro altány

Instalace rámu

Zatímco se základy vytvrzují, ztrácejí čas, označí prvky rámu, řezou je a zpracovávají elektrickou rovinou. Nezapomeňte, že pro nastavení úhlu svahů střechy musí být přední svislé sloupky vyšší než zadní. Například pokud chcete strop 2,3 m, pak na vrcholu by měla střecha mít výšku 3 m. Když základy tvrdnou, spusťte sestavu v následujícím pořadí:

  • Demontujte bednění z pilířů a nainstalujte na nich vodotěsnost. Chcete-li to provést, řezte čtverce 30x30 cm od ruberoidu a položte dvě vrstvy na každou podpěru. Můžete pokrýt hlavu bitumenem.
  • Nainstalujte spodní kryt rámu. Za tímto účelem se konce nosníku ošetřují tak, aby se upevnění dosáhlo principu "trn-drážka" a bylo utaženo kovovými konzolami.

    Dolní vazné rámové altány

  • Nastavte svislé sloupky rámu, abyste nastavili úhel střechy altánku. Jako sloupy nadace by měly být šest. Zatímco není horní pásek, zpevněte je pomocí dočasných ramen, takže stojany jsou přísně svisle.

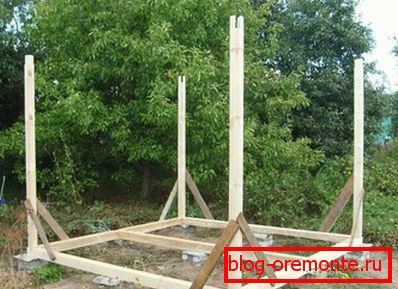

    Montáž svislých rámových rámů

  • Vytáhněte vrcholy stojanů. Také se provádí jako dno. Pokud je pro vás vhodnější použít kovové rohy pro upevnění, použijte je. Ujistěte se, že si ponechte obdélníkový tvar altánku, změřte rohy úrovně budovy.
  • Namontujte podlahové dlaždice z desek o výšce 80-100 cm. Všimněte si, že čím větší je vzdálenost mezi nimi, tím silnější by měly být desky. Když jsou výkresy vystaveny, jděte na podlahu. K tomu můžete použít speciální drážkovanou podlahu, její cena je však poměrně vysoká. Chcete-li zachránit, položte obvyklou hranovou desku zpracovanou rovinou.

    Proces montáže altánového rámu s kůlnou střechou

  • Nainstalujte zábradlí dřeva a připevněte jej k rohům ke svislým sloupkům. Pokud projektový výkres zajišťuje obložení části otvorů, proveďte jej. Dekorativní výstelka lamel s mezerami vypadá velmi působivě: ochrání a zanechá pocit volného prostoru ze slunce.

Gazebo po instalaci zábradlí a pokovování

Při této montáži rámu je dokončeno, je čas na stavbu střechy.

Střešní konstrukce

Střecha, skládající se z jednoho svahu - pro altán je nejjednodušší instalace střechy, která přesto účinně chrání ty, které jsou pod ním před srážením, a vytvoří příjemný odstín. Pro výpočet úhlu sklonu můžete použít speciální stavební kalkulátor. Postupujte podle pokynů krok za krokem:

  1. Nejprve seřízněte nožky nožů. Jejich délka by měla obsahovat rezervu pro dva přesahy 40-50 cm. Vezměte jednu krokve, zvedněte ji a označte výřezy pro připevnění k hornímu rámu rámu. To bude vzor pro zbytek nohou, jsou vyrobeny podle jednoho vzorku.
  2. Zadní a přední trámy zajistěte hřebíky nebo kovové rohy na ozdobných nosnících a dodržujte zvolený úhel sklonu. Mezi nimi vytahujte rybářský řádek nebo řetězec, stane se úrovní, kterou budete měřit a namontovat zbývající křížové nohy.

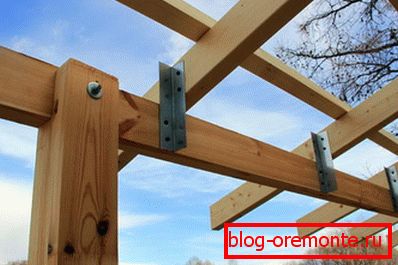

    Namontujte krokve jednopodlažní střechu

  3. Protáhněte roličkou o vodotěsnou fólii a řezte pásy. Zajistěte je bez tažení na krokvech se staplovou konstrukcí. Překryjte pásy filmu na sebe o 10-15 cm. Čím menší je úhel sklonu střechy, tím širší by měl být překrytí.

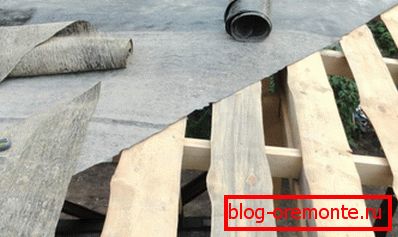

    Hydroizolační jednostranný střešní kryt

  4. Přestavte bednu neřezaných desek o rozteč 20-30 cm, pokud použijete ondulín jako střešní krytinu, použijte kovovou dlaždici a nechte přepravku méně často.
  5. Začněte montáž střešního materiálu podle doporučení výrobce. Použijte dodávaný hardware. Dbejte také na překrytí desek o rozměrech 10 cm. Vezměte prosím na vědomí, že úhel sklonu střechy určuje, který materiál může pokrýt.

    Pergola odnoskatnoy střechu ondulinu

  6. Upevněte větrné panely na konci altánku s šikmou střechou, vybavte odtokovým systémem.

Práce je hotová! Přízemní altán se stane stylovou výzdobou zahradního pozemku nebo nádvoří soukromého domu. A skutečnost, že je vyrobena z vašich rukou, je důvodem, proč se hosté mohou pochlubit!
