Větrání průchozího průchodu střechou - fotografie, video

Větrání je nejdůležitější ze systémů podpory života pro stavby používané jako obytné, průmyslové, obchodní nebo administrativní. Jeho úkolem je odstranit odpadní vzduch, nasycený oxidem uhličitým, znečištěným nebo plynem, na ulici. K tomu je potrubní potrubí stropem zobrazeno na střeše domu. Nesprávně namontovaný větrací průchod střechou je často příčinou netěsností a problémů se systémem. Tento článek vám řekne, jak nainstalovat penetraci střešních krytin, abyste se vyhnuli těmto potížím.

Návrh ventilačního systému

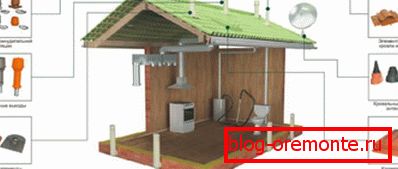

Ventilační systém je potrubí, které zajišťuje odvádění ohřátého vzduchu dýchacími a životně důležitými produkty do atmosféry. Většina soukromých domů je vybavena přírodním větráním, jehož fungování je založeno na zákoně konvekce, vlastnost vytápěných plynů se zvedá.

Průmyslové, administrativní a komerční budovy, kde je velké množství lidí nebo speciální vybavení, vyžadují zvýšenou cirkulaci vzduchu, která může poskytnout pouze nucenou ventilaci, pracující z výkonného ventilátoru. Chcete-li zjistit typ potrubí, který bude vyhovovat konkrétní struktuře, zvažte následující faktory:

1. Objem místnosti. Čím větší je plocha domu, tím více vzduchu obsahuje. To znamená, že k cirkulaci je nutný větší oběh.
2. Poměr plynu a prachu. Tyto ukazatele jsou obvykle vypočteny pro průmyslové prostory, kde se díky výkonu práce nebo používání technologie objevují prach a škodlivé plyny ve vzduchu.
3. Vlhkost a teplota uvnitř. Větrání umožňuje mikroklimatu v budově vhodnější pro lidskou činnost, optimalizaci vlhkosti a teploty na komfortní úroveň.
4. Počet lidí. Při dýchání lidé spotřebovávají kyslík a produkují oxid uhličitý, takže čím víc lidí je v místnosti, tím lépe by měl fungovat ventilace a odstranit odváděný vzduch. Proto je instalace potrubí vyráběna především v administrativních a komerčních budovách.

Dávejte pozor! Dalším důvodem pro přemýšlení o potřebě ventilačního zařízení v soukromé obytné budově je přítomnost vytápěcího zařízení na tuhá paliva. Při procesu spalování dřeva je zapojen kyslík, což je důvod, proč vzduch v místnosti "vyhoří", stává se propustný a obtížně dýchat. Proto při instalaci kamna na dřevo nebo krbu nejenže staví komín, ale také potrubí prochází střechou.

Typy průniků

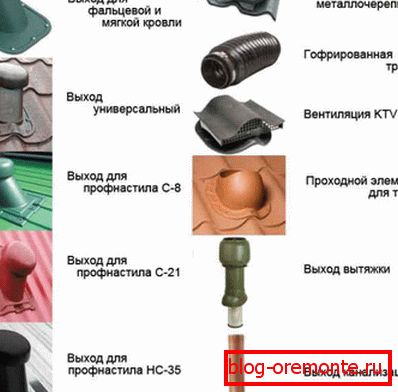

Průchod větracího potrubí přes střechu - místo na střešním povrchu, kde se potrubí provádí na ulici. Zařízení pro průchod potrubí je považováno za důležitou a obtížnou práci, protože při plnění tohoto úkolu bude porušena celistvost systému vazníků a střešního krytu. K ochraně průchodu kanálu střechou se používají různé průchody, které zjednodušují instalaci. Průchody používané pro odvod potrubí jsou následující typy:

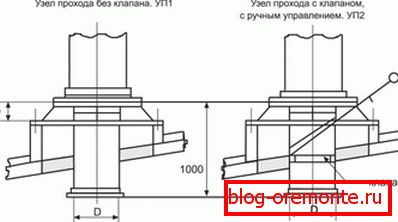

• S ventilem nebo bez ventilu. Průchody pro zařízení pro výstup vzduchu jsou vyráběny s ventilem a bez ventilu. Modely bez ventilu jsou levnější, ale nemají schopnost blokovat a regulovat uvolňování vzduchu, jsou používány v soukromých domech. Ventily s ventilem mají ventil, který uzavírá potrubí a zastavuje pohyb vzduchu, jsou vhodné pro instalaci větrání ve výrobních a administrativních systémech, pokud nebudou pracovat po celou dobu.
• Teplé a nevyhřívané. Výrobci vyrábějí průchody opatřené tepelnou izolační vrstvou z čedičových vláken nebo skleněné vlny. Používají se, pokud je větrací trubka umístěna daleko od hřbetu a je většinou umístěna venku. Izolační vrstva snižuje rozdíl mezi teplotou uvnitř a vně místnosti, čímž se snižuje tvorba kondenzátu. Neizolované průchody se používají, pokud je potrubí zobrazeno v blízkosti hřebene a v oblastech s mírným podnebím.
• Automatické a mechanické. Střešní průchody pro vzduchové kanály jsou dodávány s ručním nebo automatickým ovládáním. Mechanické modely jsou vybaveny kabelem, pomocí něhož můžete regulovat cirkulaci vzduchu v interiéru. Jsou instalovány pro ventilační systémy, které pracují nepřetržitě, kde není třeba často vypínat nebo měnit provozní režimy. Automatické průchody mají řídicí jednotku, která elektronicky ovládá provoz systému.

Je to důležité! Často majitelé domů nevidí rozdíl nebo zmatení procesu vybavování potrubí a komína. Teplota plynů v komíně je mnohokrát vyšší než normální teplota vzduchu, v kachlovách na tuhá paliva dosahuje 700-800 stupňů, takže se trubky zahřívají. Aby se zabránilo požáru, je výstup komína vybaven požárně odolným potrubím. Uzel průchodu střechou ventilace nepotřebuje požární ochranu, protože teplota v ní je o 0,5 až 1 ° vyšší než teplota místnosti.

Montáž pilot

V moderních soukromých domech, které jsou vybaveny plynovým nebo dřevěným vytápěním, je instalace větrání povinná. Během vaření, dýchání, mytí, sušení oblečení a provádění vodních procedur se vytváří velké množství vodní páry, které musí být odstraněny tak, aby nebyly horké, ucpané a vlhké. Jednotka průchodu střechou větracího potrubí je vybavena po dokončení montáže potrubí uvnitř místnosti. Bude to vyžadovat gumový nebo silikonový tmel (Master Flash), silikonový tmel, šroubovák, šrouby, penetraci. Instalace je následující:

1. Umístění potrubí je určeno. Stavební kódy vyžadují umístění větracích otvorů v bezprostřední blízkosti hřebene střechy tak, aby se otvor nacházel mezi krokvemi.
2. Označené místa. Otvor pro vyjmutí by měl být o 2-3 cm větší než průměr trubky. Abyste se nemuseli mýlit ve velikosti, můžete použít značku pro kreslení trubky na povrchu střechy nebo vytvořit vzorek z lepenky.
3. Otvor je řezán. Na určeném místě střechy je vytvořena díra, ze které je nutno odstranit izolaci, parozábranu, zbytky pláště a vodotěsnost. Chcete-li vystřihnout otvor ve střeše kovu, musíte vrtat několik vrtů na označeném kruhu pomocí vrtačky a dokončit práci pilou nebo kovovými nožnicemi.

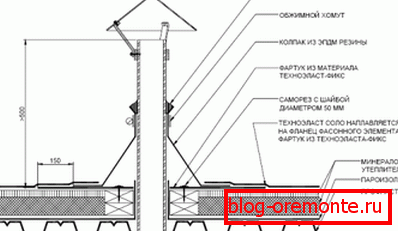

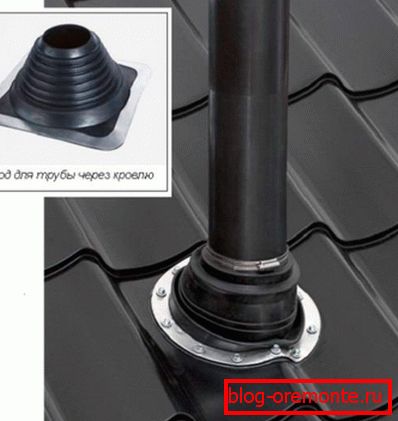

4. Střecha je umístěna na vzduchovém kanálu, měla by být nad povrchem střechy. Vrstvy hydroizolace a parotěsné bariéry s lepicí páskou nebo těsnící hmotou jsou nalepeny na povrch potrubí. Na penetraci je vložena pryžová těsnicí hmota, která je upevněna na střešním materiálu. Pokud se střecha z kovové nebo vlnité střešní krytiny provádí pomocí samořezných šroubů a má měkký povlak, je těsnicí materiál prostě lepen těsnícím materiálem.
5. Ochranný deštník je umístěn na horní straně vzduchového kanálu, aby se zabránilo vniknutí srážek, nečistot nebo ptáků do větrání.

Profesionální pokrývači věří, že nepravidelně vybavený uzel procházející střechou větracího potrubí způsobuje únik v 2 případech z 10. To je často způsobeno umístěním větracího otvoru, když se kolem něj netvoří sněhová kapsa. Sníh obklopující potrubí se nakonec roztaví a proniká pod střechu. Někteří mistr proto doporučují odstranit vzduchové potrubí přímo přes hřeben. Za zmínku stojí, že tato metoda porušuje celistvost nosného rámu střechy, a proto má mnoho oponentů.
