Upevnění krokví - jak správně upevnit krokve na mauerlat

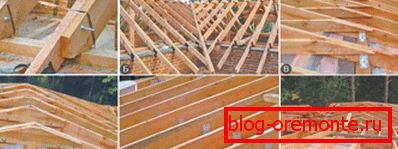

Systém krokví je rám stropu domu, který nese na sobě a rovnoměrně rozděluje hmotnost zastřešení, někdy dosahuje až 500 kg / m2. Spolehlivost tohoto zvláštního skeletu závisí na třech faktorech: přesnosti výpočtu, na základě čehož jsou vybrány počet a průřez nosných prvků, materiál, z něhož je vyrobena, stejně jako správnost montáže. Pokud budete vědět, jak správně upevnit krokve, můžete významně zvýšit nosnost rámu, a tím zvýšit odolnost a spolehlivost. Montážní chyby naopak vedou k výrazným ztrátám pevnosti a deformacím střechy. V tomto článku budeme hovořit o hlavních typech a způsobech upevnění, s nimiž můžete správně instalovat krokve s vlastními rukama.

Hlavní prvky nosníku rámu

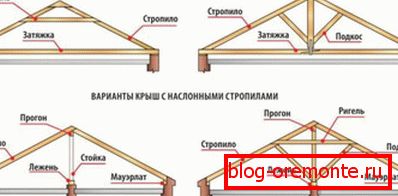

Střešní rám střechy domu je systém vzájemně propojených nosných prvků z dřeva nebo kovu, které dávají konstrukci svůj tvar, sklon a rovnoměrně rozdělují svou hmotnost mezi opěrné stěny. Jeho hlavním prvkem jsou nosníky, které jsou nosníky namontované pod úhlem, které jsou spojeny ve dvojicích podél svahu a tvoří hřeben v horní části kloubu. Existují dva hlavní typy krokví:

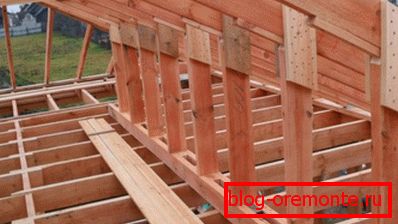

• Outcast. Pozastavené prvky se nazývají nosné prvky, které mají ve střešní konstrukci dva podpěrné body - hřebenový nosník a výkonovou desku. Systém vazníků tohoto typu se používá v konstrukcích, které mají uvnitř jednu nebo více nosných stěn, na kterých mohou být štěrbiny "rozříznuty". Tyto montážní krokve umožňují jejich uvolnění pomocí přídavných svislých podpěr.
• Závěs. Prvky, které mají pouze jeden podpěrný bod, umístěné tam, kde je krokve připevněno ke zdi nebo na výkonový štítek, se nazývají zavěšení. Závěsný krokrový systém zažívá zatížení nejen na ohybu, ale také na roztahování, takže je zesílen horizontálními kompenzačními prvky (šrouby, bály, boje).

Dávejte pozor! Ve většině nejoblíbenějších střešních systémů jsou krokve upevněny na výkonové desce. Mauerlat je masivní dřevo nebo nosník s průřezem 150x150 mm nebo 200x200 mm, položený podél opěrných stěn konstrukce, na kterém budou neseny pozdější nožní nohy. Zjemňuje tlak na stěnách domu a rovnoměrně rozděluje hmotnost střešního koláče. Připevněte mauerlat k hornímu pásu stěn pomocí kotevních šroubů nebo vložených kovových šroubů.

Hlavní spojovací uzly

Rám krokve se nazývá systém, protože všechny jeho prvky jsou úzce propojeny a upevněny, což má za následek, že střešní konstrukce získá stabilní tvar, tuhost a vysokou únosnost. Každý spojovací uzel mezi jeho částmi je ohroženým bodem, který lze snadno deformovat pod zatížením, takže všechna upevnění musí být prováděna striktně podle technologie. Zkušení řemeslníci identifikují typy sloučenin při konstrukci střechy:

1. Upevnění krokví na hřeben. Tato spojovací jednotka je typická pouze pro šikmé nosníky, u kterých je horní část nosníku spojena s hřebenovým nosníkem namontovaným na vertikálních regálech. Upevňovací rampy k němu lze provést kovovou podšívkou, hřebíky nebo posuvnými kluznými úchyty.

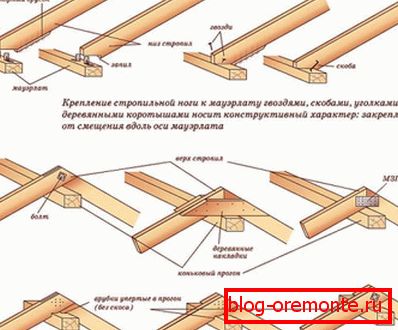

2. Upevněte krokve na mauerlat. Nejdůležitější upevňovací jednotka rámu krovu je považována za spojku svařovacího nosníku s ramenními nohami. Chcete-li upevnit krokve na něm, můžete použít nehty, kovové rohy nebo dřevěné tyče.
3. Spojovací krokva mezi sebou. Pro prodloužení vazníků, jestliže délka svahu přesahuje standardní délku řeziva, jsou shromažďovány z několika prvků propojených hřebíky, lepidlem nebo kovovou podšívkou.
4. Spojení krokví noh s pomocnými základními prvky. Při konstrukci rámu krovu mohou být krokvy spojeny s nafukem, šroubem nebo vzpěrami pro zvýšení tuhosti, pevnosti a únosnosti.

Vezměte na vědomí, že jakékoliv zapínání, které se provádí k připevnění krokve k nosníkům, mauerlátem nebo jiným konstrukčním prvkům rámu, vede k poklesu jejich pevnosti, proto zkušení řemeslníci doporučují, aby se spojili pomocí rohů a obložení.

Fixační metody

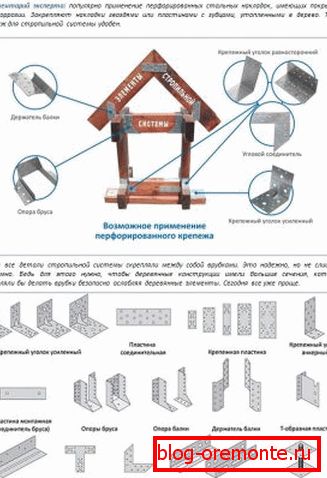

Řešení otázky, jak upevnit krokve na mauerlatové nebo hřebenové nosníky, je nutné zvolit správný kování. Moderní stavební trh má obrovský sortiment spojovacích prvků různých velikostí a provedení. Hlavními kritérii pro výběr spojovacích prostředků jsou materiál používaný při výrobě krokví, jejich průřez, jakož i typ zatížení, kterým jsou vystaveny. Existují následující metody montáže krokví:

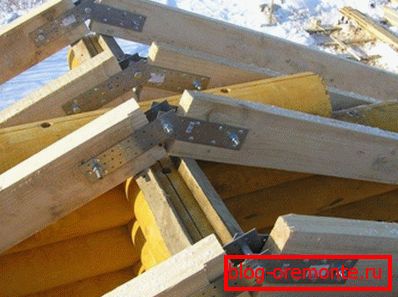

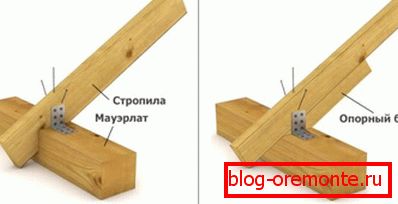

• S kovovými rohy. Kovové rohy s otvory pro šrouby nebo nehty jsou nejspolehlivější a odolnější volbou pro pevné uchycení krokví k mauerlatům, stěnám nebo hřebenovým nosníkům. Umožňují mnohokrát zvýšit tuhost a nosnost konstrukce nosníku rámu.

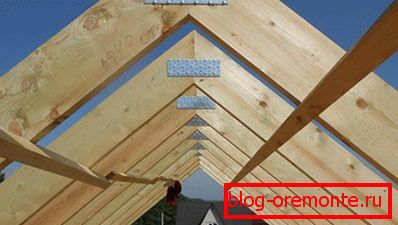

• S kovovou podšívkou. Pro připojení prvků rámu krovu se také používají perforované ocelové desky, které umožňují jejich fixaci bez tvorby výronů v mauerlátu nebo krokvech, díky nimž se zachovávají jejich vysoké pevnostní vlastnosti.
• S pomocí "kloubů". Malé čtvercové čtverce se nazývají klíny, které jsou instalovány mezi krokvemi a hřebenovým hřebenem nebo mauerlatem jako pásy, které zvyšují tuhost konstrukce.

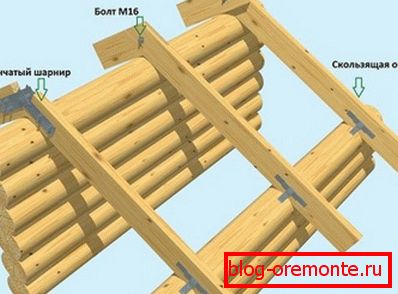

• S posuvnými spojovacími prvky. Další možností pro upevnění krokve s hřebenovým hřebenem nebo mauerlátem je použití pohyblivých úchytů, které se v každodenním životě nazývají saně nebo jezdce. Díky jejich pohyblivosti je možné kompenzovat změnu velikosti prvků, ke kterým dochází při procesu smršťování.

Zkušení řemeslníci se domnívají, že nejspolehlivějším způsobem, jak upevnit krokve, je použití kovových rohů, které pevně propojují dřevěné prvky a pevně fixují úhel mezi nimi. Kout, který překrývá křižovatku mezi nohou krokve a hřebenovou tyčí nebo mauerlátem, slouží jako druh úseku mezi nimi.

Držáky

Dřevo je přírodní materiál, který v procesu vyrovnávání vlhkosti a sušení dává výrazné smrštění, díky čemuž se mění lineární rozměry struktury. To je důvod, proč zkušení řemeslníci doporučují budovat střechu pro srubové domy, rok po skončení výstavby, kdy se proces smršťování pohybuje z aktivní do pasivní fáze. Pokud pevně upevníte dřevěné prvky rámu, pak po vysušení může být střecha domu deformována. Proto k připojení krokví používejte následující typy spojovacích prvků:

1. Těžko. Pevné spojovací prostředky se nazývají typy upevňovacích prvků, které nejsou schopny kompenzovat změny velikosti dřeva během procesu sušení. Poskytují silnou a spolehlivou fixaci, nicméně mohou způsobit deformaci rámu, což vede ke změně geometrie střechy, k netěsnosti nebo dokonce ke zhroucení konstrukce. Tento typ spojovacích prostředků zahrnuje kovové rohy, kovové desky a dřevěné "klíny".
2. Pohyblivý. Pohyblivé upevňovací prvky se nazývají fixačními metodami, které v důsledku posunujících se částí podél své osy kompenzují změnu velikosti nosníku v procesu smršťování budov. Rám, fixovaný pomocí posuvníků nebo sáně, "dýchá" spolu s domem, přizpůsobuje se jeho rozměrům bez deformací. Pomocí takových konstrukcí můžete postavit střechy pro dřevěné domy, které nebyly podrobeny procesu smršťování.

Je zajímavé, že existuje několik variant kombinací pohyblivých a pevných spojovacích uzlů. Nejběžnější jsou systémy vazníků s jedním tuhým a dvěma posuvnými spojovacími prvky, které zajišťují dostatečnou pohyblivost s vysokou pevností a konstrukční pevností.

Typy spojovacích prostředků

Mezi zkušenými pokrývači se spory nesníží, tím efektivnější je namontovat krokve na podlahové nosníky a mauerlat.  Nicméně ve většině případů je záchvat toho, že v těchto podmínkách je praktičtější použít hřebíky nebo šrouby. Obě tyto spojovací prostředky mají své vlastní výhody a nevýhody:

• Hřebíky jsou dobré, protože potřebují pouze kladivo, které je v každé domácnosti. Nicméně, někteří mistři si stěžují, že je příliš dlouhé, aby je skóre bylo ručně. Stojí za to připomenout, že při upevňování krokví se používají speciální hřebíky, které bezpečně drží dřevo.
• Při sestavování nosného rámu se používají pozinkované samořezné šrouby, které se nebojí korozi. Díky nitě jsou pevně přišroubovány do tloušťky dřeva a pevně upevňují prvky mezi sebou. Rychle a pohodlně je našroubujte pomocí přenosného šroubováku. Nevýhodou tohoto typu spojovacích prostředků je to, že při demontáži je odstranění šroubů z dřeva dlouhé a zoufalé.

Většina zkušených pokrývačů se shoduje, že pro upevnění nožních nožiček je lepší použít pozinkované nehty, které jsou 5-3 mm delší než tloušťka řeziva. Správně zvolené spojovací prvky - záruka vysoce kvalitního a dlouhodobého upevnění střešního rámu, který se nebude bát mechanických efektů nebo zatížení větrem.
