V Rusku, kde je silná vazba na tradiční věž s trojúhelníkovou střechou, je štíhlá střecha považována za nereprezentativní a nevhodná pro obytnou budovu. Ale pro výstavbu hospodářských budov a hospodářských budov není snadnější a úspornější. Proto pokud jste koncipovali výstavbu garáže, vany, kůlny, garáže, ujistěte se, že prozkoumáte strukturu střešního systému střechy kůlny, abyste ji upevnili vlastními silami bez zapojení zaměstnanců.

Návrhové prvky

Střešní systém stropu typu s jedním svahem je zjednodušená polovina dvojitého sklonu. Jeho výhody:

•  Nízká hmotnost. Nízká hmotnost konstrukce umožňuje stavbu od začátku nebo rekonstrukce střechy, aniž by došlo ke změně základů bez zpevnění. To je velký přínos, protože náklady na budování nadace, a to i vlastními silami, představují asi třetinu nákladů na celou budovu.
• Dostupnost materiálů. Vzhledem k tomu, že střešní systém se skládá převážně z dřeva, což je levný materiál, který se sklízí a prodává všude ve středním Rusku, vzdálenost od skladu až po stavbu je minimální. Cena výstavby je přijatelná pro jakýkoli rozpočet.
• Snadná instalace. Obvykle je plat profesionálních střešních mistrů 50% nákladů na výstavbu střechy. Proto tento návrh s elementárním vazníkem umožňuje minimalizovat náklady tím, že odmítá pronajmout pracovníky třetích stran a namontuje rampy střechy s vlastními rukama.

Navzdory zjevným výhodám je nemožné nezmínit nevýhody tohoto typu střechy:

•  Nízká energetická účinnost. Vzhledem k tomu, že vzduchová mezera střechy, která slouží jako přirozená tepelně izolační vrstva, je menší než stejná vzdálenost od dvoukřídlé střechy, není dostatečné zabránit tepelným ztrátám. Střecha je vyrobena z materiálů s vysokou tepelnou vodivostí, takže v létě je velmi horká, chladí se v zimě, přenáší teplo nebo chlad do střešních prostor. Chcete-li odstranit tento nedostatek, je nutné organizovat důkladnější izolaci a větrání prostor s vlastními rukama.
• Neschopnost vybavit podkroví. U některých majitelů domů je nutno vytvořit podkroví, ale je obtížné je vybavit pod jednostrannou střechou. Ale na povrchu svahu s malým svahem je vhodné umístit solární baterie, nádrže na topnou vodu a dokonce i malou plošinu pro relaxaci a opalování.
• Vznik sněhu a sněhu. Tento problém je relevantní pro hospodářské budovy, které sousedí s hlavní obytnou budovou. Sníh se sklouzne z strmých svahů střechy domu a přetrvává v mělké garáži. Nicméně, pokud provádíte výpočty správně, vyberte vhodný materiál, tato nevýhoda nebude starat majitele.

Systém konstrukčních vazníků

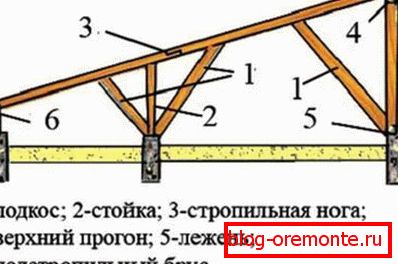

Jednoduchá střecha systému не представляет из себя ничего сложного, особенно для тех, кому знакомо устройство двухскатной. Она состоит из тех же основных опорных элементов, которые демонстрирует схема:

1. Mauerlat Silná masivní základna z tyče o průřezu 150 x 150 mm. Mauerlat je připevněn k horní části stěn tak, aby převzal váhu střechy nad sebou a přesměroval ji na základ. Není instalován pouze v domech dřeva a dřeva, v nichž úkoly Mauerlata vykonává horní korunu srubového domu. V cihelných konstrukcích nebo plynovém křemičitém bahně podél horního okraje stěny se vytvoří bednění a nalije se betonový potěr.
2.  Nohy ramínek. Kladky jsou hladké, trvanlivé dřevěné tyče s průřezem 50x150 mm nebo 100x150 mm. Leží na stěnách a tvoří geometrii svahů. Krok mezi dvěma nosníky je vybrán mezi 60-120 cm. Je třeba vzít v úvahu, že i příliš vzácný a příliš častý krok je nežádoucí: pokud je krokve nepřiměřeně hodně, návrh bude příliš těžký, pokud nebude dostatečný, nebude odolat hmotnosti střešního materiálu. raftery definují technický výpočet.
3. Strut Také nazýván subrafter noční prvek doplňkové podpory. Odkládá se od stojanu pod úhlem, který nese středovou část krokve, čímž zabraňuje jeho vychýlení. Vzpěry jsou také vyrobeny ze dřeva, desky s průřezem 50x150 mm.
4. Rack Vertikální opěrka, která na jedné straně stojí na podpěrné přepážce, zatímco druhá podpírá nohu krokve a přenáší její váhu na základy budovy. Rozteč mezi sloupky by měla být 1,2-1,5 m, větší vzdálenost neposkytuje dostatečnou oporu.
5. Lehce Jsou vyrobeny ze stejného materiálu jako výkonová deska, ale mají stejné funkce jako rozdíl, který je instalován na vnitřních opěrných stěnách.
6. Zkrocení Horizontálně umístěná deska, která spojuje dva pilíře, aby se zabránilo jejich šíření.
7. Fly. Použijte, pokud délka nosníků není dostatečná k vytvoření převisu střechy. Jedná se o desky menších částí, pomocí kterých jsou krokve roztaženy. Vzdálenost od stojanů až po konec prutu by měla být nejméně 40 cm.

Typy střešních systémů

V závislosti na uspořádání konstrukce se pro instalaci jednostranné střechy používají různé typy vazných systémů, které nejvíce odpovídají stanoveným podmínkám:

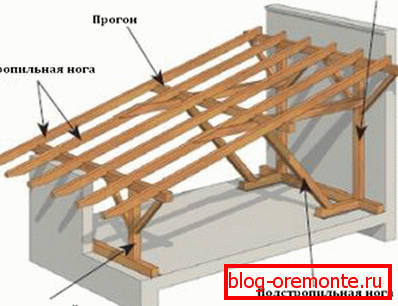

•  Rozhořčeně Zvláštnost spočívá v tom, že zavěšené krokve jsou namontovány pouze v konstrukcích s vnitřními ložiskovými podpěrami. Je to důležité pro stavbu jejich cihel nebo bloků, ale pokud dřevo-jako nebo loděnice je dělána přepážka s nosnou stěnou uvnitř, pak je to vhodné pro to. Přečnívající schéma obsahuje další podpůrné prvky: regály, vaznice, kontrakce, podpěry nohou a vzpěry. Čím větší je plocha a hmotnost střechy s jedním tónem, tím více pomocných částí. Je tak možné zablokovat konstrukci, vzdálenost mezi stěnami, ve které je větší než 12 m, pokud jsou uvnitř ní dvě ložiska.

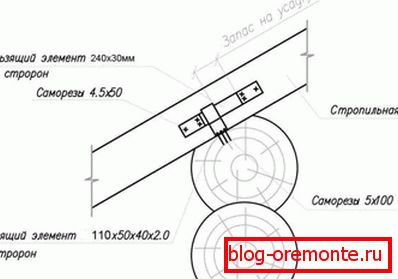

• Posuvné. Použité posuvné krokve ve výstavbě budov dřevěných a dřevěných logů. Zkušení stavitelé tvrdí, že dřevěné budovy se během prvních 5-6 let po montáži zmenšují, v prvním roce provozu ztrácejí až 15% své výšky. Pokud je tedy vybavíte střechou s pevným držákem, střecha se zkroutí a časem bude muset být znovu provedena. Posuvné posuvné kormidla na spodku však mají upevňovací prvky typu jezdce, proto když se srubový domek usadí, střecha se nedeformuje, ale se upravuje.

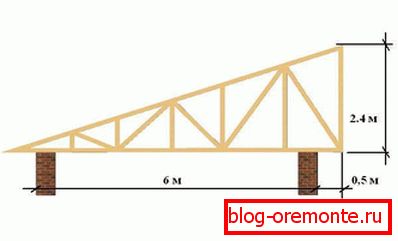

• Závěs. Tento střešní systém se nespoléhá na vnitřní přepážky, používají se pouze vnější stěny. Nejčastěji pro takovou konstrukci je konstrukce budovy postavena se stěnami stejné výšky. Pro nastavení sklonu svahu pomocí dřevěného stojanu. Krovinové vazníky - zařízení sestávající ze stojanu, utažení, krokví a případně vzpěrů, které se shromažďují na zemi. Vypadají jako pravý trojúhelník, ve kterém jsou hypotenze krokve, malá noha je vzpěra a velká je vdechování. Za účelem instalace příhradových konstrukcí je na podlahových nosnících postavena dočasná podlahová krytina, která je schopna podpořit váhu pracovníka a vazníku. Vhodná, pokud vzdálenost mezi stěnami nepřesahuje 4,5 m.

Možnosti návrhu

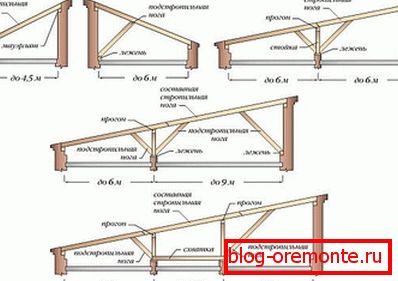

Abyste pochopili, jaké prvky by měl mít krokvec systém střechy, jaký by měl být krok mezi nimi, musíte měřit délku a šířku budovy, určit vzdálenost mezi opěrnými stěnami. Pokud zařízení Dina:

• 4, 5 a méně. Pokud je vzdálenost mezi přepážkami malá, můžete zvolit nejjednodušší volbu, která se skládá z pevně upevněných nožiček Mauerlat a rafter. Instalace nezpůsobuje značné potíže, může se provádět ručně. Tato metoda se používá pro malé hospodářské budovy: garáže, přístřešky, uliční toalety.
• 4,5-6 m. Pokud vzdálenost přesáhne doporučené hodnoty, šestimetrový krokve, které nemají oporu na vnitřní přepážku, se propadnou pod vlastní váhu. Proto musí být vaznový systém posílen pomocí podpěr, které spočívají na podlaze namontované na podlahovém nosníku.
• Až 12 m. Pokud délka střechy přesahuje 12 metrů, nainstalujte nejméně jeden regál, na kterém spočívají vzpěry. Krok mezi krokvemi a stojany nesmí překročit 1,2-1,5 m.
• Až 16 m. U konstrukcí, jejichž vzdálenost mezi stěnami přesahuje 16 m, je nutno instalovat nejméně dvě stojany, které jsou připevněny křížem, vícecestných vzpěr. Tento krokrový systém se používá extrémně vzácně, je vhodný pro uspořádání velkých přístřešků pro chov hospodářských zvířat nebo skladů.

Je třeba si uvědomit, že čím větší je budova, tím složitější je systém vazníků, tím menší je krok mezi krokvemi. Vzhledem k tomu, že standardní délka řeziva činí 6 metrů, konstrukce, jejichž šířka přesahuje 4,5, vyžadují výrobu kompozitních nožních konstrukcí tvořených jednou nebo dvěma prkny spojenými překrytím 50 cm.

Zpracování projektu

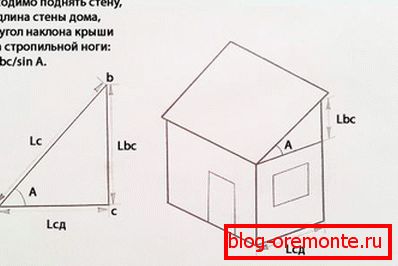

Takže šikmá střecha má tvar trojúhelníku, některé z jeho délek známe, zbytek lze vypočítat pomocí trigonometrických vzorců známých všem ze školy. Předpokládejme, že hypotenze je nosník, označujeme ji Lc. Pak segment Lbc je noha, výška stěny od podlahových nosníků k hřebenu. Proto Lcd je šířka domu, A je úhel sklonu svahu (vybraný nebo vypočtený). Nyní záleží na tom, které strany známe:

• Pokud je šířka domu a výška stěny od stropu k hřebenu nastavena, vypočítáme úhel sklonu pomocí kalkulačky: tgA = Lbc / Lcd;
• Pokud je známý úhel sklonu a šířka konstrukce, pak vypočítáme výšku zdvihu stěny: Lbc = tgA * Lcd;
• Při určení šířky budovy a úhlu sklonu svahů lze vypočítat délku nohy krokve: Lc = Lcd / cosA.

Po provedení výpočtů je nakreslena schéma, na které jsou použity získané rozměry. Zjednodušený výkres také odráží krok mezi vazníky.

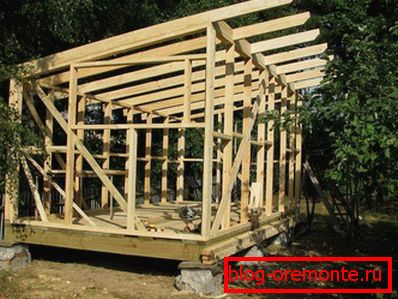

Vytvořte systém vazníků

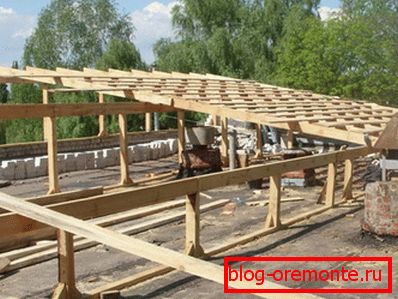

Vzhledem k tomu, že sled práce závisí na typu systému vazníků, analyzujte, jak vytvořit vlastní jednostrannou střechu pro garáž o šířce 4,5 m se svými vlastními rukama.

1. Po zřízení stěn štítu, které mají konec ve tvaru pravoúhlého trojúhelníku, jsou před instalací výkonové desky vodotěsné příčky, na kterých spočívá sklon. Za tímto účelem je ruberoid dvakrát nebo třikrát přeložen nebo speciální film.
2. Na stěnu je instalován zesílený pás: instaluje se bednění, instaluje se výztuž a vlije se viskózní beton. Předem připravené otvory pro montáž Mauerlat. Před upevněním nosné lišty je ošetřena kompozicí protipožární ochrany. Namontujte mauerlatové kotevní šrouby.



3. Pak připravte krokve. Zakoupené desky jsou řezány vlastními rukama, přičemž je třeba vzít v úvahu skutečnost, že nožní noha by měla tvořit překrytí střechy 40-50 cm na obou stranách. Jedna krokve zvedne a označí místo pro vázání pod výkonovou deskou. Zbývající nohy jsou vyrobeny podle tohoto vzorku.
4. Nastavují zadní a přední trámy vlastními silami a protahují mezi nimi vodítko, podél kterého jsou instalovány a vyrovnány zbývající nožní nohy. Optimálně, pokud je krok mezi nimi 50-80 cm.

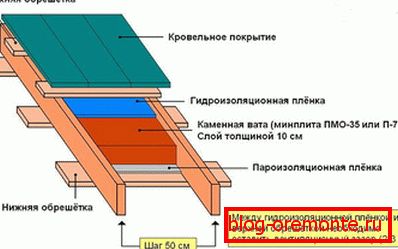

5. Toto je následuje zařízení obreshetki, masivní nebo mříž. Solid je vhodný pro měkké typy střešních krytin a je vyroben z překližky. Mřížka sestává z neupravených desek, namontovaných kolmo na krokve, používané pro kovové podlahy a profilované plechy. Stoupání mezi prvky latky závisí na hmotnosti střešního materiálu.
