Střešní systém stojanu diy - zařízení a instalace

Správně konstruovaná a sestavená podle technologie, střecha slouží jako překážka bránící pronikání studeného vzduchu a vlhkosti do domu. Zvenku, s volným okem vidíme jen malou část konstrukce - střešní krytinu. Ovšem střešní rám, který je nejdůležitější součástí, provádí základní podpůrné funkce a předpokládá účinek zatížení větrem a sněhem.

Aby nedošlo k deformaci v důsledku operace, je nutné správně vypočítat velikost průřezu jeho prvků a určit vzdálenost mezi nimi, s přihlédnutím k hmotnosti střešního materiálu, sklonu a klimatickým podmínkám. V tomto článku vám řekneme, jaký je krokrový systém štítové střechy domu, z čeho se skládá, jak je navržena a sestavována s vlastními rukama.

Co je systém vazníků?

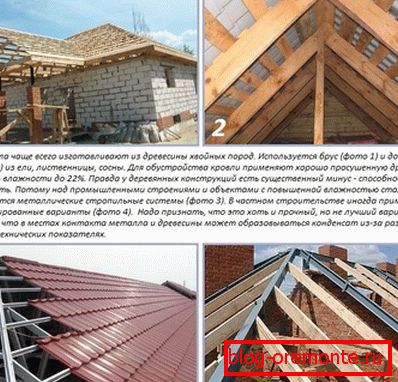

Systém krokve pro štítovou střechu domu je systém vzájemně propojených podpěrných prvků, které společně tvoří rám konstrukce. Je vyroben ze dřeva nebo kovu v souladu s výpočtem zatížení, které je ovlivní během provozu. Střešní rám střechy provádí následující funkce:

1. Poskytuje střešním svahu potřebný sklon. Tradiční forma ve tvaru rovnostranného obdélníku se šikmou střechou je připevněna rámem krokví, který tvoří sklon mezi základnou střechy a její hřeben. Skloněný povrch umožňuje sněhu a vodě volně klouzat z rampy.
2. Rozloží zátěž o hmotnost střešního koláče. Hmotnost zastřešení, s přihlédnutím k zatížení sněhem, může dosáhnout až 500 kg / m2, proto je střecha s dvojitým svahem vystavena silnému zatížení, zejména v zimním období. Střecha štítové střechy rovnoměrně rozděluje váhu, která leží na nich, a pak přenáší zatížení na opěrné stěny a základy domu.

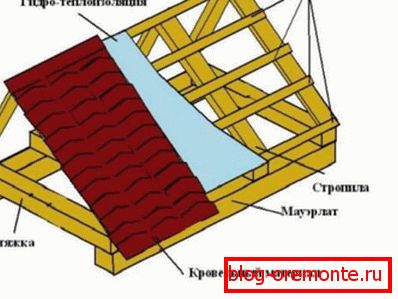

3. Slouží jako základ pro upevnění tepelné izolace a střešního materiálu. Střešní rám střechy slouží jako druh kostry konstrukce, kolem níž je postavena "tělo". Tepelná izolace by měla být instalována mezi nožičkami krokve a střešní krytina je upevněna na latě, která chrání proti pronikání vlhkosti.

Vezměte prosím na vědomí, že konstrukce příhradového systému šikmé střechy je poměrně komplikovaná při návrhu a montáži, zvláště v případě, že je mistr nedostatečný. Kvůli tomu, aby bylo možné odolat intenzivnímu zatížení, je nutné správně vypočítat úsek krokví a krok krokve, přičemž je třeba vzít v úvahu sklon a délku svahů, použitý střešní materiál a také vytvořit výkres, na kterém bude sestava provedena.

Druhy

Rafterové systémy se liší v mnoha faktorech, jejich složení závisí na uspořádání dřevěného nebo cihlového domu, celkové hmotnosti střešního krytu, materiálu, z něhož je rám vyroben, a typu střešního krytu. Důležitou charakteristikou konstrukce je jejich nosnost, která určuje, jakou hmotnost může odolat bez deformace. Charakteristické znaky odlišují následující typy střešních systémů:

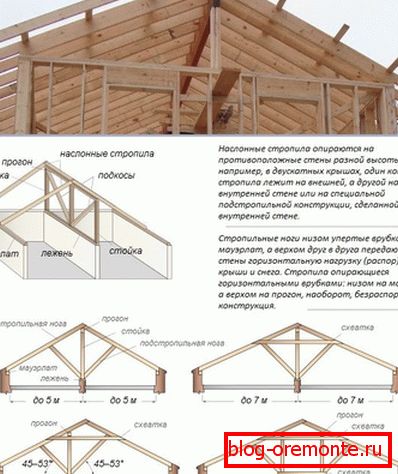

• Наклонная. Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат. Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны.Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса. Nohy ramínek наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наклонная стропильная система позволяет перекрывать дома шириной до 14 метров.
• Závěs. Závěsný vazný systém se vyznačuje tím, že jeho krokve jsou podepřeny pouze spodním koncem výkonového železného nosníku namontovaného na vnějších nosných stěnách. Horní konec krokve konstrukce, nebo ne na základě toho, jak to bylo visí ve vzduchu, protože z toho jsou 2 typy zatížení: ohýbání a distenze. Vyklenutí zatížení takové rozložení prvků na vnější stěně, je tak velká, že musí být kompenzována několika příčkami a šňůrek, které nastává v důsledku uzlování příhradové páry mezi soboy.Ustroystvo sedlovou střechou s krokvemi zavěšení se skládá z trojúhelníkových příhradových nosníků, tuhá forma, která není podrobena stresu . Předpokládá se, že složitost schématu uchycení závěsů je mnohem vyšší. Štít krov systém svýma rukama se snadno namontovat, je-li správně vypočítat krok krokve, tedy vzdálenost mezi krokvemi a velikosti jejich části.

Je to důležité! Posuvný střešní rám je jiným typem rámu, který se vyznačuje skutečností, že nohy nosníků jsou namontovány na výkonové desce, která nepoužívá pevné uchycení, ale používá mobilní opěrku. Klouzavé upevnění umožňuje střechu měnit rozměry během smršťování dřevěného domu v rámci rozsahu rezervy.

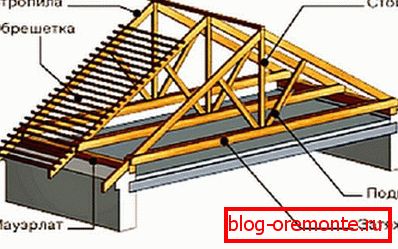

Složení

Přístroj střešní soustavy s dvojitou střechou každého z těchto typů je sada pomocných a podpůrných prvků. Rovnoměrně rozdělují hmotnost střešního koláče a také vyrovnávají zatížení při roztržení a ohyb, které se vyskytují mezi nimi.

Část, délka a krok krokví se stanoví pomocí inženýrského výpočtu s přihlédnutím k hmotnosti střešního plátku, klimatickým podmínkám v oblasti výstavby i ke sklonu konstrukce. Struktura truhlicového rámu střechy s dvojím výstupem obvykle zahrnuje následující prvky:

1. Odměna. Mauerlat dřevo položené na vnějších stěnách domu, které jsou podporovány střešními rampami. Slouží k zmírnění tlaku na podpěrách a rovnoměrnému rozložení zatížení na hmotnost střešního koláče. Je vyrobena z trvanlivého dřeva o průřezu 150x150 mm nebo 200x200 mm a je upevněna k hornímu pásu stěn pomocí kotevních šroubů nebo dlouhých kovových šroubů.
2. Lhát. Jedná se o analogový štítek, který je instalován pouze na vnitřních nosných stěnách a na něm je nutno vystavit svislou odolnost pro montáž hřebenové vaznice.
3. Nohy ramínek. Tento termín označuje prvky rámu, které jsou vyrobeny z desek o průřezu 150 až 40 mm a jsou pod úhlem k základně střechy a vytvářejí úhel sklonu svahu. Jak provést vzdálenost mezi krokvemi, jejich délka a tloušťka se určuje pomocí výpočtu, přičemž se bere v úvahu kumulativní zatížení, kterým jsou vystaveny během provozu.
4. Utahování. Utahování se nazývá nosníky, které jsou umístěny vodorovně a spojují nohy jednoho pásu vazníků k sobě, aby se snížilo zatížení při přetržení na vnějších stěnách konstrukce. Šroub je závan umístěný pod samotným hřebenem konstrukce.
5. Stojany. Stojan se nazývá svislý sloupek, nastavený na protokol, který podporuje nosník hřebene. Určení vzdálenosti, která má být mezi sloupky, je jednoduchá, protože opakuje krok krokve.
6. Подкосы. Diagonálně umístěné podpěry, které nesou nohy krokve ve střední nebo spodní části a zabraňují jejich vychýlení, se nazývají závorky.

Vezměte prosím na vědomí, že k určení správného uspořádání prvků systému vazníků lze vypočítat pouze dočasné a trvalé zatížení, kterým budou vystaveny během provozu. Výpočet celkové hmotnosti střešního plátku pomáhá určit správnou vzdálenost mezi krokvemi, vypočítat jejich délku a požadovanou tloušťku.

Výpočet

Výpočet střešního systému dvoukostěnné střechy je založen na skutečnosti, že v čelním rozměru má tvar rovnostranného trojúhelníku, jehož strany lze snadno vypočítat pomocí jednoduchých trigonometrických vzorců. Tyto jednoduché výpočty pomáhají určit optimální vzdálenost mezi krokvemi, jejich tloušťku a délku. Výpočet návrhu se provádí v následujícím pořadí:

• Určete konstrukci a sklon střechy. Existují různé způsoby výběru typu a zkreslení střešní konstrukce. Tento parametr závisí na klimatických podmínkách a provozních charakteristikách vybraného materiálu střechy.

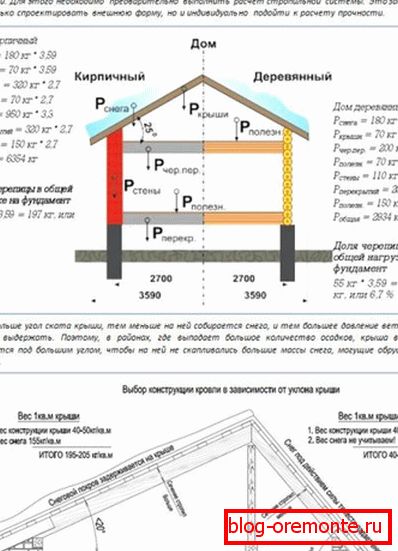

• Určete celkové zatížení konstrukce. K tomu přidejte stálé zatížení (hmotnost střešního krytu, jeho hmotnost rámu, tepelnou izolaci a podlahy) s dočasným zatížením (sněhové zatížení, zatížení větrem), násobte korekčním faktorem s ohledem na svahy svahů a poté přidávejte na toto číslo 10-15% rám měl určitou bezpečnostní rezervu.

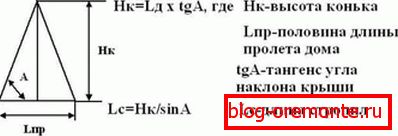

• Vypočítejte délku nosníků. K tomu použijte Pythagorovu větu, protože střešní vazník je rovnostranný trojúhelník. Ukazuje se, že čtverec délky nosníku je rovný součtu čtverců výšky krve a poloviny délky základů. Pokud víte, jak vypočítat délku krokví, můžete vypočítat výšku hřebene.

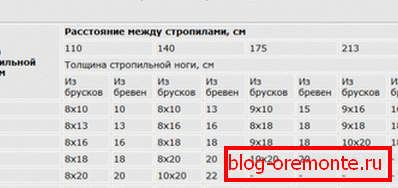

• Určete průřez prvků. Optimální průřez prvků je zvolen podle tabulek v závislosti na délce krokví nožnic a vzdálenosti mezi nimi. Čím více jsou tyto ukazatele, tím hrubší bude krokvec.

Nezapomeňte, že než vypočítáte krokve na střeše, musíte se rozhodnout pro základní konstrukční parametry. Zejména je třeba vědět přesně výšku hřebene a sklon střechy, stejně jako rozměry místnosti, která má být pokryta. Výsledkem výpočtu prvků střechy by měl být podrobný diagram systému vazníků, který odráží jejich rozměry a úhly mezi nimi.

Technologie montáže

Před instalací střešního rámu je nutné vypočítat parametry jeho prvků na základě výpočtu celkového zatížení konstrukce a také vytvořit detailní výkres odrážející jeho výsledky.

Tím, že máte před skeletovým schématem, je mnohem jednodušší instalovat systém střešních nosníků kvalitním způsobem. Technologie montáže konstrukce zahrnuje následující postup:

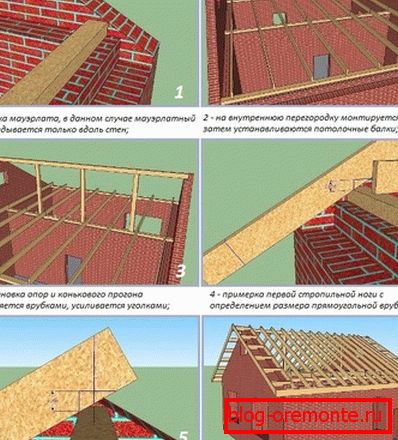

1. Za prvé, na horním pásu vnějších zdí, na kterém budou svahy podepřeny, položí mauerlat a na vnitřních příčkách, pokud je systém nylon, montují palubu. Tyto prvky musí být pevně uchyceny pomocí kotevních šroubů nebo čepů.

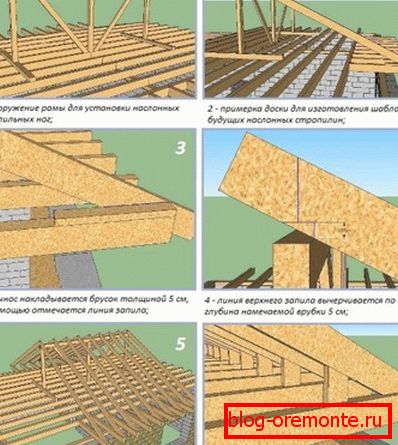

2. Potom proveďte montážní krokve. Jsou fixovány pomocí hřebíků na mauerlat a také se vzájemně propojují pomocí kovové podšívky. Je třeba připomenout, že v krokvech se opili pod hlavním nosníkem, nikoliv naopak. Nejprve jsou nainstalovány krokve, které se nacházejí na okraji, aby se nastavila úroveň, podél které budou zbývající páry zarovnány.
3. Po instalaci krokví byste měli položit podpůrné prvky, které je podporují - vzpěry, utažení, boje. Pro spolehlivější upevnění šroubu je jeho konec proveden s výčnělkem v polovině tloušťky nosníku a ohýbá ho na krokve a upevňuje ho na několika místech nehty.
4. Na horní části nožnic se připevní bedna, která je pevným krytinovým materiálem. Materiál a rozteč latky se vybírají podle charakteristik střešního materiálu a sklonu střechy.

Nezapomeňte, že dobře navržený a dobře sestavený vazníkový systém je zárukou trvanlivosti, spolehlivosti a trvanlivosti dvoukřídlé střechy. Proto nezapomínejte na pomoc profesionálních pokrývačů a návrhářů při vytváření projektu střešní konstrukce pro váš domov.
