Střešní krytina střechy - instalace krokví a schodů

Jak říkají zkušení stavitelé, podkroví může být vybaveno v domě, bude střecha. Typ střechy ovlivňuje, do jaké míry toto opatření zvýší použitelnou plochu, zda je pohodlné používat tento pokoj a jakou složitou práci bude vyžadovat. Společné typy střech pro uspořádání obytné střešní místnosti jsou považovány za štítové rovné a zlomené svahy.

Krovinový systém mansardové střechy je navržen tak, aby uvolňoval prostor ve středu, kde výška stropu dosáhla přijatelné výšky, čímž se na okrajích umístí objem nosných prvků. Tento článek vám řekne, z čeho je střešní rám vyroben, jak vybrat nejlepší konstrukční variantu a správně provádět instalaci.

Typy střešních systémů

Začněte vytvářet systém vazníků pro střechu mansarda, věnujte pozornost uspořádání domu. Na základě typů podpor zvolte vhodnou verzi zařízení:

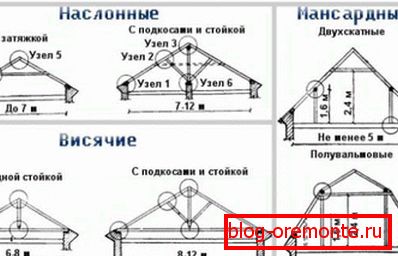

Schéma typů střešních systémů mansardová střecha
  1. Rozhořčeně Tento typ nosného rámu je vhodný pro domy, ve kterých probíhá dělicí stěna uprostřed. Poté se hmotnost střešní konstrukce rozděluje mezi vnější stěny konstrukce. Je to nenáročný a racionální způsob uspořádání rámce, ale je vhodné, pokud vzdálenost mezi vnějšími stěnami a vnitřní opěrou nepřesahuje 7 m.
  2. Závěs. Tento typ se pak používá, kód uvnitř nemá žádné opěrné oddíly nebo sloupy, které se používají k přenosu hmotnosti střechy na ně. Závěsné krokve jsou založeny na mauerlatovém a hřebenovém nosníku. Pro střechy do 50 metrů čtverečních. m, s malou hmotností střechy použijte nejjednodušší konfiguraci, skládající se z nožních nožiček a vodorovných návleků. Pro zablokování konstrukce velkého rozměru je tato konstrukce posílena sloupy, boje a vzpěry. Tyto prvky zvyšují stabilitu střechy, ale "vyspravují" užitečný prostor podkroví. Přípustná vzdálenost mezi stěnami budovy pro závěsné vazníky je 14 m.
  3. Kombinované. Smíšený typ vaznicového systému se používá, když jsou namontovány nosné sloupy namísto nosné oblasti uprostřed. Ukázalo se, že část krokví může být položena na sloupcích a zbytek může být namontován jako visící. Tato metoda se často používá při stavbě mansardových střech, neboť umožňuje použití méně pomocných prvků, což snižuje zátěž základů a nepořádá střešní místnost.

Vezměte prosím na vědomí, že zařízení podkroví musí být naplánováno ve fázi vytváření projektu, protože typ, hmotnost a konstrukce vazného systému jsou nezbytné pro výpočet základů. Pokud se v závěrečné fázi výstavby rozhodlo o stavbě mansardové střechy, je třeba přepočítat hmotu domu s přihlédnutím k novým údajům, aby se zkontrolovalo, zda nadace odolávala dodatečnému zatížení, zejména pokud měl úsek komplexní půdu a malou vzdálenost mezi povrchem a podzemní vodou.

Výpočet prvků vazného systému

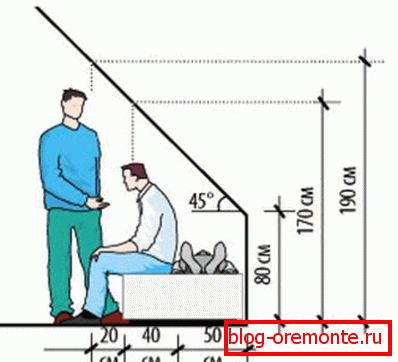

Podle standardu budovy se pokoj volá obytný, pokud je výška od podlahy k hřebenu nejméně 2,5 m a existují zdroje přírodního světla, tedy okna. Proto je hlavní parametr mansard střechy, která je nutná k výpočtu - úhel sklonu jeho svahů. Úlovkem je, že pokud položíte malý svah, pak výška podkrovních stropů bude nižší, než to dovolují pravidla. A pokud uděláte zakryté rampy, střecha bude velmi těžká, drahá a nestabilní. Proto je používán zlomený typ střechy, jehož svahy mění svah, jeho horní krokve mají ostrý úhel 30 stupňů a nižší - 60 stupňů.

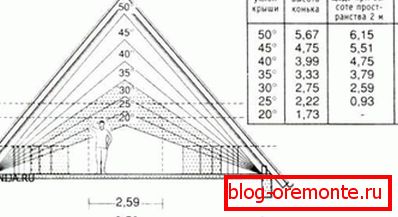

Závislost úhlu sklonu a výšky stropů Závislost úhlu sklonu a výšky stropů

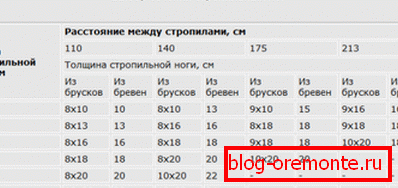

Důležitým krokem v návrhu stropu mansard je výpočet průřezu prvků vaznicového systému. Nejjednodušší způsob, jak zjistit, je doporučená velikost v referenční tabulce s vypočtenými hodnotami, které berou v úvahu délku, vzdálenost mezi sousedními prvky, druh a kvalitu materiálu. Je-li však střecha nestandardní velikosti, je nutné provést výpočet založený na výpočtu celkové hmotnosti zatížení střechy, která spadá na systém krokví. Schéma výpočtu také bere v úvahu dočasné zatížení ve formě sněhové hmoty, které se odráží v klimatickém koeficiente charakterizujícím povahu počasí na staveništi.

Výběr průřezu nosníků

Pro vytvoření střešního systému pro vazníky se používá dřevo, ale ve všech případech se to nedoporučuje, protože krokve se mohou vyrovnat se zatížením, je nutné zvýšit průřez řezaného řeziva, což dále zvyšuje hmotnost konstrukce. Chcete-li vyjít z této uzavřené smyčky, musíte opustit strom ve prospěch krokví s vyšší pevností kovu.

Systém konstrukčních vazníků

Komponenty nosného rámu střešní střechy se neliší od konstrukce jiných typů šikmých střech. Obsahuje:

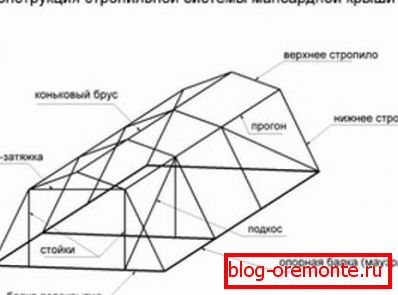

Schéma vazného systému
  • Mauerlat Podstavec střechy, jakýsi základ, který zabírá plochu střechy a rozkládá se po obvodu opěrných zdí. Je vyroben ze dřeva o rozměrech 150x150 mm nebo silnější. Montáž mauerlatu se provádí pomocí kotevních šroubů nebo čepů namontovaných v železobetonovém pásu. Mezi povrchem stěny a sloupkem byla položena vodotěsná vrstva nebo byla zpracována asfaltovým tmelem. Velmi důležitý moment upevňovacích prvků je ve výpočtu umístění čepů, vzdálenost mezi nimi je zvolena tak, aby nespadla pod krokve nohy.

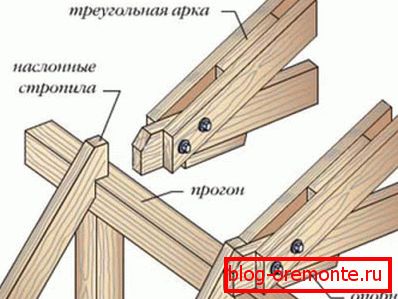

  • Rafters. Jedná se o prvky vazníku, které tvoří strop střechy. Horní část krokve nohy je upevněna na hřebenovém sloupu a spodní - na mauerlátu nebo na stojanu, pokud mluvíme o horních ramenách poškozené střechy. Nohy jsou vyrobeny z desek 50x150 mm nebo 100x150mm. Vzdálenost mezi nimi se nazývá rozteč, pohybuje se od 50 do 120 cm, v závislosti na hmotnosti střešního materiálu. Interpozice a průřez nosníků křídel popisuje schéma systému vazníků, což usnadňuje instalaci. Schéma hlavních uzlů rámu
  • Rack Stojany podporují hřeben nebo, což je častější při stavbě mansardových střech, střední část krokví nohou. Stojany jsou vyrobeny ze dřeva, jehož průřez se shoduje s velikostí výkonové desky. Jsou umístěny na podlahové nosníky, takže vzdálenost mezi stojany odpovídá jejich kroku.
  • Strut Je přijatelné zavolat podpěry podpěrných nožiček, které mají úhlové uspořádání. Hlavním úkolem vzpěry je snížení průhybu krokví pod hmotností vlastní hmotnosti.
  • Utahování. Utahování je provedeno z odolných desek, které odpovídají velikosti krokví. Je připevněn vodorovně a táhne dohromady pár nosníků v horní nebo spodní části. Čím menší je vzdálenost mezi bafou a hřebenem, tím silnější by měl být tento prvek, protože jeho zatížení je větší. Instalace bafnutí odstraňuje prasknutí, které působí na krokve.

Ve většině případů jsou prvky systému vazníků vyrobeny z vysoce kvalitního dřeva. Aby se zabránilo deformaci během provozu, musí být vysušeno na obsah vlhkosti 15-18%, ošetřeno antiseptickou impregnací hlubokého proniknutí a zpomalovače hoření, pokud plánujete odstranit komín ke střeše.

Sestavení sestavy

Montáž vazného systému se nejlépe provádí za pomoci zkušeného mistra, protože dokonce i zvedání těžkých, dlouhých tyčí je problematické. Nedoporučuje se provádět instalaci v dešti a sněhu, protože vlhkost dřeva během práce se zvýší. Obvykle proces sestavení vypadá takto:

  1. Prvním krokem je instalace světelného paprsku na horní stěnu. Mimochodem, funkce tohoto prvku ve stavbách a kláních jsou prováděny horními korunami, zesílenými konzolami.
  2. Další etapou instalace je instalace podlahových nosníků. Jsou připojeny k výkonové desce nebo výčnělkům ve stěně. Existují dva způsoby položení podlahových nosníků - s či bez demontáže. Pokud jsou překryvy namontovány první cestou, jsou vytaženy mimo obvod domu tak, aby vytvořily přesah, takže vzdálenost mezi koncem nosníku a stěnou je 50-100 cm.
  3. Vytvořte svislý stojan, který vymezuje střed stropního nosníku a odkládá od něj stejné intervaly. Vzdálenost mezi stojany odpovídá šířce podkroví.

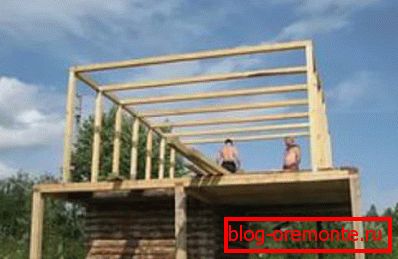

  4. Na stojanu s kovovými rohy upevněte utažení. Ukazuje se, že každá dvojice stojanů tvoří strukturu ve tvaru písmene p. Montáž regálů a příčníků
  5. Namontujte spodní nosníky, uchyťte na stojanu pomocí hřebíků nebo šroubů. K mauerlatu jsou krokvy namontovány pomocí posuvníku, pohyblivého držáku, který kompenzuje změnu velikosti tyčí během smršťování.

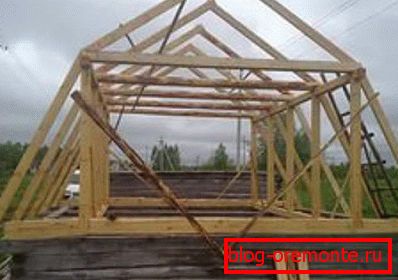

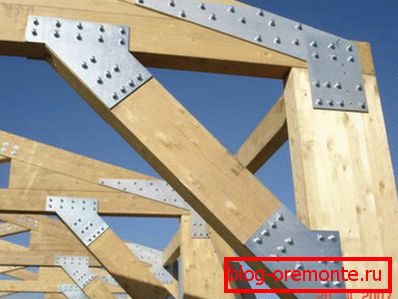

  6. Upravte horní krokve, připojte horní části každého páru kovovou podšívkou nebo lištou. Upevnění krokví a vzpěr na kovových deskách Montáž horních trámů
  7. Na krokve se položí vodovzdorná membrána a upevní se sešívačem. Pin na vrcholu přepravky. Pro použitý střešní materiál je vybrána schéma leptání, pro měkké typy, které používají masivní, a pro profily - pro mřížky.

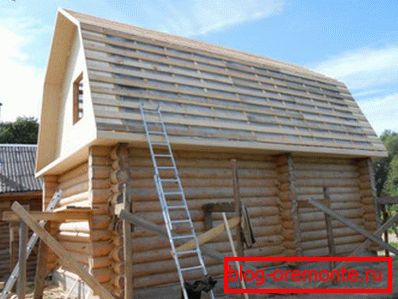

Hydroizolace a montáž beden

Spolehlivost vazného systému půdní střechy závisí především na správnosti výpočtů, takže pokud nejste přesvědčeni o svých inženýrských dovednostech, je lepší použít typický projekt vytvořený profesionálním architektem.
