Šikmá střecha - konstrukce vazného systému

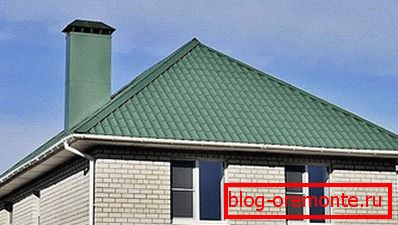

Občas střecha s dvojím sklonem vypadá nudně a ničí harmonii architektonického stylu, takže návrháři musí vymyslet něco originálnějšího. Jedna z těchto možností s "twist" - typu střešního stanu. Elegantní symetrický design na jedné straně vypadá jednoduše, ale zároveň se stává výrazným exotikem, odkazuje na estetiku východních nebo severních jurtů.

Majitelé střešních krytin doporučujeme, abyste se vzdali vlastní výstavby bederní střechy, pokud nejste si jisti, že máte vysokou úroveň stavebních dovedností a zkušeností. Nejjednodušší volbou je svěřit designové práce a instalaci odborníkům. Nic vám však nezabrání pochopit strukturu bederní střechy a jejího systému vazníků, abyste mohli posoudit možnost budování na vlastní pěst.

Návrhové prvky

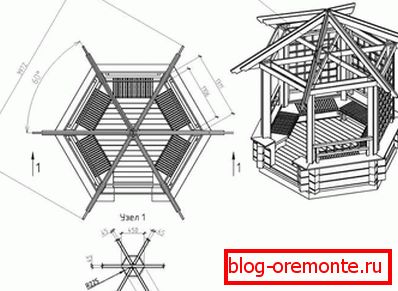

Hip střecha, jehož konstrukce může sestávat ze čtyř nebo více svahů, v klasické verzi je považován za druh chetyrehskatnoy. Počet svahů závisí na geometrickém tvaru základny střechy. Pokud se struktura překrývají ve tvaru čtverce, budou tam čtyři a pokud je kulaté, pak může být pět až šest nebo více, hlavní podmínkou je, že mají stejný tvar a velikost.

Konstrukce kyvné střechy se skládá z následujících částí:

• Ridge uzel, bod připojení všech bederní nohy kyvné střechy, tvořící jeho vrchol, vrchol.
• Trojúhelníkové svahy podporované krokvemi a tvořící střešní povrch. Bez ohledu na to, kolik svahů má bedrová střecha, jejich úhel sklonu se pohybuje od 20 do 50 stupňů.
• Převis, vyčnívající část střechy, která chrání stěnu před deštěm a větrem. K tomu, aby přesah přesně vykonával své funkce, musí být jeho délka nejméně 40-50 cm. Dlouhé spodní části nožních nožiček nebo pletenců tvoří převis.
• Střešní krytina, materiál, se kterým je uzavřený střešní systém stropní střechy pro vytvoření povrchu. Chrání budovu před pronikáním do sněhu, deště a zimy. Kovové zastřešení, vlnitá lepenka, ondulín, šindel, střešní plst, břidlice se používají jako střešní krytina.



• Krovinový systém, prvky rámu kyvné střechy, které nesou a rozdělují svou hmotnost na ložiskové stěny a základ, zabraňují deformaci, poklesu a kolapsu.
• Odvodňovací systémy, soubor prvků, které pomáhají přebytečné vlhkosti, aby opustili povrch bederní střechy v bouřkové kanalizaci. Skládá se z nálevek na sání vody, žlabů a vertikálních potrubí.

Šikmá střecha je postavena na principu symetrie. Maximální harmonii lze dosáhnout tehdy, když je jako základ použita kulatá nebo čtvercová struktura. U obdélníkového domu můžete také vytvořit střechu, ale je to mnohem obtížnější, než kdybyste postavili bederní střechu.

Výhody

Šikmá střecha je poměrně komplikovaná konstrukce a časově náročná instalace, ale při pohledu na okolní domy vidíte, že je velmi populární. Projektanti používají projekt při konstrukci bederní střechy, aby vysvětlili jeho výhody:

1. Vynikající aerodynamické vlastnosti, které umožňují, aby kyčelní střecha odolala nárazům a dokonce i nárazům na hurikány, aniž by se obávala odtrhnutí střešního materiálu a kolapsu podkroví.
2. Konstrukce kyvné střechy s jeho strmými svahy umožňuje zapomenout na tak nepříjemnou rutinní událost, jako je čištění střechy ze sněhu.

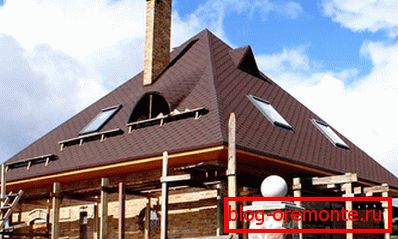

3. Šikmá střecha opouští možnost uspořádání prostorného, ​​obytného půdního prostoru. Nicméně kvůli nepřítomnosti štítů budete muset instalovat drahé světlíky, které jsou namontovány přímo na rampě.

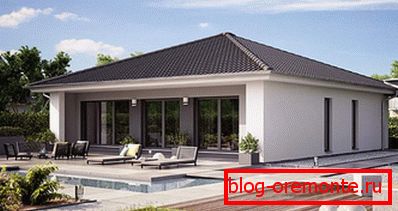

4. Původní design rozlišuje domy s čtyřhrannou střechou z řady podobných projektů s oboustrannou trojúhelníkovou střechou.

Přístrojový vazníkový systém

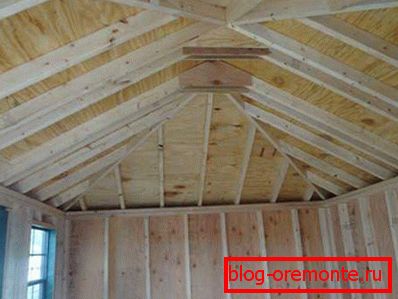

Kostrová střecha systému ráfku - rám, na kterém drží, její základ. V závislosti na způsobu připevnění krokví je závěsná a nylonová varianta. Závěsné krokve jsou založeny na dvou bodech - na mauerlatovém a hřebenovém uzlu a lišty mají dodatečnou oporu na svislý stojan, který je instalován na vnitřní ložné stěně. Volba typu krovu krovu vazníku závisí na uspořádání a ploše domu.Zkušení návrháři střechy nedoporučují použití stěnových systémů, pokud svahy svahů přesahují 40 stupňů.

Skládá se z následujících prvků:

• Mauerlata. Při stavbě kyvné střechy se na zeď, základ každé svahy položí mauerlat ze dřeva o tloušťce 150x150 mm nebo více. To znamená, že pokud je střecha čtyřstranná, potřebujete čtyři trvanlivé, spolehlivé nosníky ošetřené protihlukovým a antiseptickým prostředkem. Mauerlat se používá jako podpěra pro upevnění krokví a rozložení hmotnosti střešní konstrukce po obvodu nosných zdí. Mimochodem, na vnitřních přepážkách, které se podílejí na systému šikmých vazníků, namontují také nosný nosník, jen se nazývá podlaha.
• Ridge uzel. Bod, ve kterém jsou horní části krokví nohou splněny, se nazývá mořský koník. Střešní typ stanu znamená hřebenové spojení v podobě uzlu, a nikoliv řádek, jako kyčle nebo dvukhskatnye.

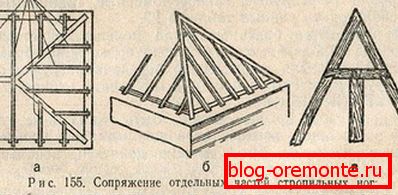

• Diagonální (nakosny) krokve. Rozcházejí se od hřebenového uzlu ve čtyřech směrech k rohům mauerlatů, které tvoří žebra ramp. Délka nakosného krokve nohy více než obvykle, takže jejich tloušťka musí odolat zvýšené zátěži.
• Narozhniki. Tyto prvky jsou charakteristickým znakem kyčelní střechy, mají různé délky, čímž se přiblíží k centrální noze. Narodezhniki fixují jednu stranu na krokve a druhou na mauerlatu.Zkušení pokrývači zdůrazňují, že plánovače by neměly být v žádném případě připevněny k regálem a hřebenovému uzlu, což znesnadňuje tuhost konstrukce!



• Centrální krokve. Nejdelší noha, která se nachází uprostřed mezi dvěma lomítky, je vše, co zůstává z obyčejných krokve, které se používají v bederní střeše.
• Stojany. Vertikálně instalované tyče sloužící jako podpěra pro hřebenové nebo nožní ramena. Používají kyvné střechy s překryvným vazným systémem.
• Utahování a šrouby, vodorovné příčky mezi dvojicemi střech, hasicí nárazová síla na stěnách domu. Čím vyšší je utahování, tím je silnější tyč.
• Struts, podpěry, instalované pod úhlem 45 stupňů k nohám krokví. Jsou nezbytné pro snížení vychýlení krokví na hmotnost vlastní hmotnosti.



• Přepravky. Lití je základem pro střešní krytinu. Měkké a rolovací střešní krytiny vyžadují zařízení kontinuálního opláštění z překližky odolné proti vlhkosti a pro plechy a kovové dlaždice je dostatečně mřížková.

Systém krokví může být vyroben z kovu nebo dřeva. Dřevo je levnější, snadněji zpracovatelné, ale vyžaduje předběžnou úpravu s antiseptickou látkou, zpomalující horení, která ji chrání před hnilobou a požárem.

Nuance designu

Stavba kyčelní střechy začíná výpočtem a vytvářením pracovního ponoru. Architekti s tímto pomáhají nejen architekti, ale i speciální počítačové programy. Vypočítají úhel sklonu svahů, výšku hřebenového uzlu, průřez prvků rámu.

1. Prvním krokem je stanovení sklonu bruslí na základě údajů klimatologie budovy. Pomocí speciálních map zjistí, která z osmi zón zatížení sněhem a větrem je stavba a jaký je doporučený úhel. Dále byste si měli zvolit střešní krytinu a pak se ujistit, že může být namontován na svazích s takovým úhlem. Zpravidla se používají válcované materiály na plochých střechách a modulární, na plošné střechy.



2. Také pro vytvoření projektu je třeba vypočítat výšku hřebenového kloubu. Během výpočtů se berou v úvahu úhel sklonu svahů, požadovanou výšku stropu v podkrovní místnosti. Obvykle je střecha rozdělena na polovinu a je řezána jako trojúhelník se dvěma známými úhly a stranou rovnou šířce domu. Poté se výška bruslí vypočte pomocí trigonometrických vzorců.



3. Není možné provádět výpočet celkového zatížení na krokve systému, který se skládá z dočasných hodnot (hmotnost sněhu a sloužící střechy osoby) a konstantní (hmotnost střešního koláče, skutečný rám a podlahy). Tento parametr ve středním Rusku dosahuje až 380 kg na metr, podle něho jsou vybrána tloušťka nožnic, výkonová deska, utažení a sloupky.

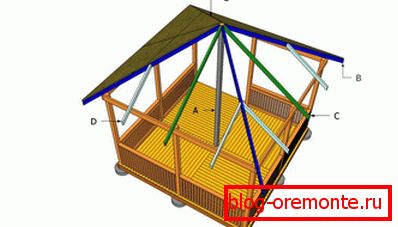

Střecha typu kyčle přispívá k racionální distribuci tepla v domě, chrání před deštěm, zabraňuje vzniku sněhové pokrývky a je také vhodná pro otevřený altán, monumentální úctyhodnou chalupu!
