Sendvičová trubka pro komín - jak nainstalovat vlastní ruce

Pokud se vám zdá, že instalace komína je jen péčí o šťastné majitele krbů, pak s největší pravděpodobností plánujete získat soukromý dům. Majitelé domů, kteří mají zkušenosti s jejich zkušenostmi, vědí, že tento prvek topného systému je také zapotřebí pro plynové kotle, pomocí kterých je vytápěný dům a organizace zásobování teplou vodou, pro kamna ve vaně.

A co Rusům nemá ráda dobrou koupel? Každé zařízení generující teplo vyžaduje potrubí pro výstup plynové směsi sestávající ze vzduchu a produktů spalování paliva z místnosti do atmosféry. Chcete-li provést tuto práci, zkušení pece doporučují sendvičové komíny a jaká jsou, jak se instalace provádí vlastními rukama, a dnešní článek vám řekne, jak projít střechou.

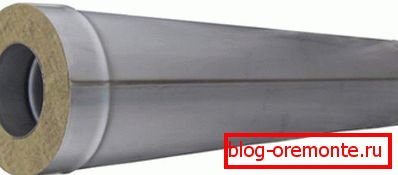

Konstrukce sendvičových trubek

Všechno, co se týká topného zařízení, je spojeno s rizikem požárů, zejména v dřevěných domech. Statistiky uvádějí, že více než polovina případů požáru nastává, protože majitelé domů správně nainstalovali komín s vlastními rukama. Pro usnadnění tohoto úkolu a ochranu domu před požárem použijte sendvičové potrubí pro komín. Na první pohled vypadají jako běžné výrobky z nerezavějící oceli, ale ve skutečnosti mají třívrstvou strukturu:

1. Vnitřní obrys. Válec s kulatým průřezem z nerezové oceli se zvýšenou životností nejméně 1 mm s přídavkem zinku nebo molybdenu. Vnitřní trubka je vyrobena z kovového plechu svařováním za účelem vytvoření uzavřeného švu. Vlivem vysokých antikorozních vlastností legovaná ocel nepoškozuje interakci s vodou.
2. Izolační vrstva. Mezi vnitřním a vnějším obvodem je izolační vrstva, která provádí dvě důležité funkce: "blokuje" teplo uvnitř trubky, zabraňuje zahřátí okolních materiálů a nedovoluje, aby se kouř chladil, když prochází potrubím, takže saze nezůstaly na jeho stěnách. Jako tepelná izolace se používají vláknité materiály s nejvyšší třídou požární odolnosti s pracovní teplotou do 700 stupňů, například minerální vlna na bázi čedičů. Izolační vrstva mezi obvody je 40-60 mm a hustota izolace je 12o kg na metr krychlový.

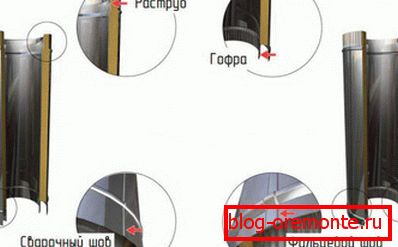

3. Vnější plášť. Vnější plášť sendvičové trubky vyrobený z nerezové oceli nebo jiného druhu kovu. Švy obalu se provádí laserovým svařováním, které nepoškozuje galvanickou vrstvu z nerezové oceli a chrání ji před korozí. Náklady na trubky vyrobené z mosazi a mědi výrazně zvyšují náklady na pokládku komína a instalace je odůvodněna nádherným vzhledem.

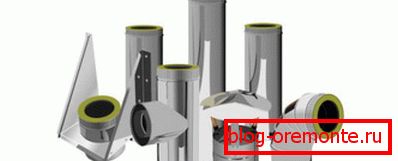

Další prvky dvoukomorového komína

Sendvičové trubky jsou tvořeny dalšími prvky: přímé řezy, větve, odpaliště. Průměr výrobků závisí na výrobci, takže musíte koupit všechny části komína jedné společnosti, které jsou ideálně vhodné pro sebe.

Výhody sendvičových trubek

Sendvičové komíny ve srovnání s běžnou nerezovou ocelí stojí více pro majitele domů, ale jejich náklady se zvyšují kvůli větší bezpečnosti a spolehlivosti takového systému, zvláště pokud se instalace provádí ručně. Mezi jejich výhody patří:

• Vynikající izolace. Vnitřní tepelně izolační vrstva chrání okolní prvky vazného systému před požárem a udržuje teplo uvnitř potrubí. Sendvičová trubka je skvělá pro instalaci vnějších komínů, které nevedou přes střechu. Ve většině regionů Ruska je jejich instalace možná pouze tehdy, když je potrubí izolováno vlastním rukama nebo ve výrobě.
• Bez kondenzace. V konvenčních potrubích, kvůli rozdílům ve vnitřních a vnějších teplotách, je uvnitř vytvořen kondenzát, který se hromadí na hromadách a nakonec ničí komín. U sendvičových trubek z důvodu tepelné izolace nedochází k přechodu kouře z páry na kapalinu.
• Snadná údržba. U sendvičových trubek se kouř, který prochází z ohniště do atmosféry, nezchladí, takže na rozdíl od tenkostěnných potrubí z nerezavějící oceli se stěny nevytváří na stěnách. Díky tomu komín, i když jeho průměr není velký, nevyžaduje časté čištění.
• Snadno. S téměř stejnými refrakterními vlastnostmi komínový sendvič váží několikrát méně než cihla, takže jeho instalace nezahrnuje zpevnění základů.
• Estetika. Ve srovnání s potrubí s jedním obrysem z legované oceli, tepelně izolované vlastním rukama, sendvičové trubky vypadají elegantněji a více prezentovatelné.
• Snadná instalace. Díky montáži na přírubu nebo bajonetu lze sendvičovou trubku snadno sestavit vlastními rukama a komín projít střechou.

Pro výpočet komína vlastním rukama je pro topný spotřebič vyžadován pokyn s uvedením výkonu a velikosti vstupního otvoru, na základě těchto dat určte průměr potrubí potřebného k zajištění tahu.

Principy instalace sendvičového komína

Pro použití ohřívače bez obav z požáru, otravy oxidem uhelnatým je nutné umístit komín, který se řídí pravidly požární bezpečnosti a stavebními předpisy:

1. V místech, kde je nutný průchod komína stropem, stěnami nebo střechou, je potřeba instalovat dodatečnou tepelnou izolaci pomocí ocelového potrubí nebo potrubí.
2. Nepřipojujte sendvičové potrubí přímo ke vstupu ohřívače. Doporučuje se použít sendvičové potrubí na vnějších částech komína, jestliže již byl dokončen průchod stěnou nebo střechou.
3. Místa, kde je průchod komína v bezprostřední blízkosti stěn, chráněný vrstvami žáruvzdorného materiálu, jako je azbest.
4. Pokud je instalace provedena ručně, ujistěte se, že délka vodorovných částí, které nepříznivě ovlivňují sílu tahu, nepřesahuje 100 cm.
5. Průměr sendvičové trubky vyrobené z oceli po celé délce by neměl být menší než přívodní trubka ohřívače.
6. Ocelový komín musí být sestaven s vlastními rukama tak, aby spoje neklesaly na průchod potrubí přes střechu.
7. Chcete-li dostat průchod střechou do mezery mezi prvky systému vazníků, použijte ohyby. Sendvičové trubky mají boční díly s úhlem 45 stupňů, pokud potřebujete otočení o 90 stupňů, potřebujete dvě větve.
8. Průměr všech prvků komína musí být stejný, aby se ve spojích nevytvořily žádné mezery. Ocelové svorky a oheň odolné těsnění se používají k utěsnění spoje.
9. Ve spodní části komína provádí instalaci revize, dveří nebo sklenice, skrze které ovládá stav komína.

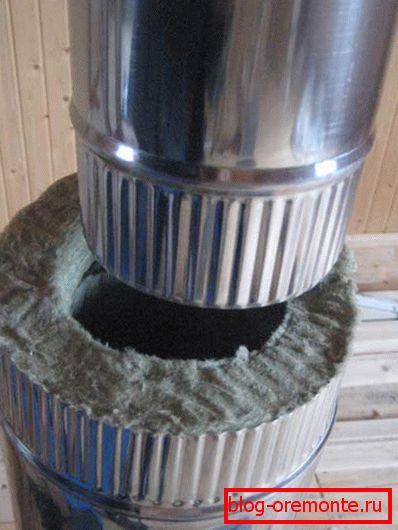

Instalace vnitřního obrysu potrubí se provádí "kondenzátem", tj. Každý následující prvek se vloží do předchozího. A vnější plášť je spojen "kondenzátorem", naopak, horní segment je umístěn na spodní straně.

Sekvence instalace

Instalace komínů вполне можно выполнить своими руками, если запастись необходимым инструментами и материалами, соблюдать несложную технологию. Перед установкой готовят места, где будет выполняться проход дымохода через перекрытия и крышу. Для этого вырезают отверстие, размер которого позволит свободно вывести трубу. Проход защищают от перегрева от соприкосновения с трубой с помощью проходного короба из металла или асбеста. Первый одноконтурный сегмент соединяют с патрубком отопительного прибора, стягивая кожухом. Затем устанавливают следующие элементы дымохода.

Instalace odpališť, loktů a ohybů se provádí pomocí držáků připevněných ke stěnám každých 2 m. Vezměte prosím na vědomí, že není možné umístit komín v blízkosti elektrického vedení nebo plynovodu, aby se zabránilo výbuchu nebo požáru. Komín se umístí na střechu ve vzdálenosti 50-150 cm od nejvyššího bodu a jeho výška musí být nejméně o 0,5 m vyšší než hřeben. Instalace komínů с помощью сэндвич труб делает эксплуатацию отопительных приборов безопаснее и снижает теплопотери, что сокращает средства на обогрев дома на 10% за сезон.
