Sedlový štítový střešní systém

Při stavbě jakékoli budovy nebo konstrukce je střecha konečným prvkem. Jedná se o překryv, který nejen přenáší vnější zatížení na stěny budovy, ale také rozděluje je rovnoměrně na stěny a vnitřní podpěry domu. Ve většině oblastí se obvyklá štítová střecha rozšířila. Zvažte její zařízení.

Co je štítová střecha?

Jedná se o nejoblíbenější typ střechy při výstavbě obytných budov. Umožňuje vytvořit poměrně prostornou podkroví, která nepotřebuje dodatečnou izolaci. Navíc je schéma štítové střechy poměrně jednoduché. Jeho instalace nevyžaduje velké finanční investice.

Štítová střecha se skládá ze dvou pravoúhlých rovin, které jsou vzájemně spojeny nahoře a v dolní části stěnami domu. Konec takové budovy je obvykle zhotoven ze stejných materiálů jako stěny budovy. Můžete také udělat vchod do podkroví. Nicméně, to může být typu mansard.

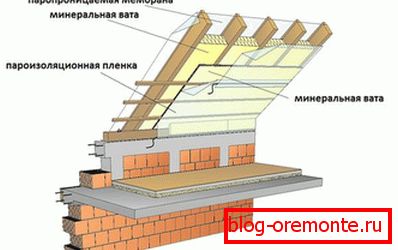

Dnes je velmi módní postavit další podkrovní pokoj. Izolovaný od vnitřního vazníku systém střešní krytina vám umožní vytvořit skutečný obývací pokoj.

Úhel štítové střechy by měl přispět k nezávislému srážení dešťové vody a roztaveného sněhu.

Návrh štítové střechy

Designy štítu jsou nejoblíbenější v jednopatrových budovách.

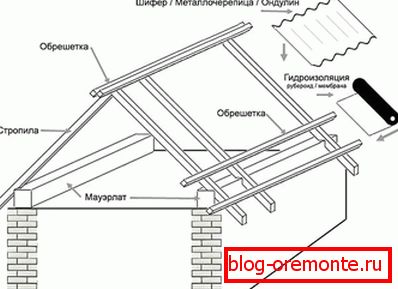

Stropní konstrukce štítu obsahuje:

• krokve;
• přepravky;
• nakloněné roviny;
• rozhodce;
• horizontální žebra;
• koně;
• endovy;
• převisy.

Úhel sklonu

Jedním z nejdůležitějších prvků spolehlivé střechy je úhel sklonu nebo, jinými slovy, úhel sklonu. Jeho hodnota je přímo závislá na klimatu každé konkrétní oblasti, vlastnostech střešních materiálů a architektonickém návrhu budovy.

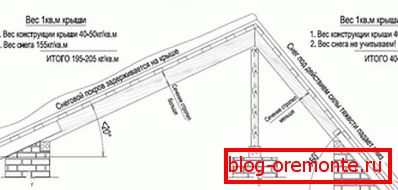

Čím větší je úhel sklonu střechy, tím méně sněhu se sbírá a tím větší tlak větru musí odolat. Proto v oblastech, kde je velké množství srážek, je střecha vždy postavena ve velkém úhlu, takže velké množství sněhu, které by mohly zhroutit stavbu, se na ní nehromadí.

1. Rychlost sněhu stoupající ze střechy závisí také na povrstvovém materiálu.
2. Kvalita střešních krytin závisí také na jejich hmotnosti. Proto je třeba toto zohlednit při vytváření bezpečnostní rezervy pro střešní systémy.

Dávejte pozor! V oblastech, kde silně vítr často vyfouká, jsou střechy jemně skloněny, aby se snížil tlak větru. U střechy štítu však nesmí být úhel sklonu menší než 5 stupňů, bez ohledu na klimatickou oblast.

Náklady na stavbu závisí na svahu a jeho správné volbě. Koneckonců, abyste pokryli střechu strmým svahem, potřebujete větší množství střešního materiálu a pracovní sílu pracovníků.

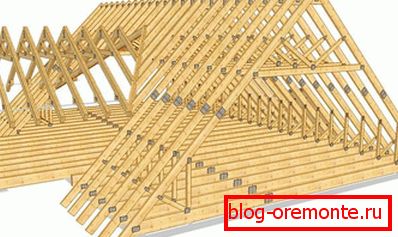

Přístrojová vaznová struktura

Struktura střešního systému štítové střechy je určena tvarem střechy, počtem vnitřních sloupů, délkou průřezu mezi sloupy a dalšími faktory.

Rohové nohy jsou hlavní částí konstrukce vazníků. Jsou položeny podél svahu střechy a slouží jako podpěra lávky.

Kladky v těchto budovách jsou dvou typů:

• visící - které jsou založeny na stěnách domu jen končí, bez účasti mezilehlých sloupců;
• Závěsné - které spočívají na stěnách domu, koncích a střední části.

Při stavbě domů se světlými stěnami pro montáž střechy byly použity závěsné krokve. Jejich hlavní výhodou je, že mohou překrývat dlouhý úsek. Tento prvek systému vazníků funguje při kompresi a ohýbání.

Díky svým technickým vlastnostem se ramena zatěžují pouze dvěma extrémními podpůrnými sloupky - stěnami budovy. Výrazný efekt trhání je zaměřen na krokve. Za účelem zmírnění tohoto účinku a zabránění rozdílu nožních nožiček se používá utahování: dřevěné nebo kovové. Jsou fixovány na základně krokví. Trám se vzpěrami je posílen paralelně s utažením, pokud je délka úseku větší než 8 metrů. V případě, že rozpětí je menší než 8 metrů, mezi horní část krokví a utažení se vloží špička.

Vyšší nastavení utažení upevnění zaručuje silné a dlouhotrvající spojení s krokvemi a bez ohledu na to, jakou kvalitu jsou, z čeho jsou vyrobeny. Účelem všeho je zabránit roztažení krokví a zmenšení průhybu. Tato technologie se neustále uplatňuje ve střešních systémech mansardových střech.

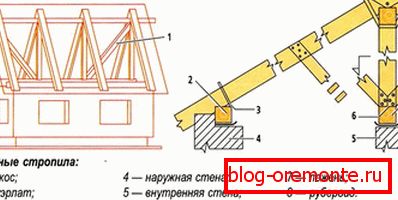

Pokud mají budovy sloupové mezilehlé sloupy nebo středovou nosnou stěnu, lze zde použít šikmý nosník. Mohou být použity, pokud velikost rozpětí není větší než 6,5-7 metrů.

Dávejte pozor! Instalace dalšího sloupce umožní překlenout šířku přesahu 11,5-12 metrů a dva sloupce na 15-15,5 metrů.

Typ základů krokve pro střechu závisí na stavebních materiálech použitých při stavbě domu a jeho konstrukci.

Dávejte pozor! Střešní systém s použitím stěnových střešních nosníků pro střechu, ceteris paribus, který je jednodušší a snadnější k montáži ve srovnání se stejnými systémy. Kromě toho použití tohoto typu krokví šetří dřevo a tím i materiálové zdroje zákazníka.

Při použití závěsných a namontovaných trámků současně s několika úseky při konstrukci jedné střechy je možné je střídat různými způsoby.

Před instalací systému vazníků je nutné absolutně provést všechna měření, vypočítat počet farem a určit nejúspěšnější možnosti jejich spojování s jinými prvky střechy. To je nejvíce časově náročná a hlavní část celého procesu výstavby štítové střechy. Spolehlivost a životaschopnost celého stavebního prvku závisí na přesnosti a důkladnosti výpočtu. Tato část práce by proto měla být svěřena odborníkům.

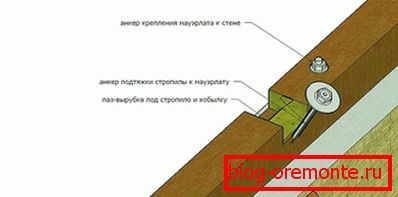

Obsahuje montážní mowerlat

Mauerlat je součástí střešní konstrukce, dřeva o průřezu nejméně 10 x 10 cm a obvykle 15 x 15 cm. Je to podpora krokví. Jeho hlavním účelem je rovnoměrné přerozdělení zatížení, které vytváří střecha konstrukce. Kromě toho plní funkci druhu nadace.

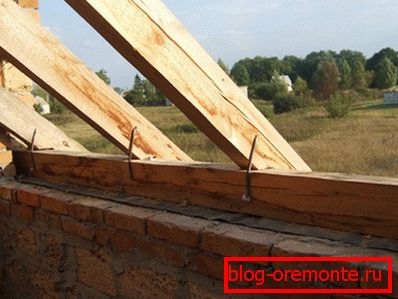

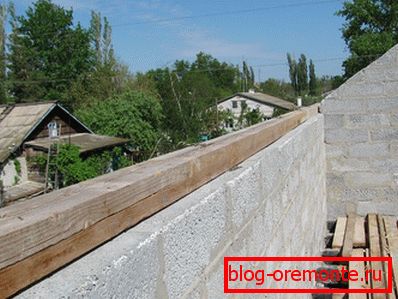

Mauerlat je instalován po celé délce budovy, uzavřený pod nohou krokve. Chystá se na horní stěnu. Mauerlat lze upevnit podél osy nebo blíže k okraji stěny, ale ne méně než 5 centimetrů od vnější hrany. To závisí na technických vlastnostech stěny.

Při výrobě mauerlatovů se zpravidla používá dřevo. Při instalaci kovové střešní podstavce je však možné použít různé jádro kovového profilu.

Aby se zabránilo deformaci větrem, musí být nosník síly co nejtěsněji připevněn ke stěně, protože střecha je prakticky obrovská plachta.

Mauerlat je položen na vrcholu střešního materiálu nebo jiného vodotěsného materiálu, ne méně než 40 centimetrů od horního okraje podkroví. Běží se na stojanech, které jsou řezány do nohou ve vzdálenosti 3 až 5 metrů. Úhel mezi nosníkem vaznice a vzpěrou by se měl přiblížit k přímce. Při velké délce nosníků se předpokládá instalace dalších opěrných podpěr, které jsou založeny na lehátkách.

Obecně platí, že výkonová deska je celý systém vzájemně propojených částí, které jsou připevněny k krokve. Takto se po obvodu střechy vytvoří poměrně silná šikmá základna.

Když se používají úzké vazníky, konstrukce střešního střešního nosníku může ohrožovat. Abyste tomu zabránili, použije se speciální výztužná mřížka, která je namontována ze svorek, vzpěr a šroubů. Pro výrobu takové mřížky se používají desky o rozměrech 25 x 150 milimetrů nebo dřevěné desky z kulatiny o průměru nejméně 130 milimetrů.

Systém střešního nosníku je nosným podkladem šikmé střechy, která se skládá z nosníků, šikmých podpěr a svislých sloupů. Díky upevňovacím prvkům (regály, šrouby, vzpěry, vzpěry apod.) Jsou krokvy kombinovány do systému krokví. Koberce mohou být vyrobeny z různých materiálů: kovu, železobetonu, dřeva nebo mohou být smíchány v kompozici.

U nejběžnějších střešních konstrukcí je možné velikost dřeva pro krokve od 40x150 mm do 100x250 mm. Tyto parametry závisí na délce mezi nainstalovanými krokvemi, na délce krokví nožnic a nutně na předpokládané velikosti srážek sněhu a zatížení větrem pro danou oblast.

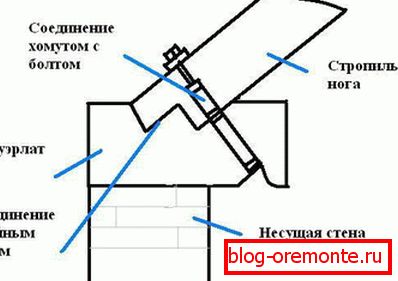

Základem systému střešního krovu jsou krovové nohy nebo jen krovy nebo krovy. Jsou položeny pod úhlem, který se rovná sklonu střechy, a dolní konce jsou připevněny k kovové konzole nebo lamely k výkonové desce.

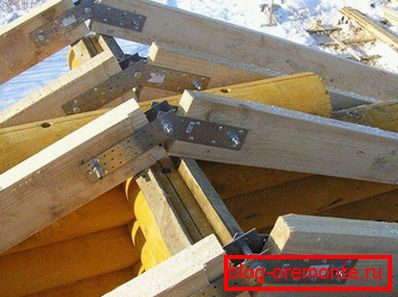

Závěrečnou součástí sestavy střešního nosníku je spojování všech prvků pomocí spojovacích prvků. K tomuto účelu se nejčastěji používají kovové rohy nebo svorky, ale v poslední době se také stále častěji používá šroubováků.

Typy štítových střech

Nejpraktičtější je štítová střecha se sklonem 35-40 stupňů.

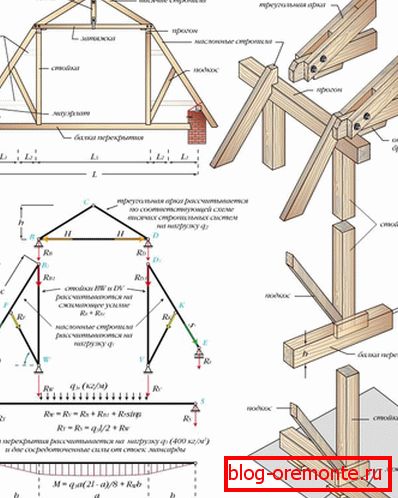

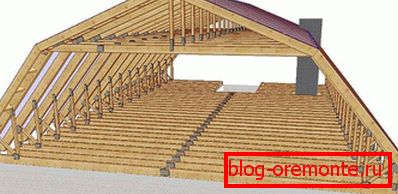

V této poloze je zatížení rovnoměrně rozděleno, avšak půdní prostor není vhodný pro vybavení místnosti. Může být použita jako pomocná. Taková vada může narovnat poškozenou střechu štítu, sestávající ze 2 prvků - spodní část s ostrým sklonem a vrchol jemným. Jedná se o stavbu mansarda. Tato střecha vydrží významné zatížení větrem a sněhem se z ní dostává dobře. Systém krokve pro "dům v obci" umožňuje vybavit podkroví v jiné obývacím pokoji.

Pečlivé a přesné měření jsou základem pro vytvoření štítové střechy. Při montáži je nutné respektovat absolutní přesnost a přesnost. Proto musí být konstrukce štítové střechy převedena na vysoce kvalifikované odborníky, kteří mají všechny potřebné znalosti teorie a praktické aplikace. Shrneme-li vše výše uvedené, můžeme říci následující: štítová střecha má řadu nesporných výhod. Jedná se o jednoduchost technického výkonu, nízkou pravděpodobnost úniku, vysokou pevnost a odolnost proti opotřebení, snadnou opravu v případě poruchy, možnost uspořádání plnohodnotného obývacího pokoje v podkroví, vynikající úspory, protože jeho konstrukce vyžaduje relativně malé množství stavebních materiálů.
