Posuvná opěrka pro krokve, použití posuvného nosníku

Navzdory bohatství moderních stavebních materiálů, které se vyznačují dlouhou životností a přijatelnými náklady, přirozeným dřevem po staletí neztrácí své vedoucí postavení v soukromé bytové výstavbě, a to díky ekologické bezpečnosti a mimořádné energetické účinnosti. Konstrukce tyčí ve tvaru tyče nebo dřevěných domů však vyvolává jeden problém - silné smrštění konstrukce, které ji neumožňuje okamžitě zablokovat. Kvůli této zvláštnosti materiálu nelze okamžitě začít s interiérovou dekorací a přestěhovat se do nového domu. Aby se zabránilo deformaci střechy při smrštění, pomůže speciální zařízení - posuvné krokve, které budeme popsány v našem článku.

Zařízení

Posuvné nosníky pro krokve volají speciální zařízení, které je nutné k sobě navzájem propojit, ale ponechá je s malou rezervou výkonu, což zabraňuje deformaci konstrukce během smršťování. V každodenním životě se tyto spojovací prvky často nazývají jezdce nebo lyže. Skládají se ze dvou částí, z nichž jedna je pevná a druhá je schopna klouzání. Posuvné podpěry jsou vyrobeny ze silného kovu odolného proti korozi, který odolává těžkým nákladům. Výhody této metody montáže krokve jsou:

  • Schopnost střechy měnit svou geometrii v procesu smršťování, takže konstrukce střechy může být provedena ihned po dokončení stavby dřevěného domu bez čekání na úplné vyschnutí dřeva.
  • Usnadnění procesu připevňování krokví. Použití speciálních mobilních spojovacích prostředků snižuje podíl ruční práce při montáži rámu krokví, což snižuje čas strávený na střeše.
  • Poskytuje bezpečné uchycení. Továrně vyráběná kluzná ložiska podstupují několik stupňů kontroly jakosti, a proto jsou zaručena, že vydrží sněhové a větrné zatížení, které krokve procházejí během provozu.

Mějte na paměti, že mobilní spojovací prvky pro krokve podléhají intenzivnímu zatížení během provozu, proto jsou vyrobeny pouze z vysoce pevných nízkorizových ocelí o tloušťce nejméně 2 mm.

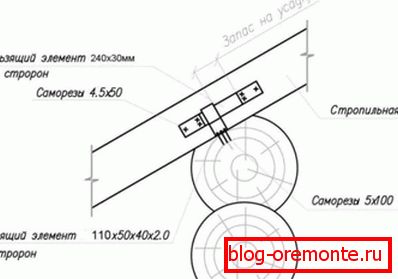

Posuvná montáž pro krokve

Funkce

Smršťování - proces změny velikosti dřevěných budov v důsledku snížení obsahu vlhkosti dřeva, který trvá 1-3 roky od data výstavby. Nejaktivnější smrštění se vyskytuje v prvním roce, během kterého může být dům nižší o 1-2 šířky 1-2 korun. Je to proto, že tato vlastnost stromu se nedoporučuje provádět překrytí střechy ihned po skončení výstavby. Posuvná opěrka pro krokve řeší tento problém provedením následujících funkcí při konstrukci nosného rámu:

  1. Zabraňte deformaci krokví v procesu smršťování dřevěného domu. Díky takovým pohyblivým systémům se nožky krokve přizpůsobují velikosti a geometrii konstrukce a kompenzují expanzní zatížení, kterým jsou nosné stěny vystaveny.
  2. Zajištění mobility rámu během provozu. Dřevo je přírodní materiál, který může během provozu i po ukončení smršťování změnit svou vlhkost a velikost. Dřevěné domy se říká, že "dýchají", takže střešní rám střechy by se na ně měl přizpůsobit, také se měnící rozměry se zvyšující se nebo klesající vlhkostí.

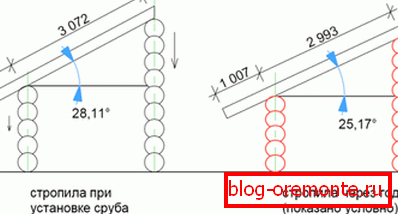

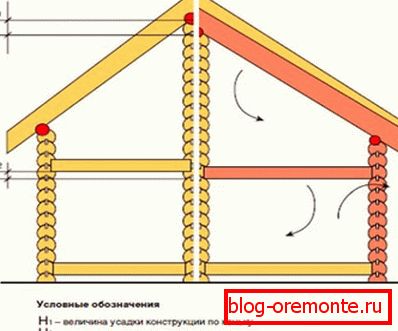

Změna úhlu kladiva v důsledku smrštění Proces smrštění dřevěného domu

Dávejte pozor! Mnoho lidí se domnívá, že pokud jsou krokve a krabice domu vyrobeny ze stejného materiálu, pak se systém krokví nebude během procesu smršťování deformovat. Ve skutečnosti je smrštění různých konstrukčních uzlů nerovnoměrné. Když k tomu dojde, změní se velikost a geometrie prvků rámu v několika rovinách najednou.

Druhy

Použití pohyblivých upevňovacích prvků pro upevnění nožních nožů na mauerlat je jediným způsobem, jak zabránit deformaci střechy při smršťování dřevěných domů. Spravidla mají posuvníky spíše typickou konstrukci, která se skládá ze statického základního vodítka a rohu se smyčkou, která se po ní pohybuje. Existují tyto typy mobilních spojovacích prvků:

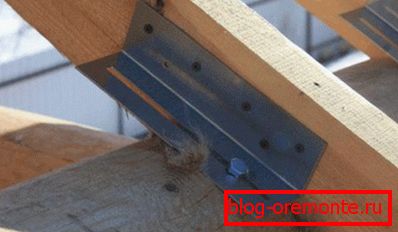

  • Otevřít typ Posuvné upevnění pro otevřené krovy jsou skládací konstrukce sestává z kolejnice pevně uzamčené na krokvích a rohu, který je připevněn k krokví mauerlat kostry. Různé modely se liší pouze dvěma faktory: počtem otvorů pro montáž, které mohou být od 1 do 5, stejně jako rezervní výkon. Minimální výkonová rezerva kluzného ložiska je pouze 60 mm a minimální - 160 mm. Čím je tento parametr větší, tím lepší je upevnění chrání před deformací a zajišťuje maximální mobilitu krokví. Otevřete kluzné ložisko

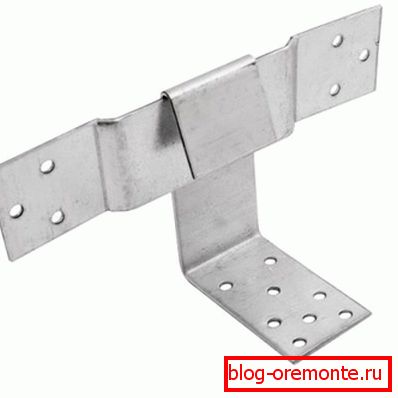

  • Uzavřený typ. Klouzavá podpora krokve uzavřená, na rozdíl od otevřených, se nesbírá a nerozumí. Jedná se o pevnou, monolitickou konstrukci, která se okamžitě prodává a instaluje. V tomto případě má roh připevněný k výkonové desce smyčku, přes kterou je během výrobního procesu upevnění vodicí lišta držena a připevněna k krokve. Uzavřený mobilní konektor

Profesionální mistři zastřešení se domnívají, že pohyblivé podpěry pro otevřené krokve jsou pro instalaci mnohem pohodlnější, zvláště pokud je nosný rám sestaven nezkušeným pracovníkem. Na druhé straně jsou uzavřené podpěry spolehlivější v provozu a také odolávají těžkým nákladům.

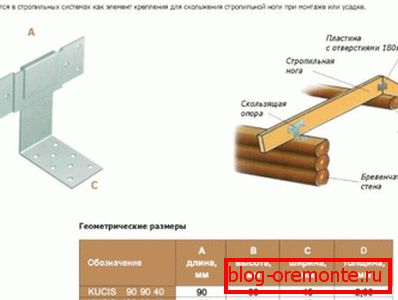

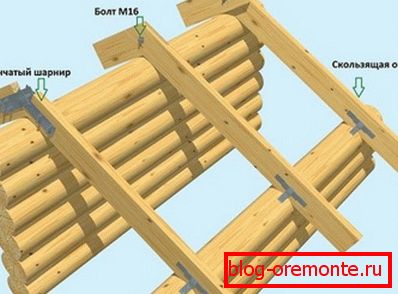

Charakteristika pohyblivých upevňovacích prvků Další verze konstrukce kluzné podpěry

Montážní technika

Proces montáže střešního rámového rámu pomocí pohyblivých držáků se nijak neliší od standardního postupu. OhVyžaduje však maximální rozměrovou přesnost při výrobě prvků, stejně jako expozice stejného úhlu mezi základnou střechy a koncem nožního ramene při jeho instalaci. Trubkový systém je nainstalován v následujícím pořadí:

  1. Za prvé, na nosných stěnách domu zásobníku mauerlat. Tento prvek nosného rámu střechy provádí podpůrné funkce, rovnoměrně rozděluje zatížení mezi podpěry a přenáší je do základů. V horních okrajích lze v logu nebo v deníku provádět funkci Mauerlat.
  2. Vytvořte šablonu vazníků, které se stanou vzorem pro výrobu všech ostatních konstrukcí krokve.
  3. Na konci každé krovinové nohy udělejte nápoj pod mowerlat. Zkušení řemeslníci si všimněte, že v žádném případě byste neměli stříhat na výkonovém štítku, protože to snižuje jeho pevnost a nosnost.
  4. Nejdříve nainstalujte první a poslední vazební pár a pečlivě zkontrolujte úhel mezi prvky pomocí ověřené úrovně budovy.
  5. Posuvná podpěra pro krokve se upevňuje na dolním konci nohy. Pro zajištění spolehlivého upevnění je třeba vodítko a posuvný kluzák upevnit pomocí 2-3 upevňovacích prvků.
  6. Horní konce nosníků v oblasti hřebenového kloubu jsou upevněny pomocí hřebíků nebo kovových desek spojených s hřebenem, což zajišťuje pohyblivost konstrukce.
  7. Mezi prvním a posledním vazníkem napněte kabel a potom nainstalujte zbytek konstrukce.

Nezapomeňte, že volba délky pohyblivé montážní lišty závisí na možném množství smršťování doma. Čím vyšší je obsah vlhkosti dřeva použitého pro konstrukci, tím větší musí být velikost sáně.

Montáž držáků
