Odtokové potrubí pro ploché střechy - zařízení a instalace

Hlavním nepřítelem každé střechy je voda, jejíž destruktivní působení vede ke zkrácení životnosti střešního materiálu, úniku. Dvojitá svahová, stoupající a dokonce jednostranná střecha mají něco proti deštěm a dešťové vodě. Jedná se o jejich svahy, díky svahu, kde se sklidí vlhkost, která není na střeše. Ploché střechy jsou méně chráněné, kaluže se nahromadí na rovinném povrchu, které nemají čas uschnout.

Stagnace vody metodicky ničí hydroizolační vrstvu, navíc se v ní hromadí prach, který se v ní vniká, čímž se tvoří blátivý substrát. Semena rostlin uvízla v této "půdě" klíčit a zničit střešní koláč s kořeny. Aby se zabránilo prodloužení životnosti, ploché střechy jsou vybaveny odtokovým systémem, který odvádí vodu z povrchu do kanalizace.

Odvodňovací systém ploché střechy

Odvodňovací systém ploché střechy — совокупность элементов, осуществляющих сбор, перенос и выброс воды, оказавшейся на поверхности кровли в результате выпадения осадков или таяния снега. Водосток с крыши оборудуют следующих видов:

1. Neorganizováno. Spočívá ve skutečnosti, že voda právě klouže ze strmých svahů. Tato metoda samořezávání se používá v soukromých domech s šikmými střechami, ale není vhodná pro budovy s plochou střechou.

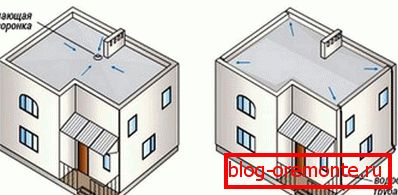

2. Exteriér. Skládá se z upevněných větracích a odvodňovacích potrubí na větrném doku. Díky gravitaci díky sklonu střechy je voda odstraněna ze svahů a odváděna do odtokového potrubí nebo sprchy. Externí odtok se používá k vypouštění vody z ploché střechy malého prostoru, zejména pro ekonomické struktury.
3. Vnitřní. Charakteristickým znakem vnitřního odtoku je, že je umístěn uvnitř zastřešení. Je navržen tak, aby splňoval specifika ploché střechy.

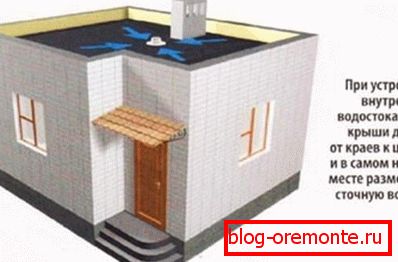

Vnitřní odtoková plochá střecha

Vnitřní drenážní plochá střecha není umístěna venku, ale pod vrstvou hydroizolace, izolace. Skládá se z:

• Odtokové žlaby instalované na povrchu střechy, na nízkých místech, postavené s razuklonkem. Funkce zúžení - sběr a filtrace taveniny a dešťové vody spadající na střechu.
• Vodorovné odtokové potrubí, které jsou instalovány pod vrstvou hydroizolace a izolace ve svahu, je-li nainstalováno gravitační odvodnění nebo bez sklonu, pokud je podtlak.
• Vertikální odtokové potrubí, které sbírají vodu z vodorovných trubek a odvádějí se do bouřlivých kanalizací.

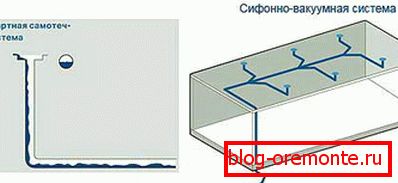

Podle způsobu pohybu vody v odtokovém systému je gravitační a vakuový typ. Princíp fungování vakuového odtoku spočívá v tom, že srážky úplně vyplňují potrubí, vytvářejí vodní sloupec, při pohybu dolů vzrůstá nejprve vzduch, vytváří prostředí podtlaku a pak odvádí vodu z odtokové nálevky, jako by to sání. V oblastech s těžkými sprchami doporučují zkušení pokrývači instalaci vakuového systému, který rychle reaguje s velkým množstvím vody a dokonce i samočistící díky rychlému pohybu trubkami.

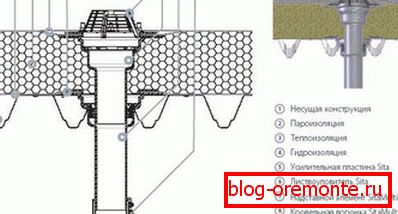

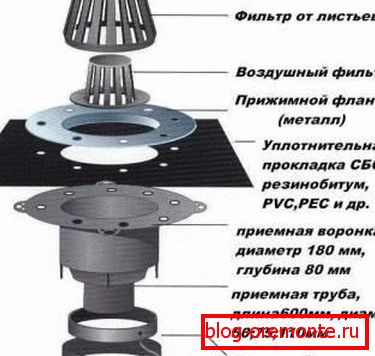

Konstrukce odtokové nálevky

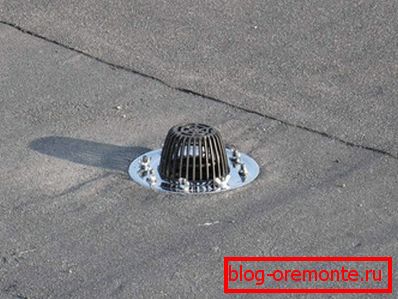

Odtoková trubka na ploché střeše splňuje sběr a příjem vody, která se hromadí na povrchu. Skládá se z:

• Spodní část, která je namontována v základně ploché střechy.
• Těsnění, hermeticky spojující horní a spodní část vypouštěcí nálevky.
• Horní část, procházející tloušťkou izolace a hydroizolace.
• Ochranná mřížka, která se nachází nad povrchem střechy a chrání vypouštěcí nálevku před pronikáním velkých nečistot a vytvářením zablokování.

Těsnost spojů mezi prvky potrubí je předpokladem pro efektivní fungování odvodňovacího systému. Při zkoumání ploché střechy po detekci úniku v 70% případů došlo k problému pronikání vody mezi spoje částí nálevky.

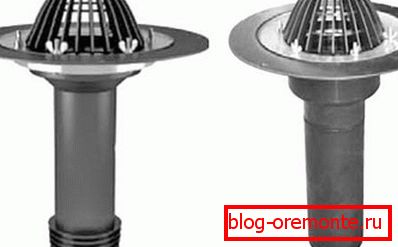

Typy odvodňovacích potrubí

Střešní potrubí může být vyrobeno z pozinkovaného kovu, mědi nebo polyvinylchloridu. Kopie pozinkovaného použití častěji než jiné, díky dostupné ceně. Měděné nálevky v důsledku transcendentálních nákladů se nezvýšily, zejména proto, že nejsou kombinovány se všemi střešními materiály. Výrobky z PVC jsou skvělé pro montáž na měkké dlaždice, šindelové, vlnité.

Ve specializovaných prodejnách jsou k dispozici následující typy odtokových nálevek:

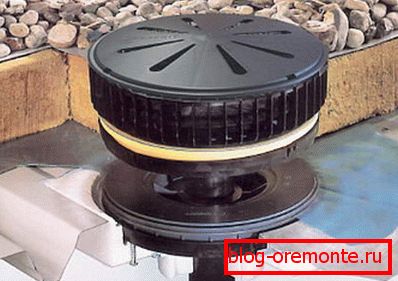

1. Kolpakovye. Pochopte, že před vámi kolpakovaya lievik, pomůže ochranná síť, připomínající víčko nebo sklo, tyčící se nad povrchem střechy. Nejedná se pouze s velkými proudy vody, ale také je odfiltruje z velkých nečistot a zabraňuje zanášení výtoku.



2. Ploché. Trychtýř, instalovaný na úrovni střešního povrchu, je namontován na ovládaných plochých střechách pokrytých dlažbou nebo asfaltem.

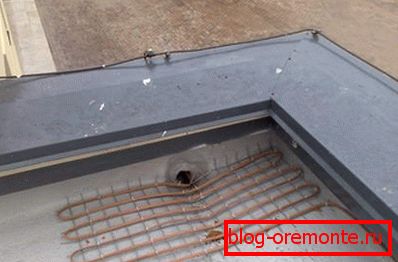

3. Vyhřívaný. Takový trychtýř je ohříván tepelným kabelem instalovaným v něm, zahříváním sněhu a zabraňuje tvorbě ledové kůry, která zabraňuje odtoku.



4. S vertikálním nebo horizontálním uvolněním.

Pravidla instalace odvodňovacích potrubí

Vytváření odtokových potrubí, profesionální pokrývače dodržují následující zásady:

• Umístěte krátery na místa pod hlavní střechou. Sklon mezi základnou a nálevkou by měl být nejméně 2 stupně a ve vzdálenosti 50 cm zvýšit na 5 stupňů. Svah je nastaven při izolačních deskách razuklonke, z expandované hlíny nebo betonu.
• Spádové kanály jsou rovnoměrně rozmístěny po povrchu ploché střechy rychlostí 1 kus na 25 metrů délky.
• Bez ohledu na oblast střechy je minimální počet vypouštěcích kanálů dva. Stejně jako v případě ucpání odtoku nebo při silných deštích, druhý zajistí nálev, který není v pořádku nebo se nemůže vyrovnat s velkým objemem vody.
• Nejmenší přípustná vzdálenost mezi kanály kanalizace - 50 cm. A od okraje střechy - 1 m.

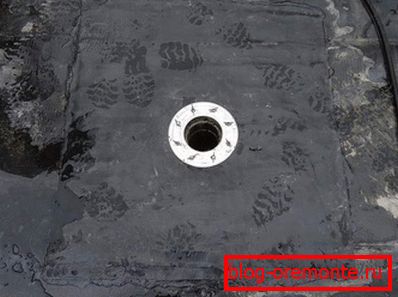

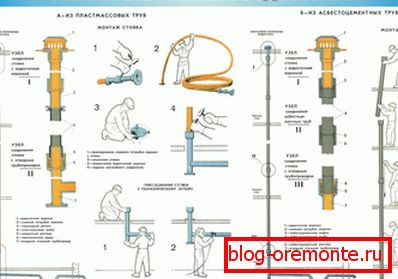

Postup instalace

Proveďte instalaci odvodňovacích nálevů na rovnou střechu následujícím způsobem:

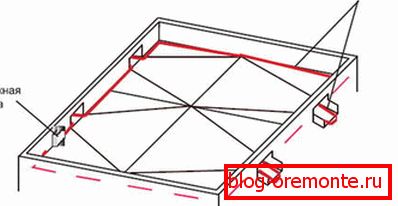

1. Povrch střechy je rozdělen na geometrické tvary rovného prostoru, který organizuje svah do centra vyplněním jílového betonu, izolace nebo lití betonu. V tomto případě je dolní část trychtýře instalována ve spodní části střechy, která je připojena k horizontální odtokové trubce.





2. Po pokládce izolace a hydroizolace připojuji horní část trychtýře na dno pomocí O-kroužku.
3. Plastová zástěra, která se nachází v horní části trychtýře, je umístěna mezi horní a dolní vrstvou krytinového materiálu a zajištěna svařenou bitumenovou záslepkou.



4. Dále zakryjte střešní dort s tmelem nebo asfaltovou střechou a vytvořte ochrannou mřížku.
5. Zkontrolují těsnost kloubů a účinnost odtoku jednoduchou kontrolou: ve vzdálenosti 2 m od trychtýře se odhodí kbelík s vodou a zjistí se, jak rychle a pokud klesne do odtoku.

Odvodňovací systém, včetně nálevek, musí být pravidelně kontrolován a vyčištěn, aby neočekávané srážky nevedly ke kolapsu střechy. Kompetentně organizovaný odtok nejenže prodlouží životnost střechy, ale také se stane zdrojem vody pro zavlažování, pokud máte zájem o zachování přírodních zdrojů.
