Nerezová komínová instalace

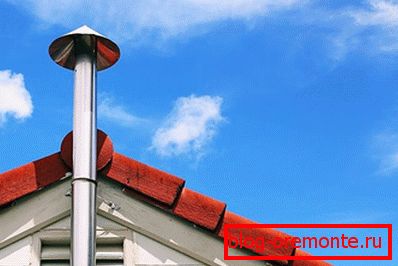

Komíny jsou nezbytné pro odstraňování plynů vznikajících při procesu spalování paliva. Přispívají k vytvoření trakce, což zvyšuje účinnost topného systému. Hlavním požadavkem na kvalitu je těsnost, která zabraňuje úniku oxidu uhelnatého. Pro své přístroje jsou používány odolné materiály, které jsou odolné vůči působení kyseliny a vysoké teploty. Jeden z nejspolehlivějších a nejoblíbenějších modelů se stal trubkou z nerezové oceli. Univerzální systém je kompatibilní s jakýmkoliv druhem kotlů a krbů, je umístěn venku a uvnitř budovy, instalace nerezového komína je jednoduchá a cenově dostupná.

Druhy

Sestavy pro montáž na komín jsou vyráběny ve dvou typech:

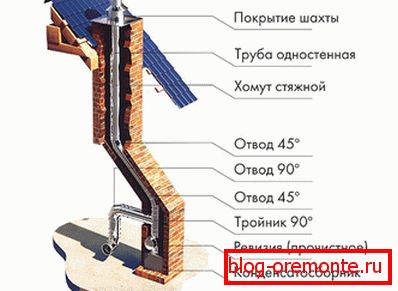

1. Jednostranný nebo monosystém - trubka ze svařované oceli, bez izolace. Tento design je cenově dostupný, ale je omezen na instalaci v interiéru. Návrh může být upevněn uvnitř cihlového komína. Jednovrstvý kov je omezen při aplikaci na teplotu až 450 stupňů. Vlnitá nerezová ocel platí také pro jednovrstvé systémy, doporučuje se použít na zakřivené části kanálu.
2. Sendvičová trubka sestávající ze dvou kovových obrysů oddělených vrstvou čedičového vlákna. Tepelně izolační izolace zajišťuje dobrou tepelnou izolaci a přispívá ke zvýšení bezpečnosti celého systému. Takový komín je univerzální - je umístěn uvnitř i venku. Tloušťka izolace je 30-100 mm, zvolená v závislosti na zimní teplotě v regionu.

Dávejte pozor! Systémy jsou vyrobeny z oceli různých stupňů, jejich vlastnosti a rozsah jsou ovlivněny podílem nečistot z chromu, niklu, titanu, molybdenu a dalších kovů. Všechny tyto prvky tvoří slitiny charakterizované odlišnou odolností vůči kyselinám a vysoké teplotě.

• AISI 409 - obsahuje 10-12% chrómu, stabilizace s titanem zvyšuje tepelnou odolnost a odolnost proti korozi, kov je dobře svařovaný, tvoří silný hermetický švy. Používá se pro spotřebiče na tuhá paliva.
• AISI 430 - se liší od malého odporu vůči agresivnímu prostředí, používá se k výrobě vnějšího pláště sendvičové trubky.
• AISI 321 - slitina je navržena pro použití při vysokých teplotách od 600 do 800 stupňů, obsah chrómu je 17-19%, nikl - 9-11% poskytuje pružnost materiálu a odolnost proti korozi.
• AISI 316 - je složen z přísady niklu a molybdenu, tyto kovy výrazně zvyšují odolnost proti kyselinám a teplu, materiál se používá k výrobě komponentů pro kotle na tekuté palivo.
• AISI 309 je tepelně odolná nerezová ocel s vysokým obsahem chrómu (22-24%), provozní teplota až 900 ° C.
• AISI 304- opakuje charakteristiku značky 316, ale obsahuje méně legujících přísad, proto stojí méně.
• AISI 310S - se liší tepelnou odolností na 1 000 stupňů a vysokou odolností proti korozi, má dlouhodobý provoz.

Silné a slabé stránky

Komíny z nerezové oceli splňují všechny požadavky na bezpečné a spolehlivé kanály pro vypouštění spalovacích produktů:

• minimální množství spalovacích produktů se usadí na hladkém povrchu;
• odolné vůči kyselým sloučeninám vytvořeným ze spalovacích produktů;
• hmotnost konstrukce nevyžaduje samostatný základ, na rozdíl od keramického systému;
• vysoký stupeň těsnosti;
• modulární systém zjednodušuje instalaci;
• Použití sendvičových trubek zajišťuje požární bezpečnost.

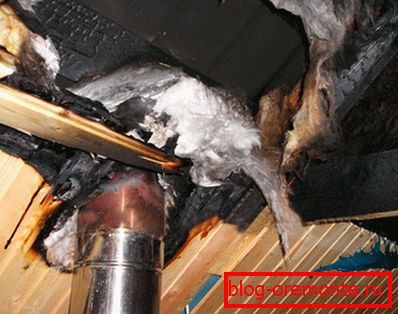

Jednoduchá konstrukce trubice je ohřívána na vysokou teplotu и может послужить причиной пожара, поэтому проходы через перекрытия нужно тщательно теплоизолировать. Instalace такого дымохода снаружи невозможен без утепления, иначе будет образовываться избыточное количество конденсата. Сэндвич-труба более универсальна и надежна, но со временем из-за расширения и сжатия металла происходит снижение герметичности сварного шва. Поэтому перед монтажом шов обрабатывают термостойким герметиком.

Kompletní sada

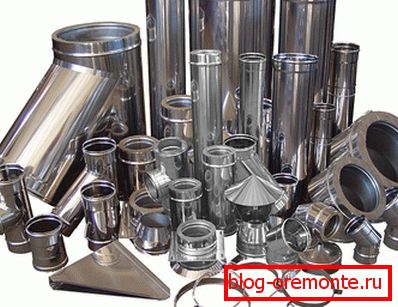

Komín z nerezové oceli se skládá z několika modulů, které jsou spojeny v určité sekvenci. Souprava obsahuje:

• T-kusy instalované ve spojení několika prvků;
• přímá délka potrubí od 0,33 do 1 m;
• koleno, reverzace, s úhlem 45 °;
• Výstup 90 ° pro připojení výstupní trysky a komínového systému;
• nádrž na sběr kondenzátu;
• prvek pro audit a čištění;
• víčko s víčkem;
• upevňovacích prvků.

Pravidla pro umístění

Při navrhování instalace takových systémů pro vypouštění spalovacích produktů berou v úvahu normy stanovené technickými normami:

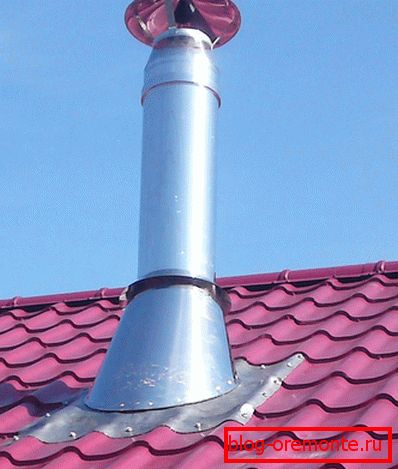

• Výstup kanálu na střeše, umístěný na ploché střeše nebo 1,5 m od hřebene, musí mít výšku nejméně 0,5 m.
• Komín, který se nachází ve vzdálenosti 1,5 až 3 m od hřebene, dosahuje své úrovně.
• Okraj potrubí, který se nachází ve vzdálenosti více než 3 m od hřebene, je zarovnán s čárou, která je 10 ° od horizontu hřebenové linie.
• Minimální výška komína je 5 m, maximální délka vodorovného úseku je 1 m.
• Tloušťka kanálových stěn pro kotle na tuhá paliva je 1 mm;
• tekuté palivo - 0,8 mm, 0,5-0,6 mm je dostatečné pro plynové spotřebiče.
• Stavební spáry nespadají na překrytí.
• Průchod střechou sendvičové trubky má mezery 13 cm, stropem 20 cm.
• Přípustný počet otáček kouřovodů je 3. Průměr potrubí není menší než průměr výstupního potrubí.

Instalace

Části z nerezové oceli se prodávají v ochranném filmu, musí být před montáží odstraněny. Komín je instalován ze spodní strany ohřívače. Je možné zvýšit spolehlivost a těsnost spojů pomocí speciálního těsnění určeného pro použití při teplotách do 1000 ° C.

Dávejte pozor! Ocelový komín je umístěn uvnitř nebo vně budovy. Druhá metoda je výhodnější, protože konstrukce nezbavuje volného prostoru a není nutné vybavit průchody stropem a střechou.

1. Na vnitřní ploše odpaliska, ve spodní části které je umístěna nádoba na kondenzát, se aplikuje žáruvzdorná tmely, která se nechá 12 hodin stárnout při teplotě +20 ° C.
2. Prvek se nasazuje na výstupní trubku chladiče, aby byl kloub dodatečně zajištěn svorkou. V této části jsou potrubí spojeny "kouřem" - další je umístěno na předcházející, takže spaliny vystupují bez překážek. Ve všech vertikálních úsecích je spojení provedeno "kondenzátem" - horní potrubí je zasunuto do spodní části, takže proudí vlhkost podél stěn.
3. Třepačka je připevněna ke stěně pomocí držáku, všechny spoje jsou předběžně ošetřeny uvnitř těsněním a zvenku jsou upevněny svorkami.
4. V dolní části je nainstalován speciální prvek pro revizi, jeho otevření je zavřeno dveřmi. Na odpal je připevněna přímá část, jejíž horní část je opatřena klapkou.
5. Dále systém stoupá na výšku přesahu. Upevnění na stěnu se provádí každých 2 m.

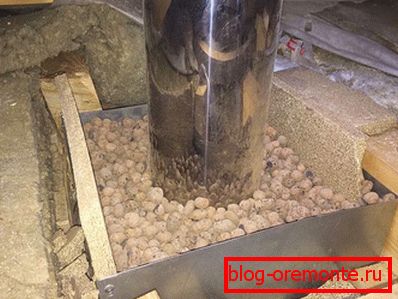

6. Instalace внутри дома потребует оборудовать проходы через перекрытия и кровлю. Для этих целей продаются готовые элементы из нержавеющей стали. Можно изготовить стальной короб самостоятельно и вырезать отверстие нужного диаметра. Свободное пространство короба заполняется негорючим минеральным утеплителем. Предпочтительнее в месте прохода установить сэндвич-трубу, для этого монтируют стартовый переходник от одноконтурного дымохода к двухконтурному, а в верхней части устанавливается обратный финишный элемент. Проход в кровле дополняется гидроизоляционной юбкой, он подбирается с учетом угла кровли.

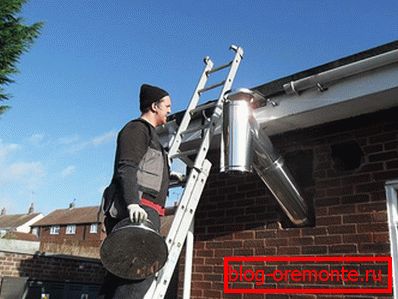

7. Pro vnější instalaci je použito sendvičové potrubí, vodorovná část z kotle do komína by neměla přesáhnout 1 m. Průchod stěnou je vyroben z kovového pouzdra o větším průměru, mezera je vyplněna čedičovým vláknem.
8. Montáž začíná odporem, který má odtok pro kondenzát a revizi. Plochy jsou spojeny se vstupem horní části do dolní části a zajištěny kovovými svorkami. Upevnění na stěnu se provádí pomocí konzol s intervalem 1,5 m. Horní řez je uzavřen komínem s ochranným víčkem.

Montáž vnějšího nebo vnitřního potrubí pro odvod kouře z nerezové oceli se provádí podle schématu, je důležité bezpečně upevnit prvky, aby se zabránilo úniku plynu.
