Návrh střešních střech - zařízení a schémata

Výběr typu střechy pro projekt budoucí výstavby je velmi důležitou etapou stavby. Chyba v této otázce je drahá: celistvost obrazu je zničena, harmonie a úcta vymizí. Architekti a designéři často doporučují čtyřstrannou střechu, aby se mohly překrývat s vlastními rukama. Její zařízení úspěšně spojuje rozpoznatelný vzhled, spolehlivost a praktičnost, před nimž žádný majitel domu nemůže odolat.

Vzhled a design

Střecha čtyřkolejného typu se skládá ze čtyř protínajících se rovin, svahů. Dvě z nich, trojúhelníkové tvaru, nazvané konec, nahrazují štíty. Zbývající dva - lichoběžníkovité, známé jako fasáda. Rozsah svahu svahů leží v rozmezí 15-60 stupňů a výběr střešního materiálu omezuje pouze představivost. Návrh kyčelní střechy se skládá z následujících povinných prvků:

1. Skate, nacházející se na samém vrcholu střechy, na křižovatce svahů.
2. Svahy, čtyři plochy pod úhlem k základně střechy a pokryté zastřešením.
3. Převisy, části střechy, vyčnívající mimo obvod základny, nutné k ochraně stěn budovy před vniknutím vody. Přesahy jsou tvořeny prodloužením nožních nožiček nebo speciálních částí - pletenců.
4. Krovinový systém, který není viditelný zvnějšku, ale je to rám, podpěra pro čtyřstěnnou střechu tvořící jeho geometrii.
5. Odvodňovací systém, který poskytuje odběr nadměrné tekutiny z povrchu střechy chetyrehskatnoy. Obvykle je sestaven vnější žlab, skládající se z žlabu, vstupního lávce a svislé trubky.
6. Snegozaderzhateli, malé strany se nacházejí na okrajích sjezdovek, které brání náhlému kolapsu sněhu nahromaděného po sněžení.

Odrůdy forem

Pojem "chetyrekhskatnaya" skrývá několik druhů střech, skládajících se z takového množství sjezdovek, ale s jiným zařízením:

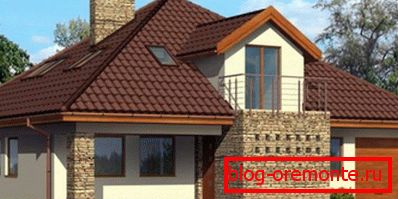

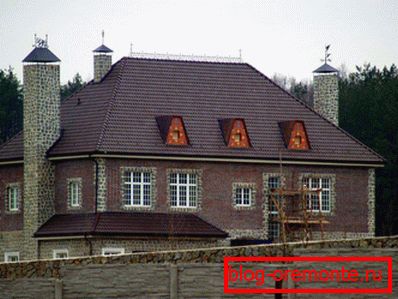

• Čtyřhranný kyčel. Klasická četba, střecha se čtyřmi svahy, z nichž dva jsou trojúhelníkové a dva lichoběžníky. Sjednotí se tak, aby vytvořily hřeben, jehož délka je menší než délka domu. Systém vazníků na bederní střechu odkazuje na struktury s vyšší složitostí, je obtížné navrhnout a sestavit s vlastními rukama.

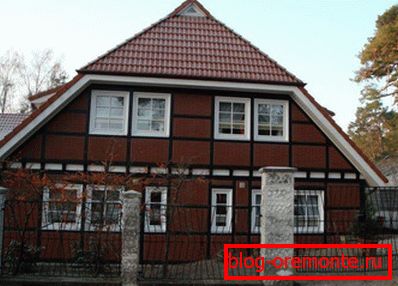

• Chetyrekhvalmovaya holandský čtyři. Objektivně uvažování, tento názor lze připsat dvojí-sklon a chetyrehskatnymi střechy. Holandská střecha se skládá ze dvou svahů ve tvaru lichoběžníku a dvou malých, trojúhelníkových zkosených boků. Boky úplně nenahrazují štíty, což umožňuje instalovat obvyklé vertikální okna namísto střešních oken, které jsou mnohem dražší.

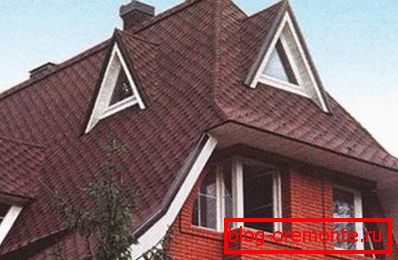

• Polotvrdý chetyrehskatnaya dánský. Dánská střecha se skládá ze čtyř sjezdovek ve tvaru lichoběžníků, které se liší velikostí. Boky nezačínají od hřebene, ale mírně dolů, opouštějí místo pod trojúhelníkovým koncem. Pediment se používá pro vybavení s vlastními rukama vertikální osvětlení nebo okno pro vikýře.



• Čtyřmístný mansard. Skládá se ze dvou trojúhelníkových boků a dvou zlomených svahů a variabilního úhlu sklonu. Takové složité zařízení je nezbytné pro vybavení obytného podkroví s vysokým stropem.

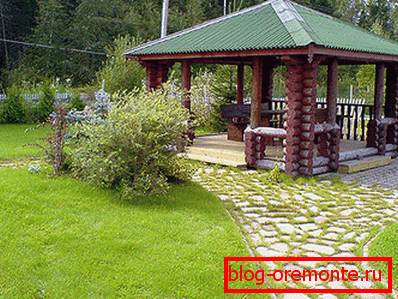

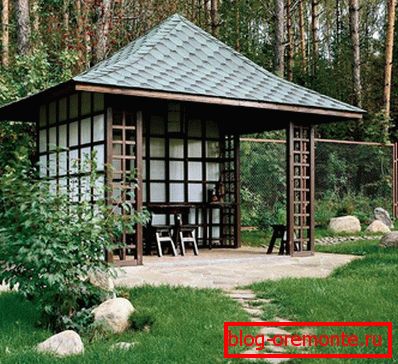

• Tent chetyrekhskatnaya. Na rozdíl od kyčlí je střecha kyvné uložena na budovách čtvercového tvaru. Proto všechny čtyři stingrays mají stejný trojúhelníkový tvar a velikost. Zařízení střechy typu kyčle neumožňuje přítomnost hřebenu, protože svahy jsou spojeny v jednom bodě, na vrcholu.

Projektování

Střecha ve čtyřech krocích je složitá struktura, která vyžaduje přesné výpočty a projekt. Pokud dříve tyto úkoly prováděly pouze zkušení řemeslníci a návrháři, nyní je každý může vyřešit pomocí počítače a speciálního softwaru. V průběhu výpočtů je vypracován a určen program:

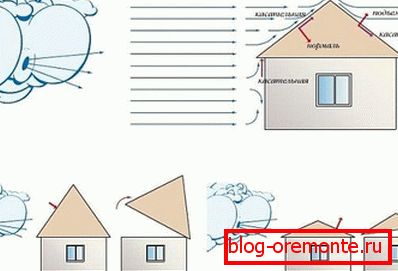

1. Úhel sklonu šikmé střechy. Tento parametr je ovlivněn zvoleným zastřešujícím materiálem, hodnotou zatížení větrem a sněhem. Pokud provádíte vlastní výpočty, můžete použít referenční tabulky s připravenými úhly pro různé klimatické zóny.

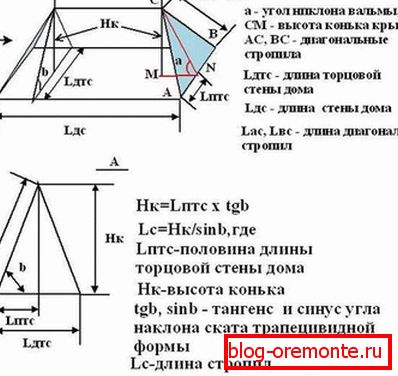

2. Výška hřbetu stoupací střechy. Závisí pouze na úhlu sklonu svahů a požadované výšce stropu podkrovní místnosti.



3. Délka a průřez prvků vazného systému. Určují se po určení trvalého a dočasného zatížení, které musí nést. Chcete-li to provést, vypočítat celkovou hmotnost zastřešení, podlahy a podlahu podkroví, podpěrné prvky. A také zkontrolovat s údaji o zatížení sněhem.



4. Počet dalších položek. Pokud délka krokví a dalších částí systému vazníků přesahuje 6 metrů, do konstrukce se přivádí další součásti, čímž se zvýší její pevnost a stabilita.

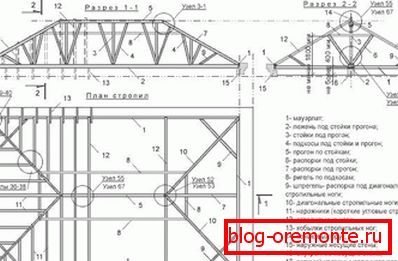

Výsledkem konstrukčního procesu je schéma, které odráží skutečnou velikost a relativní polohu částí kyvné střechy.

Systém zavěšení

Střecha se čtyřmi rozteči spočívá na rámu nazývaném vazníkový systém. Téměř všechny jeho prvky jsou vyrobeny z jehličnatého dřeva. Vzhledem k tomu, že dřevo je materiál přírodního původu, má na ni vlhkost a bakterie. Pro snížení jeho chování antiseptické ošetření hlubokého proniknutí a zpomalovače hoření k ochraně proti požáru. Krovinový systém čtyřstupňové střechy zahrnuje:

• Mauerlat Nosník z tyče, která rozděluje hmotnost střechy na obvod nosných stěn.
• Stojany. Svislé podpěrné prvky, které jsou instalovány na podlaze nebo nosníky stropu, aby se zabránilo vychýlení nožnic.
• Nohy ramínek. Diagonální krokve tvoří okraje kyčelního svahu střechy, jsou namontovány s jednou stranou na hřeben a druhou do různých rohů mauerlatu. Povrch kyčle je nastaven pomocí žebříků, upevněných na diagonálních nohách. Obvyklé krokve slouží jako podpora pro lichoběžníkové paprsky.



• Utahování. Vodorovně umístěný nosník utahující nohy dvojice vazníků, aby se zabránilo šíření stěn.
• Strut Jsou nastaveny v úhlu k nohám krokví, aby se zabránilo vychýlení, a opírají se o podpěry v regálech nebo na výkonové desce.
• Hřeben běží. Tyč spojující vrcholy stojanů slouží jako podpěra pro střešní páry.
• Přepravka. Podklad pro podlahovou krytinu střechy. Pro měkkou, válcovanou montáž pevnou bednu a pro pevnou mřížku.

Instalace čtyřstranné střechy s vlastními rukama je skvělý způsob, jak doplnit architektonický design soukromého domu. S úsilím a budováním sami nebo pronájmem profesionálních řemeslníků se majitel domu stane majitelem pohodlného a krásného domu!
