Návrh okna na střeše

Tradiční okno pro střešní okno na střeše vypadalo zpočátku velmi skromné, bylo zamýšleno pouze na větrání prostoru podkroví. V průběhu doby se v důsledku přelidnění evropských měst využívaly pomocné půdní prostory jako bydlení. Pak bylo potřeba plné okna, které umožnily zvýšit osvětlení podkroví.

Typy oken

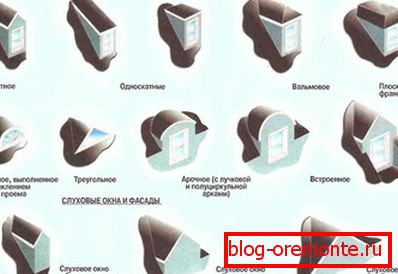

Nezaměňujte okna vikýřů s podkrovními bloky, které se v jejich zařízení liší od prvních. Na rozdíl od mansardů, kde je rám se sklem instalován přímo v rovině střechy, je to malá nástavba, u které je z jedné stěny vybudováno okno. Vyznačují se širokou škálou tvarů, které dávají vzhled každé budovy zvláštní chuť (věnujte pozornost domům v Paříži). V závislosti na druhu střešní konstrukce jsou všechna okna pro vikýře podmíněně rozdělena do následujících tříd:

• čtverhranný vestavěný do jednoramenné střechy;
• podobné moduly pro střechy s dvojím sklonem;
• trojúhelníkové bloky;
• panoramatický typ;
• výstavba mansardů;
• polokruhový tvar atd.

Vedle svého hlavního účelu (větrání nebytových podkroví) mohou být tato okna použita jako nouzový východ k střeše domu. Je-li vybaven obývací částí - jsou určeny pro přirozené osvětlení podkroví.

Zvažte každý z těchto typů podrobněji.

4-uhelné moduly montované na dvoustupňové a jednostupňové střechy se sklonem větší než 15 stupňů jsou považovány za klasickou verzi okna vikýře.

Trojúhelníkové bloky se nejčastěji nacházejí v předměstských budovách (chatách). Nemají boční stěny, protože jejich funkce je prováděna ve svazích střešní okna. Celková délka spojů takového modulu s povrchem střechy je snížena a výsledkem je snížení objemu hydroizolačních prací. Nevýhodou je mírné snížení osvětlení místnosti (s výjimkou případů, kdy je přední plocha okna vyjmuta v rovině fasády budovy).

Oval - nejzajímavější a atraktivnější řešení (z hlediska designu fasády domu). Bezproblémově zakřivené linie svahů takových konstrukcí jsou schopny dát každé struktuře spíše originální a atraktivní vzhled.

Výrobní rámec

Zařízení okna vikýře předpokládá předběžný výkres náčrtu, který bere v úvahu jak funkční, tak i dekorativní účely. Geometrické rozměry a počet otvorů jsou zvoleny s ohledem na parametry samotné střechy a ve většině případů by jejich celková šířka neměla být více než polovina délky střechy. Není nutné mít okna v řádných řádcích, je povoleno je instalovat na různých úrovních.

Nižší řez okenního rámu by měl být proveden ve výšce asi jeden metr od podlahy v podkroví. Jeho horní část by měla být umístěna ve výšce asi 2 metry. Tuto hodnotu lze změnit v případě, kdy je nutné zvýšit osvětlení prostoru pod střechou.

Doporučujeme konstrukci rámce současně s uspořádáním vazného systému. Konkrétně, trojúhelníkové okno předpokládá přítomnost malého hřbetu, trámů a beden ve svém rámu.

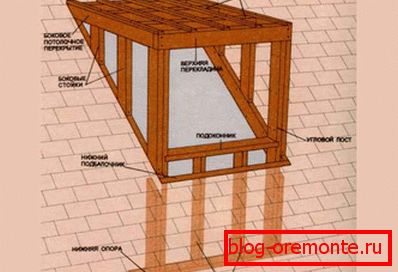

Při uspořádání střešního systému obytné konstrukce v místech okenních rámů je nutné přidělovat plochy se zpevněnými nosníky, které mohou z namontované konstrukce získat dodatečné zatížení. Všechny následující operace by měly být provedeny v tomto pořadí:

• Na zesílených trámcích jsou namontovány dva příčné nosníky, z nichž jeden (dolní) je instalován na úrovni obložení stěny a druhá je nastavena podle konstrukční výšky
• postranní stojany rámu, překrývající se na horní straně příčné tyče, jsou namontovány na dolním nosníku;
• rám vytvořený současně je připevněn k druhému (hornímu) nosníku se speciálními podélnými tyčemi, které spočívají na zpevněných krokvech;
• Pořadí přípravy krokví pro okno vikýřů se neliší od podobných operací na uspořádání střechy domu.

Dávejte pozor! Montáž příčných nosníků rámu by měla být provedena bez řezání ve zpevněných ramenních nohách, což by mohlo výrazně snížit jejich nosnost. Pro upevnění elementů použijte speciální kovový spojovací materiál.

Všechny operace při instalaci prvků rámu musí být řízeny olovem a rovinou. Teprve po jejich dokončení postupujte k instalaci hřebenového nosníku a zbývajících krokví.

Dokončete

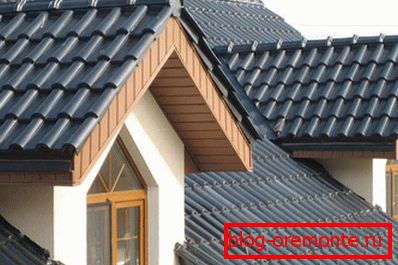

Pod podkladovým rámem se rozumí podšívka bočních stěn jednoho nebo druhého materiálu odolného proti vlhkosti. Horní část konstrukce (střecha) se uzavře současně s uspořádáním hlavní střechy.

Dávejte pozor! V procesu instalace je třeba se obávat, že nepropustíte trhliny vytvořené v kloubech okna vikýře s povrchem svahu. Takový předsudek zabrání vzniku nežádoucích úniků v těchto místech.

Uspořádání okenního typu "mansard" se provádí vložením do roviny hlavní střechy. Většina uživatelů je doporučeno, aby tyto bloky zakoupili v hotové podobě, po které budou muset být namontovány pouze v souladu s doporučeními uvedenými v pokynech.
