Konstrukce kyvného střechy - zařízení a výkresy
Je těžké si představit dům bez zdí, ale je prostě nemožné si to představit bez střechy. Střecha chrání vnitřek chladu, deště a sněhu díky tomu, že se její domov stane atraktivním, dokončeným vzhledem. V neposlední řadě se jedná o širokou škálu možností, jako je tašková střecha, odolný design, který zaručuje dlouhou práci a bezpečnost.

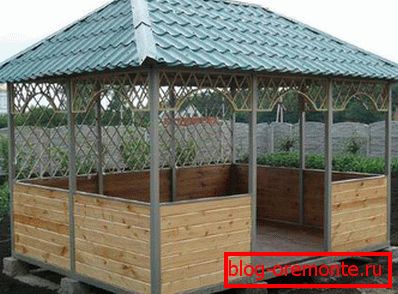

Designéři v plné síle využívají všechny možnosti bederní střechy, aplikují je v projektech domů s obytným podkrovím, bobovými okny, vikýři, balkony. Moderní zastřešovací materiály umožňují harmonickou montáž do jakéhokoliv architektonického stylu. Šikmá střecha vypadá skvěle na malém altánku, zahradním domě nebo reprezentativní chalupě. A z čeho se skládá a jak ji postavit, řekneme v našem článku.
Vzhled
Šikmá střecha se vztahuje na čtyři šikmé, protože je tvořena článkem čtyř ramp. Na rozdíl od dvukhskatnyh odrůd s štítky, nemá je, na tomto místě jsou boky. Hip svahy, také nazývané koncové trámy, jsou tvořeny speciálními prvky krovinového systému - šikmé klenuté nohy a mají trojúhelníkový tvar. Další dvě svahy ve tvaru lichoběžníku označované jako přední.
Střešní zařízení typu kyčle se skládá z následujících součástí:
- Kůň. Horní část kyčelní střechy, linka spojující vazníky, jejichž délka je poněkud menší než celková délka domu.
- Boky. Dva trojúhelníkové svahy, které nahrazují fasády domu. Začínají od konce brusle a přečerpávají převisy na úrovni mauerlatu.
- Trapézové stingrays. Rampy, které mají tvar lichoběžníku, jsou tvořeny běžnými krokvemi.
- Převisy Část střechy, která se rozkládá za obvodem domu, je tvořena prodloužením nožních nožiček nebo hřebenů. Přesah bederní střechy je velmi potřebný, protože chrání povrch stěn před vlhkostí a zvyšuje jejich životnost.
- Rafterový systém. Sada prvků kostry střechy, která nesou váhu zastřešení, tvoří úhel sklonu svahů.
- Střešní krytina. Materiál ve formě listů, rolí nebo jednotlivých modulů, který slouží k vodotěsnosti střechy, chrání před deštěm, sněhem a chladem.
- Vypusťte. Prvky odvodňovacího systému shromažďují a vypouštějí přebytečnou vlhkost ze střešního povrchu do kanalizace. Odtok je vnitřní a vnější. Na kyčelní střeše se obvykle používá druhá možnost, která se skládá ze vstupní nálevky na vodu, žlabu a odtokové trubky.
- Sněhové lapače. Kovové boky instalované ve spodní části střechy chrání proti posuvu sněhových mas od sjezdovek po delším sněžení.
Konstrukce bederní střechy, nebo spíše jejího systému vazníků, sestává z takového geometrického tvaru jako trojúhelník, s největší tuhostí a spolehlivostí.
Překlady staveb
Architekti a designéři aktivně využívají bederní střechu, protože mají následující výhody:
- Šikmé svahy na kyčlí zlepšují aerodynamické vlastnosti střechy a snižují plavební efekt. Proto je možné ho použít iv oblastech s extrémně silnými nárazy větru.
- Široká škála úhlu sklonu umožňuje zvolit ten správný pro klimatickou zónu stavby. Sjezdové svahy se používají tam, kde je sněhové zatížení vysoké a množství srážek je vysoké. Jemné svahy se doporučují ve větrných oblastech, kde je pravděpodobnost roztržení střechy s poměrně silnými nárazy.
- Šikmé střechy umožňují použití střešního prostoru jako obytného prostoru díky dostatečně vysokým stropům.
- Cenově dostupné, levné materiály činí cenu stavby vhodnou i pro více než skromný rozpočet.
- Konstrukce kyvné střechy je docela jednoduchá instalace, takže je vhodná pro stavbu s vlastními rukama. Kromě toho mohou dokonce i zkušení umělci s touto prací vyřídit, s pomocí příslušného konzultanta.
- Střešní hip-type vypadá opravdu stylově a líbivě. Proto neexistuje lepší možnost pro venkovské chatky a technické městské domy.
Konstrukční návrhy
Navzdory výše uvedeným výhodám má střecha tohoto typu určité vlastnosti, které je třeba vzít v úvahu před zahájením výstavby:
- Nedostatek štítů neumožňuje uspořádání vertikálního osvětlení, protože není možné instalovat obyčejná okna. Namísto toho nainstalujte mansard, dražší a složitější instalace.
- Zvýšení úhlů sklonu svahů střešní plochy zvyšuje spotřebu stavebního materiálu, což činí konstrukci nákladnější.
- Složitost designu vaznicového systému vás přivádí k profesionálním designovým firmám, jejichž služby jsou drahé.
- Návrh, který se skládá ze souboru prvků, má značnou váhu, kterou lze udržet pouze pevným, kapitálovým základem, jehož zařízení je nákladné.
Jak jste si všimli, chyby kyčelní střechy se většinou týkají finanční stránky problému. Proto je důležité navrhnout a odhadnout, aby bylo možné naplánovat a kontrolovat náklady.
Typy kyvných střech
Šikmá střecha имеет множество вариаций, которые отличает внешний вид и внутреннее устройство:
- Hip. Klasická kanonická verze střechy se skládá ze čtyř svahů - dva lichoběžníkovité a dva trojúhelníkové. Svahy končí na stejné úrovni a v horní části se nacházejí v hřebenovém kloubu. Nejčastěji se tímto způsobem překrývají prostory pravoúhlého tvaru.
- Gutter Dutch. Jeho zařízení se liší od klasických zkrácených kyčelních svahů, které zcela nevyměňují štíty, ale snižují je do lichoběžníkového tvaru. Boky mohou být velmi malé, téměř dekorativní nebo dostatečně velké na to, aby instalovali vikýře, která vypadá velmi vhodně.
- Polokulovitý dánský. Můžete argumentovat, na jaký typ střechy patří - dvuhskatnom nebo kyčlí. Její "kůra" je, že boky nezačínají od samotného hřbetu, ale dolů, přičemž pod ním leží trojúhelníkový trojúhelník, který se používá pro svislé osvětlovací zařízení.
Výpočet konstrukčních prvků
Střechy kyčlí zařízení začínají výpočty a tvorbou projektu. Naštěstí tento úkol usnadňují počítače se speciálním softwarem, který nezávisle provádí výpočty a dokonce vytváří výkres. Program vypočítá následující parametry:
- Úhel sklonu bederní střechy se svažuje. Jeho hodnota je ovlivněna třemi kritérii: zatížení větrem, množství srážek a vybraná střešní krytina. Podle norem stavební klimatologie je území naší země rozděleno na 8 zón, které se liší silou větru a množstvím srážek. Při použití speciálních karet se určí, která z nich patří stavbě a jaký sklon svahu je doporučen. Pro každý střešní materiál existují také omezení, která je třeba zkontrolovat.
- Výška hřebene. Je vypočten sekundárně, protože hodnota svahu je použita ve výpočtech. Střecha v úseku je znázorněna jako trojúhelník, se dvěma známými úhly a základnou rovnou délce k šířce domu. Pomocí trigonometrických vzorců určete, do jaké výšky by měl být kůň umístěn.

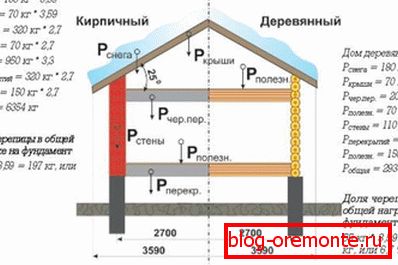

- Část prvků vazného systému. Tloušťka řeziva používaného při konstrukci rámu závisí na zatížení, na které jsou vystaveny. Proto je třeba vypočítat hmotnost střešního pláště, samotného rámu, podlahu podkroví a podlah, přidat k nim hodnoty dočasného zatížení (hmotnost sněhové pokrývky, váha osoby sloužící střeše osoby). Konečná hodnota udává celkovou zátěž, podle které zvolíte tloušťku krokví, Mauerlat, regály a hřeben.
Pokud úhel sklonu svahu přesáhne 60 stupňů, může se při výpočtech zanedbat hodnota sněhového zatížení, neboť stěna s takovým strmým svahem nezasahuje na povrch sněhu, což samo o sobě sklouzne.
Přístrojový vazníkový systém
Střešní opěrka spočívá na vazníku, sadu prvků, které rozdělují jeho hmotnost a udržují tvar. Obsahuje:
- Mauerlat, dřevo používané jako podpěra pro vazníkový systém. Jeho úsek by neměl být menší než 150 x 150 mm. Mauerlat upevněte na kovové čepy k horní zesílené stěně řemene. V domech a domech jsou tyto funkce prováděny horní korunou. Zvláštností stěnové střechy je to, že pro její instalaci se používají čtyři výkonové tyče, nikoliv dva, jako u dvojitých svahů.
- Hřebenový nosník. Trám, na kterém jsou podpěrné krovy podpěrné a upevněny na svislých regálech.
- Stojany. Nosníky jsou instalovány na podlaze vnitřní stěny ložiska. Slouží k podpoře hřebene a přenášení nákladu na základy budovy.
- Rafters. V tomto provedení se používají tři typy nosníků: šikmé, od hřebene k rohům kyčlí, soukromí, tvoří lichoběžníkové svahy a outlaws, které se opírají o šikmé.
- Vzpěry. Tzv. Subrafterní nohy v úhlu spojeném s krokvemi, aby se zmenšila jejich deformace pod vlastní váhu. Zastavte podpěru na stojanu nebo na stojanu.
- Utahování a šroub. Horizontálně instalovaná síť mezi dvěma krokvemi, která je navzájem přitahuje a brání šíření stěn. Vzduch, který je umístěn na základně střechy, se používá jako podlahové nosníky. Táhlo je označováno jako podtržený pod bokem.
- Sprengel Farm Sada prvků, které slouží k podpoře diagonální zastávky. Skládá se z přímého šíření a horizontálního boje, v němž spočívá.
Opotřebené nožní nohy jsou více namáhané než běžné a zpravidla je překračují. Proto, pro jejich výrobu spletené dvě desky používané pro obyčejné krokve, nebo koupit řeziva o dvojnásobku tloušťky. Mimochodem, velikost některých prvků systému vazníků přesahuje 6 metrů, standardní délku desek a nosníků. Proto je nutné použít krokve, získané spojením dvou nebo více částí nebo lepené.
Použité materiály
Střešní krytina je dobrá, protože pro své prostory používají nejjednodušší a nejrozšířenější materiály. Zjednodušuje instalační práce a nerozděluje se ve stavebnictví. Pro výrobu použitého nosného systému:
- Kov Pozinkované rohy a I-nosníky odolávají velkému zatížení, nedeformované, nepodléhají korozi. Jsou však těžké a drahé.
- Strom Dřevo naproti tomu váží málo a je nenákladné, ale jako každý přírodní materiál je náchylné k hnilobě, škůdcům a ohni.
Navzdory nedostatkům je dřevo oblíbenějším materiálem. Stejně jako pomocí správného zpracování může být prakticky nezranitelný vůči vnějším vlivům. Stačí, když dřevěné prvky ošetříte antiseptickou kompozicí a retardérem ohně, abyste chránili proti požárům.
Správně navržená a postavená podle stavebních předpisů chrání obyvatelé domu před povětrnostními vlivy, zachová si komfortní teplotní režim a vyzdobuje svůj vzhled.
