Koaxiální kouř pro plynový kotel - návrh a montáž

Autonomní vytápění se v poslední době stalo nejen nezbytnou podmínkou pro bydlení v soukromém domě, ale také způsobem, jak visí pohodlí a šetří peníze majitelům obytných prostor v bytových domech. Zvýšená poptávka po topných zařízeních byla důvodem pro rozvoj silnějších a produktivnějších modelů. Moderní zařízení kladou vysoké nároky na bezpečnost spojování a odstraňování spalného odpadu prostřednictvím komínových kanálů. Z tohoto důvodu se objevil koaxiální komín pro plynový kotel, jehož zařízení se zásadně liší od obvyklého zařízení.

Zařízení a funkce

Koaxiální komín je kanál pro odstranění kouře, jehož konstrukce se skládá ze dvou trubek různých průměrů vložených do sebe. Vnitřní plochy potrubí se navzájem nedotýkají, mezi obrysy je vzduchová mezera. Koaxiální komín je sestaven z dalších prvků: přímé trubky, vývody, odpory, kolektory kondenzátu. Vykonává dvě hlavní funkce:

  1. Odstranění kouře ze schránky. Kouř se nazývá směs plynů vznikajících při spalování paliva. Tento úkol je prováděn prostřednictvím vnitřní trubky koaxiálního systému pro odstranění kouře.

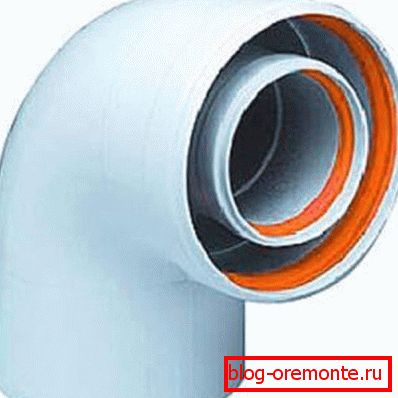

  2. Přívod vzduchu do pece. Aby se udrželo spalování v plynovém kotli, je nutné zajistit bezbranný přístup k kyslíkové peci. U ohřívačů s konvenčním kanálem pro odsávání kouře je z místnosti vytáhnut vzduch, což z něj utěsňuje a těžko dýchá uvnitř. Koaxiální komín dodává vzduch do pece vnějším obrysem potrubí. Sestava koaxiálního komína Koaxiální ohyb výfuku komína v řezu

Je to důležité! Takové zařízení je navrženo podle principu oddělení funkce komína. To vám umožní zvýšit produktivitu a efektivitu. Výrobky spalování paliva, jejichž teplota je poměrně vysoká, ohřívá vnější okruh. A vnější trubka, kterou prochází atmosférický vzduch, ochladí vnitřní trubku. Díky tomuto provedení je teplota v komínu vyrovnána, což zabraňuje vzniku kondenzátu a snižuje nebezpečí požáru.

Výhody

Koaxiální komín je považován za důmyslnější a účinnější způsob, jak odstranit spaliny z ohřívače topení. Prvky pro montáž jsou často dodávány spolu se zařízením. Většina výrobců doporučuje instalovat své výrobky komínem tohoto typu, protože mají následující výhody:

  • Vysoký výkon. Díky vytápění atmosférického vzduchu, který vstupuje do pece z ulice, se zvýší účinnost plynového kotle a sníží se spotřeba paliva a náklady.
  • Izolace Díky vnějšímu přívodu vzduchu je systém odvodu kouře topných děr se uzavřenou pecí a koaxiálním komínem izolován. To znamená, že oxid uhelnatý nepronikne do obytných prostor.
  • Protipožární. Vzhledem k tomu, že vnější obrys potrubí, kterým se pohybuje atmosférický vzduch, má nižší teplotu, riziko požáru v důsledku komína je sníženo téměř na nulu.
  • Универсальность. Instalace коаксиального дымохода выполняют через перекрытия и крышу или горизонтально, то есть через стену. Это позволяет использовать такой тип дымоудаления для частных домов и даже квартир.
  • Kompaktnost. Kombinace dvou funkcí v jednom zařízení šetří prostor, protože vysoce výkonný koaxiální komín menšího průměru dokáže zvládnout libovolný objem plynu.
  • Snadná instalace. Aby se komín plynového kotle s koaxiálním výhledem dostal do ulice přes zeď, není třeba žádné zvláštní znalosti, zkušenosti nebo nákladný nástroj. Jeho konstrukce usnadňuje instalaci a uvedení do provozu nástěnného nebo podlahového kotle.
  • Šetrnost k životnímu prostředí. Kvůli vysoké účinnosti kotlů, využívajících koaxiální kanály pro odsávání kouře, je plyn v peci zcela spálen. Takové zařízení snižuje emise plynů do atmosféry, což je šetrnější k životnímu prostředí. Rozdíly mezi konvenčními a koaxiálními komínovými spoji

Je to důležité! Koaxiální komín je vhodný výhradně pro plynové kotle s uzavřeným ohněm a nuceným průvanem, ovládaným malým ventilátorem zabudovaným do vnitřku potrubí. Proud systému odstraňování kouře tohoto typu musí zahrnovat kolektor kondenzátu a audit, kterým se potrubí vyčistí.

Bezpečnostní požadavky na instalaci

Podle statistik Ministerstva pro mimořádné situace a výrobců jsou koaxiální kanály pro odstranění kouře považovány za bezpečnější a efektivnější. Při instalaci je však nutné splnit určité požadavky:

  1. Maximální přípustná hodnota pro většinu modelů je délka trubky, která odstraňuje produkty spalování do atmosféry, 3 m. U jednotlivých zařízení lze použít potrubí délky 4-5 m.
  2. Kouřové potrubí je vedeno mimo budovu stěnou přiléhající k stěně topného kotle. Délka vodorovného úseku v místě stažení by neměla přesáhnout 100 cm.
  3. Otvor pro odvod potrubí do ulice je umístěn ve výšce nejméně 150 cm od topného kotle a 200-250 cm od podlahy.
  4. Vzdálenost od místa odvádění potrubí ke sousedním konstrukcím by měla přesáhnout 300 cm.
  5. Koaxiální komín pro plynový kotel se nedoporučuje mít pod okny. Minimální přípustná vzdálenost od výstupního bodu k oknu je 100 cm.
  6. U trubek s nuceným spalováním je svislá trubková část volitelná, stačí ho vodorovně vytáhnout přes stěnu. Bezpečná pravidla instalace Požadavky na kouřovod

Dávejte pozor! Profesionální stavitelé argumentují o účinnosti používání koaxiálních komínů na území centrálního Ruska a severních regionů, tvrdí, že byly vyvinuty pro použití při teplotách až -15 stupňů. Pokud v zimě většinou teplota klesne pod tuto značku, zmrazí se. Výrobci vysvětlují problém nesprávného výpočtu průměru vnějších a vnitřních trubek a délky komína.

Instalace

Na rozdíl od tradičních metod odstraňování kouře je koaxiální komín jednoduše namontován. Chcete-li dokončit instalaci, musíte důsledně dodržovat pokyny výrobce plynových zařízení a požární bezpečnosti. Kvalifikovaní mistři doporučují věnovat pozornost následujícím skutečnostem:

  • Instalace komína v kombinaci s instalací topného zařízení.
  • Zařízení s uzavřeným topením nevyžadují vybavení pro samostatnou místnost pro kotelnu, ale místo instalace by mělo být opláštěno na bocích a horní části dna žáruvzdorným materiálem.
  • Na stěně určete bod trubky stěnou do ulice. Je umístěn ve výšce 1,5 m od výstupní trysky kotle. Viděl v dělicí stěně díru o velikosti několika centimetrů větší než je průměr komína.
  • Ke trysce kotle je připojen speciální spojovací prvek a komín je sestaven z jednotlivých segmentů. Klouby jsou upevněny svorkami. Je to důležité! Pro utěsnění přípojek systému koaxiálního odvodu kouře nelze používat těsnění ani lepicí pásky, těsnění.
  • Průchod potrubí překážkou ve formě stěny je izolován žárovzdorným materiálem, například čedičovým vláknem.

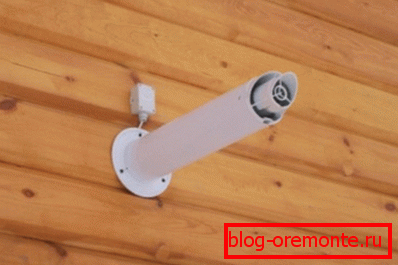

  • Vodorovný segment, který přivádí trubku na ulici, je otočen směrem vzhůru pomocí rozbíhajícího se kolena a nastaví požadovanou délku. Vertikální část je upevněna na konzolách ke stěně. Na špičku je umístěna ochranná přepážka. Odvod kouřovodu stěnou
